MANUAL DE UTILIZADOR RC-RT-01 Royal Catering

Instruções de utilização

Este Manual do Utilizador foi traduzido para sua conveniência através de tradução automática. Foram feitos esforços razoáveis para fornecer uma tradução exata; no entanto, nenhuma tradução automática é perfeita nem se destina a substituir os tradutores humanos. O Manual do Utilizador oficial é a versão em inglês. Quaisquer discrepâncias ou diferenças criadas na tradução não são vinculativas e não têm qualquer efeito jurídico para efeitos de cumprimento ou execução. Se surgirem questões relacionadas com a exatidão das informações contidas no Manual do Utilizador, consulte a versão inglesa desses conteúdos, que é a versão oficial.

Dados técnicos

Descrição do parâmetro Valor do parâmetro
Nome do produto Churrasqueira
Modelo	RC-RT-01
Tensão nominal [V~] / frequência [Hz] 400 / 50
Potência nominal [W]	8000
Peso [kg] 106,72

Descrição

Esta máquina é usada para assar frangos inteiros, carne bovina, porchetta, etc., cada um com espaço para 4 a 6 frangos.

O utilizador é responsável por quaisquer danos resultantes de uma utilização não intencional do dispositivo.

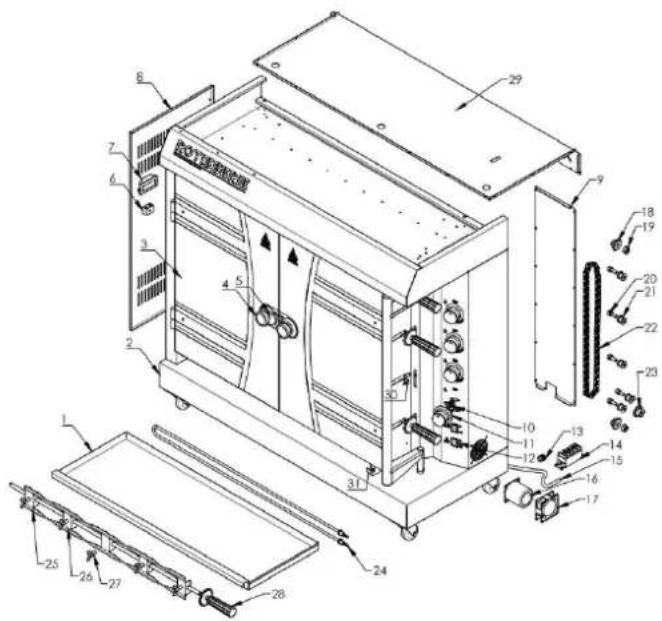

Diagrama de peças

Número da peça	Descrição Número de peças
1	Bandeja de

água/óleo

2	Corpo
3 Porta de vidro 2
4	Maçaneta	da
5 Trava de alça 1
6	Luz
7 Terminal magnético 1 1
8 Placa lateral esquerda 1
9 Placa de cobertura traseira da caixa de controle elétrico 1
10 Controlador de temperatura 4
11 Temperatura. Componente de botão	4
12	Interruptor liga/desliga	2
13	Cabeça do cabo de alimentação	1
14	Terminal magnético	1
15	Cabo de energia	1
16	Motor	1
17	Ventilador	1
18	Roda dentada acionada	2
19	Espaçador de roda dentada	2
20	Manga do eixo central da roda de transição	5
21 Roda de Transição	5
22	Corrente	1
23	Roda dentada de transmissão	1
24	Elemento de aquecimento	4
25	Garfo 1	8
26	Garfo 2
27	Parafuso de asa	20
28	Haste Rotativa	4
29	Capa superior	1
30	Fivela de garfo	4
31	Bandeja de água/óleo Placa fixa 1

porta

Atenção: As peças seladas não devem ser operadas pelo usuário.

Dicas de montagem

1. Antes de usar, certifique-se de que a fonte de alimentação corresponde ao que está indicado na placa de características ou neste manual.
2. Encontre uma área grande e limpa para montar sua máquina.
3. Consulte o diagrama de peças conforme necessário.
4. Coloque a máquina em um local bem ventilado para evitar risco de incêndio.
5. Mantenha a parte traseira da máquina afastada da parede 50 cm ou mais.
6. A máquina deve estar estável o suficiente após a instalação para evitar trepidações durante o uso.
7. A máquina deve ser instalada sozinha ou com outro produto, de acordo com o escopo prescrito.
8. Verifique se todas as peças não estão soltas e se a unidade está funcionando antes de operá-la.
9. Não coloque produtos inflamáveis na máquina, como toalhas de rosto. Não fazer isso pode causar incêndio.

Utilização

Instruções de operação:

Coloque a máquina em uma plataforma plana, o fio de energia deve ser conectado aos interruptores do circuito de fuga. Antes de usar, verifique se a voltagem da fonte de alimentação está em conformidade com a da placa de dados e se o interruptor de alimentação e o fusível do usuário estão em conformidade com a solicitação de energia da máquina. O corpo deve ser aterrado corretamente. É proibido colocar iscas e objetos explosivos perto da máquina. E mantenha-o no ambiente com o sistema de ventilação superior. A temperatura ao redor deve ser inferior a 50. Além disso, é proibido queimar o tubo de aquecimento a seco para prolongar a vida útil da máquina.

Etapas operacionais:

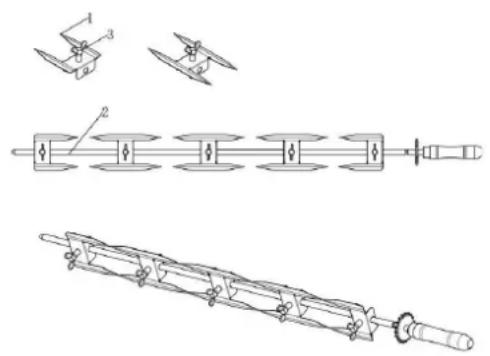

1. Girando os parafusos no sentido anti-horário para soltar os garfos de frango grelhado, coloque os frangos nos garfos. Mova os garfos para a posição adequada e gire os parafusos no sentido horário para fixar o garfo. Depois coloque as hastes de volta na máquina. Ajuste a posição e trave-os bem depois que estiverem OK. Recomenda-se que a carga máxima seja de 6 a 8 kg por haste para evitar qualquer dano.

• Observe que os garfos são afiados. Use luvas de proteção, se necessário.

• A vara ficará pesada depois de colocar galinhas inteiras nela. Por favor, retire-o ou coloque-o com as duas mãos.

• Conectando a energia (A voltagem da energia deve ser a mesma da placa de identificação da máquina e você deve instalar um interruptor de energia, fusível e disjuntor na máquina). Acenda a máquina conforme os passos acima. Os queimadores começam a queimar e a temperatura da máquina começa a aumentar. Ligue o interruptor liga/desliga do motor, o interruptor liga/desliga do ventilador e o interruptor liga/desliga da luz. Então as hastes começam a girar e os frangos começam a assar.

SOBRE DESLIGADO

Interruptor liga/desliga

SOBRE DESLIGA

Interruptor liga/desliga

SOBRE DESLIG

Interruptor liga/desliga da

1. A haste giratória é para os frangos assados. Pode ser colocado para limpar ou convertar as galinhas. O frango deve ser colocado no meio do garfo. Enquanto as hastes giram, os frangos assados também giram.

2. Encha a bandeja de óleo com água e mantenha sempre uma certa quantidade de água (A quantidade de água recomendada é mais da metade da bandeja de água), para evitar ressecamento Observação:

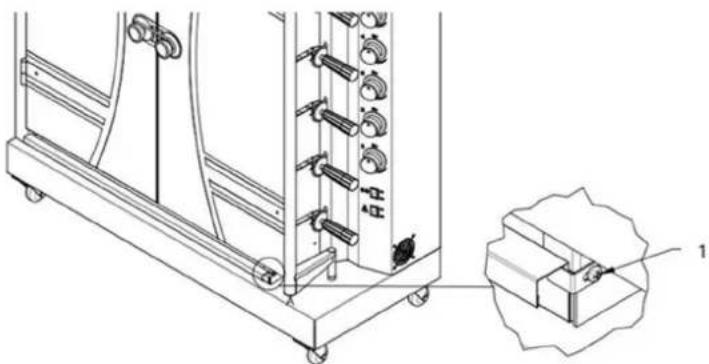

1 - Primeiro, solte o parafuso da placa fixa do filtro de água e depois retire a bandeja de água.

Atenção: Ao usar esta máquina, não toque na área de aquecimento elétrico para evitar queimaduras.

Esquemas elétricos

Verifique o circuito. O instalador deve ser responsável pela instalação deste aparelho. Desligue a energia e deixe o aparelho esfriar completamente antes de desmontá-lo.

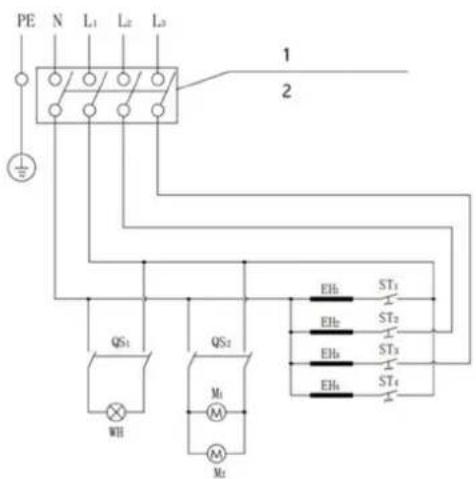

PE N L1 L2 L3 QS1 QS2 WH M1 M2 1 2 EHb ST1 EHb ST2 EHb ST3 EHb ST4

1 - 400 V, 50 Hz; o usuário deve testar a fonte de alimentação com proteção contra vazamento.

2 - Sugerimos utilizar cabo de alimentação de 60A, 4 m².

WH: Luz ST1-ST4: Termostato EH1-EH4: Elemento de aquecimento

QS1: Interruptor liga/desliga 1 QS2: Interruptor liga/desliga 2 M1: Motor

M2: Ventilador

Limpeza e manutenção

1. Todas as operações de serviço e manutenção devem ser realizadas após o corte de energia.
2. Se houver algum problema na máquina, não a desmonte, apenas envie-a para nós para reparo.
3. Desligue o plugue da tomada ou o interruptor de energia se a máquina não for usada por um longo período.
4. Recomenda-se a verificação e o aperto anual dos acessórios metálicos.
5. Limpe sua máquina regularmente entre os usos, especialmente após longos períodos de armazenamento.
6. Use um tecido macio ou use um agente de limpeza neutro (se necessário) para limpeza.
7. Evite usar objetos pontiagudos e/ou metálicos para limpeza (por exemplo, escova de aço ou espátula de metal), pois eles podem danificar o material da superfície da máquina.
8. Deixe a máquina e seus componentes esfriarem antes de limpá-la.
9. Nunca manuseie peças quentes com as mãos desprotegidas.
10. Os restos de óleo na bandeja de óleo devem ser limpos com frequência.
11. Recomenda-se o armazenamento a seco. Caso seja necessário colocar a máquina em local aberto, ela deve ter instalações à prova d'água.
12. Não coloque a máquina de cabeça para baixo.
