Produkttyp	Professionell elektrisk rotisserie
Märke	Royal Catering
Modell	RC-RT-01
Märkspänning	400 V ~ / 50 Hz
Märkeffekt	8000 W
Vikt	106,72 kg
Mått (ungefär)	Cirka 90 x 75 x 80 cm (B x D x H)
Huvudmaterial	Rostfritt stål, järn, aluminium
Antal spett	4 roterande spett
Kapacitet per spett	4 till 6 kycklingar (max 6-8 kg per spett)
Antal värmeelement	4
Justerbar termostat	Ja, 4 temperaturregulatorer
Automatisk rotation	Ja, motoriserad
Invändig belysning	Ja
Fläkt	Ja
Glasdörr	Ja, 2 dörrar
Vatten/oljebricka	Ja, avtagbar, fyll minst halvvägs
Jordning	Obligatorisk
Rekommenderat elsäkerhetsskydd	60 A jordfelsbrytare, 4 mm² kabel
Rengöring	Mjuk trasa och neutralt rengöringsmedel, undvik vassa föremål
Årligt underhåll	Kontrollera och dra åt metallbeslag
Reparerbarhet	Montera inte isär själv, kontakta tillverkaren
Avsedd användning	Stekning av kyckling, nötkött, porchetta
Installationsmiljö	Inomhus, välventilerat, temperatur < 50°C, avstånd till vägg ≥ 50 cm

Vanliga frågor - RC-RT-01 Royal Catering

Hur monterar man rotisseriet RC-RT-01?

Placera maskinen på en plan och stabil yta i ett välventilerat utrymme, minst 50 cm från väggen. Kontrollera att spänningen överensstämmer med märkplåten (400 V) och att elinstallationen har en jordfelsbrytare. Se reservdelsdiagrammet för att montera lösa delar som spett och gafflar. Dra åt alla skruvar efter montering.

Hur trär man kycklingarna på spetten?

Lossa skruvarna på gafflarna genom att vrida moturs. Placera kycklingarna på gafflarna och centrera dem, dra sedan åt skruvarna medurs. Använd skyddshandskar eftersom gafflarna är vassa. Maximal belastning per spett är 6-8 kg.

Vad är maximal belastning per spett?

Rekommenderad maximal belastning är 6-8 kg per roterande spett för att undvika skador på maskinen. Totalt kan de 4 spetten bära upp till 32 kg.

Hur startar man rotisseriet?

Efter att ha installerat spetten och anslutit apparaten, slå på huvudströmbrytaren. Ställ in termostaterna för varje värmeelement. Aktivera sedan motorströmbrytaren för att rotera spetten, därefter fläkt- och ljusströmbrytaren vid behov. Temperaturen stiger gradvis.

Måste man hälla vatten i oljebrickan?

Ja, fyll vatten/oljebrickan med vatten till mer än halva kapaciteten. Det förhindrar att oljerester bränns fast och underlättar rengöringen. Var försiktig så att du inte vidrör värmeelementen när du tar bort brickan.

Hur rengör man rotisseriet?

Koppla bort apparaten och låt den svalna helt. Använd en mjuk trasa och neutralt rengöringsmedel. Undvik vassa eller metalliska föremål som kan repa ytan. Rengör vatten/oljebrickan regelbundet efter varje användning.

Vilka säkerhetsåtgärder måste iakttas?

Maskinen måste vara korrekt jordad. Placera inga brandfarliga föremål i närheten. Rör inte värmeelementen under eller efter användning. Håll baksidan av maskinen minst 50 cm från väggen. Apparaten får inte användas utomhus eller i fuktig miljö.

Vad göra vid funktionsfel?

Stäng omedelbart av strömmen. Försök inte montera isär maskinen själv, förseglade delar får inte hanteras av användaren. Kontakta Royal Caterings kundtjänst för reparationer.

Kan jag använda rotisseriet utomhus?

Nej, rotisseriet är designat för inomhusbruk i ett välventilerat utrymme. Omgivningstemperaturen får inte överstiga 50 °C. Om du måste använda det utomhus måste det skyddas mot regn och fukt, men detta rekommenderas inte.

Hur kasserar man apparaten vid livslut?

Kasta inte rotisseriet i hushållssoporna. Lämna det på en godkänd insamlingsplats för elektriska och elektroniska apparater. Mer än 90 % av maskinen är i återvinningsbar metall (rostfritt stål, järn, aluminium). Kontakta din kommun för närmaste återvinningscentral.

BRUKSANVISNING RC-RT-01 Royal Catering

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstätt i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Rotisserie
Modell	RC-RT-01
Nominell spänning [V~] / frekvens [Hz] 400 / 50
Nominell effekt [W] 8000
Vikt [kg] 106,72

Beskrivning

Denna maskin används för att steka hela kycklingar, nötkött, porchetta, etc., var och en med plats för 4 till 6 kycklingar.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

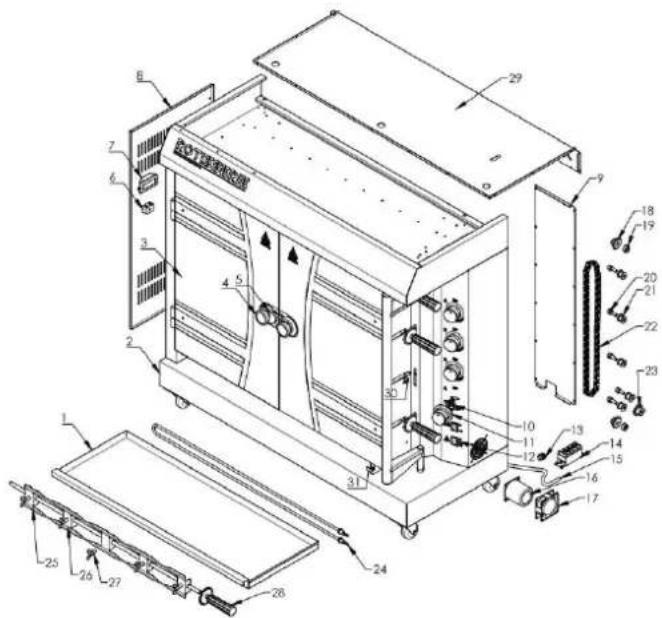

Delar diagram

Nummer på del	Beskrivning Antal delar
1	Vatten-/oljebricka
2	Kropp
3	Glasdörr
4	Dörrhandtag
5	Handtagslås
6	Ljus
7	Magnetterminal	1
8	Vänster sidoplatta
9 Bakre täckplatta på elektrisk kontrollbox 1
10	Temperaturregulator
11	Temp. Knoppkomponent
12	På-av-brytare
13 Chef för nätsladd 1
14	Magnetisk terminal
15	Strömkabel
16	Motor
17	Fläkt
18	Drivt kedjehjul
19	Sprocket	Spacer
20	Mittaxelhylsa på	övergångshjul
21	Övergångshjul
22	Kedja
23	Driv kedjehjul
24	Värmeelement
25	Gaffel 1
26	Gaffel 2
27	Vingskruv
28	Roterande stång
29	Topplock
30	Gaffelspänneplatta
31	Vatten / Oljebricka Fast platta	1

Uppmärksamhet: De förseglade delarna får inte användas av användaren.

Monteringstips

1. Före användning, se till att strömförsörjningen överensstämmer med vad som visas på märkskylten eller i denna bruksanvisning.
2. Hitta ett stort och rent område där du kan montera din maskin.
3. Se deldiagrammet vid behov.
4. Ställ ner maskinen på en väl ventilerad plats för att undvika brandrisk.
5. Håll maskinens baksida borta från väggen 50 cm eller högre.
6. Maskinen måste vara tillräckligt stabil efter installationen för att undvika skakning vid användning.
7. Maskinen bör installeras ensam eller med annan produkt enligt föreskriven omfattning.
8. Kontrollera att alla delar inte är lösa och att enheten är i fungerande skick innan du använder den.
9. Placera inte lättantändliga varor på maskinen såsom tvättlapp. Underlåtenhet att göra detta kommer att orsaka brandolycka.

Användning

Bruksanvisning:

Placera maskinen på en plan plattform, strömkabeln ska anslutas till läckagekretsbrytarna. Före användning, kontrollera om spänningen på strömförsörjningen överensstämmer med den på typskylten och om användarens strömbrytare och säkring överensstämmer med kravet från maskinens ström. Kroppen måste vara ordentligt jordad. Det är förbjudet att placera tinder och explosiva föremål nära maskinen. Och håll den i miljön med det överlägsna ventilationssystemet. Temperaturen runt bör vara lägre än 50. Dessutom är det förbjudet att torrbränna värmerör för att förlänga maskinens livslängd.

Driftssteg:

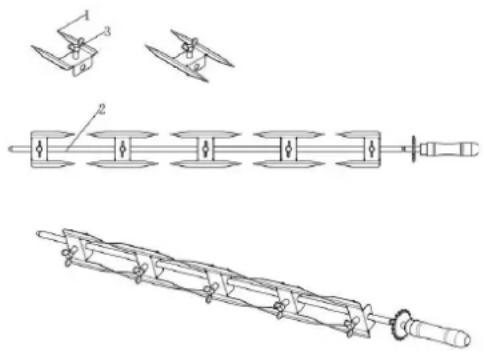

1. Vrid skruvarna moturs för att lossa de grillade kycklinggafflarna och lägg sedan kycklingarna på gafflarna. Flytta gafflarna till lämpligt läge och vrid skruvarna medurs för att fixera gaffeln. Sätt sedan tillbaka stängerna i maskinen. Justera positionen och lås dem väl efter att de har varit OK. Det rekommenderas att maxbelastningen är 6-8 kg per spö för att förhindra skador.

• Observera att gafflarna är vassa. Använd skyddshandskar vid behov.

• Spön kommer att vara tung efter att ha lagt fulla kycklingar på den. Ta ut den eller sätt in den med båda händerna.

• Ansluta strömmen (Strömspänningen ska vara densamma som maskinens märkskylt och du bör installera strömbrytare, säkring och brytare för maskinen). Tänd maskinen enligt stegen ovan. Brännarna börjar brinna och temperaturen på maskinen börjar öka. Slå på motorns avstängningsknapp, fläktens avstängningsknapp och lampans avstängningsknapp. Sedan börjar stavarna att rotera, och kycklingarna börjar steka.

Motor på/av-brytare

Fläkt på-av-brytare

Ljus på-av-brytare

1. Den roterande stången är till för de stekta kycklingarna. Den kan läggas upp för rengöring eller fixering av kycklingarna. Kycklingen ska läggas i mitten av gaffeln. När stavarna roterar roterar även de stekta kycklingarna.

2. Fyll på vatten i oljetråget och behåll alltid en viss mängd vatten (den rekommenderade mängden vatten är mer än hälften av vattenbrickan), för att förhindra torrhet. Anmärkning:

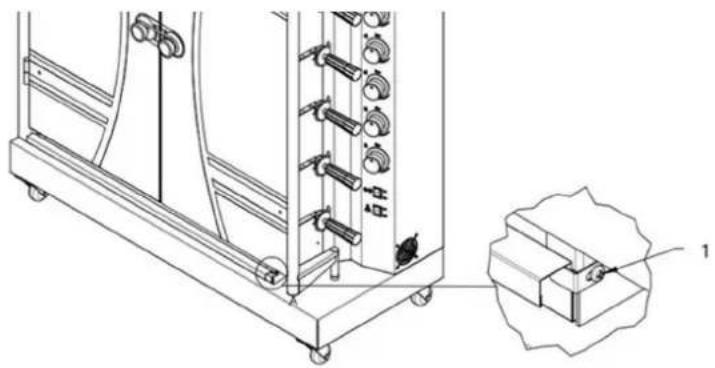

1 - Vänligen lossa skruven på vatten prova den fasta plattan först, sedan kan du ta ut vattenbrickan.

Uppmärksamhet: När du använder den här maskinen ska du inte röra vid det elektriska uppvärmningsområdet för att undvika skällning.

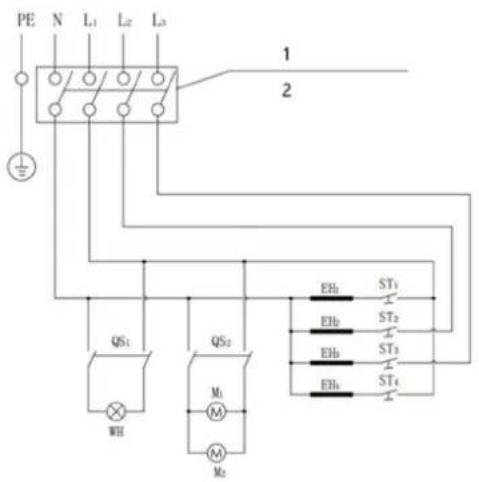

Elektriska scheman

Kontrollera kretsen. Installatören bör ansvara för installationen av denna apparat. Stäng av strömmen och låt apparaten svalna helt innan du demonterar apparaten.

1 - 400V, 50Hz; Användaren bör testa strömförsörjningen med läckageskydd.

2 - Vi föreslår att du använder 60A, 4 m ^2 nätsladd.

QS1: På/av-brytare 1 QS2: På/Av-brytare 2 M1: Motor M2: Fläkt

Rengöring och underhåll

1. All service och underhåll måste utföras efter att strömförsörjningen har brutits.
2. Om det är något problem med maskinen, demontera inte maskinen, skicka den bara till oss för reparation.
3. Dra ur nätkontakten eller slå av strömbrytaren om maskinen inte ska användas under en längre tid.
4. Årlig kontroll och åtdragning av metallbeslag rekommenderas.
5. Rengör din maskin regelbundet mellan användningarna, särskilt efter längre perioder av förvaring.
6. Använd mjukt tyg, eller använd neutralt rengöringsmedel (om nödvändigt) för rengöring.
7. Undvik att använda vassa och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada maskinens ytmaterial.
8. Kyl ner maskinen och dess komponenter före rengöring.
9. Hantera aldrig varma delar med oskyddade händer.
10. Oljeresterna i oljetråget bör rengöras ofta.
11. Torr förvaring rekommenderas. Om det är nödvändigt att ställa maskinen utomhus bör den ha vattentäta anordningar.
12. Ställ inte maskinen upp och ner.

Kassera använda enheter

Släng inte denna maskin i kommunalt avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Över 90 % av maskinen är helt tillverkad av metall (t.ex. rostfritt stål, järn, aluminium, galvanisk metallplåt), som kan återanvändas efter bearbetning i specificerat reningsverk. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö. Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
