NAUDOJIMO INSTRUKCIJA RC-RT-01 Royal Catering

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas Rotisserie
Modelis	RC-RT-01
Nominali jtampa [V~] / dažnis [Hz] 400 / 50
Nominali galia [W] 8000
Svoris [kg] 106,72

Aprašymas

Šis aparatas naudojamas sveikoms vištoms, jautienai, porchetta ir kt. skrudinti, kiekviename yra vietos nuo 4 iki 6 viščiukų.

Naudotojas atsako už bet kokią żalą, atsiradusią dėl jrenginio naudojimo ne pagal paskirtį.

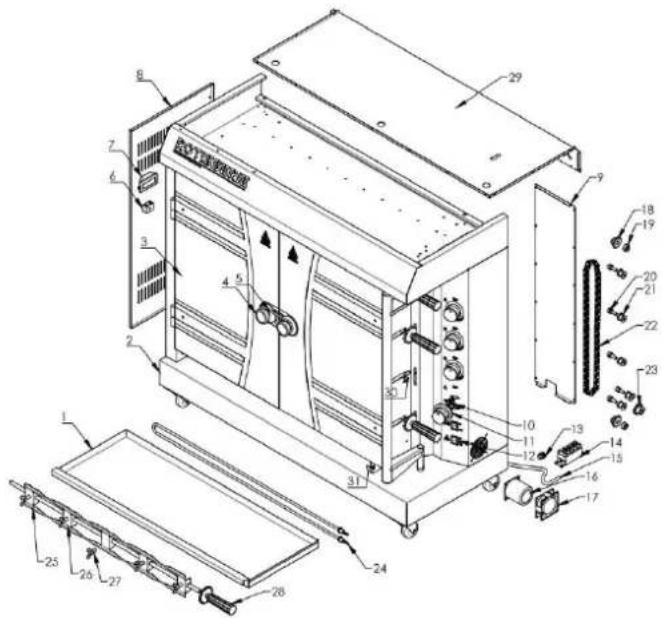

Dalių diagrama

Dèmesio: Naudotojas negali naudoti sandarių dalių.

Dalies numeris	Aprašymas	Vienetų skaičius
1 Vandens / alyvos padėklas	1
2	Kūnas	1
3	Stiklinės durys 2
4	Duru rankena 2
5	Rankenos	užraktas
6	Šviesa
7 Magnetinis gnybtas 1 1
8	Kairioji šoninė plokštė	1
9 Elektrinio valdymo bloko galinė dangtelis 1
10	Temperatūros reguliatorius 4
11	Temp. Rankenėlės komponentas	4
12 Jjungimo-išjungimo jungiklis 2
13 Maitinimo laido vadovas 1
14	Magnetinis	terminalas
15	Maitinimo	kabelis
16	Variklis
17	Ventiliatorius
18	Varoma žvaigždutė	2
19	Sprocket	tarpiklis
20	Pereinamojo rato centrinė veleno įvorė	5
21	Perėjimo ratas	5
22	Grandinė	1
23	Vairavimo žvaigždutė	1
24	Šildymo elementas
25	1 šakutė	8
26	2 šakutė	12
27	Sparnas Sraigtas
28	Besisukantis strypas
29	Viršutinis dangtelis
30	Šakės sagties plokštė	4
31	Vandens / alyvos padėklo fiksuota plokštė	1

Surinkimo patarimai

1. Prieš naudodami jsitikinkite, kad maitinimo šaltinis atitinka tai, kas nurodyta duomenų lentelėje arba šiame vadove.
2. Raskite didelę ir švarią vietą, kurioje surinksite mašiną.
3. Jei reikia, žiūrėkite dalių schemą.
4. Padėkite mašiną i gerai vėdinamą vietą, kad iš vengtumėte gaisro pavojaus.
5. Laikykite mašinos galinę dalį toliau nuo sienos 50 cm ar daugiau.
6. Sumontavus mašina turi būti pakankamai stabili, kad jos nedrebėtų.
7. Mašina turi būti montuojama atskirai arba su kitu gaminiu pagal nurodytą apimtį.
8. Prieš naudodami patikrinkite, ar visos dalys néra atsilaisvinusios ir ar jrenginys yra tvarkingas.
9. Nedėkite ant mašinos degių medžiagų, pavyzdžiui, skalbimo šluostės. To nepadarius sukels gaisro nelaimę.

Operacija

Padėkite mašiną ant plokščios platformos, maitinimo laidas turi būti prijungtas prie nuotėkio grandinės jungiklių. Prieš naudodami patikrinkite, ar maitinimo įtampa atitinka nurodytą duomenų lentelėje ir ar vartotojo maitinimo jungiklis bei saugiklis atitinka mašinos maitinimo poreikį. Korpusas turi būti tinkamai jžemintas. Draudžiama prie mašinos dėti skardines ir sprogstamus daiktus. Ir laikykite jj aplinkoje su puikia vėdinimo sistema. Temperatūra aplink turi būti mažesnė nei 50 laipsnių. Be to, norint pailginti mašinos tarnavimo laiką, draudžiama kaitinimo vamzdį kaitinti sausai.

Veikimo žingsniai:

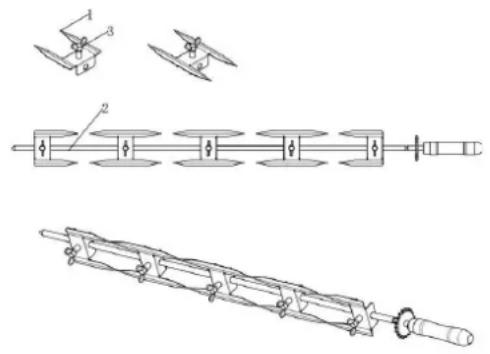

1. Sukite varžtus prieš laikrodžio rodykle, kad atlaisvintumėte ant grotelių keptas vištienos šakutes, tada uždėkite viščiukus ant šakučių. Perkelkite šakes į tinkamą padėtį ir sukite varžtus pagal laikrodžio rodykle, kad pritvirtintumėte šakę. Tada jdėkite strypus atgal į mašiną. Sureguliuokite padėtį ir gerai užfiksuokite, kai bus gerai. Rekomenduojama, kad didžiausia apkrova būtų 6–8 kg vienam meškerei, kad būtų išvengta bet kokios žalos.

• Atkreipkite dėmesį, kad šakės yra aštrios. Jei reikia, mūvėkite apsaugines pirštines.

• Uždėjus pilnus viščiukus strypas bus sunkus. Išimkite arba įdėkite abiem rankomis.

• Maitinimo jjungimas (maitinimo jtampa turi būti tokia pati, kaip nurodyta jrenginio vardinėje plokštelėje, ir jrenginyje turite sumontuoti maitinimo jungiklj, saugiklj ir pertraukiklj). Jjunkite mašiną, kaip aprašyta aukščiau. Degikliai pradeda degti, o mašinos temperatūra pradeda kilti. Jjunkite variklio jjungimo-išjungimo jungiklj, ventilatoriaus jjungimo-išjungimo jungiklj ir šviesos jjungimo-išjungimo jungiklj. Tada pradeda suktis strypai, ima kepti viščiukai.

IJUNGTA IŠJUNGTA

Variklio ijungimo-iš

IJUNGTA IS

Ventiliatoriaus ijungimo-

I IS

Šviesos ijungimo-iš jungimo

1. Besisukantis strypas skirtas keptoms vištoms. Jj galima pastatyti viščiukų valymui arba tvirtinimui. Vištieną reikia jdėti i šakutės vidurį. Sukiojant meškerėms, sukasi ir kepti viščiukai.
2. Jpilkite vandens j alyvos déklą ir visada laikykite tam tikrą kiekį vandens (rekomenduojamas vandens kiekis yra daugiau nei pusė vandens déklo), kad būtų išvengta išdžiūvimo. Pastaba:

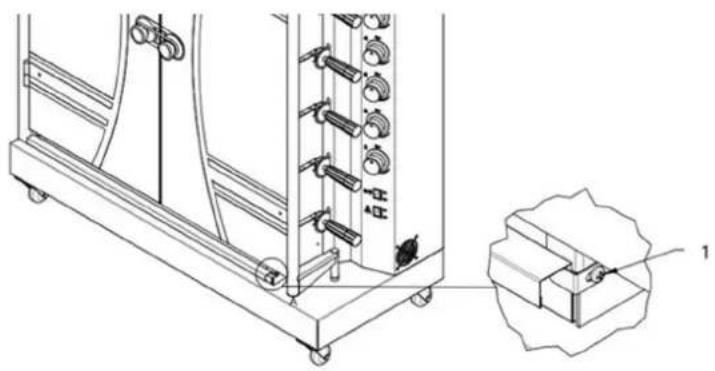

1 – Pirmiausia atlaisvinkite vandens fiksavimo plokš telės varžta, tada galėsite iš imti vandens déklą.

Dèmesio: Naudodami šią mašiną nelieskite elektrinio šildymo srities, kad išvengtumėte nusiplikymo.

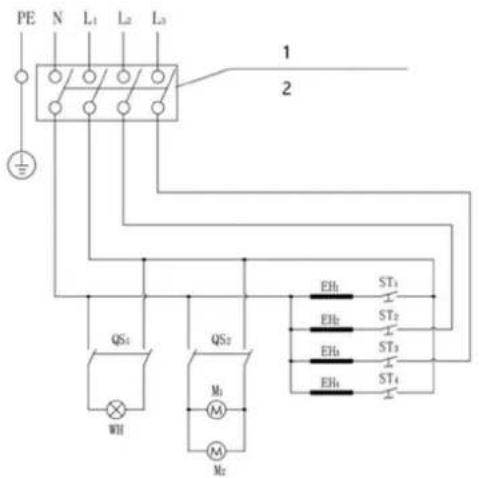

Elektros schemos

Patikrinkite grandinę. Montuotojas turi būti atsakingas už šio prietaiso jrengimą. Prieš išmontuodami prietaisą, išjunkite maitinimą ir leiskite prietaisui visiškai atvėsti.

PE N L1 L2 L3 1 2 QS1 QS2 M1 M2 WH EHb ST3 ST2 EHb ST3 EHb ST4

1 - 400V, 50Hz; vartotojas turi iš bandyti maitinimo šaltini su apsauga nuo nuotėkio.
2 - Siūlome naudoti 60A, 4 m² maitinimo laidą.

WH: šviesa ST1-ST4: termostatas EH1-EH4: šildymo elementas

QS1: 1 jjungimo-išjungimo jungiklis

M2:

QS2: 2 jjungimo-išjungimo jungiklis

Ventiliatorius

M1: variklis

Valymas ir priežiūra

1. Visos techninės priežiūros ir priežiūros operacijos turi būti atliekamos atjungus elektros tiekimą.

2. Jei mašinoje yra kokių nors problemų, nenuimkite mašinos, tiesiog atsiųskite ją mums taisyti.

3. Iš traukite maitinimo kištuką arba iš junkite maitinimo jungikli, jei mašinos nenaudosite ilgesni laiką.
4. Rekomenduojama kasmet tikrinti ir priveržti metalines jungiamąsias detales.
5. Reguliariai valykite mašiną tarp naudojimų, ypač po ilgo sandėliavimo.
6. Valymui naudokite minkš tą audinį arba neutralią valymo priemonę (jei reikia).
7. Valymui nenaudokite aš trių ir (arba) metalinių daiktų (pvz., vielinio šepečio ar metalinės mentelės), nes jie gali pažeisti mašinos paviršiaus medžiagą.
8. Prieš valydami mašiną ir jos komponentus atvėsinkite.
9. Niekada nelieskite karštu dalių neapsaugotomis rankomis.
10. Alyvos likučius alyvos dėkle reikia dažnai išvalyti.
11. Rekomenduojama laikyti sausai. Jei reikia pastatyti mašiną lauke, ji turi turėti vandeniui atsparias patalpas.
12. Nestatykite mašinos aukštyn kojomis.

Naudotų prietaisų išmetimas

Neišmeskite šios mašinos j komunalinių atliekų sistemas. Perduokite jį i elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Daugiau nei 90% mašinos yra pagamintos iš metalo (pvz., nerūdijančio plieno, geležies, aliuminio, galvanizuojančios metalinės plokštės), kuris gali būti pakartotinai naudojamas po apdorojimo nurodytoje valymo įmonėje. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos. Susisiekite su vietinėmis valdžios institucijomis dėl informacijos apie savo vietinę perdirbimo įmonę.
