NAVODILA ZA UPORABO RC-RT-01 Royal Catering

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka Rotisserie
Model	RC-RT-01
Nazivna napetost [V~] / frekvenca [Hz] 400 / 50
Nazivna moč [W] 8000
Teža [kg] 106,72

Opis

Ta stroj se uporablja za peko celih piščancev, govedine, porchetta itd., v vsakem pa je prostora za 4 do 6 piščancev.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe naprave.

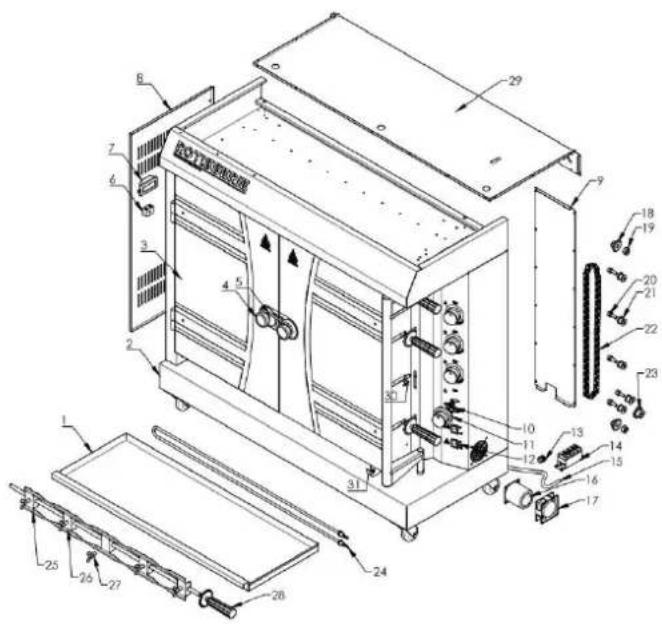

Diagram delov

Številka dela Opis Število kosov
1 Pladenj	za vodo/olje 1
2	Telo
3	Steklena	vrata
4	Kljuka	za

vrata

5	Zaklep	ročaja
6	Svetloba
7	Magnetni	priključek 1 1
8	Leva	stranska
9	Zadnja pokrovna plošča električne krmilne omarice	1
10	Regulator	temperature
11 Temp.	Komponenta gumba 4
12 Stikalo	za vklop/izklop 2
13 Vodja	napajalnega kabla 1
14	Magnetni terminal
15	Napajalni kabel
16	Motor
17	ventilator
18	Pogonski zobnik
19	Distančnik zobnika	2
20	Tulec sredinske gredi prehodnega kolesa	5
21	Prehodno kolo
22	Veriga
23	Pogonski zobnik
24	Grelni element
25	Vilice 1
26	Vilice 2
27	Krilni vijak
28	Vrtljiva palica
29	Zgornji pokrov
30	Plošča za sponke vilic	4
31	Fiksna plošča pladnja za vodo/olje	1

Pozor: Uporabnik ne sme upravljati zaprtih delov.

Nasveti za sestavljanje

1. Pred uporabo se prepričajte, da napajalnik ustreza tistemu, kar je prikazano na ploščici s tehničnimi podatki ali v tem priročniku.
2. Poiščite veliko in čisto območje, kjer boste sestavili vaš stroj.
3. Po potrebi si oglejte diagram delov.
4. Stroj odložite na dobro prezračevano mesto, da preprečite nevarnost požara.
5. Hrbtna stran stroja naj bo oddaljena od stene 50 cm ali več.
6. Stroj mora biti po namestitvi dovolj stabilen, da preprečite tresenje med uporabo.
7. Stroj je treba namestiti samostojno ali z drugim proizvodom v skladu s predpisanim obsegom.
8. Pred uporabo preverite, da vsi deli niso zrahljani in da enota deluje.
9. Na stroj ne postavljajte vnetljivega blaga, kot je krpa za pranje. Če tega ne storite, bo prišlo do požarne nesreče.

Delovanje

Navodila za uporabo:

Postavite stroj na ravno ploščad, napajalna žica mora biti priključena na stikala tokokroga za uhajanje. Pred uporabo preverite, ali je napajalna napetost v skladu s tisto na tablici s podatki in ali sta uporabniško vklopno stikalo in varovalka v skladu z zahtevano močjo stroja. Telo mora biti pravilno ozemljeno. V bližino stroja je prepovedano odlagati igro in eksplozivne predmete. In ga ohranite v okolju z vrhunskim prezračevalnim sistemom. Temperatura okolice naj bo nižja od 50. Poleg tega je prepovedano sušiti grelno cev, da bi podaljšali življenjsko dobo stroja.

Koraki delovanja:

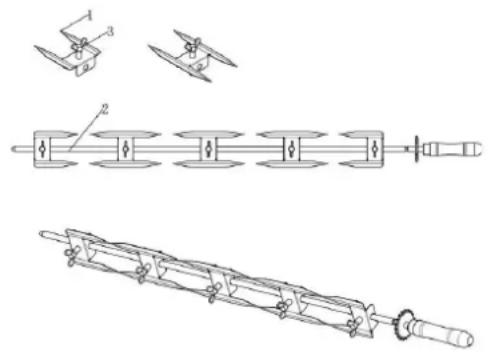

1. Vijake zavrtite v nasprotni smeri urinega kazalca, da zrahljate vilice za pečenega piščanca, nato pa piščance nataknite na vilice. Premaknite vilice v primeren položaj in zavrtite vijake v smeri urinega kazalca, da pritrdite vilice. Nato vstavite palice nazaj v stroj. Prilagodite položaj in jih dobro zaklenite, ko so v redu. Priporočljivo je, da je največja obremenitev 6-8 kg na palico, da preprečite poškodbe.

• Upoštevajte, da so vilice ostre. Po potrebi nosite zaščitne rokavice.

• Palica bo težka, ko nanjo položite polne piščance. Prosimo, vzemite ga ven ali ga vstavite z obema rokama.

• Priključitev električnega toka (napetost električnega omrežja mora biti enaka kot na ploščici z imenom stroja in za stroj morate namestiti stikalo za vklop, varovalko in odklopnik). Prižgite stroj po zgornjih korakih. Gorilniki začnejo goreti in temperatura stroja se začne povečevati. Vklopite stikalo za vklop/izklop motorja, stikalo za vklop/izklop ventilatorja in stikalo za vklop/izklop luči. Nato se palice začnejo vrteti in piščanci se začnejo peči.

VKLOP IZKLOP

Stikalo za vklop in izklop

VKLOP IZKLOP

Stikalo za vklop in izklop

VKLOP IZKLOP

Stikalo za vklop/izklop luči

1. Vrtljiva palica je za pečene piščance. Lahko se postavi za čiščenje ali popravljanje piščancev. Piščanca je treba dati na sredino vilic. Med vrtenjem palic se vrtijo tudi pečeni piščanci.
2. V pladenj za olje nalijte vodo in vedno zadržite določeno količino vode (priporočena količina vode je več kot polovica pladnja za vodo), da preprečite izsušitev. Opomba:

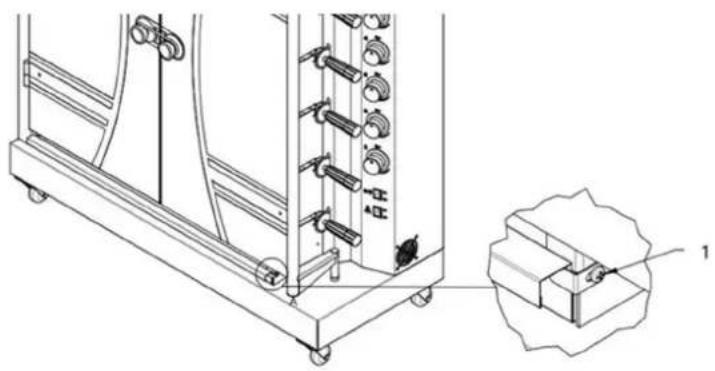

1 - Najprej odvijte vijak za vodo, poskusite s fiksno ploščo, nato pa lahko vzamete pladenj za vodo.

Pozor: Ko uporabljate ta stroj, se ne dotikajte električnega grelnega območja, da se izognete opeklinam.

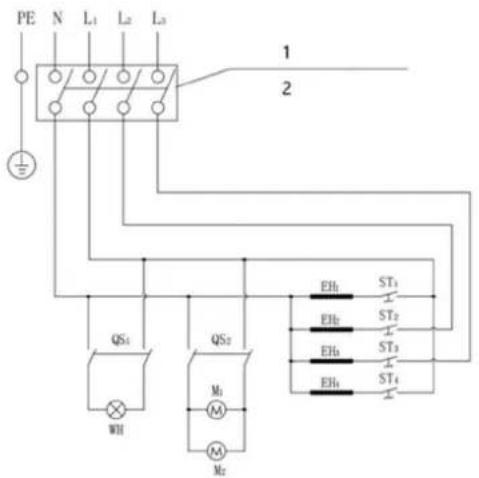

Električne sheme

Preverite vezje. Monter mora biti odgovoren za namestitev te naprave. Izklopite napajanje in pustite, da se naprava popolnoma ohladi, preden napravo razstavite.

PE N L1 L2 L3 1 2 QS1 QS2 M1 M2 WH EHb ST3 ST2 EHb ST3 EHb ST4

1 - 400V, 50Hz; uporabnik mora preizkusiti napajalnik z zaš čito pred uhajanjem.
2 - Predlagamo uporabo 60A, 4 m² napajalnega kabla.

WH: Svetloba ST1-ST4: Termostat EH1-EH4: grelni element

QS1: stikalo za vklop-izklop 1 QS2: Stikalo za vklop-izklop 2 M1: Motor

M2: ventilator

Čiščenje in vzdrževanje

1. Vsa servisna in vzdrževalna dela je treba opraviti po prekinitvi napajanja.

2. Če pride do težav s strojem, stroja ne demontirajte, ampak nam ga pošljite v popravilo.

3. Če stroja dlje časa ne boste uporabljali, izključite omrežni vtič ali prekinite stikalo.
4. Priporočljivo je letno preverjanje in zategovanje kovinskih priključkov.
5. Redno čistite vaš stroj med uporabami, zlasti po daljšem shranjevanju.
6. Za čiš čenje uporabite mehko tkanino ali uporabite nevtralno čistilno sredstvo (če je potrebno).
7. Za čiščenje se izogibajte uporabi ostrih in/ali kovinskih predmetov (npr. žične krtače ali kovinske lopatice), ker lahko poškodujejo površinski material stroja.
8. Pred čiščenjem ohladite stroj in njegove sestavne dele.
9. Nikoli ne prijemajte vročih delov z nezaščitenimi rokami.
10. Ostanke olja v posodi za olje je treba pogosto čistiti.
11. Priporočljivo je suho skladiščenje. Če je treba stroj postaviti na prosto, mora imeti vodoodporne naprave.
12. Stroja ne postavljajte narobe.

Odlaganje rabljenih naprav

Tega stroja ne odvrzite med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Več kot 90 % stroja je izdelanega iz kovine (npr. iz nerjavečega jekla, železa, aluminija, galvanizirane kovinske plošče), ki jo je mogoče ponovno uporabiti po predelavi v določeni čistilni napravi. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja. Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.
