RCEG80700CSG - Rešetka za žar Royal Catering - Brezplačna navodila za uporabo

Vrsta izdelka	Električna kuhalna plošča z omarico za shranjevanje
Model	RCEG80700CSG (RCEG-80/700CSG)
Znamka	Royal Catering
Dimenzije (D x Š x V)	800 x 740 x 930 mm
Teža	101 kg
Električni priključek	400 V / 3~ / 50 Hz
Moč	10,8 kW
Stopnja zaščite	IPX4
Material plošče	Kovinska (ni natančno določena)
Temperaturno območje	Nastavljivo s termostatom (ni določeno)
Vrsta upravljanja	Rotacijski termostat s svetlobnimi indikatorji
Indikatorji	Zelena (napajanje), Rumeno (gretje)
Posoda za zbiranje olja	Da, redno praznite
Uporaba	Domača in komercialna uporaba
Namestitev	Stabilna površina, 10 cm prostega prostora ob straneh, 20 cm zadaj, obvezna ozemljitev
Vzdrževanje in čiščenje	Obrišite z vlažno krpo in nekorozivnim čistilom; ne uporabljajte neposredno vode
Varnost	Priporočljiva odklopnik in diferenčno stikalo; namestitev s strani certificiranega električarja
Nadomestni deli in popravljivost	Varovalka, elektrotermalna cev, regulator temperature, kontaktorji, indikatorji zamenljivi
Splošne informacije	Navodila na voljo v več jezikih; za prevod kontaktirajte [e-mail]

Pogosto zastavljena vprašanja - RCEG80700CSG Royal Catering

Kako namestiti žar ploščo Royal Catering RCEG80700CSG ?

Napravo postavite na stabilno površino z vsaj 10 cm prostega prostora ob straneh in 20 cm zadaj. Napajanje mora ustrezati navedeni napetosti (400 V/3~). Poskrbite, da stikalnik za napajanje, odklopnik in zaščitno napravo namesti certificirani električar. Oprema mora biti pravilno ozemljena.

Kako vklopiti in uporabljati ploščo ?

Prepričajte se, da je napajanje priključeno. Obrnite termostat v smeri urinega kazalca, da nastavite želeno temperaturo. Zelena lučka se vklopi za označitev napajanja, nato se med gretjem vklopi rumena lučka. Ko je temperatura dosežena, rumena lučka ugasne in zelena se ponovno vklopi. Termostat samodejno vzdržuje temperaturo.

Kaj storiti, če je indikator napajanja ugasnjen in plošča ne greje ?

Preverite varovalko glavnega stikala: zamenjajte jo, če je pregorela. Prav tako se prepričajte, da je električni vodnik pravilno povezan in ga po potrebi zategnite.

Zakaj je indikator napajanja vklopljen, a plošča ne greje ?

To je lahko posledica zrahljanih povezav elektrotermalne cevi ali pregorele cevi. Preverite in zategnite povezave ali zamenjajte elektrotermalno cev.

Kako očistiti žar ploščo ?

Pred čiščenjem izklopite napajanje. Površino in kabel obrišite z vlažno krpo in nekorozivnim čistilom. Ne uporabljajte vode neposredno na stroju. Redno praznite posodo za zbiranje olja, da preprečite prelivanje.

Kakšen je postopek v primeru okvare med uporabo ?

Takoj prenehajte uporabljati napravo in opravite temeljit pregled. Preverite razdelek za odpravljanje težav v navodilih. Če težava vztraja, pokličite usposobljenega strokovnjaka.

Kje lahko najdem električno shemo ?

Električna shema je vključena v navodila za uporabo. Navodila lahko prenesete v obliki PDF na spletni strani notice-facile.com.

Kako odstraniti napravo ob koncu življenjske dobe ?

Naprave ne odvrzite med gospodinjske odpadke. Oddajte jo na zbirnem mestu za recikliranje električnih in elektronskih naprav. Upoštevajte simbole na izdelku in embalaži.

Kateri dodatki ali nadomestni deli so na voljo ?

Nadomestni deli vključujejo: varovalko, elektrotermalno cev, regulator temperature, kontaktorje, svetlobne indikatorje. Uporabljajte samo dele istega modela in jih zamenjajte s strani strokovnjaka.

Navodila niso v mojem jeziku, kako jih pridobiti ?

Na spletni strani notice-facile.com lahko zahtevate prevod tako, da izberete svoj jezik in vnesete svoj e-poštni naslov. Prejeli boste posebej prevedeno različico. Uradna različica je v angleščini.

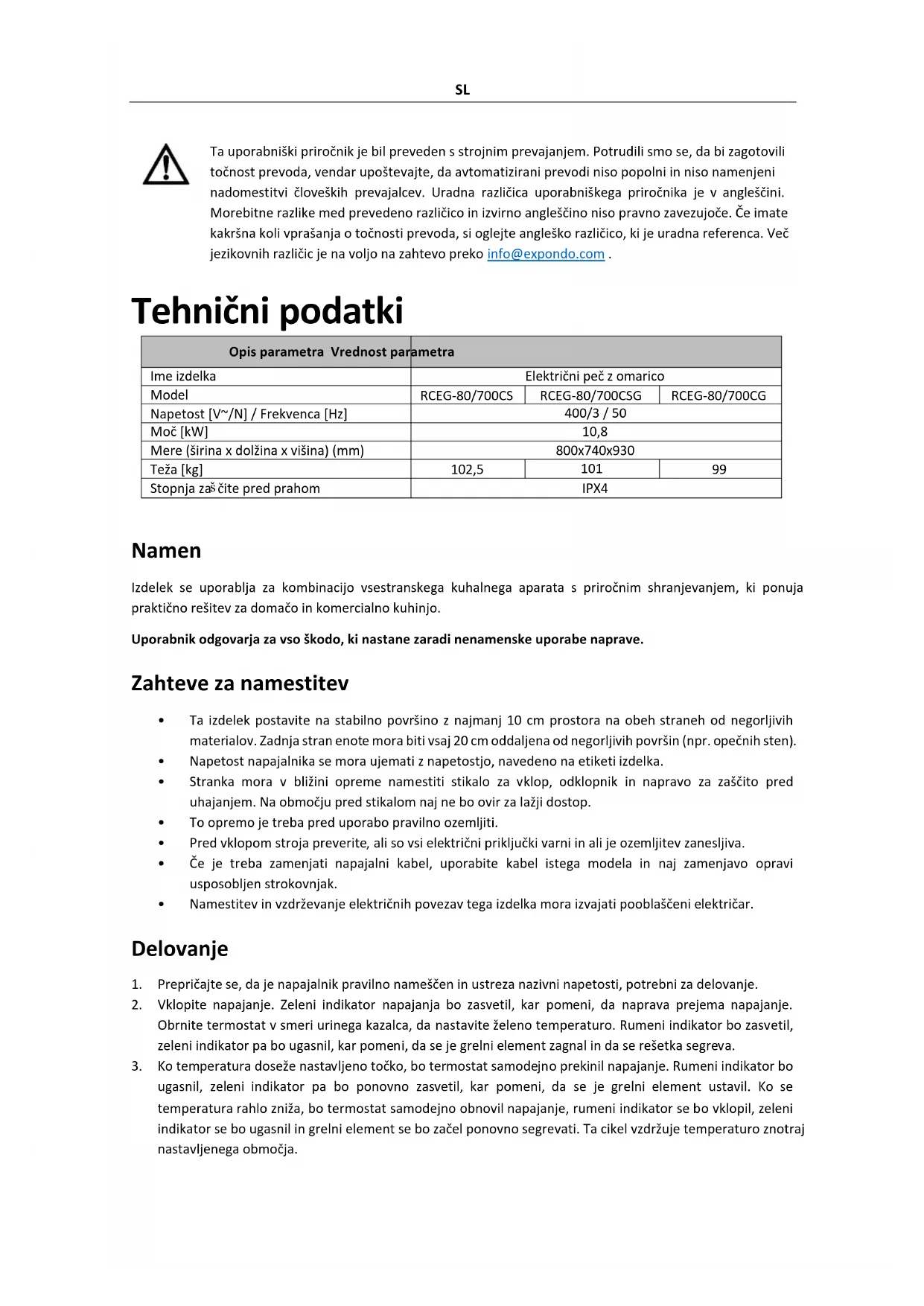

NAVODILA ZA UPORABO RCEG80700CSG Royal Catering

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail] .

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	Električni peč z omarico
Model	RCEG-80/700CS	RCEG-80/700CSG	RCEG-80/700CG
Napetost [V~/N] / Frekvenca [Hz]	400/3 / 50
Moč [kW]	10,8
Mere (širina x dolžina x višina) (mm)	800x740x930
Teža [kg]	102,5	101	99
Stopnja zaš čite pred prahom	IPX4

Namen

Izdelek se uporablja za kombinacijo vsestranskega kuhalnega aparata s priročnim shranjevanjem, ki ponuja praktično rešitev za domačo in komercialno kuhinjo.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe naprave.

Zahteve za namestitev

• Ta izdelek postavite na stabilno površino z najmanj 10 cm prostora na obeh straneh od negorljivih materialov. Zadnja stran enote mora biti vsaj 20 cm oddaljena od negorljivih površin (npr. opečnih sten).
• Napetost napajalnika se mora ujemati z napetostjo, navedeno na etiketi izdelka.
• Stranka mora v bližini opreme namestiti stikalo za vklop, odklopnik in napravo za zaščito pred uhajanjem. Na območju pred stikalom naj ne bo ovir za lažji dostop.
  • To opremo je treba pred uporabo pravilno ozemljiti.
  • Pred vklopom stroja preverite, ali so vsi električni priključki varni in ali je ozemljitev zanesljiva.
• Če je treba zamenjati napajalni kabel, uporabite kabel istega modela in naj zamenjavo opravi usposobljen strokovnjak.
• Namestitev in vzdrževanje električnih povezav tega izdelka mora izvajati pooblaščeni električar.

Delovanje

1. Prepričajte se, da je napajalnik pravilno nameščen in ustreza nazivni napetosti, potrebni za delovanje.
2. Vklopite napajanje. Zeleni indikator napajanja bo zasvetil, kar pomeni, da naprava prejema napajanje. Obrnite termostat v smeri urinega kazalca, da nastavite želeno temperaturo. Rumeni indikator bo zasvetil, zeleni indikator pa bo ugasnil, kar pomeni, da se je grelni element zagnal in da se rešetka segreva.
3. Ko temperatura doseže nastavljeno točko, bo termostat samodejno prekinil napajanje. Rumeni indikator bo ugasnil, zeleni indikator pa bo ponovno zasvetil, kar pomeni, da se je grelni element ustavil. Ko se temperatura rahlo zniža, bo termostat samodejno obnovil napajanje, rumeni indikator se bo vklopil, zeleni indikator se bo ugasnil in grelni element se bo začel ponovno segrevati. Ta cikel vzdržuje temperaturo znotraj nastavljenega območja.

OPOMBA

• Med uporabo redno preverjajte olje v zbiralni posodi, da preprečite prelivanje.
- Če med delovanjem pride do kakršnih koli nepravilnosti, takoj prenehajte z uporabo naprave in opravite temeljit pregled, preden nadaljujete z delovanjem.

Vzdrževanje

• Pred čiščenjem in vzdrževanjem se prepričajte, da je napajanje izklopljeno, da preprečite nesreče.
- Po vsakodnevni uporabi obrišite površino in napajalni kabel z vlažno krpo in nejedkim čistilom. Ne uporabljajte vode neposredno za čiščenje stroja, saj lahko poškodujete njegove električne komponente.
• Med čiščenjem redno praznite posodo za zbiranje olja, da preprečite prelivanje.

Odpravljanje težav

Fenomen	Možni razlogi	Metode ravnanja
Napajanje je priključeno, vendar lučka ne sveti in ponev se ne segreje.	1. Varovalka v glavnem stikalu je pregorela.2. Električni vod je ohlapen ali ni pravilno priključen.	1. Zamenjajte varovalko.2. Zategnite električni vod.
Indikatorska lučka za napajanje sveti, vendar se rešetka ne segreje.	1. Nekatere povezave elektrotermičnih cevi so ohlapne ali odklopljene.2. Elektrotermična cev je pregorela.	1. Preverite in zategnite priključke in vijake elektrotermične cevi.2. Zamenjajte elektrotermično cev.
Indikator napajanja sveti, vendar se nastavljena temperatura ne segreje.	1. Regulator temperature je pregorel.2. Kontaktorji so pregoreli.	1. Zamenjajte regulator temperature.2. Zamenjajte kontaktorje.
Kontrolniki temperature delujejo normalno, vendar indikatorska lučka ne sveti.	Indikatorska lučka je pregorela ali ima ohlapen priključek.	Zamenjajte indikatorsko lučko ali zategnite povezavo.

Prevoz in skladiščenje

• Z izdelki ravnajte previdno, da preprečite močne vibracije med transportom.
- Pakiranih izdelkov ne smete dlje časa shranjevati na prostem. Namesto tega jih shranjujte v dobro prezračevanem skladišču brez jedkih plinov. Prepričajte se, da niso postavljeni na glavo.
- Če je potrebno začasno skladiščenje, poskrbite za ustrezne ukrepe za zaščito pred dežjem.

Odstranjevanje rabljenih naprav

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z njihovimi oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.

Električni diagram

EH - Elektrotermična cev

HL1, HL3 - Indikator moči

HL2, HL4 - Indikator ogrevanja

KM1,KM2 - Kontaktorji

E - Prizemljeno
