RCEG80700CSG - Piastra per griglia Royal Catering - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piano cottura elettrico con armadio portaoggetti
Modello	RCEG80700CSG (RCEG-80/700CSG)
Marca	Royal Catering
Dimensioni (L x P x A)	800 x 740 x 930 mm
Peso	101 kg
Alimentazione elettrica	400 V / 3~ / 50 Hz
Potenza	10,8 kW
Grado di protezione	IPX4
Materiale della piastra	Metallo (non specificato precisamente)
Intervallo di temperatura	Regolabile tramite termostato (non specificato)
Tipo di comando	Termostato rotativo con spie luminose
Spie	Verde (alimentazione), Giallo (riscaldamento)
Vassoio di recupero olio	Sì, da svuotare regolarmente
Utilizzo	Uso domestico e commerciale
Installazione	Superficie stabile, 10 cm di spazio libero sui lati, 20 cm sul retro, messa a terra obbligatoria
Manutenzione e pulizia	Pulire con un panno umido e un detergente non corrosivo; non usare acqua direttamente
Sicurezza	Interruttore automatico e interruttore differenziale consigliati; installazione da parte di un elettricista certificato
Ricambi e riparabilità	Fusibile, tubo elettrotermico, regolatore di temperatura, contattori, spie sostituibili
Informazioni generali	Manuale disponibile in più lingue; contattare [e-mail] per la traduzione

Domande frequenti - RCEG80700CSG Royal Catering

Come installare la piastra grill Royal Catering RCEG80700CSG ?

Posizionare l'apparecchio su una superficie stabile con almeno 10 cm di spazio libero sui lati e 20 cm sul retro. L'alimentazione deve corrispondere alla tensione indicata (400 V/3~). Far installare un interruttore di alimentazione, un interruttore automatico e un dispositivo di protezione da un elettricista certificato. L'apparecchiatura deve essere correttamente messa a terra.

Come accendere e utilizzare la piastra ?

Assicurarsi che l'alimentazione sia collegata. Ruotare il termostato in senso orario per impostare la temperatura desiderata. La spia verde si accende per indicare l'alimentazione, poi la spia gialla si accende durante il riscaldamento. Quando la temperatura viene raggiunta, la spia gialla si spegne e quella verde si riaccende. Il termostato mantiene automaticamente la temperatura.

Cosa fare se la spia di alimentazione è spenta e la piastra non riscalda ?

Controllare il fusibile dell'interruttore principale: sostituirlo se è bruciato. Assicurarsi anche che la linea elettrica sia ben collegata e serrarla se necessario.

Perché la spia di alimentazione è accesa ma la piastra non riscalda ?

Ciò potrebbe essere dovuto a collegamenti allentati del tubo elettrotermico o a un tubo bruciato. Controllare e serrare i collegamenti, oppure sostituire il tubo elettrotermico.

Come pulire la piastra grill ?

Prima della pulizia, spegnere l'alimentazione. Pulire la superficie e il cavo con un panno umido e un detergente non corrosivo. Non usare acqua direttamente sulla macchina. Svuotare regolarmente il vassoio di recupero olio per evitare traboccamenti.

Qual è la procedura in caso di malfunzionamento durante l'uso ?

Interrompere immediatamente l'uso dell'apparecchio ed effettuare un controllo approfondito. Consultare la sezione di risoluzione dei problemi del manuale. Se il problema persiste, rivolgersi a un professionista qualificato.

Dove posso trovare lo schema elettrico ?

Lo schema elettrico è incluso nel manuale di istruzioni. È possibile scaricare il manuale in formato PDF dal sito notice-facile.com.

Come smaltire l'apparecchio a fine vita ?

Non gettare l'apparecchio nei rifiuti domestici. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Rispettare i simboli sul prodotto e sull'imballaggio.

Quali sono gli accessori o ricambi disponibili ?

I ricambi includono: fusibile, tubo elettrotermico, regolatore di temperatura, contattori, spie luminose. Utilizzare solo pezzi dello stesso modello e farli sostituire da un professionista.

Il manuale non è nella mia lingua, come ottenerlo ?

Sul sito notice-facile.com, è possibile richiedere una traduzione scegliendo la propria lingua e fornendo il proprio indirizzo email. Si riceverà una versione tradotta appositamente. La versione ufficiale è in inglese.

MANUALE UTENTE RCEG80700CSG Royal Catering

Istruzioni per l'uso

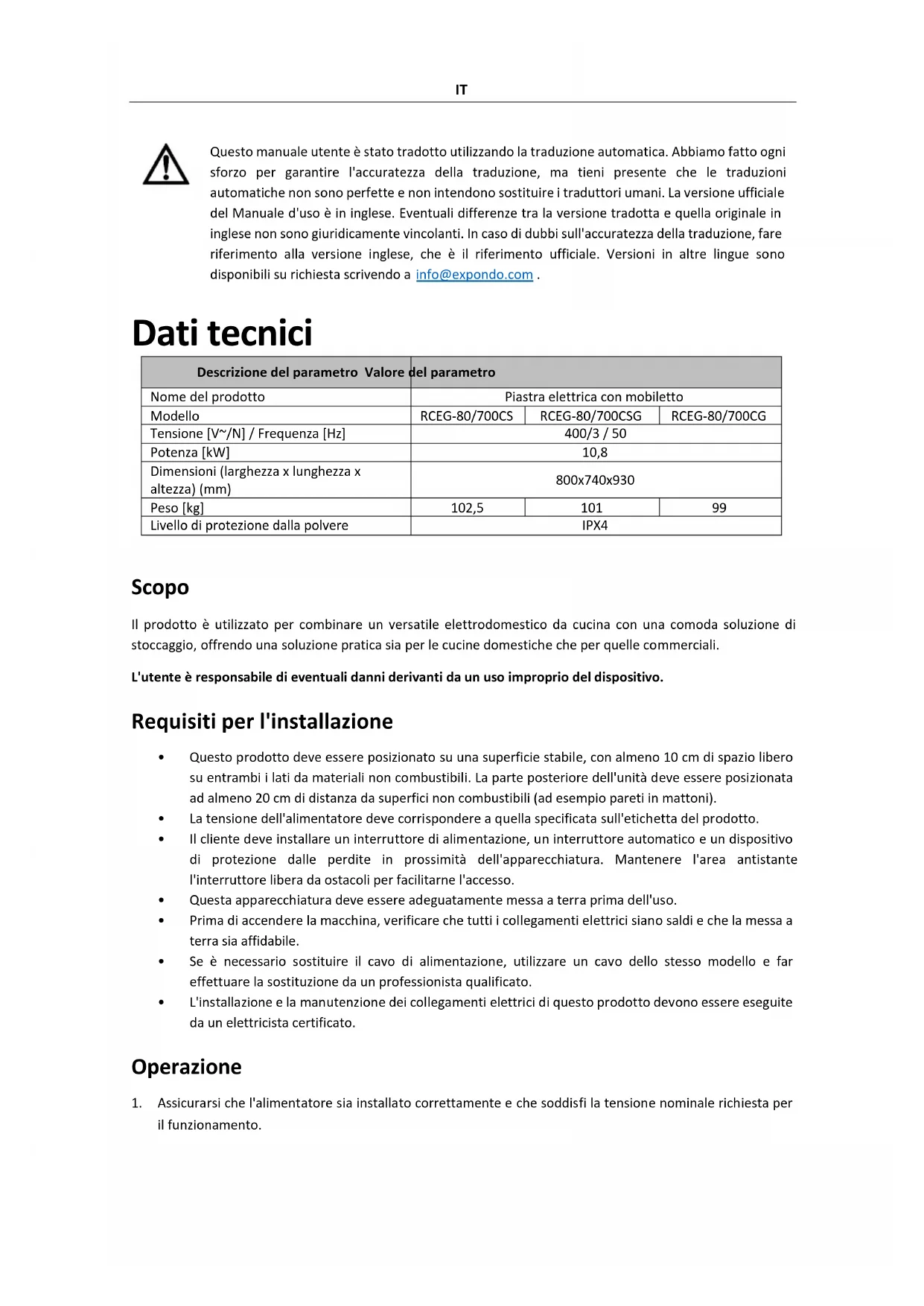

Questo manuale utente è stato tradotto utilizzando la traduzione automatica. Abbiamo fatto ogni sforzo per garantire l'accuratezza della traduzione, ma tieni presente che le traduzioni automatiche non sono perfette e non intendono sostituire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione, fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail].

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto	Piastra elettrica con mobiletto
Modello	RCEG-80/700CS	RCEG-80/700CSG	RCEG-80/700CG
Tensione [V~/N] / Frequenza [Hz]	400/3 / 50
Potenza [kW]	10,8
Dimensioni (larghezza x lunghezza x altezza) (mm)	800x740x930
Peso [kg]	102,5	101	99
Livello di protezione dalla polvere	IPX4

Scopo

Il prodotto è utilizzato per combinare un versatile elettrodomestico da cucina con una comoda soluzione di stoccaggio, offrendo una soluzione pratica sia per le cucine domestiche che per quelle commerciali.

L'utente è responsabile di eventuali danni derivanti da un uso improprio del dispositivo.

Requisiti per l'installazione

• Questo prodotto deve essere posizionato su una superficie stabile, con almeno 10 cm di spazio libero su entrambi i lati da materiali non combustibili. La parte posteriore dell'unità deve essere posizionata ad almeno 20 cm di distanza da superfici non combustibili (ad esempio pareti in mattoni).
  • La tensione dell'alimentatore deve corrispondere a quella specificata sull'etichetta del prodotto.
• Il cliente deve installare un interruttore di alimentazione, un interruttore automatico e un dispositivo di protezione dalle perdite in prossimità dell'apparecchiatura. Mantenere l'area antistante l'interruttore libera da ostacoli per facilitarne l'accesso.
• Questa apparecchiatura deve essere adeguatamente messa a terra prima dell'uso.
• Prima di accendere la macchina, verificare che tutti i collegamenti elettrici siano saldi e che la messa a terra sia affidabile.
• Se è necessario sostituire il cavo di alimentazione, utilizzare un cavo dello stesso modello e far effettuare la sostituzione da un professionista qualificato.
• L'installazione e la manutenzione dei collegamenti elettrici di questo prodotto devono essere eseguite da un elettricista certificato.

Operazione

1. Assicurarsi che l'alimentatore sia installato correttamente e che soddisfi la tensione nominale richiesta per il funzionamento.

2. Accendi la corrente. La spia di alimentazione verde si accenderà, indicando che il dispositivo è alimentato. Ruotare il termostato in senso orario per impostare la temperatura desiderata. La spia gialla si accenderà e quella verde si spegnerà, segnalando che l'elemento riscaldante è entrato in funzione e che la piastra si sta riscaldando.

3. Una volta che la temperatura raggiunge il punto impostato, il termostato interromperà automaticamente l'alimentazione. La spia gialla si spegnerà e la spia verde si accenderà di nuovo, indicando che l'elemento riscaldante si è arrestato. Quando la temperatura diminuisce leggermente, il termostato ripristinerà automaticamente l'alimentazione, la spia gialla si accenderà, la spia verde si spegnerà e l'elemento riscaldante inizierà a riscaldarsi. Questo ciclo mantiene la temperatura entro un intervallo impostato.

NOTA

• Durante l'uso, controllare regolarmente l'olio nel contenitore di raccolta per evitare traboccamenti.
• Se si verificano anomalie durante il funzionamento, interrompere immediatamente l'utilizzo del dispositivo ed eseguire un controllo approfondito prima di riprenderne l'uso.

MANUTENZIONE

• Prima di effettuare operazioni di pulizia e manutenzione, assicurarsi che l'alimentazione elettrica sia disattivata per evitare incidenti.
• Dopo l'uso quotidiano, pulire la superficie e il cavo di alimentazione con un panno umido e un detergente non corrosivo. Non utilizzare acqua direttamente per pulire la macchina, poiché ciò potrebbe danneggiarne i componenti elettrici.
  • Durante la pulizia, svuotare regolarmente il contenitore di raccolta dell'olio per evitare traboccamenti.

Risoluzione dei problemi

Fenomeno	Possibili motivi	Metodi di gestione
La corrente è collegata, ma la spia luminosa è spenta e la piastra non si riscalda.	1. Il fusibile dell'interruttore principale è bruciato.2. La linea elettrica è allentata o non è collegata correttamente.	1. Sostituire il fusibile2. Tendere la linea elettrica.
La spia di alimentazione è accesa, ma la piastra non si riscalda.	1. Alcuni collegamenti dei tubi elettrotermici sono allentati o scollegati.2. Il tubo elettrotermico è bruciato.	1. Controllare e serrare i collegamenti e le viti del tubo elettrotermico.2. Sostituire il tubo elettrotermico.
La spia di alimentazione è accesa, ma la temperatura impostata non aumenta.	1. Il regolatore di temperatura è bruciato.2. I contattori sono bruciati.	1. Sostituire il regolatore di temperatura.2. Sostituire i contattori.
I controlli della temperatura funzionano normalmente, ma la spia luminosa non si accende.	La spia luminosa è bruciata o ha un collegamento allentato.	Sostituire la spia luminosa o stringere il collegamento.

Trasporto e stoccaggio

• Maneggiare i prodotti con cura per evitare forti vibrazioni durante il trasporto.
- I prodotti confezionati non devono essere conservati all'aperto per periodi prolungati. Conservateli invece in un magazzino ben ventilato e privo di gas corrosivi. Assicuratevi che non siano capovolti.
- Se è necessario uno stoccaggio temporaneo, assicurarsi di adottare misure adeguate per la protezione dalla pioggia.

Smaltimento dei dispositivi usati

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizzare il dispositivo possono essere riciclate conformemente alle relative indicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.

Schema elettrico

SB1, SB2 - Regolatore di temperatura

EH - Tubo elettrotermico

HL1, HL3 - Indicatore di alimentazione

HL2, HL4 - Indicatore di riscaldamento

KM1,KM2 - Contattori

E - A terra

KM1,KM2 - Contatores

E - De castigo
