RCEG80700CSG - Grillilevy Royal Catering - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköliesi säilytyskaapilla
Malli	RCEG80700CSG (RCEG-80/700CSG)
Merkki	Royal Catering
Mitat (L x S x K)	800 x 740 x 930 mm
Paino	101 kg
Sähköliitäntä	400 V / 3~ / 50 Hz
Teho	10,8 kW
Suojausluokka	IPX4
Levyjen materiaali	Metalli (ei tarkemmin määritelty)
Lämpötila-alue	Säädettävissä termostaatilla (ei määritelty)
Ohjaustyyppi	Kiertotermostaatti merkkivaloilla
Merkkivalot	Vihreä (virta), Keltainen (lämmitys)
Öljynkeräysastia	Kyllä, tyhjennettävä säännöllisesti
Käyttö	Kotitalous- ja ammattikäyttö
Asennus	Tukeva pinta, 10 cm vapaata tilaa sivuilla, 20 cm takana, maadoitus pakollinen
Huolto ja puhdistus	Pyyhi kostealla liinalla ja syövyttämättömällä puhdistusaineella; älä käytä vettä suoraan
Turvallisuus	Suositellaan katkaisijaa ja vikavirtasuojaa; asennus sertifioidun sähköasentajan toimesta
Varaosat ja korjattavuus	Sulake, sähköputki, lämpösäädin, kontaktorit, vaihdettavat merkkivalot
Yleistä	Käyttöohje saatavilla useilla kielillä; ota yhteyttä [e-mail] käännöstä varten

Usein kysytyt kysymykset - RCEG80700CSG Royal Catering

Kuinka Royal Catering RCEG80700CSG -grillilevy asennetaan?

Aseta laite tukevalle pinnalle, jossa on vähintään 10 cm vapaata tilaa sivuilla ja 20 cm takana. Sähkönsyötön on vastattava ilmoitettua jännitettä (400 V/3~). Anna sertifioidun sähköasentajan asentaa virtakytkin, katkaisija ja suojalaite. Laitteen on oltava asianmukaisesti maadoitettu.

Kuinka levy kytketään päälle ja käytetään?

Varmista, että sähkö on kytketty. Kierrä termostaattia myötäpäivään asettaaksesi halutun lämpötilan. Vihreä merkkivalo syttyy osoittamaan virtaa, sitten keltainen merkkivalo syttyy lämmityksen aikana. Kun lämpötila saavutetaan, keltainen valo sammuu ja vihreä syttyy uudelleen. Termostaatti ylläpitää automaattisesti lämpötilaa.

Mitä tehdä, jos virtamerkkivalo ei pala eikä levy lämpene?

Tarkista pääkytkimen sulake: vaihda se, jos se on palanut. Varmista myös, että sähköjohto on kunnolla kytketty ja kiristä se tarvittaessa.

Miksi virtamerkkivalo palaa, mutta levy ei lämpene?

Tämä voi johtua sähköputken löysistä liitännöistä tai palaneesta putkesta. Tarkista ja kiristä liitännät tai vaihda sähköputki.

Kuinka grillilevy puhdistetaan?

Katkaise virta ennen puhdistusta. Pyyhi pinta ja johto kostealla liinalla ja syövyttämättömällä puhdistusaineella. Älä käytä vettä suoraan koneeseen. Tyhjennä öljynkeräysastia säännöllisesti ylivuodon estämiseksi.

Mikä on toimintatapa, jos laite toimii väärin käytön aikana?

Lopeta laitteen käyttö välittömästi ja suorita perusteellinen tarkistus. Katso käyttöohjeen vianetsintäosiota. Jos ongelma jatkuu, ota yhteyttä pätevään ammattilaiseen.

Mistä löydän kytkentäkaavion?

Kytkentäkaavio on käyttöohjeessa. Voit ladata ohjeen PDF-muodossa verkkosivustolta notice-facile.com.

Kuinka laite hävitetään käyttöiän päätyttyä?

Älä heitä laitetta kotitalousjätteisiin. Toimita se sähkö- ja elektroniikkalaitteiden keräys- ja kierrätyspisteeseen. Noudata tuotteessa ja pakkauksessa olevia symboleja.

Mitä lisävarusteita tai varaosia on saatavana?

Varaosia ovat: sulake, sähköputki, lämpösäädin, kontaktorit, merkkivalot. Käytä vain saman mallin osia ja anna ammattilaisen vaihtaa ne.

Käyttöohje ei ole kielelläni, miten saan sen?

Verkkosivustolla notice-facile.com voit pyytää käännöstä valitsemalla kielesi ja antamalla sähköpostiosoitteesi. Saat erityisesti käännetyn version. Virallinen versio on englanniksi.

KÄYTTÖOHJE RCEG80700CSG Royal Catering

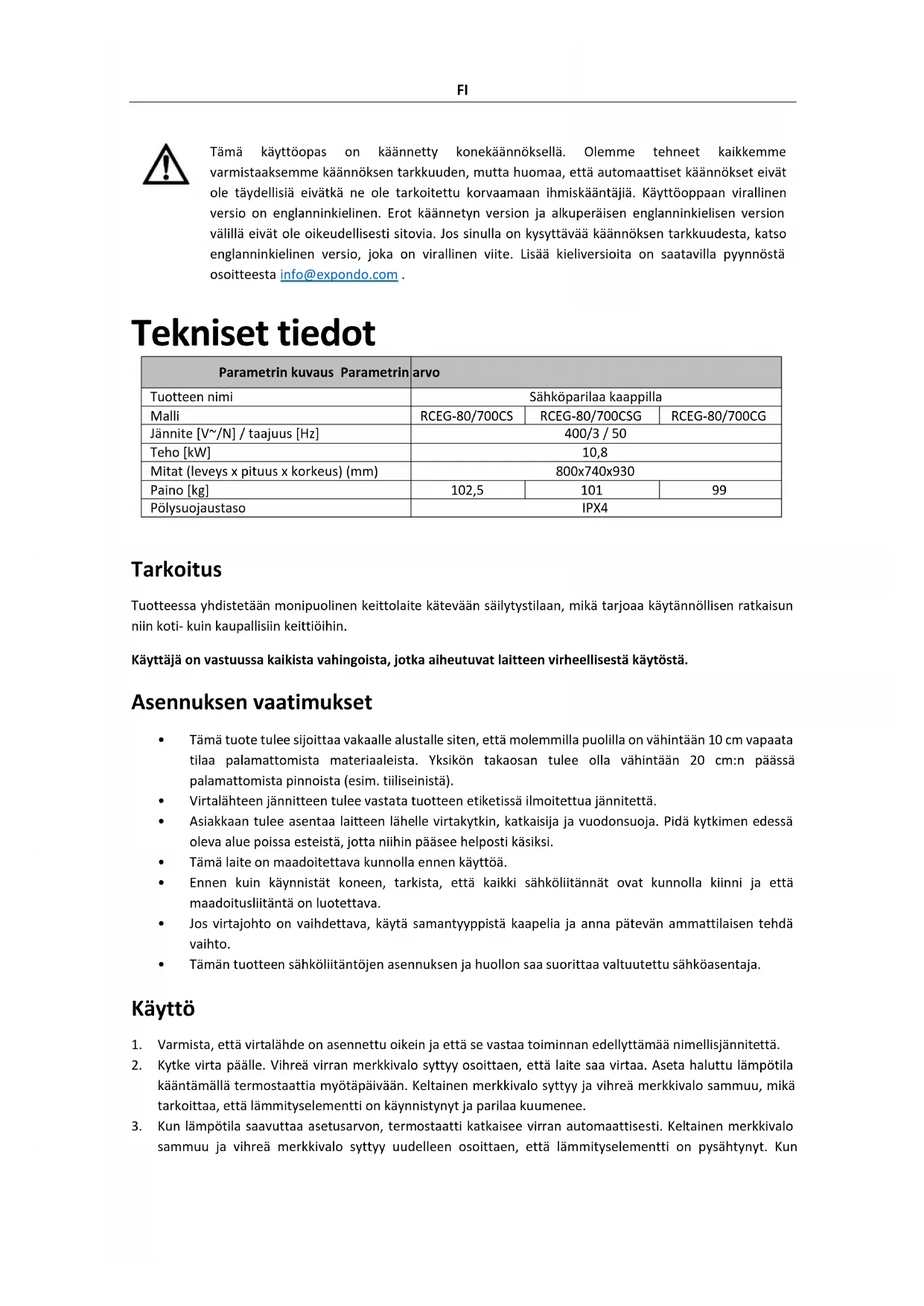

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin	arvo
Tuotteen nimi	Sähköparilaa kaappilla
Malli	RCEG-80/700CS	RCEG-80/700CSG	RCEG-80/700CG
Jännite [V~/N] / taajuus [Hz]	400/3 / 50
Teho [kW]	10,8
Mitat (leveys x pituus x korkeus) (mm)	800x740x930
Paino [kg]	102,5	101	99
Pölysujoaustaso	IPX4

Tarkoitus

Tuotteessa yhdistetään monipuolinen keittolaite kätevään säilytystilaan, mikä tarjoaa käytännöllisen ratkaisun niin koti- kuin kaupallisiin keittiöihin.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

Asennuksen vaatimukset

• Tämä tuote tulee sijoittaa vakaalle alustalle siten, että molemmilla puolilla on vähintään 10 cm vapaata tilaa palamattomista materiaaleista. Yksikön takaosan tulee olla vähintään 20 cm:n päässä palamattomista pinnoista (esim. tiiliseinistä).
• Virtalähteen jännitteen tulee vastata tuotteen etiketissä ilmoitettua jännitettä.
• Asiakkaan tulee asentaa laitteen lähelle virtakytkin, katkaisija ja vuodonsuoja. Pidä kytkimen edessä oleva alue poissa esteistä, jotta niihin pääsee helposti käsiksi.
  • Tämä laite on maadoitettava kunnolla ennen käyttöä.
• Ennen kuin käynnistät koneen, tarkista, että kaikki sähköliitännät ovat kunnolla kiinni ja että maadoitusliitäntä on luotettava.
• Jos virtajohto on vaihdettava, käytä samantyyppistä kaapelia ja anna pätevän ammattilaisen tehdä vaihto.
• Tämän tuotteen sähköliitäntöjen asennuksen ja huollon saa suorittaa valtuutettu sähköasentaja.

Käyttö

1. Varmista, että virtalähde on asennettu oikein ja että se vastaa toiminnan edellyttämää nimellisjännitettä.
2. Kytke virta päälle. Vihreä virran merkkivalo syttyy osoittaen, että laite saa virtaa. Aseta haluttu lämpötila kääntämällä termostaattia myötäpäivään. Keltainen merkkivalo syttyy ja vihreä merkkivalo sammuu, mikä tarkoittaa, että lämmityselementti on käynnistynyt ja parilaa kuumenee.
3. Kun lämpötila saavuttaa asetusarvon, termostaatti katkaisee virran automaattisesti. Keltainen merkkivalo sammuu ja vihreä merkkivalo syttyy uudelleen osoittaen, että lämmityselementti on pysähtynyt. Kun

lämpötila laskee hieman, termostaatti palauttaa virran automaattisesti, keltainen merkkivalo syttyy, vihreä merkkivalo sammuu ja lämmityselementti alkaa lämmittää uudelleen. Tämä sykli pitää lämpötilan tietyllä alueella.

HUOM

• Tarkista käytön aikana säännöllisesti öljynkeruulaatikossa ylivuoto.
• Jos käytön aikana ilmenee poikkeavuuksia, lopeta laitteen käyttö välittömästi ja suorita perusteellinen tarkistus ennen kuin jatkat käyttöä.

Huelto

• Ennen puhdistusta ja huoltoa varmista, että virta on katkaistu onnettomuuksien välttämiseksi.
• Pyyhi pinta ja virtajohto päivittäisen käytön jälkeen kostealla liinalla ja syövyttämättömällä puhdistusaineella. Älä käytä vettä suoraan koneen puhdistamiseen, koska se voi vahingoittaa sen sähköisiä osia.
• Tyhjennä öljynkeräyslaatikko säännöllisesti puhdistuksen aikana ylivuodon välttämiseksi.

Ongelmien ratkaisminen

Ilmiö	Mahdollisia syitä	Käsittelymenetelmät
Virta on kytketty, mutta merkkivalo ei pala eikä parila kuumene.	1. Pääkytkimen sulake on palanut.2. Sähköjohto on löysällä tai sitä ei ole liitetty kunnolla.	1. Vaihda sulake.2. Kiristä sähköjohto.
Virran merkkivalo palaa, mutta parila ei kuumene.	1. Jotkut sähkölämpöputkiliitännät ovat löysällä tai irti.2. Sähkölämpöputki on palanut.	1. Tarkista ja kiristä sähkölämpöputken liitännät ja ruuvit.2. Vaihda sähkölämpöputki.
Virran merkkivalo palaa, mutta lämpötila-asetus ei lämpene.	1. Lämpötilan säädin on palanut.2. Kontaktorit ovat palaneet.	1. Vaihda lämpötilansäädin.2. Vaihda kontaktorit.
Lämpötilan säätimet toimivat normaalisti, mutta merkkivalo ei syty.	Merkkivalo on palanut tai siinä on löysä liitäntä.	Vaihda merkkivalo tai kiristä liitäntä.

Kuljetus ja varastointi

• Käsittele tuotteita varoen voimakkaan tärinän välttämiseksi kuljetuksen aikana.
• Pakattuja tuotteita ei saa säilyttää ulkona pitkiä aikoja. Säilytä ne sen sijaan hyvin ilmastoidussa varastossa, jossa ei ole syövyttäviä kaasuja. Varmista, että niitä ei ole asetettu ylösalaisin.
• Jos väliaikainen varastointi on tarpeen, muista toteuttaa asianmukaiset sateenkestävät toimenpiteet.

Käytettyjen laitteiden hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen

valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

Sähkökaavio

SA1, SA2 - Termostaatti

SB1, SB2 - Lämpötilan säädin

EH - Sähkölämpöputki

HL1, HL3 - Virran merkkivalo

HL2, HL4 - Lämmitysilmaisin

KM1,KM2 - Kontaktorit

E - Maadoitettu
