RCEG80700CSG - Grillplatta Royal Catering - Gratis bruksanvisning och manual

Produkttyp	Elektrisk spishäll med förvaringsskåp
Modell	RCEG80700CSG (RCEG-80/700CSG)
Märke	Royal Catering
Mått (B x D x H)	800 x 740 x 930 mm
Vikt	101 kg
Elektrisk anslutning	400 V / 3~ / 50 Hz
Effekt	10,8 kW
Skyddsklass	IPX4
Plattmaterial	Metall (inte specificerad)
Temperaturområde	Justeras via termostat (inte specificerad)
Typ av styrning	Roterande termostat med kontrollampor
Kontrollampor	Grön (ström), Gul (uppvärmning)
Oljeuppsamlingsbricka	Ja, måste tömmas regelbundet
Användning	Hushållsbruk och kommersiellt bruk
Installation	Stabil yta, 10 cm fritt utrymme på sidorna, 20 cm bakom, jordning obligatorisk
Underhåll och rengöring	Torka av med fuktig trasa och icke-korrosivt rengöringsmedel; använd inte vatten direkt
Säkerhet	Överspänningsskydd och jordfelsbrytare rekommenderas; installation av certifierad elektriker
Reservdelar och reparationsmöjligheter	Säkring, elektrotermisk tub, temperaturregulator, kontaktorer, kontrollampor kan bytas
Allmän information	Bruksanvisning finns på flera språk; kontakta [e-mail] för översättning

Vanliga frågor - RCEG80700CSG Royal Catering

Hur installerar man Royal Catering RCEG80700CSG grillplatta ?

Placera apparaten på en stabil yta med minst 10 cm fritt utrymme på sidorna och 20 cm bakom. Strömförsörjningen måste motsvara angiven spänning (400 V/3~). Låt en certifierad elektriker installera en strömbrytare, en överspänningsskydd och en jordfelsbrytare. Utrustningen måste vara korrekt jordad.

Hur tänder och använder man plattan ?

Se till att strömmen är ansluten. Vrid termostaten medurs för att ställa in önskad temperatur. Den gröna lampan tänds för att indikera ström, sedan tänds den gula lampan under uppvärmning. När temperaturen är nådd släcks den gula lampan och den gröna tänds igen. Termostaten håller automatiskt temperaturen.

Vad gör jag om strömlampan är släckt och plattan inte värms upp ?

Kontrollera säkringen på huvudströmbrytaren: byt ut den om den är trasig. Se även till att elledningen är ordentligt ansluten och dra åt den vid behov.

Varför är strömlampan tänd men plattan värms inte upp ?

Detta kan bero på lösa anslutningar av den elektrotermiska tuben eller en trasig tub. Kontrollera och dra åt anslutningarna, eller byt ut den elektrotermiska tuben.

Hur rengör man grillplattan ?

Före rengöring, stäng av strömmen. Torka av ytan och sladden med en fuktig trasa och ett icke-korrosivt rengöringsmedel. Använd inte vatten direkt på maskinen. Töm oljeuppsamlingsbrickan regelbundet för att undvika spill.

Vilken procedur gäller vid funktionsfel under användning ?

Sluta omedelbart använda apparaten och utför en noggrann kontroll. Se felsökningsavsnittet i bruksanvisningen. Om problemet kvarstår, kontakta en kvalificerad yrkesperson.

Var hittar jag elschemat ?

Elschemat ingår i bruksanvisningen. Du kan ladda ner bruksanvisningen i PDF-format på webbplatsen notice-facile.com.

Hur kasseras apparaten vid slutet av livslängden ?

Kasta inte apparaten i hushållsavfallet. Lämna den till en insamlings- och återvinningsplats för elektriska och elektroniska apparater. Respektera symbolerna på produkten och förpackningen.

Vilka tillbehör eller reservdelar finns tillgängliga ?

Reservdelar inkluderar: säkring, elektrotermisk tub, temperaturregulator, kontaktorer, kontrollampor. Använd endast delar av samma modell och låt en professionell byta ut dem.

Bruksanvisningen är inte på mitt språk, hur får jag den ?

På webbplatsen notice-facile.com kan du begära en översättning genom att välja ditt språk och ange din e-postadress. Du får en specifik översatt version. Den officiella versionen är på engelska.

BRUKSANVISNING RCEG80700CSG Royal Catering

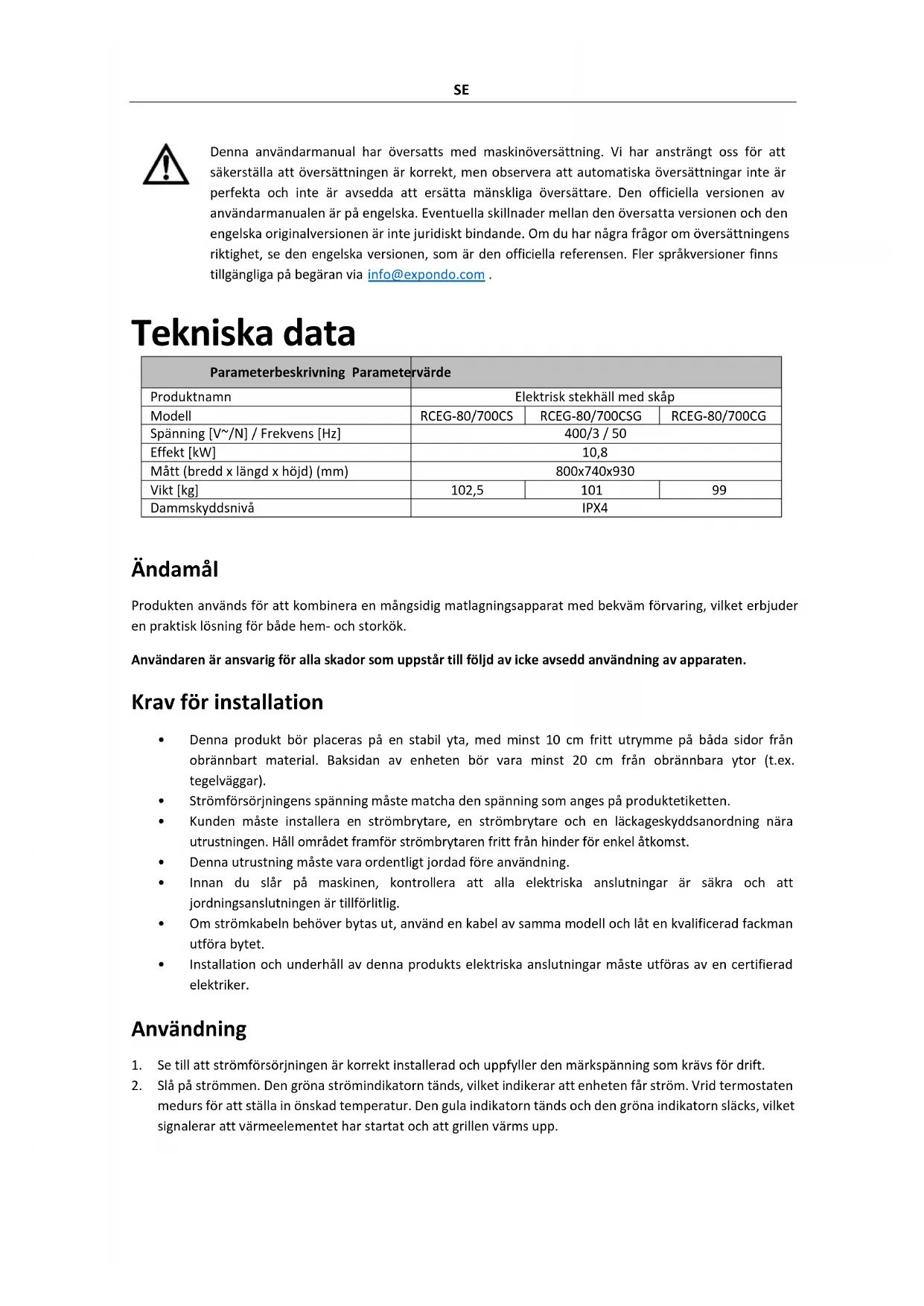

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgångliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Elektrisk stekhäll med skåp
Modell	RCEG-80/700CS	RCEG-80/700CSG	RCEG-80/700CG
Spänning [V~/N] / Frekvens [Hz]	400/3 / 50
Effekt [kW]	10,8
Mätt (bredd x längd x höjd) (mm)	800x740x930
Vikt [kg]	102,5	101	99
Dammskyddsnivå	IPX4

Ändamål

Produkten används för att kombinera en mångsidig matlagningsapparat med bekväm förvaring, vilket erbjuder en praktisk lösning för både hem- och storkök.

Användaren är ansvarlig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

Krav för installation

• Denna produkt bör placeras på en stabil yta, med minst 10 cm fritt utrymme på båda sidor från obrännbart material. Baksidan av enheten bör vara minst 20 cm från obrännbara ytor (t.ex. tegelväggar).
• Strömförsörjningens spänning måste matcha den spänning som anges på produktetiketten.
• Kunden måste installera en strömbrytare, en strömbrytare och en läckageskyddsanordning nära utrustningen. Håll området framför strömbrytaren fritt från hinder för enkel åtkomst.
  • Denna utrustning måste vara ordentligt jordad före användning.
• Innan du slår på maskinen, kontrollera att alla elektriska anslutningar är säkra och att jordningsanslutningen är tillförlitlig.
• Om strömkabeln behöver bytas ut, använd en kabel av samma modell och låt en kvalificerad fackman utföra bytet.
• Installation och underhåll av denna produkts elektriska anslutningar måste utföras av en certifierad elektriker.

Användning

1. Se till att strömförsörjningen är korrekt installerad och uppfyller den märkspänning som krävs för drift.

2. Slå på strömmen. Den gröna strömindikatorn tänds, vilket indikerar att enheten får ström. Vrid termostaten medurs för att ställa in önskad temperatur. Den gula indikatorn tänds och den gröna indikatorn släcks, vilket signalerar att värmeelementet har startat och att grillen värms upp.

3. När temperaturen när börvärdet kommer termostaten automatiskt att stänga av strömmen. Den gula indikatorn släcks och den gröna indikatorn tänds igen, vilket visar att värmeelementet har stannat. När temperaturen sjunker något kommer termostaten automatiskt att återställa strömmen, den gula indikatorn tänds, den gröna indikatorn släcks och värmeelementet börjar värmas upp igen. Denna cykel håller temperaturen inom ett inställt intervall.

NOTERA

• Under användning, kontrollera regelbundet oljan i uppsamlingslådan för att förhindra att den rinner över.
• Om några avvikelser uppstår under drift, sluta omedelbart att använda enheten och utför en noggrann kontroll innan du återupptar driften.

Underhåll

• Innan rengöring och underhåll, se till att strömförsörjningen är avstängd för att förhindra olyckor.
• Efter daglig användning, torka av ytan och nätsladden med en fuktig trasa och ett icke-frätande rengöringsmedel. Använd inte vatten direkt för att rengöra maskinen, eftersom det kan skada dess elektriska komponenter.
  • Töm oljeuppsamlingslådan regelbundet under rengöringen för att undvika spill.

Felsökning

Fenomen	Möjliga orsaker	Hanteringsmetoder
Strömmen är ansluten, men indikatorlampan är släckt och grillen värms inte upp.	1. Säkringen i huvudströmbrytaren är utbränd.2. Kraftledningen är lös eller inte korrekt ansluten.	1. Byt ut säkringen.2. Dra åt kraftledningen.
Strömindikatorlampan lyser, men grillen värms inte upp.	1. Vissa elektrotermiska röranslutningar är lösa eller bortkopplade.2. Det elektrotermiska röret är utbränt.	1. Kontrollera och dra åt anslutningarna och skruvarna på det elektrotermiska röret.2. Byt ut det elektrotermiska röret.
Strömindikatorlampan lyser, men temperaturinställningen värms inte upp.	1. Temperaturregulatorn är utbränd.2. Kontaktorer är utbrända.	1. Byt ut temperaturregulatorn.2. Byt ut kontaktorerna.
Temperaturkontrollerna fungerar normalt, men indikatorlampan tänds inte.	Indikeringslampan är utbränd eller har en lös anslutning.	Byt ut indikatorlampan eller dra åt anslutningen.

Transport och förvaring

• Hantera produkterna varsamt för att undvika kraftiga vibrationer under transport.
• Förpackade produkter bör inte förvaras utomhus under längre perioder. Förvara dem istället i ett välventilerat lager fritt från frätande gaser. Se till att de inte placeras upp och ner.
• Om tillfällig lagring är nödvändig, se till att genomföra ordentliga regntäta åtgärder.

Kassering av använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

Elschema

SA1, SA2 - Termostat
SB1, SB2 - Temperaturregulator
EH - Elektrotermiskt rör
HL1, HL3 - Strömindikator
HL2, HL4 - Värmeindikator
KM1,KM2 - Kontaktorer
E - Jordad
