Typ produktu	Elektrická varná doska s úložnou skrinkou
Model	RCEG80700CSG (RCEG-80/700CSG)
Značka	Royal Catering
Rozmery (D x H x V)	800 x 740 x 930 mm
Hmotnosť	101 kg
Elektrické napájanie	400 V / 3~ / 50 Hz
Výkon	10,8 kW
Stupeň krytia	IPX4
Materiál dosky	Kov (nie je presne špecifikované)
Teplotný rozsah	Nastaviteľný cez termostat (nešpecifikovaný)
Typ ovládania	Otočný termostat s kontrolkami
Kontrolky	Zelená (napájanie), Žltá (ohrev)
Nádoba na zachytávanie oleja	Áno, pravidelne vypúšťať
Použitie	Domáce a komerčné použitie
Inštalácia	Stabilný povrch, 10 cm voľného priestoru po stranách, 20 cm vzadu, povinné uzemnenie
Údržba a čistenie	Utrite vlhkou handričkou a nekorozívnym čistiacim prostriedkom; nepoužívajte vodu priamo
Bezpečnosť	Odporúča sa istič a prúdový chránič; inštalácia certifikovaným elektrikárom
Náhradné diely a opraviteľnosť	Poistka, elektrotermická trubica, regulátor teploty, stykače, vymeniteľné kontrolky
Všeobecné informácie	Návod je k dispozícii v niekoľkých jazykoch; kontaktujte [e-mail] pre preklad

Často kladené otázky - RCEG80700CSG Royal Catering

Ako nainštalovať grilovaciu dosku Royal Catering RCEG80700CSG ?

Umiestnite zariadenie na stabilný povrch s minimálne 10 cm voľného priestoru po stranách a 20 cm vzadu. Napájanie musí zodpovedať uvedenému napätiu (400 V/3~). Nechajte nainštalovať vypínač napájania, istič a ochranné zariadenie certifikovaným elektrikárom. Zariadenie musí byť správne uzemnené.

Ako zapnúť a používať dosku ?

Uistite sa, že je napájanie zapojené. Otočte termostat v smere hodinových ručičiek na nastavenie požadovanej teploty. Rozsvieti sa zelená kontrolka indikujúca napájanie, potom sa počas ohrevu rozsvieti žltá kontrolka. Keď sa dosiahne teplota, žltá kontrolka zhasne a zelená sa znova rozsvieti. Termostat automaticky udržiava teplotu.

Čo robiť, ak je kontrolka napájania vypnutá a doska sa nezohrieva ?

Skontrolujte poistku hlavného vypínača: vymeňte ju, ak je prepálená. Tiež sa uistite, že elektrické vedenie je správne pripojené a v prípade potreby ho utiahnite.

Prečo je kontrolka napájania zapnutá, ale doska sa nezohrieva ?

Môže to byť spôsobené uvoľnenými spojmi elektrotermickej trubice alebo prepálenou trubicou. Skontrolujte a utiahnite spoje, alebo vymeňte elektrotermickú trubicu.

Ako vyčistiť grilovaciu dosku ?

Pred čistením vypnite napájanie. Utrite povrch a kábel vlhkou handričkou a nekorozívnym čistiacim prostriedkom. Nepoužívajte vodu priamo na stroj. Pravidelne vypúšťajte nádobu na zachytávanie oleja, aby ste predišli pretečeniu.

Aký je postup v prípade poruchy počas používania ?

Okamžite prestaňte používať zariadenie a vykonajte dôkladnú kontrolu. Prezrite si časť o riešení problémov v návode. Ak problém pretrváva, obráťte sa na kvalifikovaného odborníka.

Kde nájdem elektrickú schému ?

Elektrická schéma je súčasťou návodu na použitie. Návod si môžete stiahnuť vo formáte PDF na stránke notice-facile.com.

Ako zlikvidovať zariadenie na konci životnosti ?

Nevyhadzujte zariadenie do domového odpadu. Odovzdajte ho na zberné a recyklačné miesto pre elektrické a elektronické zariadenia. Rešpektujte symboly na produkte a obale.

Aké príslušenstvo alebo náhradné diely sú k dispozícii ?

Náhradné diely zahŕňajú: poistku, elektrotermickú trubicu, regulátor teploty, stykače, kontrolky. Používajte iba diely rovnakého modelu a nechajte ich vymeniť odborníkom.

Návod nie je v mojom jazyku, ako ho získať ?

Na stránke notice-facile.com môžete požiadať o preklad výberom jazyka a zadaním svojej e-mailovej adresy. Dostanete špeciálne preloženú verziu. Oficiálna verzia je v angličtine.

NÁVOD NA OBSLUHU RCEG80700CSG Royal Catering

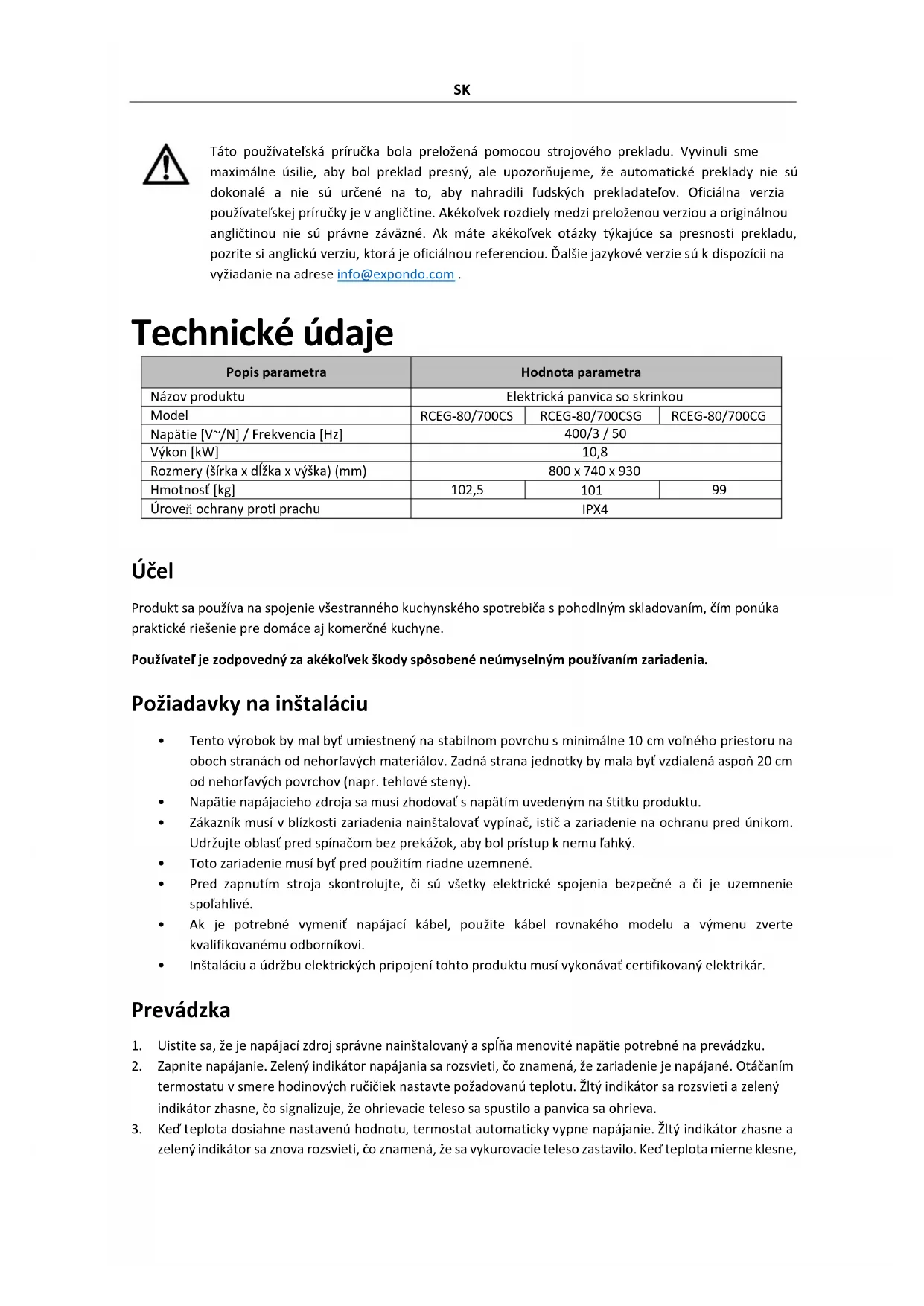

Používatel'ská príručka

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vyvinuli sme maximálne úsilie, aby bol preklad presný, ale upozorňujeme, že automatické preklady nie sú dokonalé a nie sú určené na to, aby nahradili řudských prekladatel'ov. Oficiálna verzia používatel'skej príručky je v angličtine. Akékol'vek rozdiely medzi preloženou verziou a originálnou angličtinou nie sú právne záväzné. Ak máte akékol'vek otázky týkajúce sa presnosti prekladu, pozrite si anglickú verziu, ktorá je oficiálnou referenciou. Ďalšie jazykové verzie sú k dispozícii na vyžiadanie na adrese [e-mail].

Technické údaje

Popis parametra	Hodnota parametra
Názov produktu	Elektrická panvica so skrinkou
Model	RCEG-80/700CS	RCEG-80/700CSG	RCEG-80/700CG
Napätie [V~/N] / Frekvencia [Hz]	400/3 / 50
Výkon [kW]	10,8
Rozmery (šírka x dĺžka x výška) (mm)	800 x 740 x 930
Hmotnosť [kg]	102,5	101	99
Úroveň ochrany proti prachu	IPX4

Účel

Produkt sa používa na spojenie všestranného kuchynského spotrebiča s pohodlným skladovaním, čím ponúka praktické riešenie pre domáce aj komerčné kuchyne.

Používatel' je zodpovedný za akékol'vek škody spôsobené neúmyselným používaním zariadenia.

Požiadavky na inštaláciu

• Tento výrobok by mal byť umiestnený na stabilnom povrchu s minimálne 10 cm volného priestoru na oboch stranách od nehorľavých materiálov. Zadná strana jednotky by mala byť vzdialená aspoň 20 cm od nehorľavých povrchov (napr. tehlové steny).
• Napätie napájacieho zdroja sa musí zhodovať s napätím uvedeným na štítku produktu.
• Zákazník musí v blízkosti zariadenia nainštalovať vypínač, istič a zariadenie na ochranu pred únikom. Udržujte oblast pred spínačom bez prekážok, aby bol prístup k nemu ľahký.
  • Toto zariadenie musí byť pred použitím riadne uzemnené.
• Pred zapnutím stroja skontrolujte, či sú všetky elektrické spojenia bezpečné a či je uzemnenie spoľahlivé.
• Ak je potrebné vymeniť napájací kábel, použite kábel rovnakého modelu a výmenu zverte kvalifikovanému odborníkovi.
• Inštaláciu a údržbu elektrických pripojení tohto produktu musí vykonávať certifikovaný elektrikár.

Prevádzka

1. Uistite sa, že je napájací zdroj správne nainštalovaný a spíňa menovité napätie potrebné na prevádzku.
2. Zapnite napájanie. Zelený indikátor napájania sa rozsvieti, čo znamená, že zariadenie je napájané. Otáčaním termostatu v smere hodinových ručičiek nastavte požadovanú teplotu. Žltý indikátor sa rozsvieti a zelený indikátor zhasne, čo signalizuje, že ohrievacie teleso sa spustilo a panvica sa ohrieva.
3. Ked'teplota dosiahne nastavenú hodnotu, termostat automaticky vypne napájanie. Žltý indikátor zhasne a zelený indikátor sa znova rozsvieti, čo znamená, že sa vykurovacie teleso zastavilo. Ked'teplota mierne klesne,

termostat automaticky obnoví napájanie, žltý indikátor sa rozsvieti, zelený indikátor zhasne a vykurovacie teleso sa začne znovu ohrievať. Tento cyklus udržuje teplotu v nastavenom rozsahu.

POZNÁMKA

• Počas používania pravidelne kontrolujte olej v zbernej nádobe, aby ste zabránili pretečeniu.
• Ak sa počas prevádzky vyskytnú akékol'vek abnormality, okamžite prestaňte zariadenie používať a pred opätovným spustením prevádzky vykonajte dôkladnú kontrolu.

Údržba

Fenomén	Možné dôvody	Manipulačné metódy
Napájanie je pripojené, ale kontrolka nesvieti a panvica sa nezohrieva.	1. Poistka v hlavnom vypínači je vypálená.2. Elektrické vedenie je uvoľnené alebo nie je správne pripojené.	1. Vymeňte poistku.2. Utiahnite elektrické vedenie.
Kontrolka napájania svieti, ale panvica sa nezohrieva.	1. Niektoré spojenia elektrotepelných trubíc sú uvoľnené alebo odpojené.2. Elektrotermická trubica je vypálená.	1. Skontrolujte a dotiahnite spoje a skrutky elektrotermálnej trubice.2. Vymeňte elektrotepelnú trubicu.
Kontrolka napájania svieti, ale nastavenie teploty sa nezohrieva.	1. Regulátor teploty je vypálený.2. Stýkače sú vyhorené.	1. Vymeňte regulátor teploty.2. Vymeňte stýkače.
Ovládanie teploty funguje normálne, ale kontrolka sa nerozsvieti.	Kontrolka je vypálená alebo má uvoľnené spojenie.	Vymeňte kontrolku alebo utiahnite spojenie.

Preprava a skladovanie

• S výrobkami zaobchádzajte opatrne, aby ste predišli silným vibráciám počas prepravy.
- Zabalené produkty by sa nemali dlhodobo skladovať vonku. Namiesto toho ich skladujte v dobre vetranom sklade bez korozívnych plynov. Uistite sa, že nie sú umiestnené hore nohami.
- Ak je potrebné dočasné uskladnenie, uistite sa, že ste vykonali vhodné opatrenia proti daždu.

zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia.

Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.

Elektrická schéma

EH - Elektrotermická trubica

HL1, HL3 - Indikátor napájania

HL2, HL4 - Indikátor ohrevu

KM1,KM2 - stýkače

E - Uzemnené
