Producttype	Elektrische kookplaat met opbergkast
Model	RCEG80700CSG (RCEG-80/700CSG)
Merk	Royal Catering
Afmetingen (L x D x H)	800 x 740 x 930 mm
Gewicht	101 kg
Elektrische voeding	400 V / 3~ / 50 Hz
Vermogen	10,8 kW
Beschermingsgraad	IPX4
Materiaal van de plaat	Metaal (niet nader gespecificeerd)
Temperatuurbereik	Instelbaar via thermostaat (niet gespecificeerd)
Bedieningstype	Draaiknopthermostaat met indicatielampjes
Indicatielampjes	Groen (voeding), Geel (verwarming)
Olieopvangbak	Ja, regelmatig legen
Gebruik	Huishoudelijk en commercieel gebruik
Installatie	Stabiel oppervlak, 10 cm vrije ruimte aan de zijkanten, 20 cm aan de achterkant, aarding verplicht
Onderhoud en reiniging	Afvegen met een vochtige doek en een niet-corrosief reinigingsmiddel; geen water direct gebruiken
Veiligheid	Aardlekschakelaar en differentieelschakelaar aanbevolen; installatie door een gecertificeerd elektricien
Reserveonderdelen en repareerbaarheid	Zekering, elektrothermische buis, temperatuurregelaar, contactoren, vervangbare indicatielampjes
Algemene informatie	Handleiding beschikbaar in meerdere talen; neem contact op met [e-mail] voor vertaling

Veelgestelde vragen - RCEG80700CSG Royal Catering

Hoe installeer ik de Royal Catering RCEG80700CSG grillplaat?

Plaats het apparaat op een stabiele ondergrond met ten minste 10 cm vrije ruimte aan de zijkanten en 20 cm aan de achterkant. De voeding moet overeenkomen met de aangegeven spanning (400 V/3~). Laat een netschakelaar, een aardlekschakelaar en een beveiligingsinrichting installeren door een gecertificeerd elektricien. De apparatuur moet correct geaard zijn.

Hoe schakel ik de plaat in en gebruik ik deze?

Zorg dat de voeding is aangesloten. Draai de thermostaat met de klok mee om de gewenste temperatuur in te stellen. Het groene lampje gaat branden om aan te geven dat de voeding aan staat, en het gele lampje brandt tijdens het verwarmen. Wanneer de temperatuur is bereikt, gaat het gele lampje uit en het groene weer aan. De thermostaat handhaaft automatisch de temperatuur.

Wat te doen als het stroomlampje uit is en de plaat niet opwarmt?

Controleer de zekering van de hoofdschakelaar: vervang deze als deze defect is. Zorg er ook voor dat de stroomkabel goed is aangesloten en draai deze indien nodig vast.

Waarom brandt het stroomlampje maar wordt de plaat niet warm?

Dit kan komen door losse verbindingen van de elektrothermische buis of een defecte buis. Controleer en draai de verbindingen vast, of vervang de elektrothermische buis.

Hoe reinig ik de grillplaat?

Schakel voor het reinigen de stroom uit. Veeg het oppervlak en het snoer af met een vochtige doek en een niet-corrosief reinigingsmiddel. Gebruik geen water direct op de machine. Leeg regelmatig de olieopvangbak om overlopen te voorkomen.

Wat is de procedure bij een storing tijdens het gebruik?

Stop onmiddellijk met het gebruik van het apparaat en voer een grondige controle uit. Raadpleeg het gedeelte over probleemoplossing in de handleiding. Als het probleem aanhoudt, schakel dan een gekwalificeerde professional in.

Waar vind ik het elektrisch schema?

Het elektrisch schema is opgenomen in de gebruikershandleiding. U kunt de handleiding downloaden als PDF op de website notice-facile.com.

Hoe moet ik het apparaat aan het einde van zijn levensduur weggooien?

Gooi het apparaat niet bij het huishoudelijk afval. Breng het naar een inzamelpunt voor recycling van elektrische en elektronische apparaten. Volg de symbolen op het product en de verpakking.

Welke accessoires of reserveonderdelen zijn beschikbaar?

De reserveonderdelen omvatten: zekering, elektrothermische buis, temperatuurregelaar, contactoren, indicatielampjes. Gebruik alleen onderdelen van hetzelfde model en laat ze vervangen door een professional.

De handleiding is niet in mijn taal, hoe krijg ik deze?

Op de website notice-facile.com kunt u een vertaling aanvragen door uw taal te kiezen en uw e-mailadres op te geven. U ontvangt een specifiek vertaalde versie. De officiële versie is in het Engels.

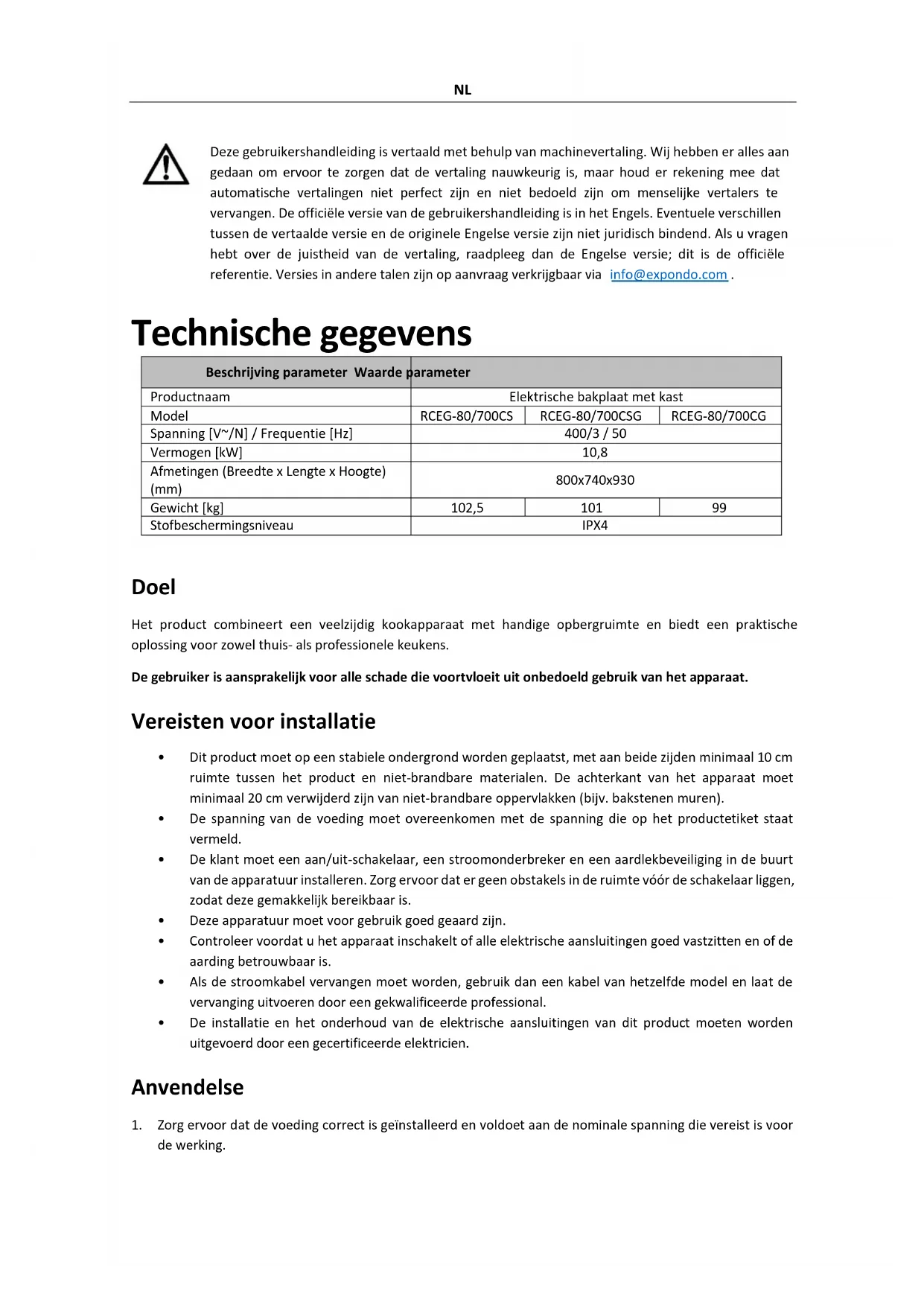

GEBRUIKSAANWIJZING RCEG80700CSG Royal Catering

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Elektrische bakplaat met kast
Model	RCEG-80/700CS	RCEG-80/700CSG	RCEG-80/700CG
Spanning [V~/N] / Frequentie [Hz]	400/3 / 50
Vermogen [kW]	10,8
Afmetingen (Breedte x Lengte x Hoogte) (mm)	800x740x930
Gewicht [kg]	102,5	101	99
Stofbeschermingsniveau	IPX4

Doel

Het product combineert een veelzijdig kookapparaat met handige opbergruimte en biedt een praktische oplossing voor zowel thuis- als professionele keukens.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

Vereisten voor installatie

• Dit product moet op een stabiele ondergrond worden geplaatst, met aan beide zijden minimaal 10 cm ruimte tussen het product en niet-brandbare materialen. De achterkant van het apparaat moet minimaal 20 cm verwijderd zijn van niet-brandbare oppervlakken (bijv. bakstenen muren).
• De spanning van de voeding moet overeenkomen met de spanning die op het productetiket staat vermeld.
• De klant moet een aan/uit-schakelaar, een stroomonderbreker en een aardlekbeveiliging in de buurt van de apparatuur installeren. Zorg ervoor dat er geen obstakels in de ruimte vóór de schakelaar liggen, zodat deze gemakkelijk bereikbaar is.
• Deze apparatuur moet voor gebruik goed geaard zijn.
• Controleer voordat u het apparaat inschakelt of alle elektrische aansluitingen goed vastzitten en of de aarding betrouwbaar is.
• Als de stroomkabel vervangen moet worden, gebruik dan een kabel van hetzelfde model en laat de vervanging uitvoeren door een gekwalificeerde professional.
• De installatie en het onderhoud van de elektrische aansluitingen van dit product moeten worden uitgevoerd door een gecertificeerde elektricien.

Anvendelse

1. Zorg ervoor dat de voeding correct is geïnstalleerd en voldoet aan de nominale spanning die vereist is voor de werking.

2. Schakel de stroom in. Het groene stroomlampje gaat branden. Dit geeft aan dat het apparaat stroom ontvangt. Draai de thermostaat met de klok mee om de gewenste temperatuur in te stellen. Het gele indicatielampje gaat branden en het groene indicatielampje gaat uit. Dit geeft aan dat het verwarmingselement is ingeschakeld en de bakplaat aan het opwarmen is.

3. Zodra de temperatuur de ingestelde waarde bereikt, schakelt de thermostaat automatisch de stroom uit. Het gele lampje gaat uit en het groene lampje gaat weer branden. Dit geeft aan dat het verwarmingselement is gestopt. Zodra de temperatuur iets daalt, schakelt de thermostaat automatisch de stroom weer in, gaat het gele lampje branden, gaat het groene lampje uit en begint het verwarmingselement opnieuw op te warmen. Deze cyclus houdt de temperatuur binnen een ingesteld bereik.

OPMERKING

• Controleer tijdens gebruik regelmatig de olie in de opvangbak om overlopen te voorkomen.
• Als er tijdens het gebruik afwijkingen optreden, stop dan onmiddellijk met het gebruik van het apparaat en voer een grondige controle uit voordat u het apparaat weer in gebruik neemt.

Onderhoud

• Zorg ervoor dat de stroomtoevoer is uitgeschakeld voordat u met schoonmaken of onderhoud begint, om ongelukken te voorkomen.
• Veeg na dagelijks gebruik het oppervlak en het netsnoer af met een vochtige doek en een niet-bijtend schoonmaakmiddel. Gebruik geen water om het apparaat rechtstreeks schoon te maken. Dit kan de elektrische onderdelen beschadigen.
  • Leeg de olieopvangbak regelmatig tijdens het schoonmaken om overlopen te voorkomen.

Problemen oplossen

Fenomeen	Mogelijke redenen	Behandelingsmethoden
De stroom is aangesloten, maar het indicatielampje is uit en de bakplaat wordt niet warm.	1. De zekering in de hoofdschakelaar is doorgebrand.2. De stroomkabel is los of niet goed aangesloten.	1. Vervang de zekering.2. Trek de stroomkabel strak.
Het lampje brandt, maar de bakplaat wordt niet warm.	1. Sommige elektrothermische buisverbindingen zitten los of zijn losgekoppeld.2. De elektrothermische buis is doorgebrand.	1. Controleer de aansluitingen en schroeven van de elektrothermische buis en draai deze goed vast.2. Vervang de elektrothermische buis.
Het lampje van de stroomindicator brandt, maar de temperatuurinstelling wordt niet verhoogd.	1. Temperatuurregelaar is doorgebrand.2. Contactors zijn doorgebrand.	1. Vervang de temperatuurregelaar.2. Vervang de contactors.
De temperatuurregeling werkt normaal, maar het indicatielampje gaat niet aan.	Het indicatielampje is doorgebrand of heeft een losse verbinding.	Vervang het indicatielampje of draai de verbinding vast.

Transport en opslag

• Behandel de producten met zorg en vermijd sterke trillingen tijdens het transport.
• Verpakte producten mogen niet gedurende langere tijd buiten worden bewaard. Bewaar ze in plaats daarvan in een goed geventileerd magazijn, vrij van corrosieve gassen. Zorg ervoor dat ze niet ondersteboven liggen.
• Als tijdelijke opslag noodzakelijk is, zorg er dan voor dat u de juiste maatregelen treft om de spullen tegen regen te beschermen.

Afvoeren van gebruikte apparaten

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.

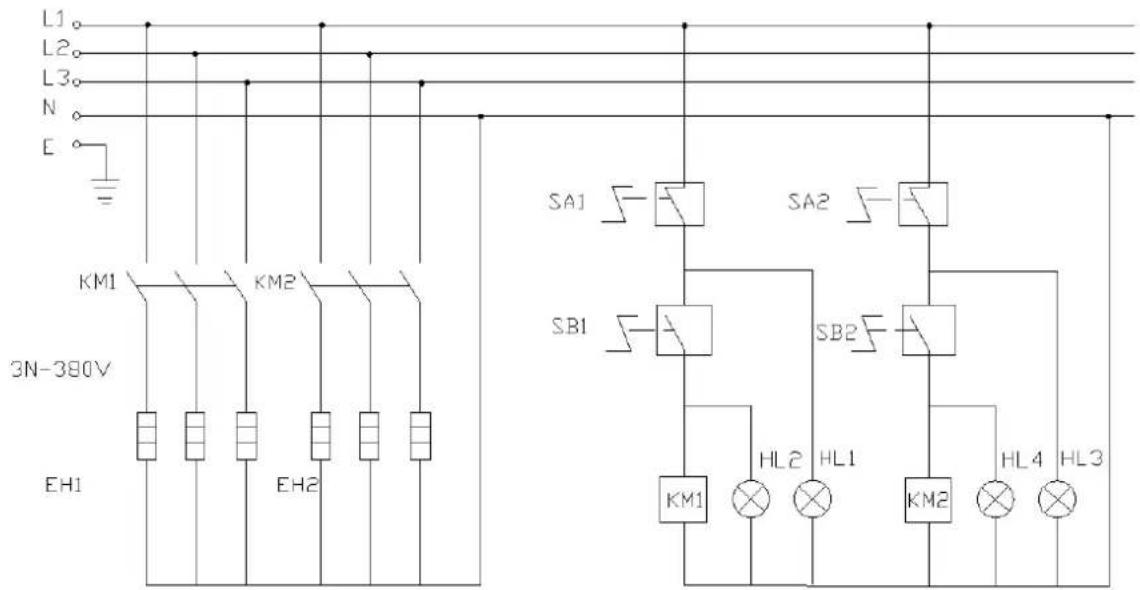

Elektrisch schema

SB1, SB2 - Temperatuurregelaar

EH - Elektrothermische buis
