RCEG80700CSG - Grilllap Royal Catering - Ingyenes használati útmutató

Termék típusa	Elektromos főzőlap tárolószekrénnyel
Modell	RCEG80700CSG (RCEG-80/700CSG)
Márka	Royal Catering
Méretek (Sz x M x Ma)	800 x 740 x 930 mm
Súly	101 kg
Elektromos csatlakozás	400 V / 3~ / 50 Hz
Teljesítmény	10,8 kW
Védettségi fokozat	IPX4
Lap anyaga	Fém (pontosan nincs meghatározva)
Hőmérséklet-tartomány	Termosztáttal állítható (nincs meghatározva)
Vezérlés típusa	Forgatható termosztát világító jelzőkkel
Jelzőlámpák	Zöld (tápfeszültség), Sárga (fűtés)
Olajgyűjtő tálca	Igen, rendszeresen üríteni kell
Felhasználás	Háztartási és kereskedelmi használatra
Telepítés	Stabil felület, 10 cm szabad hely az oldalakon, 20 cm hátul, kötelező földelés
Karbantartás és tisztítás	Nedves ruhával és nem maró hatású tisztítószerrel törölje le; ne használjon közvetlenül vizet
Biztonság	Ajánlott megszakító és hibaáram-védőkapcsoló; telepítés szakképzett villanyszerelő által
Pótalkatrészek és javíthatóság	Biztosíték, elektrotermikus cső, hőmérséklet-szabályozó, kontaktorok, cserélhető jelzőlámpák
Általános információk	Használati utasítás több nyelven elérhető; fordításért írjon a [e-mail] címre

Gyakran ismételt kérdések - RCEG80700CSG Royal Catering

Hogyan kell telepíteni a Royal Catering RCEG80700CSG grillplatnit?

Helyezze a készüléket stabil felületre, legalább 10 cm szabad hellyel az oldalakon és 20 cm-rel hátul. A tápfeszültségnek meg kell egyeznie a megadott feszültséggel (400 V/3~). Szereltessen be egy tápfeszültség-kapcsolót, megszakítót és védőberendezést szakképzett villanyszerelővel. A berendezést megfelelően földelni kell.

Hogyan kell bekapcsolni és használni a lapot?

Győződjön meg róla, hogy a tápellátás csatlakoztatva van. Forgassa el a termosztátot az óramutató járásával megegyező irányba a kívánt hőmérséklet beállításához. A zöld jelzőlámpa világít a tápellátás jelzésére, majd a sárga jelzőlámpa világít fűtés közben. Amikor a hőmérséklet elérte a kívánt értéket, a sárga lámpa kialszik, a zöld pedig újra világít. A termosztát automatikusan fenntartja a hőmérsékletet.

Mit tegyek, ha a tápellátás jelzőlámpája nem világít, és a lap nem melegszik?

Ellenőrizze a főkapcsoló biztosítékát: cserélje ki, ha kiégett. Győződjön meg arról is, hogy a tápkábel megfelelően csatlakozik, és szükség esetén húzza meg.

Miért világít a tápellátás jelzőlámpája, de a lap nem melegszik?

Ennek oka lehet az elektrotermikus cső laza csatlakozása vagy kiégett cső. Ellenőrizze és húzza meg a csatlakozásokat, vagy cserélje ki az elektrotermikus csövet.

Hogyan kell tisztítani a grillplatnit?

Tisztítás előtt kapcsolja ki a tápellátást. Törölje le a felületet és a kábelt nedves ruhával és nem maró hatású tisztítószerrel. Ne használjon közvetlenül vizet a gépen. Rendszeresen ürítse ki az olajgyűjtő tálcát, hogy elkerülje a túlfolyást.

Mi a teendő, ha használat közben meghibásodás lép fel?

Azonnal hagyja abba a készülék használatát, és végezzen alapos ellenőrzést. Olvassa el a használati utasítás hibaelhárítási részét. Ha a probléma továbbra is fennáll, hívjon szakképzett szakembert.

Hol találom az elektromos kapcsolási rajzot?

Az elektromos kapcsolási rajz a használati útmutatóban található. Letöltheti a használati utasítást PDF formátumban a notice-facile.com weboldalról.

Hogyan kell megsemmisíteni a készüléket élettartama végén?

Ne dobja a készüléket a háztartási hulladékba. Adja le egy elektromos és elektronikus berendezések gyűjtő- és újrahasznosító pontján. Kövesse a terméken és a csomagoláson található szimbólumokat.

Milyen tartozékok vagy pótalkatrészek állnak rendelkezésre?

A pótalkatrészek a következők: biztosíték, elektrotermikus cső, hőmérséklet-szabályozó, kontaktorok, világító jelzőlámpák. Csak azonos típusú alkatrészeket használjon, és cseréltesse szakemberrel.

A használati utasítás nem az én nyelvemen van, hogyan szerezhetem meg?

A notice-facile.com weboldalon kérhet fordítást a nyelv kiválasztásával és e-mail címének megadásával. Külön lefordított verziót kap. A hivatalos verzió angol nyelvű.

HASZNÁLATI ÚTMUTATÓ RCEG80700CSG Royal Catering

Használati útmutató Brugsanvisning

Käyttöohje

Gebruiksaanwijzing

Bruksanvisning

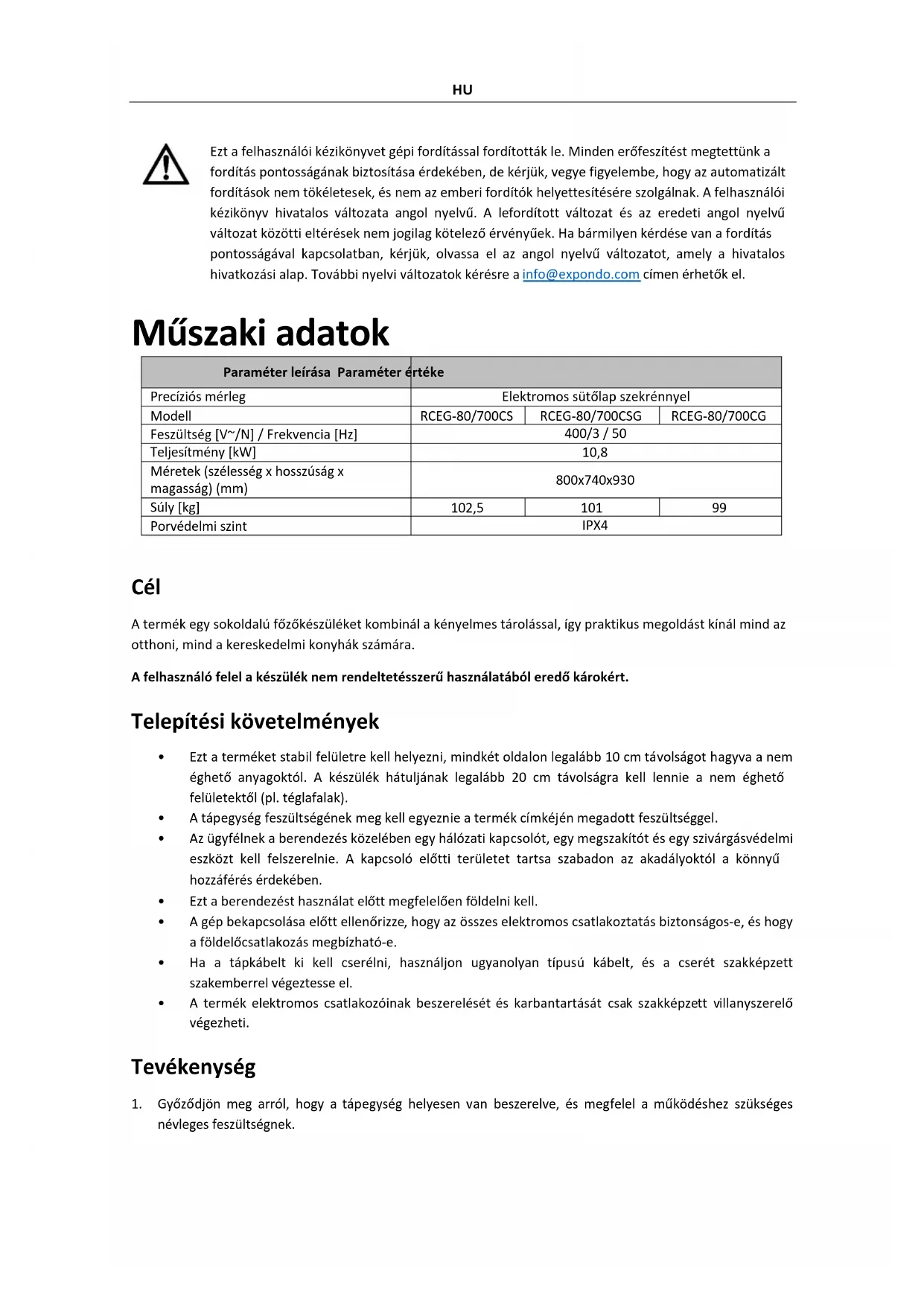

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Elektromos sütőlap szekrénnyel
Modell	RCEG-80/700CS	RCEG-80/700CSG	RCEG-80/700CG
Feszültség [V~/N] / Frekvencia [Hz]	400/3 / 50
Teljesítmény [kW]	10,8
Méretek (szélesség x hosszúság x magasság) (mm)	800x740x930
Súly [kg]	102,5	101	99
Porvédelmi szint	IPX4

Cél

A termék egy sokoldalú főzőkészüléket kombinál a kényelmes tárolással, így praktikus megoldást kínál mind az otthoni, mind a kereskedelmi konyhák számára.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

Telepítési követelmények

• Ezt a terméket stabil felületre kell helyezni, mindkét oldalon legalább 10 cm távolságot hagyva a nem éghető anyagoktól. A készülék hátuljának legalább 20 cm távolságra kell lennie a nem éghető felületektől (pl. téglafalak).
  • A tápegység feszültségének meg kell egyeznie a termék címkéjén megadott feszültséggel.
• Az ügyfélnek a berendezés közelében egy hálózati kapcsolót, egy megszakítót és egy szivárgásvédelmi eszközt kell felszerelnie. A kapcsoló előtti területet tartsa szabadon az akadályoktól a könnyű hozzáférés érdekében.
• Ezt a berendezést használat előtt megfelelően földelni kell.
• A gép bekapcsolása előtt ellenőrizze, hogy az összes elektromos csatlakoztatás biztonságos-e, és hogy a földelőcsatlakozás megbízható-e.
• Ha a tápkábelt ki kell cserélni, használjon ugyanolyan típusú kábelt, és a cserét szakképzett szakemberrel végeztesse el.
• A termék elektromos csatlakozóinak beszerelését és karbantartását csak szakképzett villanyszerelő végezheti.

Tevékenység

1. Győződjön meg arról, hogy a tápegység helyesen van beszerelve, és megfelel a működéshez szükséges névleges feszültségnek.

2. Kapcsolja be a készüléket. A zöld tápellátás jelzőfény kigyullad, jelezve, hogy a készülék áramot kap. A kívánt hőmérséklet beállításához forgassa el a termosztátot az óramutató járásával megegyező irányba. A sárga jelzőfény kigyullad, a zöld jelzőfény pedig kialszik, jelezve, hogy a fűtőelem beindult, és a sütőlap melegszik.

3. Amint a hőmérséklet eléri a beállított értéket, a termosztát automatikusan kikapcsolja az áramellátást. A sárga kijelző kialszik, és a zöld kijelző ismét kigyullad, jelezve, hogy a fűtőelem leállt. Ahogy a hőmérséklet enyhén csökken, a termosztát automatikusan visszaállítja a tápellátást, a sárga jelzés bekapcsol, a zöld jelzés kikapcsol, és a fűtőelem elkezd újrafütni. Ez a ciklus egy meghatározott tartományon belül tartja a hőmérsékletet.

MEGJEGYZÉS

• Használat közben rendszeresen ellenőrizze a gyűjtődobozban lévő olajat, hogy elkerülje a túlcsordulást.
• Ha működés közben bármilyen rendellenesség jelentkezik, azonnal hagyja abba a készülék használatát, és a működés folytatása előtt végezzen alapos ellenőrzést.

KARBANTARTÁS

• Tisztítás és karbantartás előtt a balesetek elkerülése érdekében győződjön meg arról, hogy az áramellátás ki van kapcsolva.
• A napi használat után nedves ruhával és korróziómentes tisztítószerrel törölje át a felületet és a tápkábelt. Ne használjon közvetlenül vizet a gép tisztításához, mert ez károsíthatja az elektromos alkatrészeket.
  • A tisztítás során rendszeresen ürítse ki az olajgyűjtő dobozt, hogy elkerülje a túlcsordulást.

Hibaelhárítás

Jelenség	Lehetséges okok	Kezelési módszerek
A tápellátás be van kapcsolva, de a visszajelző lámpa nem világít, és a sütőlap nem melegszik fel.	1. A főkapcsolóban lévő biztosíték kiégett.2. A tápvezeték laza vagy nem megfelelően van csatlakoztatva.	1. Cserélje ki a biztosítékot2. Húzza meg a tápvezetéket.
A teljesítményjelző lámpa világít, de a sütőlap nem melegszik.	1. Néhány elektrotermikus csőcsatlakozás meglazult vagy megszakadt.2. Az elektrotermikus cső kiégett.	1. Ellenőrizze és húzza meg az elektrotermikus cső csatlakozásait és csavarjait.2. Cserélje ki az elektrotermikus csövet.
A teljesítményjelző lámpa világít, de a hőmérséklet-beállítás nem melegszik fel.	1. A hőmérséklet-szabályozó kiégett.2. A kontaktorok kiégtek.	1. Cserélje ki a hőmérséklet-szabályozót.2. Cserélje ki a kontaktorokat.
A hőmérséklet-szabályozók normálisan működnek, de a visszajelző lámpa nem világít.	A jelzőlámpa kiégett vagy meglazult a csatlakozó.	Cserélje ki a jelzőlámpát, vagy húzza meg a csatlakozást.

Szállítás és tárolás

• A termékeket óvatosan kezelje, hogy szállítás közben elkerülje az erős rezgéseket.

- A csomagolt termékeket nem szabad hosszabb ideig a szabadban tárolni. Ehelyett tárolja őket egy jó szellőző, maró gázoktól mentes raktárban. Győződjön meg róla, hogy nem fejjel lefelé vannak elhelvezye.

- Ha ideiglenes tárolásra van szükség, gondoskodjon a megfelelő esővédelmi intézkedések végrehajtásáról.

Használt eszközök ártalmatlanítása

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.

Elektromos diagram

SA1, SA2 - Termosztát
SB1, SB2 - Hőmérséklet szabályozó
EH - Elektrotermikus cső
HL1, HL3 - Teljesítményjelző
HL2, HL4 - Fűtésjelző
KM1,KM2 - Kapcsolattartók
E - Földelve
