Type de produit	Plaque de cuisson électrique avec armoire de rangement
Modèle	RCEG80700CSG (RCEG-80/700CSG)
Marque	Royal Catering
Dimensions (L x P x H)	800 x 740 x 930 mm
Poids	101 kg
Alimentation électrique	400 V / 3~ / 50 Hz
Puissance	10,8 kW
Indice de protection	IPX4
Matériau de la plaque	Métal (non spécifié précisément)
Plage de température	Réglable via thermostat (non spécifiée)
Type de commande	Thermostat rotatif avec voyants lumineux
Voyants	Vert (alimentation), Jaune (chauffe)
Bac de récupération d'huile	Oui, à vider régulièrement
Utilisation	Usage domestique et commercial
Installation	Surface stable, 10 cm d'espace libre sur les côtés, 20 cm à l'arrière, mise à la terre obligatoire
Entretien et nettoyage	Essuyer avec un chiffon humide et un nettoyant non corrosif ; ne pas utiliser d'eau directement
Sécurité	Disjoncteur et interrupteur différentiel recommandés ; installation par un électricien certifié
Pieces détachées et réparabilité	Fusible, tube électrothermique, régulateur de température, contacteurs, voyants remplaçables
Informations générales	Notice disponible en plusieurs langues ; contact [e-mail] pour traduction

FOIRE AUX QUESTIONS - RCEG80700CSG Royal Catering

Comment installer la plaque de grill Royal Catering RCEG80700CSG ?

Placez l'appareil sur une surface stable avec au moins 10 cm d'espace libre sur les côtés et 20 cm à l'arrière. L'alimentation doit correspondre à la tension indiquée (400 V/3~). Faites installer un interrupteur d'alimentation, un disjoncteur et un dispositif de protection par un électricien certifié. L'équipement doit être correctement mis à la terre.

Comment allumer et utiliser la plaque ?

Assurez-vous que l'alimentation est branchée. Tournez le thermostat dans le sens des aiguilles d'une montre pour régler la température souhaitée. Le voyant vert s'allume pour indiquer l'alimentation, puis le voyant jaune s'allume pendant la chauffe. Lorsque la température est atteinte, le voyant jaune s'éteint et le vert se rallume. Le thermostat maintient automatiquement la température.

Que faire si le voyant d'alimentation est éteint et que la plaque ne chauffe pas ?

Vérifiez le fusible de l'interrupteur principal : remplacez-le s'il est grillé. Assurez-vous également que la ligne électrique est bien connectée et resserrez-la si nécessaire.

Pourquoi le voyant d'alimentation est allumé mais la plaque ne chauffe pas ?

Cela peut être dû à des connexions desserrées du tube électrothermique ou à un tube grillé. Vérifiez et serrez les connexions, ou remplacez le tube électrothermique.

Comment nettoyer la plaque de grill ?

Avant le nettoyage, coupez l'alimentation. Essuyez la surface et le cordon avec un chiffon humide et un nettoyant non corrosif. N'utilisez pas d'eau directement sur la machine. Videz régulièrement le bac de récupération d'huile pour éviter tout débordement.

Quelle est la procédure en cas de dysfonctionnement pendant l'utilisation ?

Arrêtez immédiatement d'utiliser l'appareil et effectuez une vérification approfondie. Consultez la section de dépannage de la notice. Si le problème persiste, faites appel à un professionnel qualifié.

Où puis-je trouver le schéma électrique ?

Le schéma électrique est inclus dans la notice d'utilisation. Vous pouvez télécharger la notice au format PDF sur le site notice-facile.com.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil dans les déchets ménagers. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Respectez les symboles sur le produit et l'emballage.

Quels sont les accessoires ou pièces détachées disponibles ?

Les pièces détachées incluent : fusible, tube électrothermique, régulateur de température, contacteurs, voyants lumineux. Utilisez uniquement des pièces du même modèle et faites remplacer par un professionnel.

La notice n'est pas dans ma langue, comment l'obtenir ?

Sur le site notice-facile.com, vous pouvez demander une traduction en choisissant votre langue et en fournissant votre adresse email. Vous recevrez une version traduite spécifiquement. La version officielle est en anglais.

MODE D'EMPLOI RCEG80700CSG Royal Catering

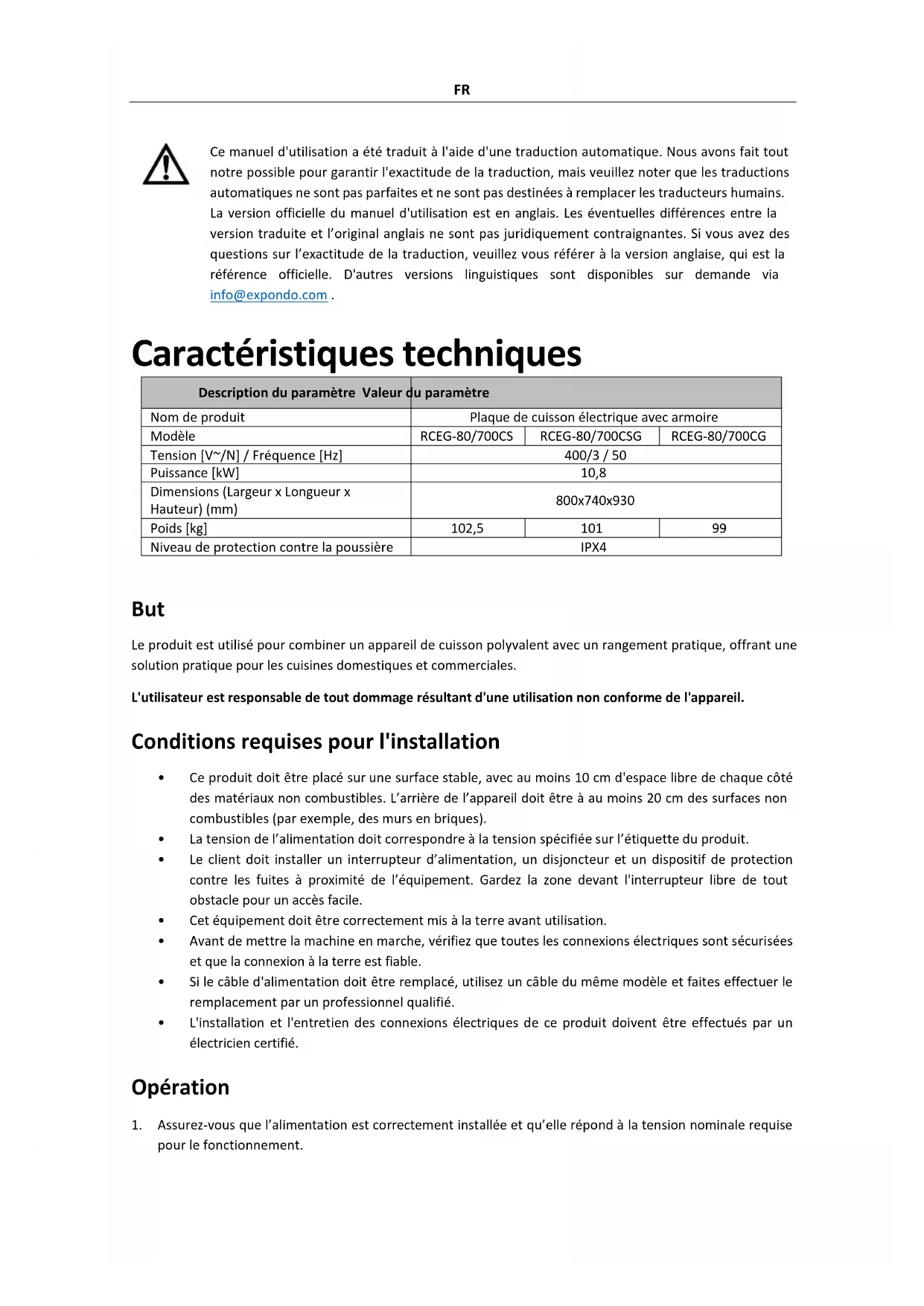

Manuel d'utilisation

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez noter que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à remplacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les éventuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous référer à la version anglaise, qui est la référence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail].

Caractéristiques techniques

Description du paramètre Valeur du paramètre
Nom de produit	Plaque de cuisson électrique avec armoire
Modèle	RCEG-80/700CS	RCEG-80/700CSG	RCEG-80/700CG
Tension [V~/N] / Fréquence [Hz]	400/3 / 50
Puissance [kW]	10,8
Dimensions (Largeur x Longueur x Hauteur) (mm)	800x740x930
Poids [kg]	102,5	101	99
Niveau de protection contre la poussière	IPX4

But

Le produit est utilisé pour combiner un appareil de cuisson polyvalent avec un rangement pratique, offrant une solution pratique pour les cuisines domestiques et commerciales.

L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.

Conditions requises pour l'installation

• Ce produit doit être placé sur une surface stable, avec au moins 10 cm d'espace libre de chaque côté des matériaux non combustibles. L'arrière de l'appareil doit être à au moins 20 cm des surfaces non combustibles (par exemple, des murs en briques).
• La tension de l'alimentation doit correspondre à la tension spécifiée sur l'étiquette du produit.
• Le client doit installer un interrupteur d'alimentation, un disjoncteur et un dispositif de protection contre les fuites à proximité de l'équipement. Gardez la zone devant l'interrupteur libre de tout obstacle pour un accès facile.
• Cet équipement doit être correctement mis à la terre avant utilisation.
• Avant de mettre la machine en marche, vérifiez que toutes les connexions électriques sont sécurisées et que la connexion à la terre est fiable.
• Si le câble d'alimentation doit être remplacé, utilisez un câble du même modèle et faites effectuer le remplacement par un professionnel qualifié.
• L'installation et l'entretien des connexions électriques de ce produit doivent être effectués par un électricien certifié.

Opération

1. Assurez-vous que l'alimentation est correctement installée et qu'elle répond à la tension nominale requise pour le fonctionnement.

2. Allumez l'appareil. Le voyant d'alimentation vert s'allume, indiquant que l'appareil reçoit de l'énergie. Tournez le thermostat dans le sens des aiguilles d'une montre pour régler la température souhaitée. Le voyant jaune s'allume et le voyant vert s'éteint, signalant que l'élément chauffant a démarré et que la plaque chauffante chauffe.

3. Une fois que la température atteint le point de consigne, le thermostat coupe automatiquement l'alimentation. Le voyant jaune s'éteint et le voyant vert s'allume à nouveau, indiquant que l'élément chauffant s'est arrêté. Lorsque la température diminue légèrement, le thermostat rétablit automatiquement l'alimentation, le voyant jaune s'allume, le voyant vert s'éteint et l'élément chauffant commence à se réchauffer. Ce cycle maintient la température dans une plage définie.

NOTE

• Pendant l'utilisation, vérifiez régulièrement le niveau d'huile dans le bac de récupération pour éviter tout débordement.
• Si des anomalies surviennent pendant le fonctionnement, arrêtez immédiatement d'utiliser l'appareil et effectuez une vérification approfondie avant de reprendre son fonctionnement.

ENTRETIEN

• Avant le nettoyage et l'entretien, assurez-vous que l'alimentation électrique est coupée pour éviter les accidents.
• Après une utilisation quotidienne, essuyez la surface et le cordon d'alimentation avec un chiffon humide et un nettoyant non corrosif. N'utilisez pas d'eau directement pour nettoyer la machine, car cela pourrait endommager ses composants électriques.
  • Videz régulièrement le bac de récupération d'huile lors du nettoyage pour éviter tout débordement.

Résolution de problèmes

Phénomène	Raisons possibles	Méthodes de manipulation
L'alimentation est connectée, mais le voyant est éteint et la plaque chauffante ne chauffe pas.	1. Le fusible de l'interrupteur principal est grillé.2. La ligne électrique est lâche ou n'est pas correctement connectée.	1. Remplacez le fusible2. Resserrez la ligne électrique.
Le voyant d'alimentation est allumé, mais la plaque chauffante ne chauffe pas.	1. Certaines connexions de tubes électrothermiques sont desserrées ou déconnectées.2. Le tube électrothermique est grillé.	1. Vérifiez et serrez les connexions et les vis du tube électrothermique.2. Remplacer le tube électrothermique.
Le voyant d'alimentation est allumé, mais le réglage de température ne chauffe pas.	1. Le régulateur de température est grillé.2. Les contacteurs sont grillés.	1. Remplacer le régulateur de température.2. Remplacer les contacteurs.
Les contrôles de température fonctionnent normalement, mais le voyant ne s'allume pas.	Le voyant lumineux est grillé ou sa connexion est lâche.	Remplacez le voyant lumineux ou resserrez la connexion.

Transport et stockage

- Manipuler les produits avec précaution afin d'éviter de fortes vibrations pendant le transport.

- Les produits emballés ne doivent pas être stockés à l'extérieur pendant des périodes prolongées. Stockez-les plutôt dans un entrepôt bien ventilé et exempt de gaz corrosifs. Assurez-vous qu'ils ne sont pas placés à l'envers.

- Si un stockage temporaire est nécessaire, assurez-vous de mettre en œuvre des mesures de protection contre la pluie appropriées.

Élimination des appareils usagés

Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement.

Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.

Schéma électrique

SB1, SB2 - Contrôleur de température

EH - Tube électrothermique

HL1, HL3 - Indicateur d'alimentation

HL2, HL4 - Indicateur de chauffe

KM1,KM2 - Contacteurs

E - Fondé
