Produkto tipas	Elektrinė kaitlentė su laikymo spintele
Modelis	RCEG80700CSG (RCEG-80/700CSG)
Prekės ženklas	Royal Catering
Matmenys (Ilgis x Plotis x Aukštis)	800 x 740 x 930 mm
Svoris	101 kg
Maitinimo šaltinis	400 V / 3~ / 50 Hz
Galia	10,8 kW
Apsaugos klasė	IPX4
Plokštės medžiaga	Metalas (nenurodyta tiksliai)
Temperatūros diapazonas	Reguliuojamas termostatu (nenurodyta)
Valdymo tipas	Sukamasis termostatas su šviesos indikatoriais
Indikatoriai	Žalia (maitinimas), Geltona (šildymas)
Alyvos surinkimo indas	Taip, reguliariai ištuštinamas
Naudojimas	Buitinis ir komercinis naudojimas
Montavimas	Stabilus paviršius, 10 cm laisvos vietos šonuose, 20 cm gale, privalomas įžeminimas
Priežiūra ir valymas	Nuvalyti drėgna šluoste ir nekoroziniu valikliu; nenaudoti vandens tiesiogiai
Sauga	Rekomenduojami grandinės pertraukiklis ir diferencialinis jungiklis; montavimą atlieka sertifikuotas elektrikas
Atsarginės dalys ir remontas	Saugiklis, elektroterminis vamzdis, temperatūros reguliatorius, kontaktoriai, keičiami indikatoriai
Bendra informacija	Instrukcija prieinama keliomis kalbomis; susisiekite [e-mail] dėl vertimo

Dažnai užduodami klausimai - RCEG80700CSG Royal Catering

Kaip sumontuoti Royal Catering RCEG80700CSG kepsninės plokštę?

Padėkite prietaisą ant stabilaus paviršiaus, palikdami bent 10 cm laisvos vietos šonuose ir 20 cm gale. Maitinimas turi atitikti nurodytą įtampą (400 V/3~). Įrenginį prijunkite per maitinimo jungiklį, grandinės pertraukiklį ir apsauginį įtaisą, sumontuotą sertifikuoto elektriko. Įranga turi būti tinkamai įžeminta.

Kaip įjungti ir naudoti plokštę?

Įsitikinkite, kad maitinimas prijungtas. Sukite termostatą pagal laikrodžio rodyklę, kad nustatytumėte norimą temperatūrą. Žalias indikatorius užsidega, rodydamas maitinimą, o geltonas indikatorius užsidega šildymo metu. Pasiekus temperatūrą, geltonas indikatorius užgesta, o žalias vėl užsidega. Termostatas automatiškai palaiko temperatūrą.

Ką daryti, jei maitinimo indikatorius yra išjungtas ir plokštė nešildo?

Patikrinkite pagrindinio jungiklio saugiklį: pakeiskite, jei jis perdegęs. Taip pat įsitikinkite, kad elektros linija yra gerai prijungta, ir priveržkite, jei reikia.

Kodėl maitinimo indikatorius dega, bet plokštė nešildo?

Tai gali lemti atsilaisvinusios elektroterminio vamzdžio jungtys arba perdegęs vamzdis. Patikrinkite ir priveržkite jungtis arba pakeiskite elektroterminį vamzdį.

Kaip išvalyti kepsninės plokštę?

Prieš valydami išjunkite maitinimą. Nuvalykite paviršių ir laidą drėgna šluoste ir nekoroziniu valikliu. Nenaudokite vandens tiesiogiai ant mašinos. Reguliariai ištuštinkite alyvos surinkimo indą, kad išvengtumėte perpildymo.

Kokia procedūra gedimo atveju naudojimo metu?

Nedelsdami nustokite naudoti prietaisą ir atlikite išsamų patikrinimą. Peržiūrėkite instrukcijos trikčių šalinimo skyrių. Jei problema išlieka, kreipkitės į kvalifikuotą specialistą.

Kur galiu rasti elektros schemą?

Elektros schema yra naudojimo instrukcijoje. Instrukciją PDF formatu galite atsisiųsti iš svetainės notice-facile.com.

Kaip išmesti prietaisą pasibaigus jo tarnavimo laikui?

Neišmeskite prietaiso su buitinėmis atliekomis. Pristatykite jį į elektrinių ir elektroninių prietaisų surinkimo ir perdirbimo punktą. Laikykitės simbolių ant gaminio ir pakuotės.

Kokie priedai ar atsarginės dalys yra prieinami?

Atsarginės dalys apima: saugiklį, elektroterminį vamzdį, temperatūros reguliatorių, kontaktorius, šviesos indikatorius. Naudokite tik to paties modelio dalis ir keiskite profesionaliai.

Instrukcija nėra mano kalba, kaip ją gauti?

Svetainėje notice-facile.com galite paprašyti vertimo pasirinkę savo kalbą ir nurodę el. pašto adresą. Gausite konkrečiai išverstą versiją. Oficiali versija yra anglų kalba.

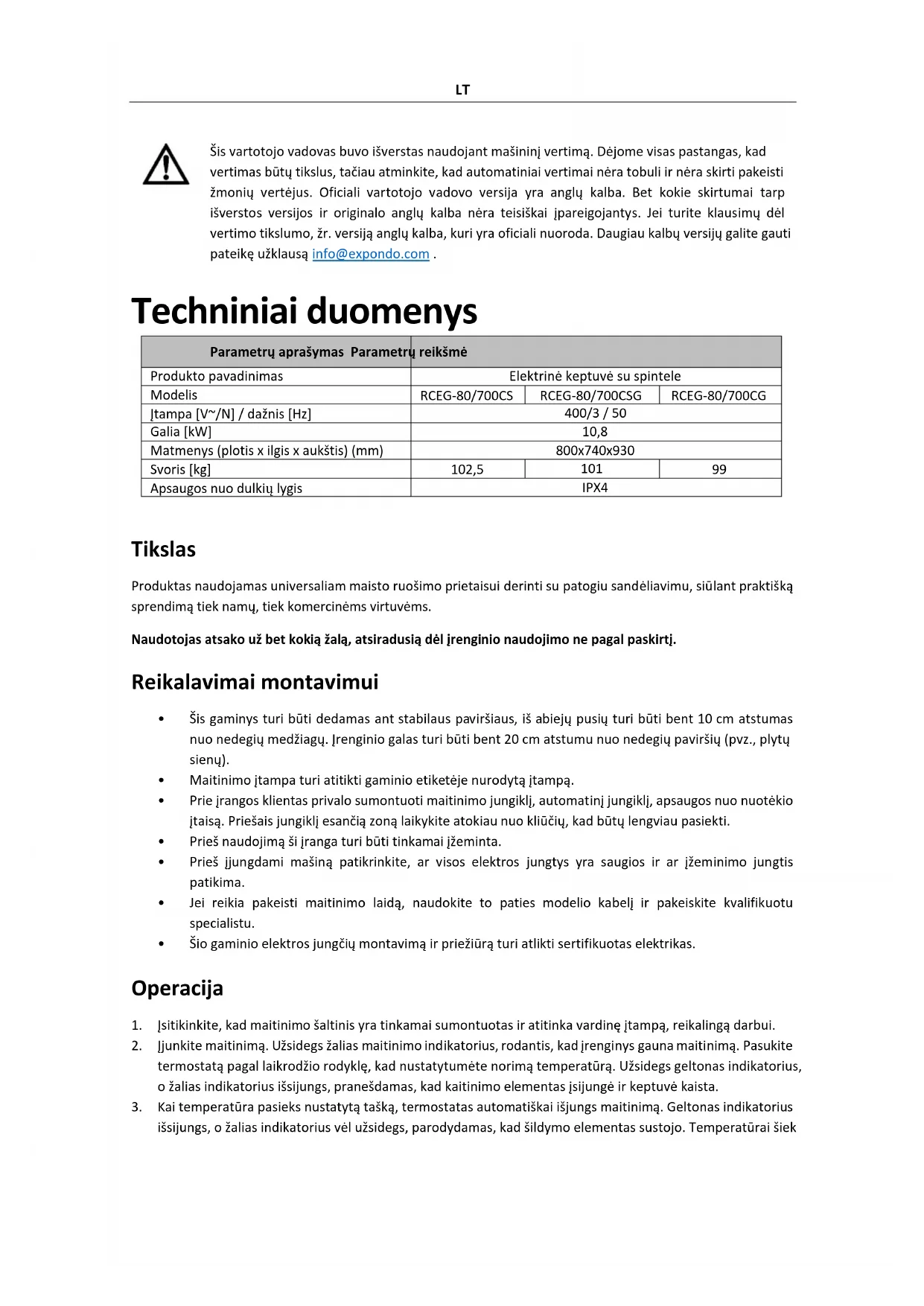

NAUDOJIMO INSTRUKCIJA RCEG80700CSG Royal Catering

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail] .

Techniniai duomenys

Parametru aprašymas Parametru reikšmė
Produkto pavadinimas	Elektrinė keptuvė su spintele
Modelis	RCEG-80/700CS	RCEG-80/700CSG	RCEG-80/700CG
Įtampa [V~/N] / dažnis [Hz]	400/3 / 50
Galia [kW]	10,8
Matmenys (plotis x ilgis x aukštis) (mm)	800x740x930
Svoris [kg]	102,5	101	99
Apsaugos nuo dulkių lygis	IPX4

Tikslas

Produktas naudojamas universaliam maisto ruošimo prietaisui derinti su patogiu sandėliavimu, siūlant praktišką sprendimą tiek namų, tiek komercinėms virtuvėms.

Naudotojas atsako už bet kokią żalą, atsiradusią dėl įrenginio naudojimo ne pagal paskirtį.

Reikalavimai montavimui

• Šis gaminys turi būti dedamas ant stabilaus paviršiaus, iš abiejų pusių turi būti bent 10 cm atstumas nuo nedegių medžiagų. Įrenginio galas turi būti bent 20 cm atstumu nuo nedegių paviršių (pvz., plytų sienų).
• Maitinimo įtampa turi atitikti gaminio etiketėje nurodytą įtampa.
• Prie įrangos klientas privalo sumontuoti maitinimo jungiklj, automatinį jungiklj, apsaugos nuo nuotėkio įtaisą. Priešais jungiklj esančią zoną laikykite atokiau nuo kliūčių, kad būtų lengviau pasiekti.
• Prieš naudojimą ši įranga turi būti tinkamai jžeminta.
• Prieš jjungdami mašiną patikrinkite, ar visos elektros jungtys yra saugios ir ar jžeminimo jungtis patikima.
• Jei reikia pakeisti maitinimo laidą, naudokite to paties modelio kabelį ir pakeiskite kvalifikuotu specialistu.
• Šio gaminio elektros jungčių montavimą ir priežiūrą turi atlikti sertifikuotas elektrikas.

Operacija

1. Įsitikinkite, kad maitinimo šaltinis yra tinkamai sumontuotas ir atitinka vardinę jtampa, reikalingą darbui.
2. Ijunkite maitinimą. Užsidegs žalias maitinimo indikatorius, rodantis, kad įrenginys gauna maitinimą. Pasukite termostatą pagal laikrodžio rodyklę, kad nustatytumėte norimą temperatūrą. Užsidegs geltonas indikatorius, o žalias indikatorius išsijungs, pranešdamas, kad kaitinimo elementas įsijungė ir keptuvė kaista.
3. Kai temperatūra pasieks nustatytą tašką, termostatas automatiškai išjungs maitinimą. Geltonas indikatorius išsijungs, o žalias indikatorius vėl užsidegs, parodydamas, kad šildymo elementas sustojo. Temperatūrai šiek

tiek nukritus, termostatas automatiškai atkurs maitinimą, užsidegs geltonas indikatorius, išsijungs žalias indikatorius, o kaitinimo elementas pradės šildyti. Šis ciklas palaiko temperatūrą nustatytame diapazone.

PASTABA

• Naudodami reguliariai tikrinkite alyvą surinkimo dėžėje, kad išvengtumėte perpildymo.
• Jei veikimo metu atsiranda kokių nors sutrikimų, nedelsdami nustokite naudoti prietaisą ir prieš tęsdami darbą atlikite išsamų patikrinimą.

Priežiūra

• Prieš valydami ir prižiūrėdami, įsitikinkite, kad maitinimas yra išjungtas, kad išvengtumėte nelaimingų atsitikimų.
• Po kasdienio naudojimo nuvalykite paviršių ir maitinimo laidą drėgna šluoste ir nekoroziniu valikliu. Nenaudokite vandens tiesiogiai mašinos valymui, nes galite sugadinti jos elektrinius komponentus.
• Valymo metu reguliariai ištuštinkite alyvos surinkimo dėže, kad išvengtumėte perpildymo.

Trikčių šalinimas

Fenomenas	Galimos Priežastys	Tvarkymo metodai
Maitinimas prijungtas, bet indikatorius nedega, o keptuvė nejkaista.	1. Perdegė pagrindinio jungiklio saugiklis.2. Maitinimo linija laisva arba netinkamai prijungta.	1. Pakeiskite saugiklj.2. Priveržkite maitinimo liniją.
Maitinimo indikatorius dega, bet keptuvė nejkaista.	1. Kai kurios elektroterminių vamzdžių jungtys yra laisvos arba atjungtos.2. Elektroterminis vamzdis perdegęs.	1. Patikrinkite ir priveržkite elektroterminio vamzdžio jungtis ir varžtus.2. Pakeiskite elektroterminį vamzdelį.
Maitinimo indikatoriaus lemputė dega, bet temperatūros nustatymas nejkaista.	1. Perdegė temperatūros reguliatorius.2. Kontaktoriai perdegę.	1. Pakeiskite temperatūros reguliatorių.2. Pakeiskite kontaktorius.
Temperatūros valdikliai veikia normaliai, tačiau indikatoriaus lemputė nejsijungia.	Indikatoriaus lemputė perdegusi arba turi laisvą jungtį.	Pakeiskite indikatoriaus lemputę arba priveržkite jungtį.

Transportavimas ir sandėliavimas

• Su gaminiais elkitės atsargiai, kad išvengtumėte stiprios vibracijos transportavimo metu.
• Supakuotų produktų negalima laikyti lauke ilgą laiką. Vietoj to laikykite juos gerai vėdinamame sandėlyje, kuriame nėra korozinių dujų. Įsitikinkite, kad jie nėra apversti.
• Jei būtinas laikinas saugojimas, būtinai įgyvendinkite tinkamas priemones, apsaugančias nuo lietaus.

Naudotų prietaisų išmetimas

Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jį į elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti

panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos.

Susisiekite su vietinėmis valdžios institucijomis dėl informacijos apie savo vietinę perdirbimo įmonę.

Elektros schema
