NÁVOD NA OBSLUHU RC-RT-01 Royal Catering

Používatel'ská príručka

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékol'vek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékol'vek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra Hodnota parametra
Názov produktu Rotisserie
Model	RC-RT-01
Menovité napätie [V~]/frekvencia [Hz] 400 / 50
Menovitý výkon [W] 8000
Hmotnost [kg] 106,72

Popis

Tento stroj sa používa na pečenie celých kurčiat, hovädzieho mäsa, porchetta atď., každý má priestor pre 4 až 6 kurčiat.

Používatel' je zodpovedný za akékol'vek škody spôsobené neúmyselným používaním zariadenia.

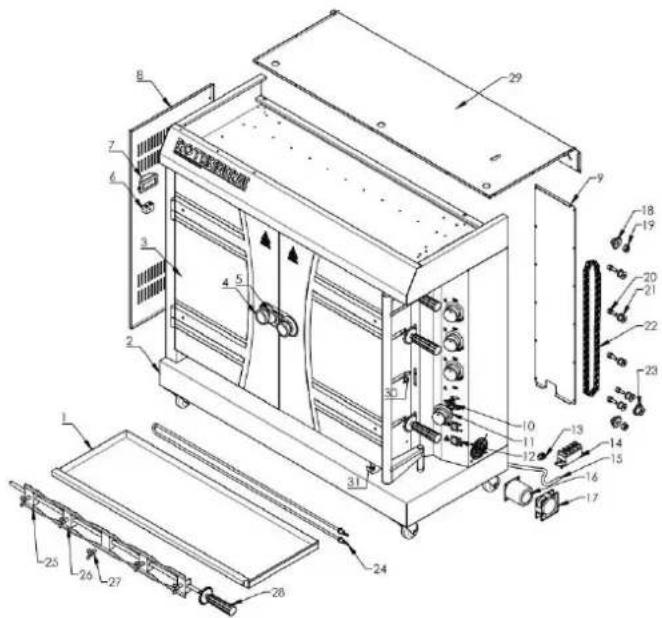

Schéma dielov

3	Sklenené	dvere
4	Rukováť dverí 2
5	Zámok	rukováte
6	Svetlo
7	Magnetický	terminál
8	L'avá bočná doska	1
9 Zadná krycia doska elektrickej riadiacej skrinky 1
10	Regulátor	teploty
11 tepl. Komponent gombíka 4
12	Prepínač zapnutia a vypnutia 2
13 Vedúci napájacieho kábla	1
14	Magnetický terminál
15	Napájací kábel
16	Motor
17	Ventilátor
18 Hnané ozubené koleso	2
19	Rozperka pre ozubené koleso 2
20	Objímka stredového hriadeľa prechodového kolesa	5
21	Prechodové koleso
22	reťaz	1
23	Hnacie ozubené koleso
24	Vyhrievacie teleso
25	Vidlica 1
26	Vidlica 2
27	Krádlová skrutka
28	Rotačná tyč	4
29	Horný kryt
30	Doska spony vidlice 4
31	Pevná doska zásobníka na vodu / olej	1

Pozor: Zapečatené časti nesmie používatel' obsluhovať.

Tipy na zostavenie

1. Pred použitím sa uistite, že napájanie zodpovedá tomu, čo je uvedené na typovom štítku alebo v tomto návode.
2. Nájdite veľkú a čistú plochu, na ktorej zmontujete svoj stroj.
3. V prípade potreby si pozrite schému dielov.
4. Odložte stroj na dobre vetrané miesto, aby ste prediš li nebezpečenstvu požiaru.
5. Udržujte zadnú čast' zariadenia vzdialenú od steny 50 cm alebo viac.
6. Stroj musí byť po inštalácii dostatočne stabilný, aby sa pri používaní netriasol.
7. Stroj by mal byť inštalovaný samostatne alebo s iným produktom podľa predpísaného rozsahu.
8. Pred uvedením do prevádzky skontrolujte, či nie sú uvolnené všetky časti a či je jednotka v prevádzkovom stave.
9. Na stroj neumiestňujte horľavé predmety, ako napríklad handričku. Ak to neurobíte, dôjde k požiaru.

Prevádzka

Návod na obsluhu:

Umiestnite stroj na rovnú plošinu, napájací kábel by mal byť pripojený k spínačom úniku. Pred použitím skontrolujte, či napätie napájacieho zdroja zodpovedá napätiu na typovom štítku a či vypínač a poistka používatela zodpovedajú požiadavkám napájania stroja. Telo musí byť správne uzemnené. Je zakázané umiestňovať trosky a výbušné predmety do blízkosti stroja. A udržujte ho v prostredí vd’aka špičkovému ventilačnému systému. Teplota v okolí by mala byť nižšia ako 50. Okrem toho je zakázané spaľovať vykurovacie rúrky nasucho, aby sa predlížila životnosť stroja.

Prevádzkové kroky:

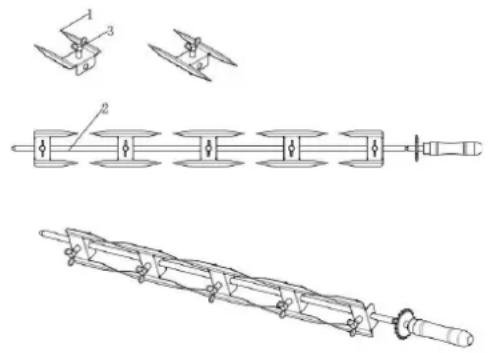

1. Otáčaním skrutiek proti smeru hodinových ručičiek uvoľnite vidličky na grilované kuracie mäso a potom nasadťe kurčatá na vidličky. Presuňte vidlice do vhodnej polohy a otáčaním skrutiek v smere hodinových ručičiek vidlicu zafixujte. Potom vložte tyče spät do stroja. Upravte polohu a dobre ich zaistite, keď sú v poriadku. Odporúča sa maximálne zaťaženie 6-8 kg na prút, aby sa predišlo akémukol’vek poškodeniu.

• Upozorňujeme, že vidlice sú ostré. V prípade potreby noste ochranné rukavice.

• Po nasadení plných kurčiat bude prút tažký. Vyberte ho alebo vložte oboma rukami.

• Zapnutie napájania (Napätie napájania by malo byť rovnaké ako na typovom štítku stroja a malí by ste nainštalovať hlavný vypínač, poistku a istič stroja). Zapnite stroj podľa vyššie uvedených krokov. Horáky začnú horieť a teplota stroja sa začne zvyšovať. Zapnite vypínač motora, vypínač ventilátora a vypínač svetla. Potom sa tyče začnú otáčať a kurčatá sa začnú opekať.

1. Otočná tyč je určená na pečené kurčatá. Môže sa postaviť na čistenie alebo upevnenie kurčiat. Kuracie mäso by sa malo vložiť do stredu vidlice. Počas otáčania tyčí sa otáčajú aj pečené kurčatá.
2. Nalejte vodu do zásobníka na olej a vždy si nechajte určité množstvo vody (Odporúčané množstvo vody je viac ako polovica zásobníka na vodu), aby ste zabránili vyschnutiu. Poznámka:

1 - Uvoľnite skrutku vody, najskôr vyskúš ajte pevnú dosku, potom môžete vybrat' zásobní k na vodu.

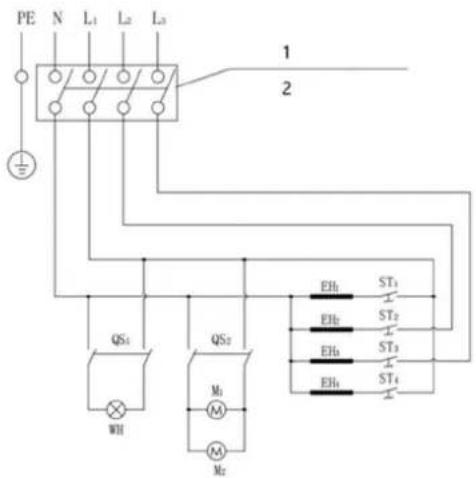

Skontrolujte obvod. Za inštaláciu tohto spotrebiča by mal byť zodpovedný inštalatér. Pred demontážou spotrebiča vypnite napájanie a nechajte spotrebič úplne vychladnút.

PE N L1 L2 L3 1 2 QS1 QS2 M1 M2 WH EHb ST3 ST2 EHb ST3 EHb ST4

1 - 400 V, 50 Hz; použí vatel' by mal otestovat' napájací zdroj s ochranou proti úniku.
2 - Odporúčame použit' napájací kábel 60 A, 4 m².

WH: Svetlo ST1-ST4: Termostat EH1-EH4: Vyhrievacie teleso

1. Všetky servisné a údržbárske operácie sa musia vykonávať po prerušení napájania.

2. Ak sa na stroji vyskytnú nejaké problémy, stroj nerozoberajte, len nám ho pošlite na opravu.

3. Ak stroj nebudete dlhší čas používat', odpojte siet'ovú zástrčku alebo vypnite hlavný vypí nač.
4. Odporúča sa každoročná kontrola a dotiahnutie kovových armatúr.
5. Pravidelne čistite stroj medzi jednotlivými použitiami, najmä po dlhom skladovaní.
6. Na čistenie použite mäkkú tkaninu alebo neutrálny čistiaci prostriedok (ak je to potrebné).
7. Na čistenie nepouží vajte ostré a/alebo kovové predmety (napr. drôtenú kefu alebo kovovú špachtl'u), pretože môžu poškodit' povrchový materiál stroja.
8. Pred čistením stroj a jeho súčasti nechajte vychladnút.
9. Nikdy nemanipulujte s horúcimi častami nechránenými rukami.
10. Zvyšky oleja v nádobe na olej by ste mali často čistiť.
11. Odporúča sa skladovanie v suchu. Ak je potrebné umiestnit' stroj vonku, mal by mat' vodotesné zariadenia.
12. Nedávajte stroj hore nohami.

Nevyhadzujte tento stroj do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Viac ako 90% stroja je celých vyrobených z kovu (napr. nehrdzavejúca ocel, železo, hliník, galvanický plech), ktorý je možné opätovne použit po spracovaní v špecifikovanej úpravni. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia. Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.
