RC-RT-01 - Grillilevy Royal Catering - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ammattimainen sähköinen grilliuuni
Merkki	Royal Catering
Malli	RC-RT-01
Nimellisjännite	400 V ~ / 50 Hz
Nimellisteho	8000 W
Paino	106,72 kg
Mitat (noin)	Noin 90 x 75 x 80 cm (L x S x K)
Päämateriaali	Ruostumaton teräs, rauta, alumiini
Tankojen lukumäärä	4 pyörivää tankoa
Kapasiteetti per tanko	4-6 kanaa (max 6-8 kg per tanko)
Lämmityselementtien lukumäärä	4
Säädettävä termostaatti	Kyllä, 4 lämpötilansäädintä
Automaattinen pyöritys	Kyllä, moottoroitu
Sisävalaistus	Kyllä
Tuulettin	Kyllä
Lasiovi	Kyllä, 2 ovea
Vesi-/öljykaukalo	Kyllä, irrotettava, täytä vähintään puolilleen
Maadoitus	Pakollinen
Suositeltu sähkösuojaus	60 A katkaisija, 4 mm² kaapeli
Puhdistus	Pehmeä liina ja neutraali puhdistusaine, vältä teräviä esineitä
Vuosittainen huolto	Tarkista ja kiristä metalliliittimet
Korjattavuus	Älä pura itse, ota yhteyttä valmistajaan
Käyttötarkoitus	Kanan, naudan, porchettan paistaminen
Asennusympäristö	Sisätiloissa, hyvin tuuletettu, lämpötila < 50°C, etäisyys seinästä ≥ 50 cm

Usein kysytyt kysymykset - RC-RT-01 Royal Catering

Kuinka koota grilliuuni RC-RT-01?

Aseta kone tasaiselle ja vakaalle alustalle hyvin tuuletettuun paikkaan, vähintään 50 cm päähän seinästä. Tarkista, että jännite vastaa tyyppikilven arvoa (400 V) ja että sähköasennuksessa on vikavirtasuoja. Katso osakaaviota kootaksesi irrotettavat osat, kuten tangot ja haarukat. Kiristä kaikki ruuvit kokoamisen jälkeen.

Kuinka pujottaa kanat tankoihin?

Löysää haarukoiden ruuveja kiertämällä vastapäivään. Aseta kanat haarukoihin keskittäen, ja kiristä ruuvit kiertämällä myötäpäivään. Käytä suojakäsineitä, sillä haarukat ovat teräviä. Suurin sallittu kuorma per tanko on 6-8 kg.

Mikä on suurin sallittu kuorma per tanko?

Suositeltu enimmäiskuorma on 6-8 kg per pyörivä tanko, jotta kone ei vaurioidu. Yhteensä 4 tankoa kestää enintään 32 kg.

Kuinka käynnistää grilliuuni?

Kun tangot on asennettu ja laite kytketty, sytytä pääkytkin. Säädä termostaatit jokaiselle lämmityselementille. Kytke sitten moottorin kytkin tankojen pyörittämistä varten, ja tarvittaessa tuulettimen ja valaistuksen kytkimet. Lämpötila nousee vähitellen.

Pitääkö öljykaukalo laittaa vettä?

Kyllä, täytä vesi-/öljykaukalo vedellä yli puoliväliin. Tämä estää öljyjäämien palamisen ja helpottaa puhdistusta. Varo koskettamasta lämmityselementtejä kaukaloa irrotettaessa.

Kuinka puhdistaa grilliuuni?

Irrota laite verkosta ja anna sen jäähtyä kokonaan. Käytä pehmeää liinaa ja neutraalia puhdistusainetta. Vältä teräviä tai metallisia esineitä, jotka voivat naarmuttaa pintaa. Puhdista vesi-/öljykaukalo säännöllisesti jokaisen käytön jälkeen.

Mitä turvatoimia on noudatettava?

Kone on maadoitettava oikein. Älä sijoita syttyviä esineitä lähelle. Älä kosketa lämmityselementtejä käytön aikana tai sen jälkeen. Pidä koneen takaosa vähintään 50 cm päässä seinästä. Laitetta ei saa käyttää ulkona tai kosteassa ympäristössä.

Mitä tehdä, jos toimintahäiriö ilmenee?

Katkaise sähkönsyöttö välittömästi. Älä yritä purkaa konetta itse; suljetut osat eivät ole käyttäjän käsiteltävissä. Ota yhteyttä Royal Cateringin jälkimarkkinapalveluun korjaustoimia varten.

Voiko grilliuunia käyttää ulkona?

Ei, grilliuuni on suunniteltu sisäkäyttöön hyvin tuuletetussa tilassa. Ympäristön lämpötila ei saa ylittää 50 °C. Jos sitä on käytettävä ulkona, se on suojattava sateelta ja kosteudelta, mutta tätä ei suositella.

Kuinka hävittää laite käyttöiän päätyttyä?

Älä heitä grilliuunia sekajätteeseen. Vie se hyväksyttyyn sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Yli 90% koneesta on kierrätettävää metallia (ruostumaton teräs, rauta, alumiini). Kysy paikallisesta kunnasta lähimmästä kierrätyskeskuksesta.

KÄYTTÖOHJE RC-RT-01 Royal Catering

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi Varras
Malli	RC-RT-01
Nimellisjännite [V~] / taajuus [Hz] 400 / 50
Nimellisteho [W] 8000
Paino [kg] 106,72

Kuvaus

Tätä konetta käytetään kokonaisten kanojen, naudanlihan, porchettan jne. paistamiseen, joissa kussakin on tilaa 4-6 kanalle.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

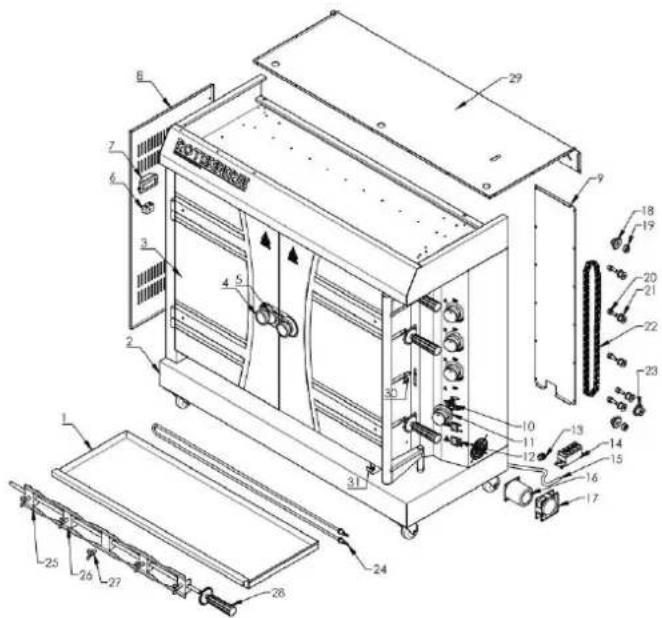

Osakaavio

Huomio: Käyttäjä ei saa käyttää suljettuja osia.

Osan numero Kuvaus Kappalemäärä
1	Vesi/öljyastia
2	Laitteen	runko
3	Lasi	Ovi
4	Ovenkahva
5	Kahvan	lukko
6	Kevyt
7	Magneettinen	liitin
8	Vasen	sivulevy
9	Sähköisen ohjausrasian takakansilevy 1
10	Lämpötilan	säädin
11 Temp.	Nupin komponentti 4
12	On-Off-kytkin
13	Virtajohdon	johtaja
14	Magneettinen	pääte
15	Virtakaapeli
16	Moottori
17	Puhallin
18	Vetävä ketjupyörä
19	Sprocket välikappale
20	Siirtymäpyörän keskiakseliholkki
21	Siirtymäpyörä
22	Ketju
23	Vetoketju
24	Lämmityselementti
25	Haarukka	1
26	Haarukka	2
27	Siipiruuvi
28	Pyörivä sauva
29	Yläkansi
30	Haarukan solkilevy
31 Vesi/öllyalusta kiinteä levy 1

Kokoamisvinkkejä

1. Varmista ennen käyttöä, että virtalähde vastaa arvokilvessä tai tässä käyttöoppaassa ilmoitettuja tietoja.
2. Etsi suuri ja puhdas alue, johon voit koota koneesi.
3. Katso tarvittaessa osakaaviota.
4. Aseta kone hyvin ilmastoituun paikkaan tulipalovaaran välttämiseksi.
5. Pidä koneen takaosa etäällä seinästä 50 cm tai enemmän.
6. Koneen on oltava riittävän vakaa asennuksen jälkeen, jotta se ei tärise käytön aikana.
7. Kone tulee asentaa yksinään tai yhdessä muun tuotteen kanssa määrätyn laajuuden mukaisesti.
8. Tarkista ennen käyttöä, että kaikki osat eivät ole löysällä ja että laite on toimintakunnossa.
9. Älä aseta koneen päälle syttyviä aineita, kuten pesulappua. Jos tätä ei tehdä, seurauksena on tulipalo.

Käyttö

Käyttöohje:

Aseta kone tasaiselle alustalle, virtajohto tulee liittää vuotopiirikytkimiin. Tarkista ennen käyttöä, että virtalähteen jännite vastaa arvokilvessä ilmoitettua jännitettä ja että käyttäjän virtakytkin ja sulake ovat koneen tehopyynnön mukaisia. Runko tulee maadoittaa kunnolla. Kiinteän ja räjähtävän esineen asettaminen koneen lähelle on kielletty. Ja pidä se ympäristössä erinomaisen ilmanvaihtojärjestelmän avulla. Lämpötilan tulee olla alle 50 astetta. Lisäksi lämmitysputken kuivapolttaminen on kiellettyä koneen käyttöiän pidentämiseksi.

Käyttövaiheet:

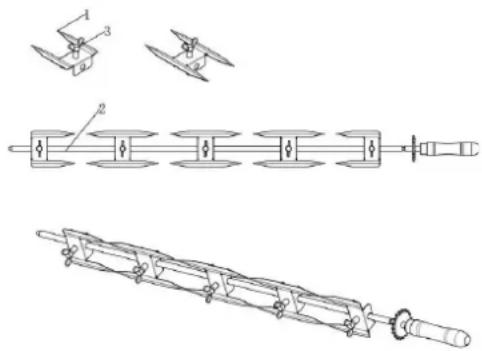

1. Kierrä ruuveja vastapäivään grillattujen kanan haarukoiden löysäämiseksi ja aseta sitten kanat haarukoille. Siirrä haarukat sopivaan asentoon ja kiinnitä haarukka kääntämällä ruuveja myötäpäivään. Aseta sitten tangot takaisin koneeseen. Säädä asentoa ja lukitse ne hyvin, kun ne ovat kunnossa. On suositeltavaa, että enimmäiskuorma on 6-8 kg per sauva vaurioiden välttämiseksi.

• Huomaa, että haarukat ovat teräviä. Käytä tarvittaessa suojakäsineitä.

• Vapa on painava, kun siihen on laitettu täysiä kanoja. Ota se ulos tai aseta se sisään molemmin käsin.

• Virran kytkminen päälle (virtajännitteen tulee olla sama kuin koneen tyyppikilvessä ja koneeseen tulee asentaa virtakytkin, sulake ja katkaisija). Sytytä kone yllä olevien vaiheiden mukaisesti. Polttimet alkavat palaa ja koneen lämpötila alkaa nousta. Kytke moottorin päälle-pois-kytkin, tuulettimen päälle-pois-kytkin ja valon päälle-pois-kytkin päälle. Sitten sauvat alkavat pyöriä ja kanat alkavat paistaa.

Moottorin päälle-pois-

Tuulettimen päälle-pois-

Valon päälle-pois-kytkin

1. Pyörivä sauva on paahdetuille kanoille. Se voidaan laittaa kanojen puhdistamiseen tai kiinnittämiseen. Kana tulee laittaa haarukan keskelle. Tankojen pyöriessä myös paahdetut kanat pyörivät.
2. Täytä vettä öljykaukaloon ja säilytä aina tietty määrä vettä (suositeltu vesimäärä on yli puolet vesilokerosta) kuivumisen estämiseksi. Huomautus:

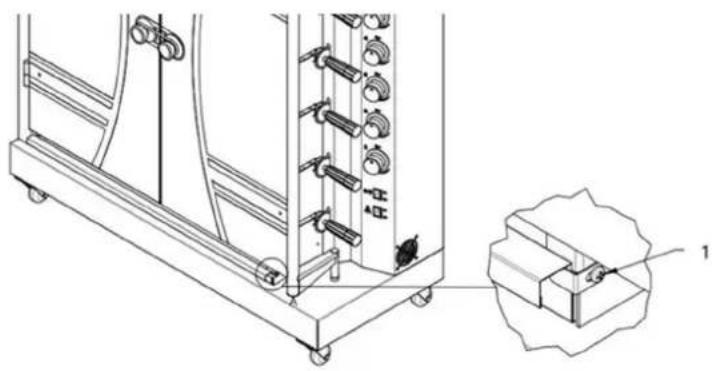

1 - Löysää ensin vesikokeilulevyn ruuvi, jonka jälkeen voit ottaa vesisäiliön pois.

Huomio: Kun käytät tätä konetta, älä koske sähkölämmitysalueeseen palovammojen välttämiseksi.

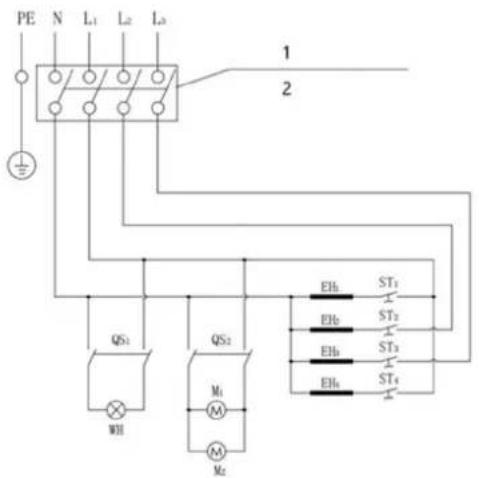

Sähkökaaviot

Tarkista piiri. Asentajan tulee olla vastuussa tämän laitteen asennuksesta. Katkaise virta ja anna laitteen jäähtyä kokonaan ennen laitteen purkamista.

1 - 400 V, 50 Hz; käyttäjän tulee testata virtalähde vuotosuojauksella.
2 - Suosittelemme käyttämään 60A, 4 m² virtajohtoa.

WH: Kevyt ST1-ST4: Termostaatti EH1-EH4: Lämmityselementti

QS1: On-Off-kytkin 1 QS2: On-Off-kytkin

2

M1: Moottori

M2:

Puhdistaminen ja huolto

1. Kaikki huolto- ja huoltotoimenpiteet on suoritettava virran katkaisun jälkeen.

2. Jos koneessa on ongelmia, älä irrota konetta, vaan lähetä se meille korjattavaksi.

3. Irrota pistoke pistorasiasta tai katkaise virtakytkin, jos laitetta ei käytetä pidempään aikaan.
4. Suosittelemme metalliosien vuosittaista tarkastusta ja kiristämistä.
5. Puhdista koneesi säännöllisesti käyttökertojen välillä, erityisesti pitkän varastoinnin jälkeen.
6. Käytä puhdistukseen pehmeää kangasta tai neutraalia puhdistusainetta (tarvittaessa).
7. Vältä terävien ja/tai metallisten esineiden (esim. teräsharjan tai metallilastan) käyttöä puhdistukseen, koska ne voivat vahingoittaa koneen pintamateriaalia.
8. Jäähdytä kone ja sen osat ennen puhdistamista.
9. Älä koskaan käsittele kuumia osia suojaamattomilla käsillä.
10. Öljykaukalossa olevat öljyjäämät tulee puhdistaa usein.
11. Kuivavarastointi on suositeltavaa. Jos kone on tarpeen laittaa ulkoilmaan, siinä tulee olla vedenpitävät tilat.
12. Älä aseta konetta ylösalaisin.

Käytettyjen laitteiden hävittäminen

Älä hävitä tätä konetta kunnalliseen jätehuoltoon. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Yli 90 % koneesta on valmistettu kokonaan metallista (esim. ruostumaton teräs, rauta, alumiini, galvanoitu metallilevy), joka voidaan käyttää uudelleen käsittelyn jälkeen määrätyssä käsittelylaitoksessa. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun. Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
