Termék típusa	Professzionális elektromos forgósütő
Márka	Royal Catering
Modell	RC-RT-01
Névleges feszültség	400 V ~ / 50 Hz
Névleges teljesítmény	8000 W
Súly	106,72 kg
Méretek (kb.)	Körülbelül 90 x 75 x 80 cm (H x Mé x Ma)
Fő anyag	Rozsdamentes acél, vas, alumínium
Nyársak száma	4 forgó nyárs
Kapacitás nyársanként	4-6 csirke (max. 6-8 kg nyársanként)
Fűtőelemek száma	4
Állítható termosztát	Igen, 4 hőmérséklet-szabályozó
Automatikus forgatás	Igen, motoros
Belső világítás	Igen
Ventilátor	Igen
Üvegajtó	Igen, 2 ajtó
Víz/olaj tálca	Igen, eltávolítható, töltse legalább félig
Földelés	Kötelező
Ajánlott elektromos védelem	60 A-es megszakító, 4 mm²-es kábel
Tisztítás	Puha rongy és semleges tisztítószer, kerülje az éles tárgyakat
Éves karbantartás	Ellenőrizze és húzza meg a fém szerelvényeket
Javíthatóság	Ne szerelje szét saját maga, lépjen kapcsolatba a gyártóval
Rendeltetésszerű használat	Csirke, marha, porchetta sütése
Telepítési környezet	Beltéri, jól szellőző, hőmérséklet < 50°C, faltávolság ≥ 50 cm

Gyakran ismételt kérdések - RC-RT-01 Royal Catering

Hogyan kell összeszerelni az RC-RT-01 forgósütőt?

Helyezze a gépet sík, stabil felületre, jól szellőző helyen, legalább 50 cm-re a faltól. Ellenőrizze, hogy a feszültség megfelel-e az adattáblán szereplőnek (400 V), és hogy az elektromos hálózat rendelkezik hibaáram-védőkapcsolóval. A szerelési rajz alapján szerelje össze a levehető elemeket, mint a rudak és villák. Összeszerelés után húzza meg az összes csavart.

Hogyan kell a csirkéket a nyársakra fűzni?

Lazítsa meg a villák csavarjait az óramutató járásával ellentétes irányba forgatva. Helyezze a csirkéket a villákra középre, majd húzza meg a csavarokat az óramutató járásával megegyező irányba. Viseljen védőkesztyűt, mert a villák élesek. A maximális terhelés rúdonként 6-8 kg.

Mekkora a maximális terhelés nyársanként?

A javasolt maximális terhelés 6-8 kg forgó rúdonként, hogy elkerülje a gép károsodását. Összesen a 4 rúd akár 32 kg-ot is elbír.

Hogyan indítsam el a forgósütőt?

Miután felszerelte a nyársakat és csatlakoztatta a készüléket, kapcsolja be a főkapcsolót. Állítsa be a termosztátokat minden fűtőelemhez. Ezután kapcsolja be a motor kapcsolóját a rudak forgatásához, majd a ventilátor és a világítás kapcsolóját, ha szükséges. A hőmérséklet fokozatosan emelkedik.

Kell vizet tenni az olajtálcába?

Igen, töltse meg a víz/olaj tálcát vízzel több mint félig. Ez megakadályozza, hogy az olajmaradványok megégjenek, és megkönnyíti a tisztítást. Ügyeljen arra, hogy ne érintse meg a fűtőelemeket a tálca eltávolításakor.

Hogyan tisztítsam a forgósütőt?

Húzza ki a készüléket, és hagyja teljesen kihűlni. Használjon puha ruhát és semleges tisztítószert. Kerülje az éles vagy fém tárgyakat, amelyek megkarcolhatják a felületet. Rendszeresen tisztítsa a víz/olaj tálcát minden használat után.

Milyen biztonsági óvintézkedéseket kell betartani?

A gépet megfelelően földelni kell. Ne helyezzen gyúlékony tárgyakat a közelébe. Ne érintse meg a fűtőelemeket használat közben vagy után. Tartsa a gép hátulját legalább 50 cm-re a faltól. A készülék nem használható kültéren vagy nedves környezetben.

Mit tegyek meghibásodás esetén?

Azonnal kapcsolja le az áramellátást. Ne próbálja szétszerelni a gépet, a lezárt alkatrészeket a felhasználó nem kezelheti. Vegye fel a kapcsolatot a Royal Catering vevőszolgálatával a javítás érdekében.

Használhatom a forgósütőt kültéren?

Nem, a forgósütő beltéri használatra készült, jól szellőző helyiségben. A környezeti hőmérséklet nem haladhatja meg az 50 °C-ot. Ha kültéren kell használnia, védje az esőtől és nedvességtől, de ez nem ajánlott.

Hogyan ártalmatlanítsam a készüléket élettartama végén?

Ne dobja a forgósütőt a háztartási hulladékba. Adja le egy kijelölt elektromos és elektronikus berendezések gyűjtőhelyén. A gép több mint 90%-a újrahasznosítható fém (rozsdamentes acél, vas, alumínium). Érdeklődjön a helyi önkormányzatnál a legközelebbi újrahasznosító központról.

HASZNÁLATI ÚTMUTATÓ RC-RT-01 Royal Catering

Használati útmutató Brugsanvisning

Käyttöohje

Gebruiksaanwijzing

Bruksanvisning

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg Rotisserie
Modell	RC-RT-01
Névleges feszültség [V~] / frekvencia [Hz] 400 / 50
Névleges teljesí tmény [W]	8000
Súly [kg] 106,72

A készülék leírása

Ezt a gépet egész csirkék, marhahús, porchetta stb. sütésére használják, mindegyikben 4-6 csirke számára van hely.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

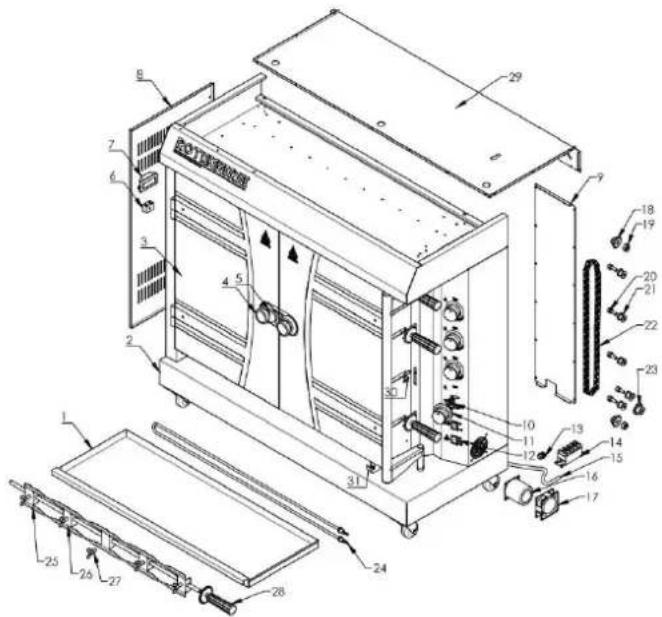

Alkatrész diagram

Figyelem! A lezárt részeket a felhasználó nem működtetheti.

Alkatrész száma	A készülék leírása Darabszám
1	Víz/olaj	tálca
2	Szórópisztoly	teste
3	Üvegajtó
4	Ajtókilincs
5	Fogantyú	zár
6	Fény
7 Mágneses terminál 1 1
8 Bal oldali lemez 1
9	Az elektromos vezérlődoboz hátsó fedőlapja	1
10	Hómérséklet szabályozó 4
11	Lassúság. Gombkomponens
12	Be-kapcsoló
13 A tápkábel feje 1
14	Mágneses terminál
15	Tápkábel
16	Motor
17	Ventillátor
18	Hajtott lánckerék
19	Lánckerék távtartó
20	Átmeneti kerék középső tengelyhüvelye	5
21	Átmeneti kerék
22	Lánc
23	Hajtó lánckerék
24	Fűtőelem	4
25	1. villa
26	2. villa
27	Szárnycsavar
28	Forgó rúd
29	Felső borító	1
30	Villás csatos lemez	4
31	Víz / olajtálca rögzített lemez	1

Összeszerelési tippek

1. Használat előtt győződjön meg arról, hogy a tápegység megfelel a teljesítménytáblán vagy ebben a kézikönyvben feltüntetett értékeknek.
2. Keressen egy nagy és tiszta helyet, ahol összeszerelheti a gépet.
3. Kérjük, szükség esetén tekintse meg az alkatrészábrát.
4. A tűzveszély elkerülése érdekében tegye le a gépet egy jól szellőző helyre.
5. Tartsa a gép hátulját legalább 50 cm-re a faltól.
6. A gépnek a telepítés után elég stabilnak kell lennie ahhoz, hogy használat közben ne rázkódjon.
7. A gépet egyedül vagy más termékkel együtt kell telepíteni az előírt hatókörnek megfelelően.
8. Működés előtt ellenőrizze, hogy az összes alkatrész nem lazult-e meg, és hogy a készülék működőképes-e.
9. Ne helyezzen gyúlékony árut, például mosogatórongyot a gépre. Ennek elmulasztása tűzbalesetet okozhat.

Tevékenység

Használati utasítás:

Helyezze a gépet a lapos platformra, a tápkábelt a szivárgási áramköri kapcsolókhoz kell csatlakoztatni. Használat előtt ellenőrizze, hogy a tápegység feszültsége megfelel-e az adattáblán szereplő feszültségnek, és hogy a felhasználó hálózati kapcsolója és biztosítéka megfelel-e a gép teljesítményének. A testet megfelelően kell földelni. Tilos taplót és robbanóanyagot a gép közelébe helyezni. A kiváló szellőztető rendszerrel pedig tartsa a környezetében. A hőmérsékletnek 50 fok alatt kell lennie. Ezenkívül a gép élettartamának meghosszabbítása érdekében tilos a fűtőcső szárazra égetése.

Működési lépések:

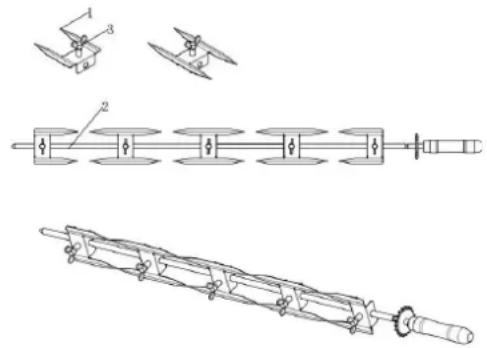

1. Az óramutató járásával ellentétes irányban elforgatva a csavarokat meglazítja a grillcsirke villákat, majd a csirkéket a villákra helyezi. Vigye a villát a megfelelő pozícióba, és az óramutató járásával megegyező irányba forgatva a csavarokat rögzítse a villát. Ezután tegye vissza a rudakat a gépbe. Állítsa be a pozíciót, és jól zárja le őket, miután rendben voltak. Ajánlott, hogy a maximális terhelés 6-8 kg legyen rúdonként, hogy elkerüljük a sérüléseket.

• Felhívjuk figyelmét, hogy a villák élesek. Szükség esetén viseljen védőkesztyűt!
• A rúd nehéz lesz, miután teljes csirkéket tett rá. Kérem, vegye ki vagy tegye be mindkét kezével.

1. A tápegység bekapcsolása (A tápfeszültségnek meg kell egyeznie a gép névtáblájával, és be kell szerelnie a géphez a hálózati kapcsolót, a biztosítékot és a megszakítót). Világítsa meg a gépet a fenti lépések szerint. Az égők égni kezdenek, és a gép hőmérséklete emelkedni kezd. Kapcsolja be a motor kikapcsoló kapcsolót, a ventilátor kikapcsoló kapcsolót és a világítás kikapcsoló kapcsolót. Ezután a rudak elkezdenek forogni, és a csirkék elkezdenek sülni.

Motor kikapcsoló kapcsol

Ventilátor kikapcsoló

Fény kikapcsoló kapcsoló

1. A forgó rúd a sült csirkékhez való. Fel lehet tenni a tiszta vagy a csirkék rögzítésére. A csirkét a villa közepére kell tenni. A rudak forgása közben a sült csirkék is forognak.

2. Töltsön vizet az olajtálcába, és mindig tartson bizonyos mennyiségben vízzel (Az ajánlott vízmennyiség több mint a víztartály fele), hogy megakadályozza a kiszáradást. Megjegyzés:

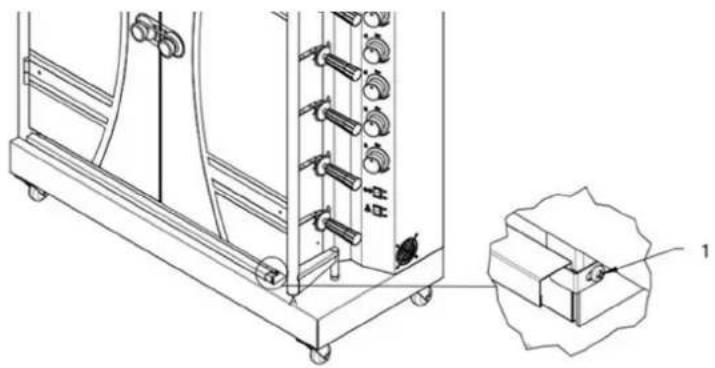

1 - Kérjük, először lazítsa meg a vízpróbát rögzítő lemez csavarját, majd vegye ki a víztartályt.

Figyelem! A leforrázás elkerülése érdekében ne érintse meg az elektromos fűtőfelületet.

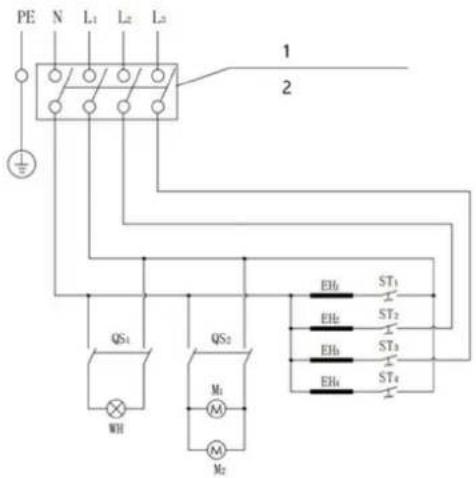

Elektromos kapcsolási rajzok

Ellenőrizze az áramkört. A készülék beszereléséért a szerelőnek kell felelnie. A készülék szétszerelése előtt kapcsolja ki a készüléket, és hagyja teljesen kihülni.

1 - 400V, 50Hz; a felhasználónak szivárgásvédelemmel ellátott tápegységet kell tesztelnie.

2 - Javasoljuk, hogy 60A, 4 m ^2 -es tápkábelt használjon.

WH: Fény

ST1-ST4: Termosztát

EH1-EH4: fütöelem

QS1: Be- és kikapcsoló kapcsoló 1 QS2: Be- és kikapcsoló kapcsoló 2 M1: Motor M2: Ventilátor

Tisztítás és karbantartás

1. Minden szerviz- és karbantartási műveletet az áramellátás kikapcsolása után kell elvégezni.
2. Ha valami probléma van a gépben, ne szerelje le a gépet, csak küldje el nekünk javításra.
3. Húzza ki a hálózati csatlakozót vagy kapcsolja ki a hálózati kapcsolót, ha a gépet hosszabb ideig nem használja.
4. A fémszerelvények éves ellenőrzése és meghúzása ajánlott.
5. Rendszeresen tisztítsa meg a gépet két használat között, különösen hosszabb tárolás után.
6. A tisztí táshoz használjon puha szövetet, vagy semleges tisztí tószert (ha szükséges).
7. A tisztításhoz ne használjon éles és/vagy fémtárgyakat (pl. drótkefét vagy fémspatulát), mert ezek ká rosíthatják a gép felületi anyagát.
8. Tisztítás előtt hűtse le a gépet és alkatrészeit.
9. Soha ne kezelje a forró alkatrészeket védtelen kézzel.
10. Az olajtálcában lévő olajmaradványokat gyakran ki kell tisztítani.
11. Száraz tárolás ajánlott. Ha a gépet a szabadban kell elhelyezni, akkor vízálló berendezéssel kell rendelkeznie.
12. Ne tegye a gépet fejjel lefelé.

A használt eszközök ártalmatlanítása

Ne dobja ezt a gépet a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A gép több mint 90%-a fémből készült (pl. rozsdamentes acél, vas, alumínium, galvanizált fémlemez), amely a feldolgozás után újra felhasználható a megadott kezelőüzemben. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez. A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.
