BRUGSANVISNING RC-RT-01 Royal Catering

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn	Rotisserie
Model	RC-RT-01
Nominel spænding [V~] / frekvens [Hz] 400 / 50
Nominel effekt[W] 8000
Vægt [kg] 106,72

Beskrivelse af apparatet

Denne maskine bruges til at stege hele kyllinger, oksekød, porchetta osv., hver med plads til 4 til 6 kyllinger.

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af enheden.

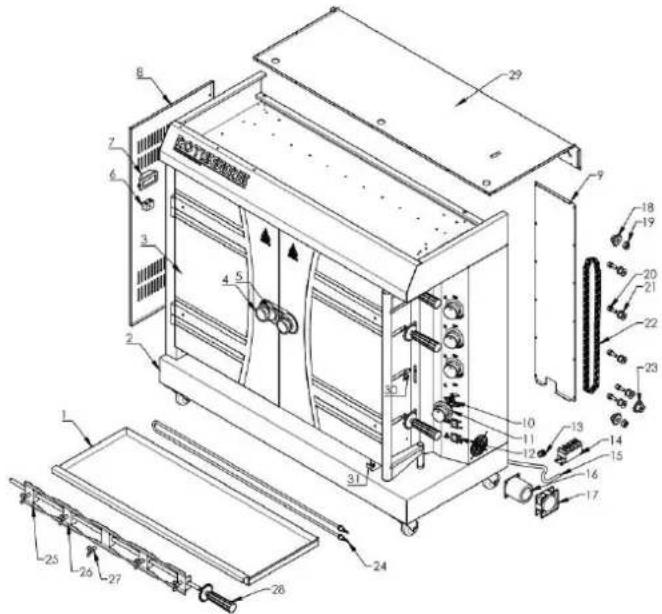

Diagram over dele

Delnummer Beskrivelse af apparatet Antal stykker
1	Bakke til
2	Krop
3	Glasdør
4	Dørhåndtag
5	Håndtagslås

vand/olie

6	Lys
7 Magnetisk terminal 1 1
8	Venstre s deplade
9 Bagerste dækplade på den elektriske kontrolboks 1
10	Temperaturregulator
11	Temp. Knapkomponent
12	Tænd/sluk-kontakt
13	Hovedet på netledningen
14	Magnetisk terminal
15	Strømkabel
16	Motor
17	Ventilator
18	Drevet tandhjul
19	Afstandsstykke til tandhjul 2
20 Overgangshjulets midterste akselbøsning 5
21	Overgangshjul
22	Kæde
23	Drivhjul
24	Varmeelement
25	Gaffel	1
26	Gaffel	2
27	Vingeskrue	20
28	Roterende stang
29	∅verste	omslag
30	Gaffelspændeplade
31	Vand-/oliebakke Fast plade	1

Vær opmærksom: De forseglede dele må ikke betjenes af brugeren.

Tips til montering

1. Før brug skal du sikre dig, at strømforsyningen svarer til det, der er vist på typeskiltet eller i denne vejledning.
2. Find et stort og rent område, hvor du kan samle din maskine.
3. Se venligst reservedelsdiagrammet, hvis det er nødvendigt.
4. Stil maskinen på et godt ventileret sted for at undgå brandfare.
5. Hold bagsiden af maskinen væk fra væggen 50 cm eller derover.
6. Maskinen skal være stabil nok efter installation til at undgå rystelser under brug.
7. Maskinen skal installeres alene eller sammen med andre produkter i henhold til det foreskrevne omfang.
8. Kontrollér, at alle dele ikke sidder løst, og at enheden er i orden, før den tages i brug.
9. Anbring ikke brandfarlige ting på maskinen, f.eks. vaskeklude. Hvis du ikke gør det, vil det medføre en brandulykke.

4

2

1

1

5

4

4

4

Handling

Betjeningsvejledning:

Placer maskinen på en flad platform, og strømkablet skal tilsluttes lækagekredsløbskontakterne. Før brug skal du kontrollere, om spændingen i strømforsyningen er i overensstemmelse med datapladen, og om brugerens strømafbryder og sikring er i overensstemmelse med maskinens strømkrav. Kroppen skal være korrekt jordet. Det er forbudt at lægge tændstikker og eksplosive genstande i nærheden af maskinen. Og hold det i miljøet med det overlegne ventilationssystem. Temperaturen omkring bør være under 50 grader. Desuden er det forbudt at lave tørforbrænding af varmerøret for at forlænge maskinens levetid.

Betjeningstrin:

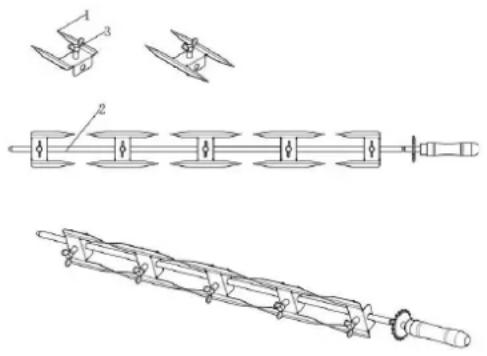

1. Drej skruerne mod uret for at løsne gaflerne til de grillede kyllinger, og sæt derefter kyllingerne på gaflerne. Flyt gaflerne til en passende position, og drej skruerne med uret for at fastgøre gaflen. Sæt derefter stængerne tilbage i maskinen. Juster positionen, og lås dem godt fast, när de har været i orden. Det anbefales, at den maksimale belastning er 6-8 kg pr. stang for at undgå skader.

• Vær opmærksom på, at gaflerne er skarpe. Brug om nødvendigt beskyttelseshandsker.
- Stangen bliver tung, när du har sat fulde kyllinger på den. Tag den ud eller sæt den ind med begge hænder.

1. Tilslutning af strøm (strømspændingen skal være den samme som på maskinens typeskilt, og du skal installere strømafbryder, sikring og afbryder til maskinen). Tænd maskinen som i ovenstående trin. Brænderne begynder at brænde, og maskinens temperatur begynder at stige. Tænd for motorens tænd/sluk-kontakt, ventilatorens tænd/sluk-kontakt og lysets tænd/sluk-kontakt. Så begynder stængerne at rotere, og kyllingerne begynder at stege.

ON OFF

Tænd-sluk-kontakt til

ON OFF

Tænd-sluk-kontakt til

ON OFF

Tænd-sluk-kontakt til lys

1. Den roterende stang er til de ristede kyllinger. Den kan sættes op for at gøre rent eller ordne hønsene. Kyllingen skal sidde midt på gaflen. Mens stængerne roterer, roterer de ristede kyllinger også.

2. Fyld vand i oliebakken, og hold altid en vis mængde af vand (den anbefalede mængde vand er mere end halvdelen af vandbakken) for at forhindre udtørring. Bemærk:

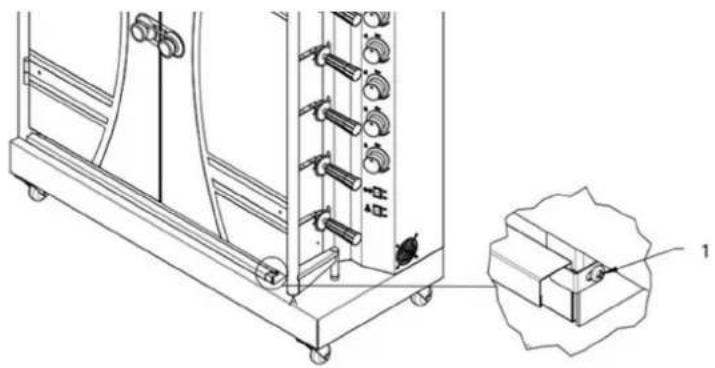

1 - Løsn først skruen på vandprøvens faste plade, så kan du tage vandbakken ud.

Vær opmærksom: Når du bruger denne maskine, må du ikke røre ved det elektriske varmeområde for at undgå skoldning.

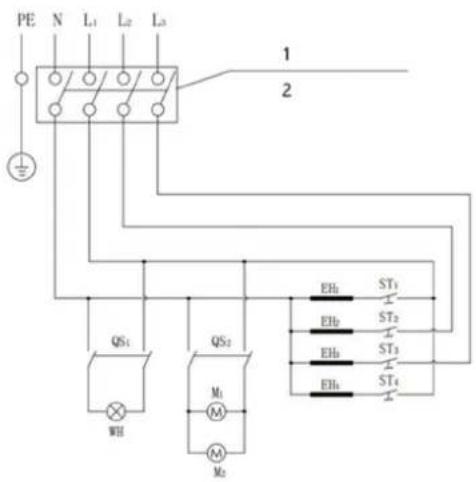

Elektriske skemaer

Tjek kredsløbet. Installatøren bør være ansvarlig for installationen af dette apparat. Sluk for strømmen, og lad apparatet køle helt af, før du afmonterer det.

PE N L1 L2 L3 QS1 QS2 M1 M2 WH EHb ST1 ST2 ST3 ST4 1 2

1 - 400V, 50Hz; brugeren bør teste strømforsyningen med lækagebeskyttelse.

2 - Vi anbefaler at bruge en 60A, 4 m² netledning.

QS1: Tænd/sluk-kontakt 1 QS2:

Tænd/sluk-kontakt

2

M1:

Motor

1. Al service og vedligeholdelse skal udføres, når strømforsyningen er afbrudt.
2. Hvis der er problemer med maskinen, skal du ikke afmontere den, men blot sende den til reparation hos os.
3. Tag stikket ud af stikkontakten, eller afbryd strømmen, hvis maskinen ikke skal bruges i længere tid.
4. Årlig kontrol og stramning af metalfittings anbefales.
5. Rengør jævnligt din maskine mellem brug, især efter længere tids opbevaring.
6. Brug blødt stof, eller brug neutralt rengøringsmiddel (om nødvendigt) til rengøring.
7. Undgå at bruge skarpe og/eller metalgenstande til rengøring (f.eks. en stålbørste eller en metalspatel), da de kan beskadige maskinens overflademateriale.
8. Køl maskinen og dens komponenter ned før rengøring.
9. Händter aldrig varme dele med ubeskyttede hænder.
10. Olieresterne i oliebakken skal renses ofte.
11. Tør opbevaring anbefales. Hvis det er nødvendigt at stille maskinen ud i det fri, skal den være vandtæt.
12. Sæt ikke maskinen på hovedet.

Bortskaffelse af brugte enheder

Bortskaf ikke denne maskine i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Over 90 % af maskinen er lavet af metal (f.eks. rustfrit stål, jern, aluminium, galvaniseret metalplade), som kan genbruges efter forarbejdning i et bestemt rensningsanlæg. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø. Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.
