Μάρκα	Hoover
Μοντέλο	HI 3E7L0S-17
Τύπος προϊόντος	Ενσωματωμένο πλυντήριο πιάτων
Ρυθμιζόμενο ύψος	Από 818 mm έως 898 mm
Τυπικό πλάτος	600 mm
Τυπικό βάθος	570 mm
Χωρητικότητα	13 σερβίτσια
Ηλεκτρική τροφοδοσία	230 V - 50 Hz
Απαιτούμενη πίεση νερού	0,08 MPa έως 1 MPa
Διάταξη ασφαλείας	Αυτόματη αντι-υπερχείλιση
Εγκατάσταση	Ενσωματωμένο, ρύθμιση ύψους και κλίσης
Περιλαμβανόμενα αξεσουάρ	Αντι-ατμική ταινία, κιτ στερέωσης, πρότυπο διάτρησης
Μέγιστο βάρος πάνελ κουζίνας	9 kg
Σύνδεση νερού	Είσοδος κρύου νερού
Ηλεκτρική σύνδεση	Τυπική πρίζα
Λειτουργίες	Προγράμματα πλύσης, ασφάλεια αντι-υπερχείλισης
Συντήρηση	Τακτικός καθαρισμός φίλτρου και βραχιόνων πλύσης
Ενεργειακή κλάση	A+ (εκτίμηση)
Επίπεδο θορύβου	46 dB (εκτίμηση)
Κατανάλωση νερού	10 L ανά κύκλο (εκτίμηση)

Συχνές ερωτήσεις - HI 3E7L0S-17 HOOVER

Πώς ρυθμίζω το ύψος του πλυντηρίου πιάτων;

Γείρετε το πλυντήριο πιάτων σηκώνοντας το πίσω μέρος περίπου 10 cm, στη συνέχεια ρυθμίστε το ύψος του σταθερού ποδιού από μπροστά και των μπροστινών ποδιών. Ανατρέξτε στα κεφάλαια 7.2 έως 7.4 των οδηγιών.

Ποια είναι η απαιτούμενη πίεση νερού;

Η πίεση του νερού πρέπει να είναι μεταξύ 0,08 MPa και 1 MPa. Βεβαιωθείτε ότι η εγκατάστασή σας πληροί αυτές τις τιμές.

Μπορώ να εγκαταστήσω το πλυντήριο πιάτων κάτω από μια εστία μαγειρέματος;

Όχι, απαγορεύεται η εγκατάσταση του πλυντηρίου πιάτων κάτω από εστία μαγειρέματος. Συμβουλευτείτε τις οδηγίες για τις κατάλληλες θέσεις.

Πώς εγκαθιστώ το πάνελ κουζίνας;

Μετρήστε την απόσταση μεταξύ της άνω άκρης των παρακείμενων θυρών, μεταφέρετέ την στο πάνελ, χρησιμοποιήστε το πρότυπο διάτρησης που παρέχεται, στη συνέχεια στερεώστε το πάνελ στο πλυντήριο πιάτων με τις βίδες. Το βάρος του πάνελ δεν πρέπει να υπερβαίνει τα 9 kg.

Τι να κάνω σε περίπτωση υπερχείλισης;

Το πλυντήριο πιάτων είναι εξοπλισμένο με διάταξη αντι-υπερχείλισης που σταματά αυτόματα την παροχή νερού ή απομακρύνει την περίσσεια. Εάν το πρόβλημα επιμένει, επικοινωνήστε με την εξυπηρέτηση πελατών.

Πώς στερεώνω το πλυντήριο πιάτων στα έπιπλα;

Αφού τοποθετήσετε το πλυντήριο πιάτων στη θέση, στερεώστε το πλευρικά στα παρακείμενα έπιπλα. Εάν αυτό δεν είναι δυνατό, χρησιμοποιήστε τα παρεχόμενα στηρίγματα για να το στερεώσετε στον πάγκο εργασίας.

Ποια εργαλεία παρέχονται με το προϊόν;

Το κιτ εγκατάστασης περιλαμβάνει βίδες, ένα πρότυπο διάτρησης, μια αντι-ατμική ταινία και άλλα αξεσουάρ. Η πλήρης λίστα είναι διαθέσιμη στις οδηγίες.

Πού μπορώ να βρω το βίντεο εγκατάστασης;

Μπορείτε να σαρώσετε τον κωδικό QR στις οδηγίες ή να κάνετε κλικ στον σύνδεσμο που παρέχεται στο κεφάλαιο 4 για να παρακολουθήσετε το βίντεο βήμα προς βήμα.

Πώς καθαρίζω το πλυντήριο πιάτων;

Καθαρίζετε τακτικά το φίλτρο, τους βραχίονες πλύσης και τις τσιμούχες της πόρτας. Χρησιμοποιήστε ένα ειδικό καθαριστικό για πλυντήρια πιάτων. Συμβουλευτείτε το εγχειρίδιο χρήσης για περισσότερες λεπτομέρειες.

Είναι επισκευάσιμο το πλυντήριο πιάτων;

Ναι, τα ανταλλακτικά είναι διαθέσιμα. Για οποιαδήποτε επισκευή, επικοινωνήστε με έναν εξειδικευμένο τεχνικό. Σημειώστε τον αριθμό σειράς πριν από την εγκατάσταση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HI 3E7L0S-17 HOOVER

7.1 Τοποθέτηση ταινίας κατά του ατμού 7.2 Ρύθμιση ύψους 7.3 Ρύθμιση του πλάτους 7.4 Ρύθμιση ύψους των μπροστινών ποδιών 7.5 Ρύθμιση κλίσης 7.6 Εισαγωγή στο διαμέρισμα εντοιχισμού 7.7 Τέλεση των μπροστινών ποδιών 7.8 Προετοιμασία του ταψιού 7.9 Εγκατάσταση του ταψιού 7.10 Στερέωση του στηρίου στην κουζίνα

8 Σύνδεση στο δίκτυο ύδρευσης και στο ηλεκτρικό δίκτυο 0.18 - 19

8.1 Διάγραμμα σύνδεσης 8.2 Διάταξη ασφάλειας 9 Παράδοση στη χρήση 0.19 10 Τεχνικά χαρακτηριστικά πιάτων 0.19

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση

Διαβάστε προσεκτικά τις οδηγίες πριν ξεκινήσετε την εγκατάσταση του προϊόντος. Η ασφάλειά σας είναι πολύ σημαντική για εμάς. Διαβάστε προσεκτικά αυτές τις πληροφορίες πριν χρησιμοποιήσετε το προϊόν.

Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο τεχνικό, ο οποίος πρέπει να γνωρίζει και να συμμορφώνεται με τους νόμους που ισχύουν στη χώρα εγκατάστασης και με τις οδηγίες του κατασκευαστή. Εάν απαιτείται έξοδο από τον κατασκευαστή για την ελαχιστοποίηση σφαλμάτων που οφείλονται σε ακατάλληλη εγκατάσταση, το έξοδο αυτό δεν καλύπτεται από την εγγύηση. Αφαιρέστε το υλικό συσκευασίας πριν τη λειτουργία της συσκευής. Αφού αποσυσκευάσετε το προϊόν, βεβαιωθείτε ότι δεν έχει υποστεί ζημιά και, σε περίπτωση προβλημάτων, επικοινωνήστε με το κέντρο εξυπηρέτησης πριν προχωρήσετε στην εγκατάσταση και πριν το συνδέσετε στην παροχή ρεύματος. Ένα χαλασμένο προϊόν μπορεί να προκαλέσει βραχυκύκλωμα, ηλεκτροπληξία, κίνδυνο πυρκαγιάς και άλλους κινδύνους. - Ελέγξτε τη συσκευασία για αξεσουάρ και συνοδευτικό υλικό (φάκελοι με βίδες, έγγραφα, φυλλάδια κ.λπ.) και, εάν υφίστανται, αφαιρέστε τα και αποθηκεύστε τα. Η ασφαλής χρήση είναι εγγυημένη μόνο εάν η εγκατάσταση έχει πραγματοποιηθεί σωστά, σύμφωνα με τις παρούσες οδηγίες. Σε περίπτωση βλάβης λόγω ακατάλληλης εγκατάστασης, την ευθύνη φέρει το άτομο που εγκατέστησε το προϊόν. Κατά τη διάρκεια της εγκατάστασης, η συσκευή δεν πρέπει να είναι συνδεδεμένη με την παροχή ρεύματος. - Συνιστάται να φοράτε προστατευτικά γάντια κατά την εγκατάσταση για την αποφυγή τραυματισμών από κοψίματα. - Σε περίπτωση εσφαλμένης εγκατάστασης, παραποίησης της συσκευής και ακατάλληλης σύνδεσης, η ισχύς της εγγύησης του προϊόντος λήγει. Βεβαιωθείτε ότι η σύνδεση του καλωδίου τροφοδοσίας του προϊόντος έχει ολοκληρωθεί, δεν είναι προσβάσιμη. - Μετά τη συναρμολόγηση, το καλώδιο τροφοδοσίας δεν πρέπει να έρχεται σε επαφή με κινούμενα μέρη εξαρτημάτων της κουζίνας (όπως ένας συρτάρι) και δεν πρέπει να εκτίθεται σε μηχανικές καταπονήσεις. Κατά την παράδοση του προϊόντος στον τελικό χρήστη, ο τεχνικός πρέπει να βεβαιωθεί ότι έχει εγκατασταθεί σωστά. Μη συνδέετε το προϊόν στο ηλεκτρικό δίκτυο πριν από την πλήρη εγκατάσταση του μπροστινού ταψιού. Διαφορετικά, μπορεί να υπάρξει κίνδυνος ηλεκτροπληξίας. - Προσοχή κατά τη μεταφορά, το προϊόν είναι βαρύ.

• Πριν ξεκινήσετε την εγκατάσταση, ελέγξτε όλα τα διαγράμματα του εντύπου συνοπτικά, συγκρίνοντάς τα με τις οδηγίες του παρόντος εγχειριδίου. Σημειώστε ότι η συμμόρφωση της προετοιμασίας και της προετοιμασίας των εγκαταστάσεων, ακόμη και αν υπερβαίνει το μέγεθος του πίνακα ελέγχου. Βεβαιωθείτε ότι ο χώρος εγκατάστασης είναι σταθερός και στερεός.
• Εφαρμόστε την προστατευτική μεμβράνη, που παρέχεται στο κιτ εγκατάστασης, κάτω από τον πάγκο εργασίας και στα γύρω έπιπλα. Αυτή η μεμβράνη προστατεύει τα έπιπλα από την υγρασία.
• Να είστε προσεκτικοί όταν ανοίγετε και κλείνετε το προϊόν. Η εσφαλμένη ανάποδη τοποθέτηση του προϊόντος. Το προϊόν πρέπει να είναι οριζοντιωμένο για να λειτουργεί σωστά, διαφορετικά η πόρτα δεν θα κλείνει καλά, με αποτέλεσμα διαρροή και κάτι τέτοιο.

Πού εγκαταστάται το πλυντήριο πιάτων

• Εγκαταστήστε και χρησιμοποιήστε αυτό το προϊόν σε κλειστό, καλυμμένο, στεγνό και καλά αεριζόμενο περιβάλλον. Μην εγκαταστήσετε το προϊόν σε ανοιχτούς χώρους εκτεθειμένους σε ατμοσφαιρικούς παράγοντες.
• Εγκαταστήστε το προϊόν κοντά σε ηλεκτρική πρίζα. Χρησιμοποιείτε το προϊόν μόνο όταν τοποθετηθεί σε διαρροή εντός του, διαφορετικά κινδυνεύετε από τραυματισμό και γρατζουνιές. Μην εγκαταστήσετε το πλυντήριο πιάτων κάτω από έπιπλα. Μην εγκαταστήσετε το προϊόν κοντά σε πηγές θερμότητας (καλοριφέρ, σόμπες κ.λπ.). Μην τοποθετείτε το προϊόν πάνω σε χαλιά ή παρόμοιες επιφάνειες. Τοποθετήστε το προϊόν σε καθαρή, επίπεδη και σταθερή επιφάνεια.

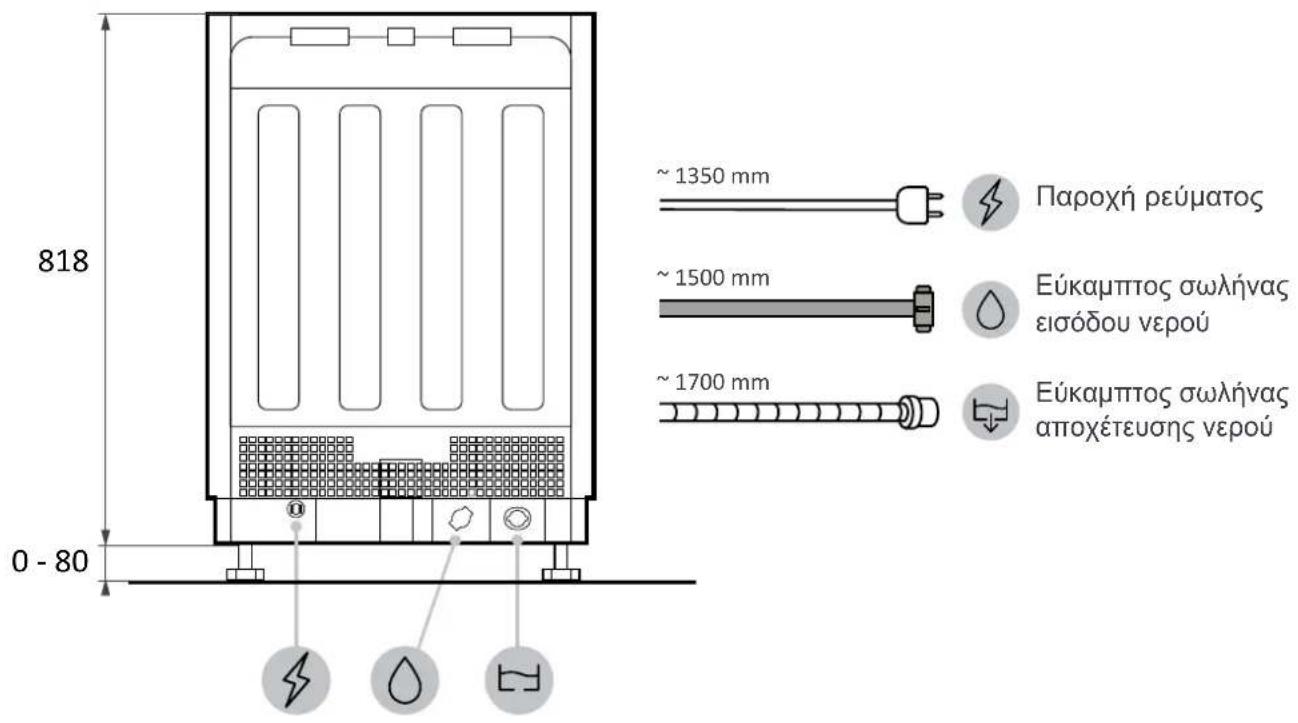

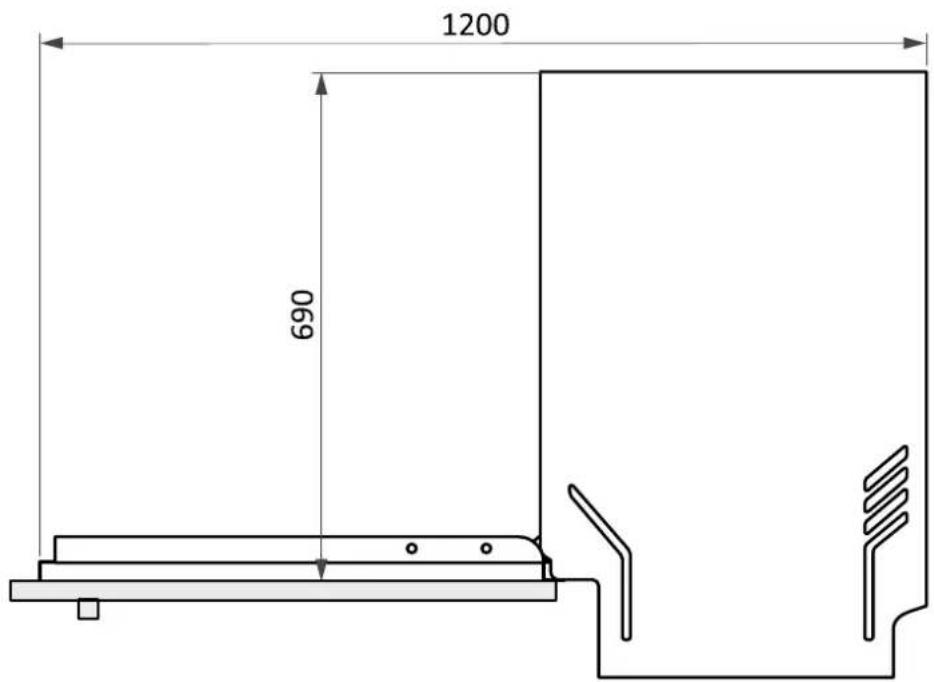

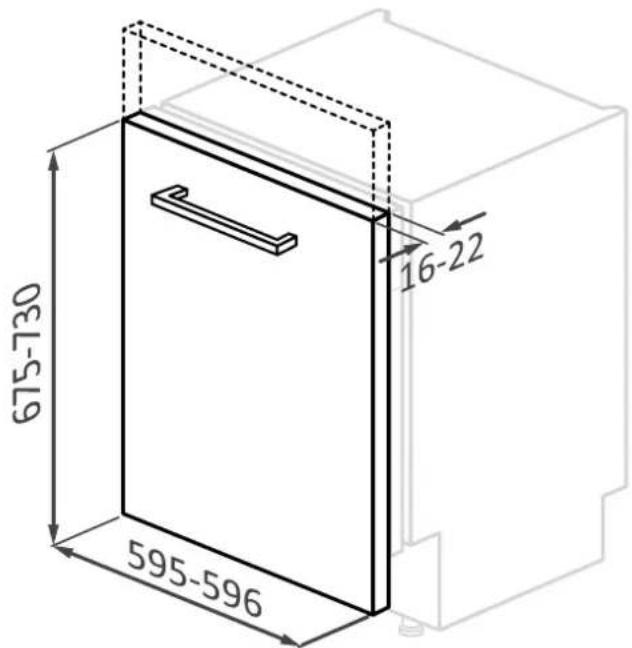

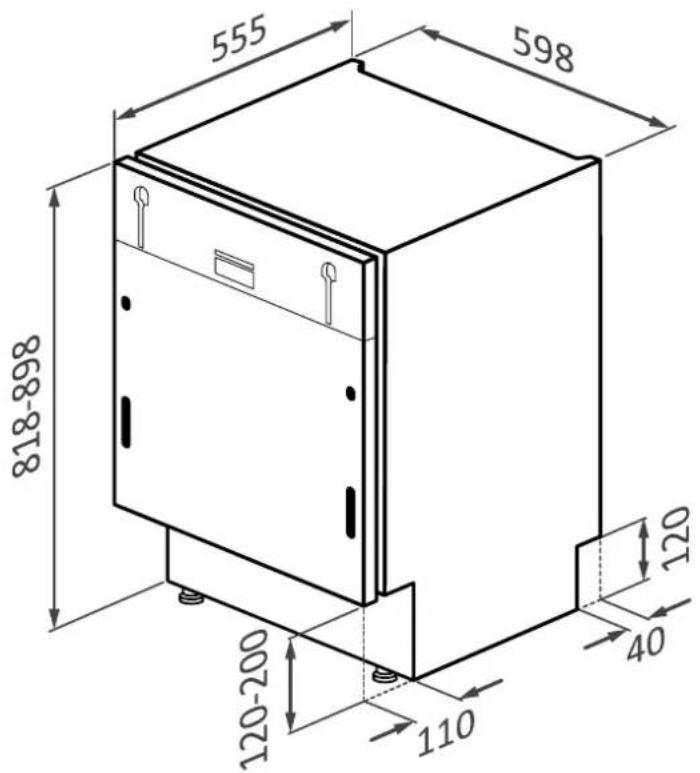

3 Διαστάσεις πλυντηρίου πιάτων

Διαστάσεις σε mm

Μπροστινή αξονομετρική προβολή του προϊόντος

Μπροστινή αξονομετρική προβολή με πόρτα κουζίνας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: εάν το πάνω κουζίνας υγραίνεται περισσότερο από 9 κιλά, επικοινωνήστε με την εξυπηρέτηση πελατών.

Διαστάσεις σε mm

Πίσω όψη

Πλάγια όψη

4 Βίντεο εγκατάστασης βήμα προς βήμα

Μπορείτε να δείτε το βίντεο εγκατάστασης του προϊόντος ακολουθώντας τον κωδικό QR:

Ο κανόνας και με αυτόν τον σύνδεσμο

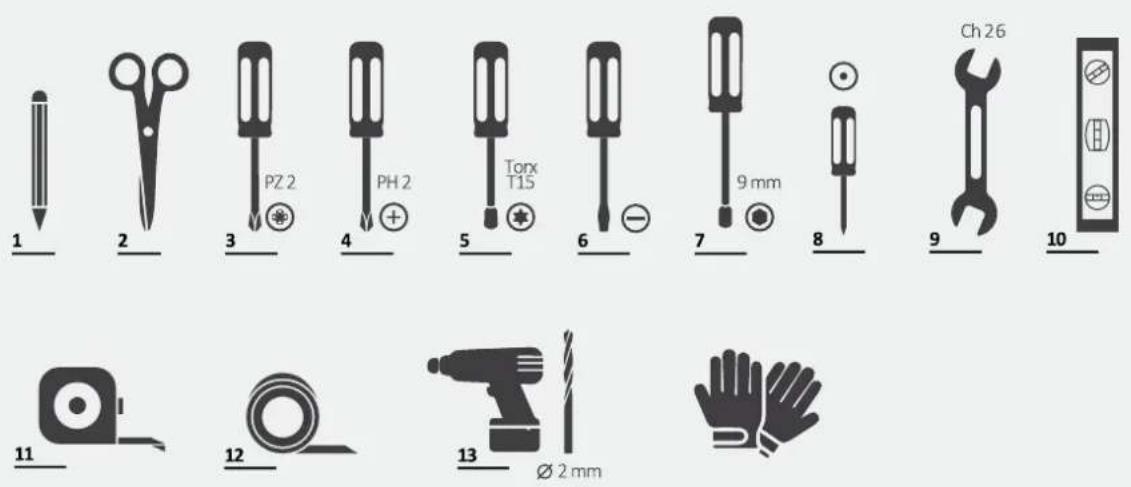

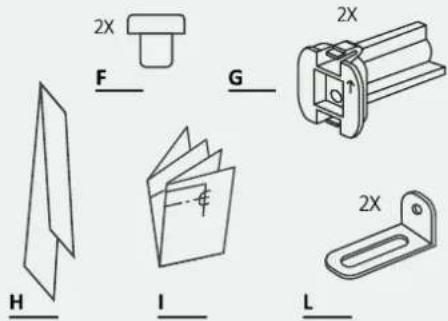

5 Εργαλεία εγκατάστασης

Απαιτούμενα εργαλεία

Εργαλείου προέρχονται από το εργοστάσιο

3,9X38

B 4X13

C 03.5X16

D 03,9X28

E 04X15

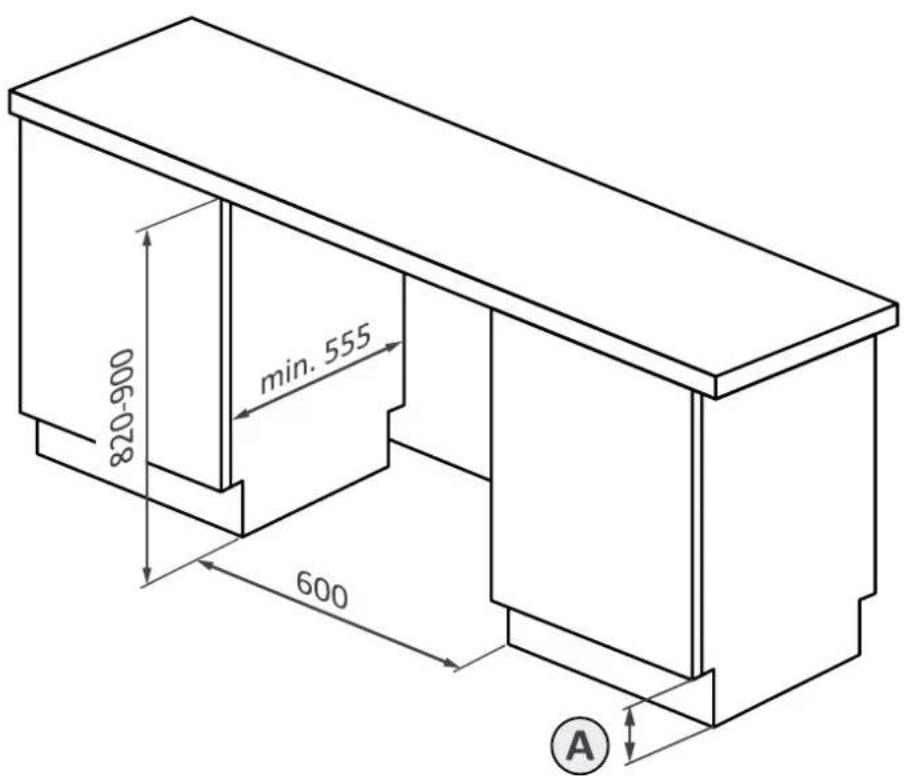

Διαστάσεις σε mm Ακολουθείται η προβολή

A

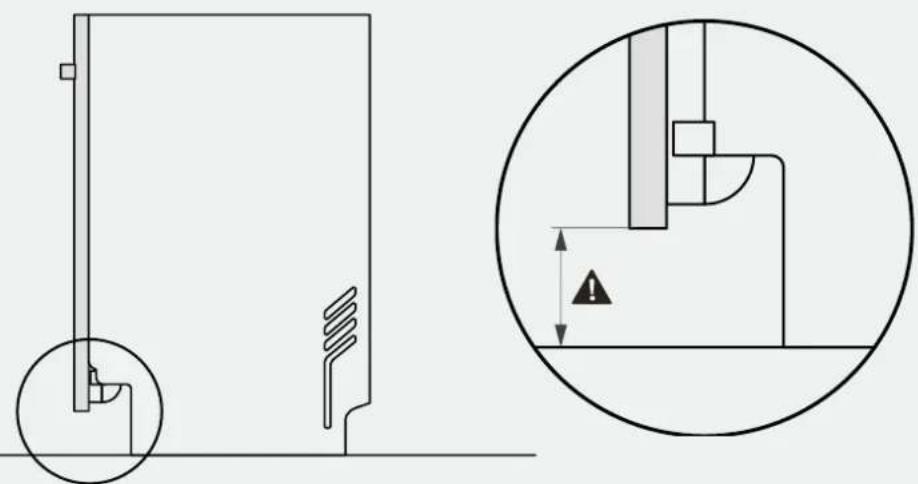

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το ελάχιστο ύψος του ταμπλό πιάτων είναι 818 mm. Σε αυτήν την περίπτωση, η απόσταση μεταξύ των προστατευτικών κουζίνας και του δαπέδου πρέπει να είναι μεταξύ 90 και 120 mm. Εάν το ταμπλό πιάτων είναι υπερυψωμένο (μέγ. 898 mm), η απόσταση προστασίας-δαπέδου πρέπει επίσης να αυξηθεί αναλογικά, μέχρι το πολύ 170 έως 200 mm.

7 Οδηγίες εγκατάστασης του ταμπλό πιάτων

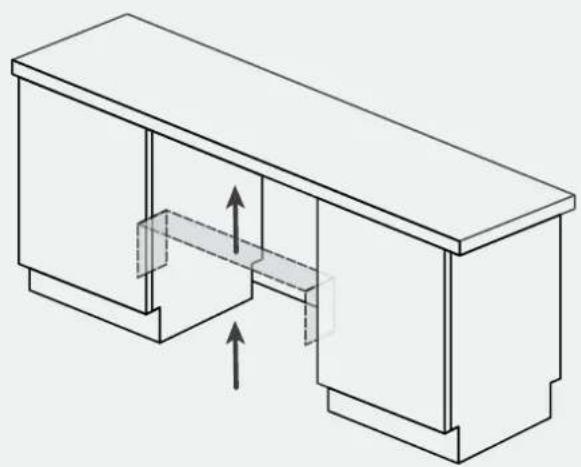

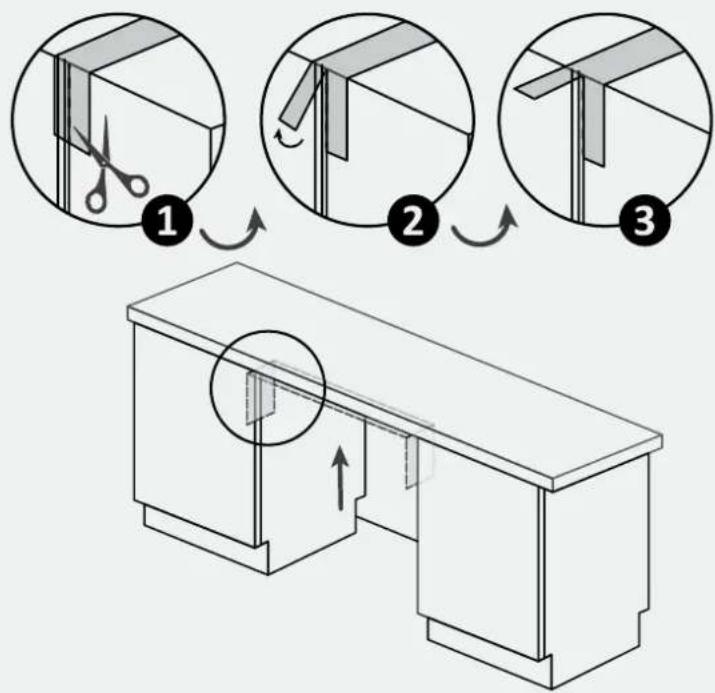

7.1 Τοποθέτηση ταινίας ατμού

Εφαρμόστε την αυτοκόλλητη ταινία κάτω από τον πάγκο εργασίας και στις πλευρές των παρακείμενων επίπλων.

1.

2.

3.

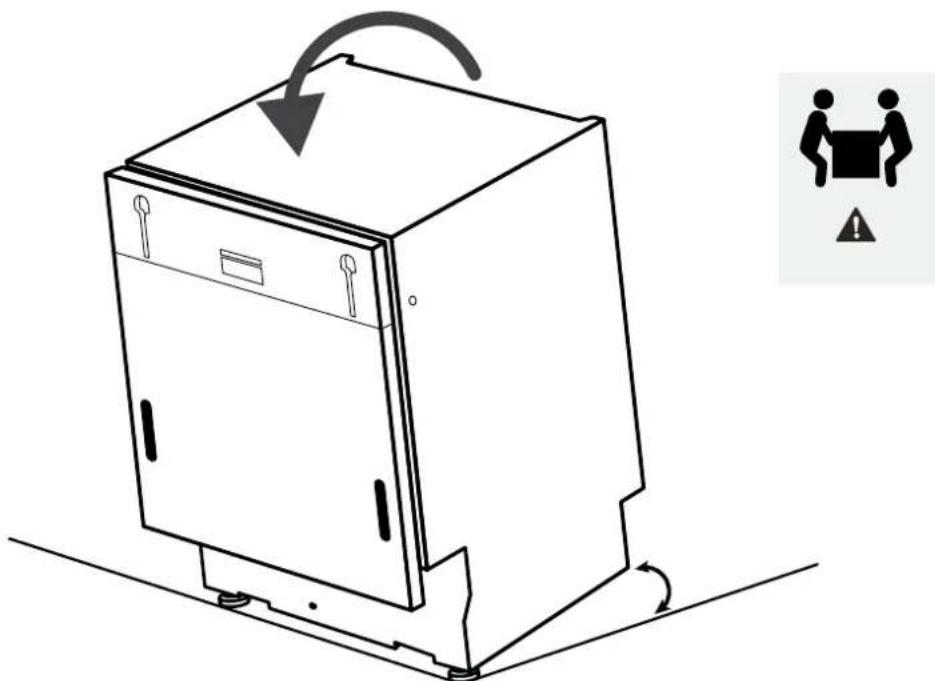

7.2 Πίσω πόδια

Τραβήξτε το πλυντήριο πιάτων ανυψώνοντάς το προς τα πίσω περίπου 10 cm.

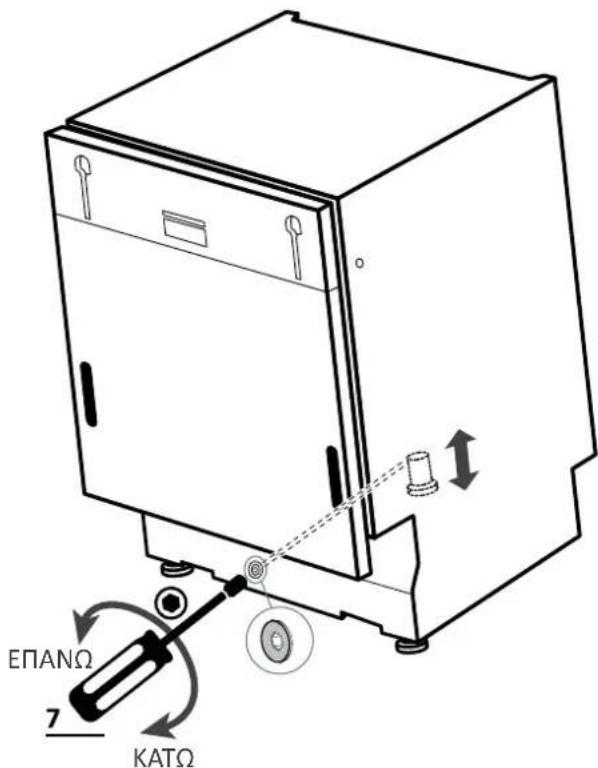

7.3 Πίσω πόδι

Ρυθμίστε το ύψος του πίσω ποδιού ενεργώντας από το μπροστινό μέρος του μηχανήματος όπως υποδεικνύεται παρακάτω.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

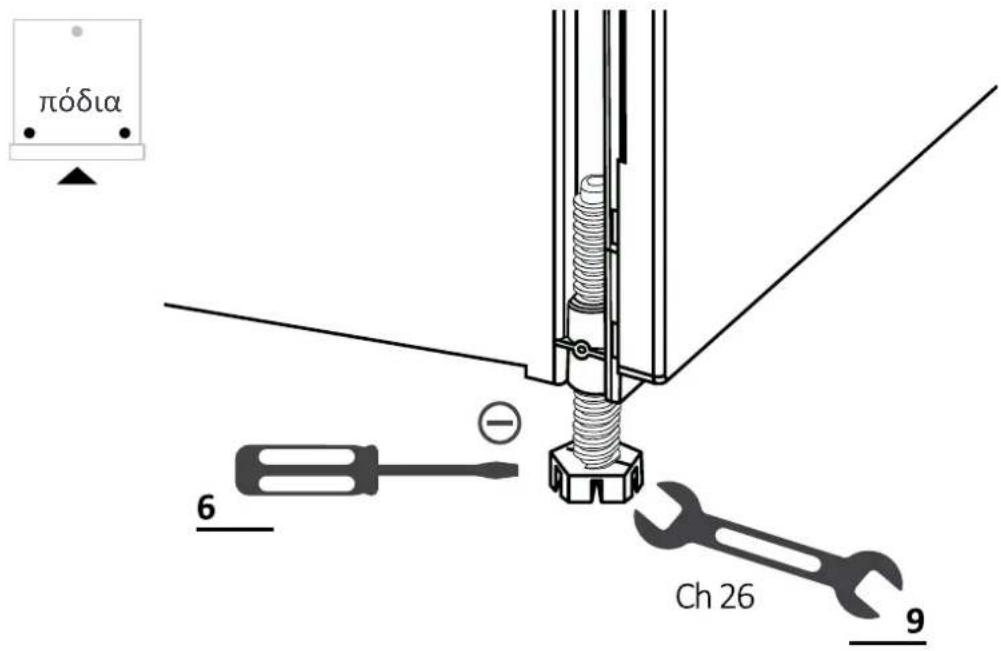

7.4 Ρύθμιση μπροστινών ποδιών

Ρυθμίστε απευθείας τα μπροστινά πόδια. Εάν είναι απαραίτητο, ανασηκώστε ελαφρά το πλυντήριο πιάτων.

7.5 Πόδι κλίσης

Οριζοντιώστε το πλυντήριο πιάτων κατά το κάτω και οριζόντιο επίπεδο.

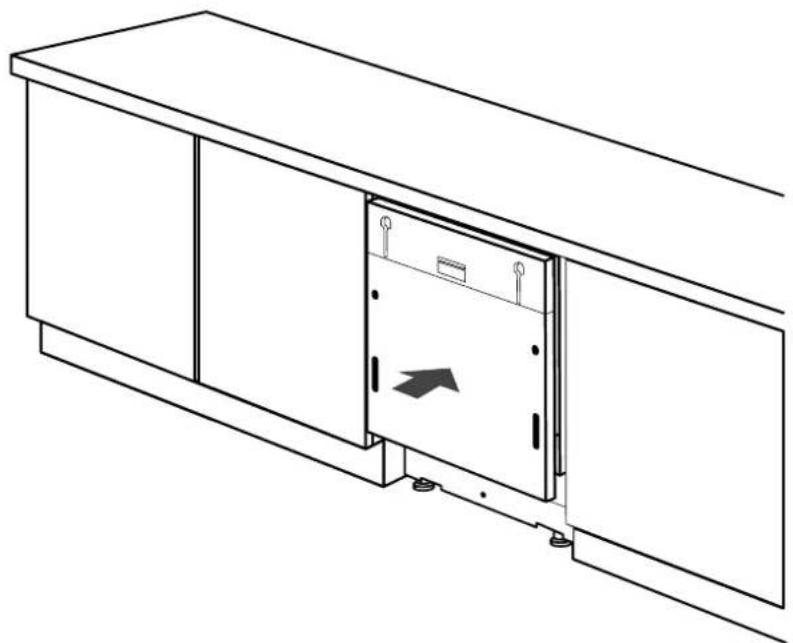

7.6 Εισαγωγή στο διαμέρισμα εντός τοίχου

Εισαγάγετε το πλυντήριο πιάτων στο διαμέρισμα εντός τοίχου και ελέγξτε τις ερμητικές και τις ασφάλειες.

7.7 Σφίξιμο των μπροστινών ποδιών

Αφού ελέγξετε όλες τις μετρήσεις, σφίξτε μόνιμα τα μπροστινά πόδια για να αποφύγετε το λασκάρισμά τους με την πάροδο του χρόνου. Αυτός ο χειρισμός μπορεί επίσης να γίνει μετά την εγκατάσταση του πάνελ κουζίνας.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

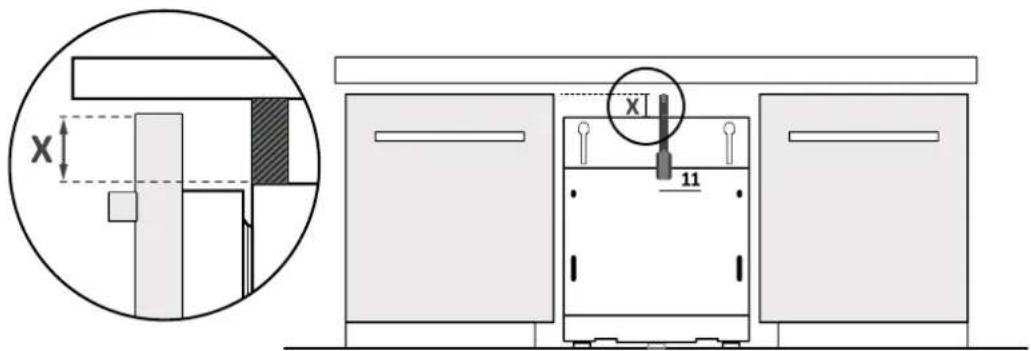

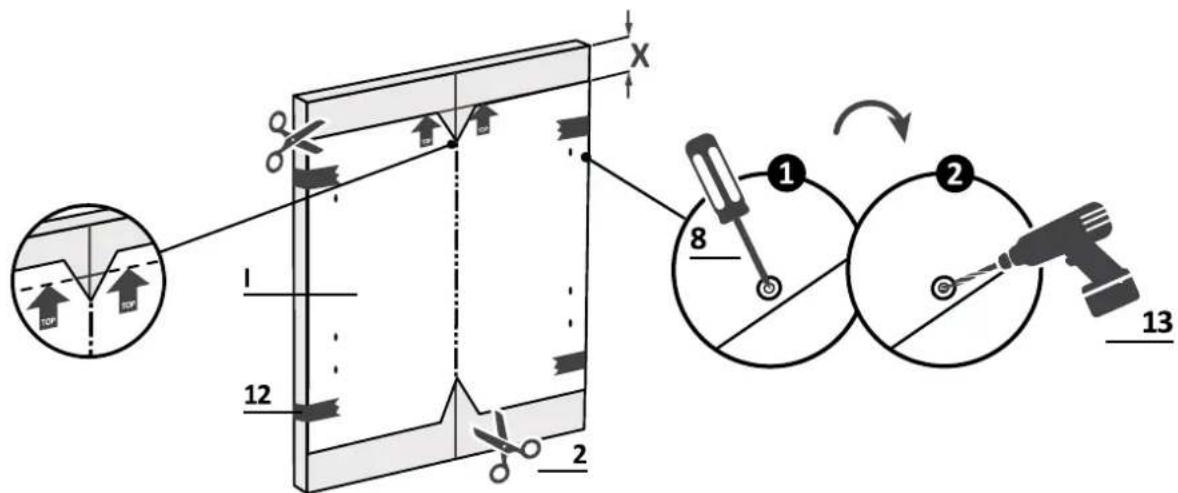

7.8 Προετοιμασία πάνελ

1.

Μετρήστε την απόσταση μεταξύ του άνω άκρου των παρακείμενων πορτών και του πλυντηρίου πιάτων.

2.

Μεταφέρετε τη μέτρηση στο πάνελ κουζίνας και εντοπίστε το κέντρο.

3.

Εφαρμόστε το σχεδιαστικό διάτρηνο και ακολουθήστε τις παρεχόμενες οδηγίες.

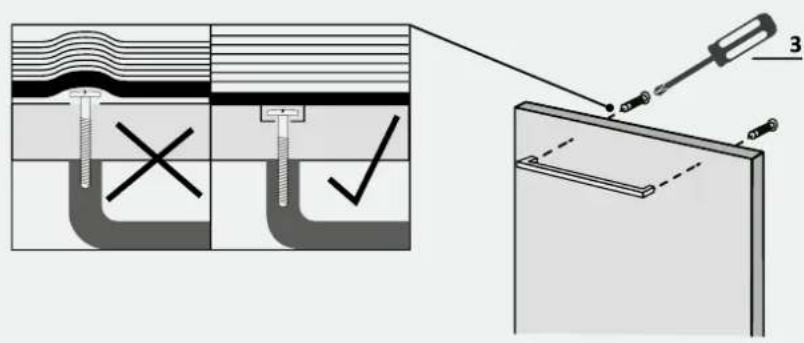

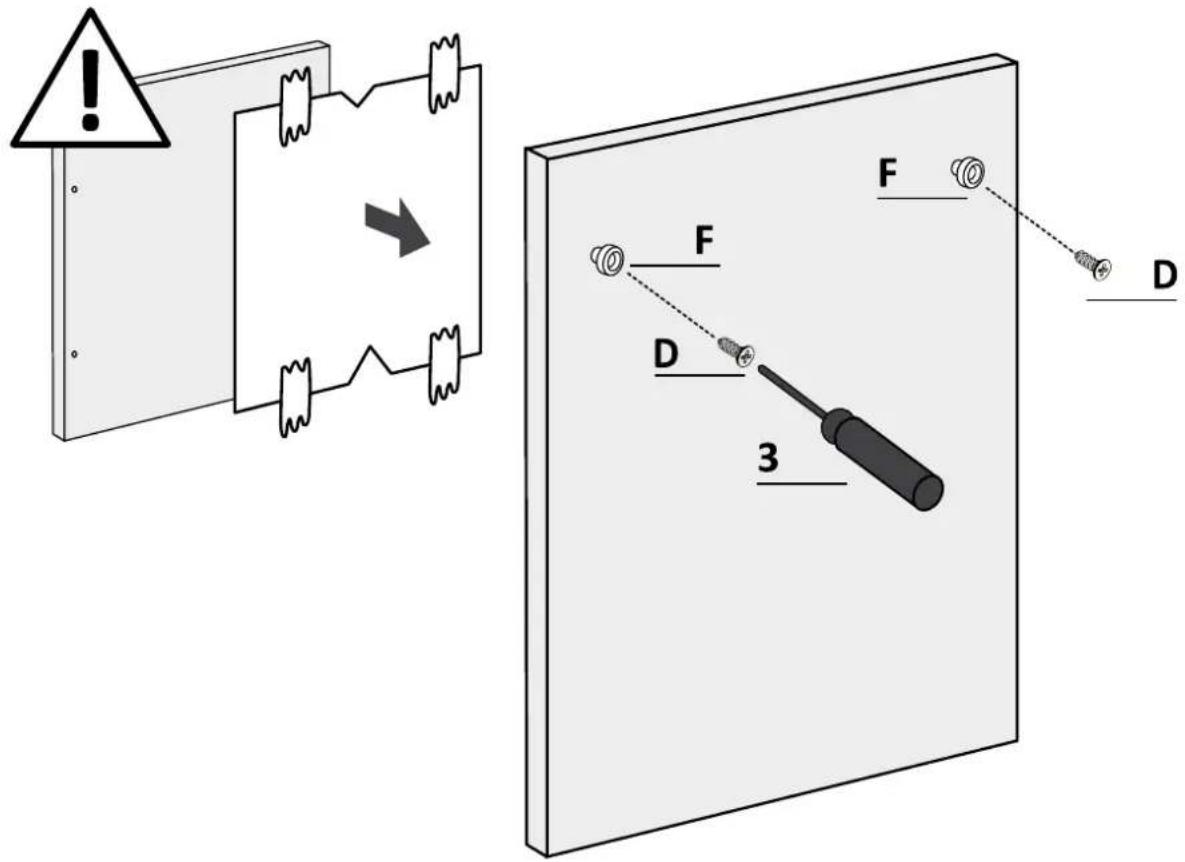

7.8 Προετοιμασία πάνελ

4.

Αφαιρέστε το σχεδιαστικό διάτρηνο και εφαρμόστε τα εξαρτήματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι οι κεφαλές των βιδών δεν προεξέχουν από τον πίσω επιφάνεια του πάνελ, ιδίως αν τοποθετήσετε τη λαβή.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

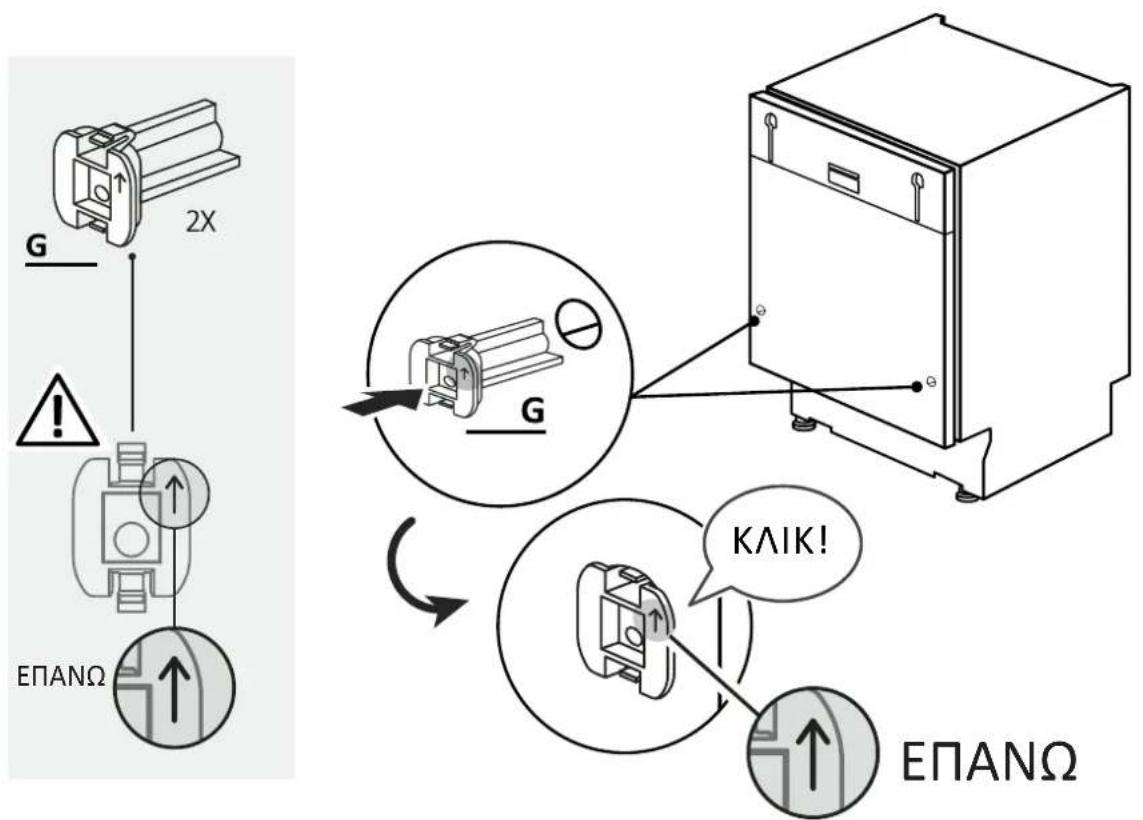

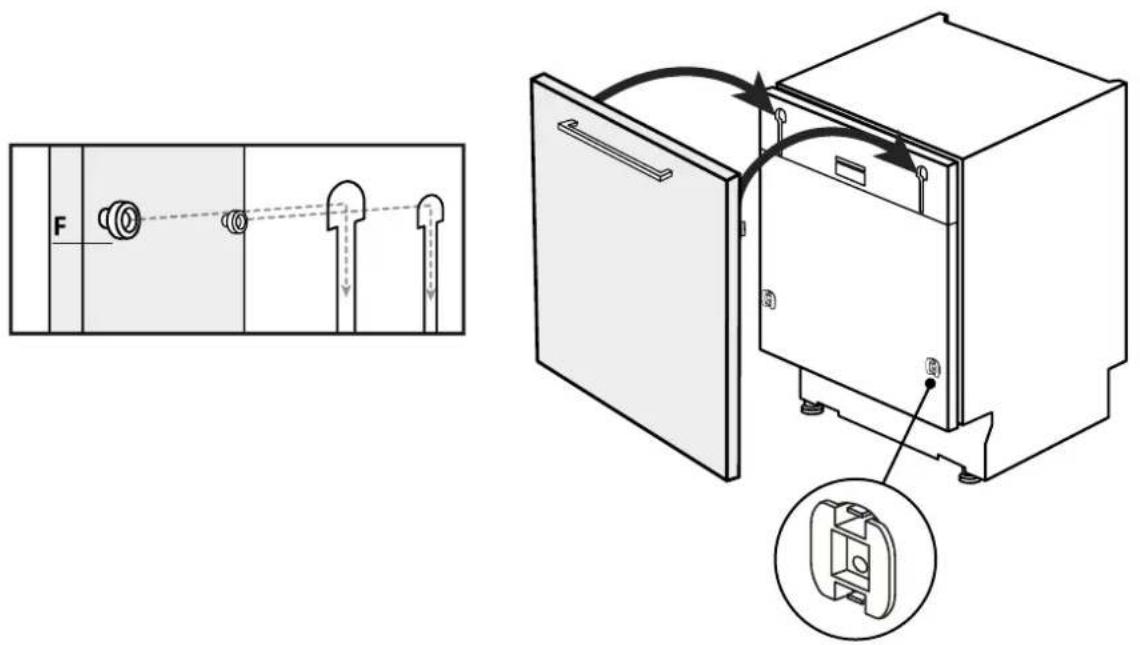

7.9 Εγκατάσταση του πάνελ

1.

Εφαρμόστε τα παρεμβλήματα στο πλυντήριο πιάτων, φροντίζοντας να εγκαταστήσετε τα εξαρτήματα με τον σωστό προσανατολισμό, με το βέλος στραμμένο προς τα πάνω.

2.

Στερεώστε το πάνελ στο κάτω μέρος του πλυντηρίου πιάτων.

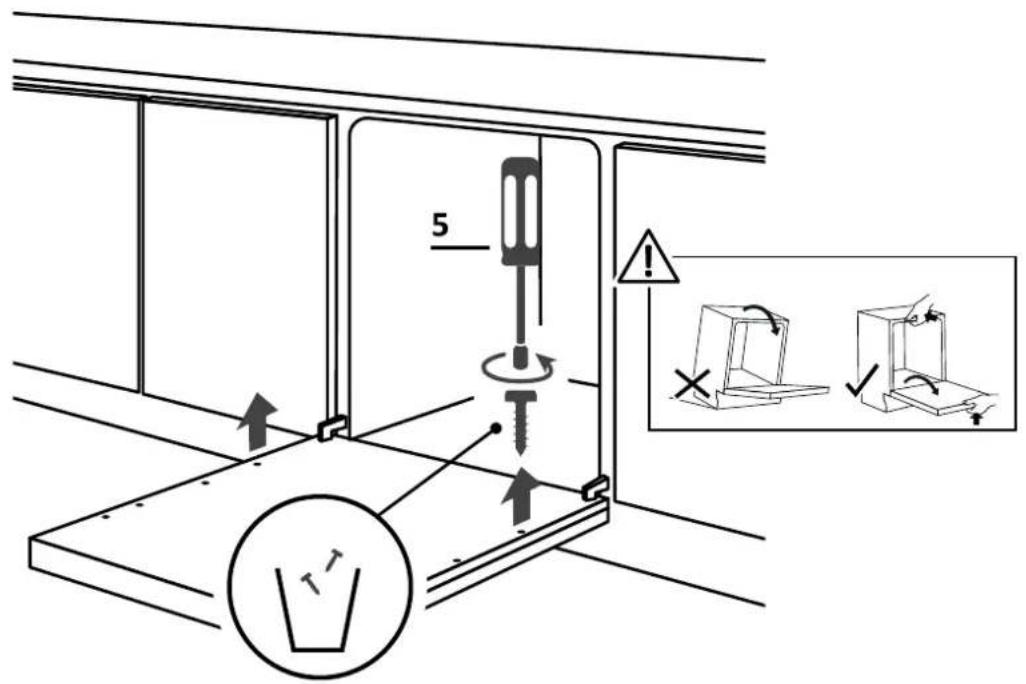

7.9 Εγκατάσταση του πάνελ

3.

Ανοιχτή την πύρα του Πανεπιστημίου Πατρών Κρατώντας το κάτω μέρος του Παναγουζίνα, στη συνέχεια ξεβιδώστε τις κάτω βίδες.

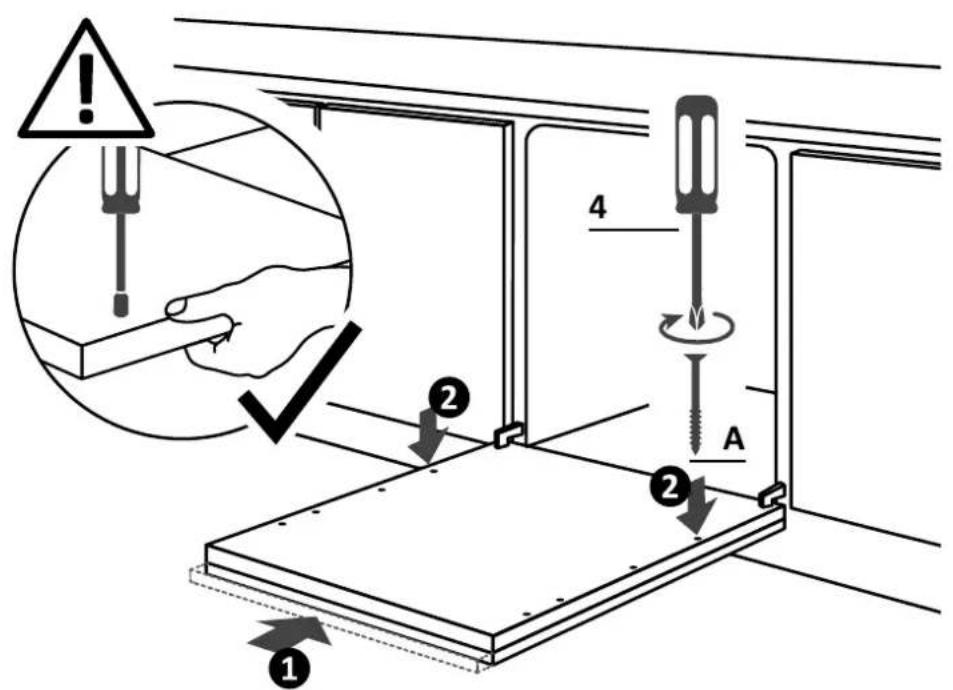

4.

Βεβαιωθείτε ότι το πάνελ έχει εισαχθεί πλήρως (1). Στερεώστε το πάνελ κουζίνας στο πλυντήριο πιάτων χρησιμοποιώντας τις παρεχόμενες βίδες (2).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνδέστε το πλυντήριο πιάτων στο δίκτυο ύδρευσης και στο ηλεκτρικό δίκτυο, ακολουθώντας τις οδηγίες του κεφαλαίου 8.

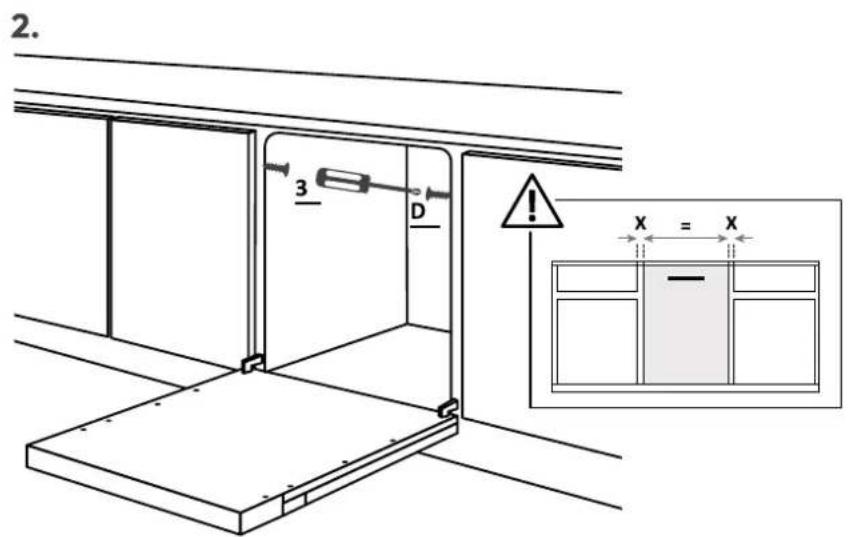

7.10 Στερέωση του πλυντηρίου στην κουζίνα

Οδηγίες για την Πλαστική Επέμβαση του Ραδιονιπτήρα Τάσεων δια Τηλεχειριζόμενα υπολείμματα.

Αν δεν είναι δυνατή η πλευρική στήριξη του Ιανουάριου Πάτοου, χρησιμοποιήστε τα παρεχόμενα υποστρώματα και στερεώστε το στον πάγκο εργασίας. Προσέξτε εν ο πάγκος δεν είναι από ξύλο.

8 Αποχέτευση νερού και σύνδεση ηλεκτρικής ενέργειας

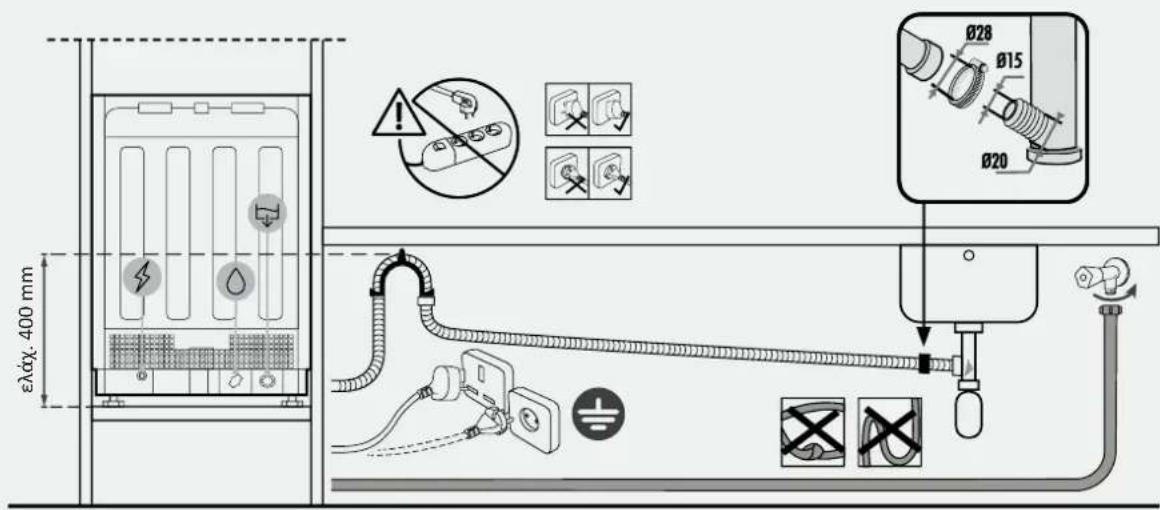

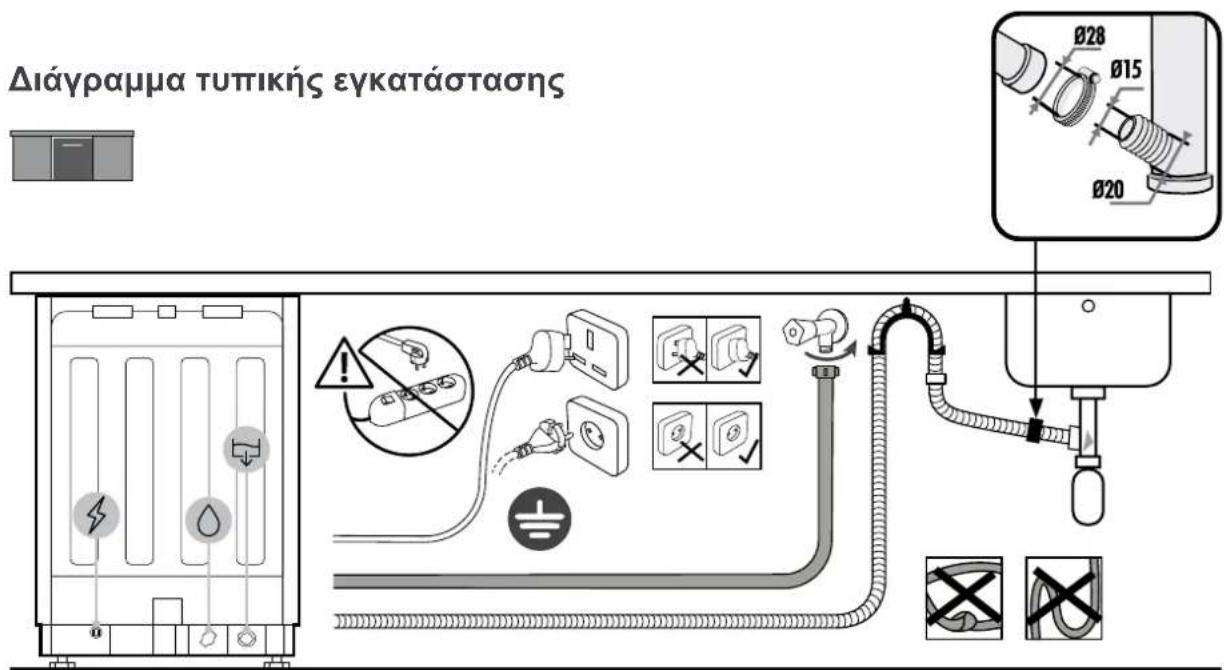

8.1 Διάγραμμα ουδέτερης

Διάγραμμα εγκατάστασης και σύνδεσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι η πίεση νερού είναι μεταξύ 0,08 MPa και 1 MPa.

8.2 Διάταξη ασφαλείας

Όλα τα πλυντήρια πιάτων είναι εξοπλισμένα με διάταξη ασφαλείας κατά της υπερχείλισης, η οποία, σε περίπτωση που φέρει μη κανονική στάθμη λόγω δυσλειτουργίας, μπλοκάρει αυτόματα ή φέρει καταθλιπτική φλέβα.

Βλ. το Εγχειρίδιο χρήσης για περισσότερες λεπτομέρειες.

Παράδοση στον χρήστη

Στο τέλος της εγκατάστασης:

Ενημερωθείτε για τις βασικές λειτουργίες. Ενημερωθείτε για τις οδηγίες που χρειάζονται για ασφαλή χρήση και χρήση. - Παραδώστε τα εξαρτήματα και τις οδηγίες χρήσης και συναρμολόγησης στον χρήστη ώστε να τα φυλάξει επιμελώς.

Αφού ολοκληρωθεί η εγκατάσταση, αφαιρέστε την προστατευτική μεμβράνη, την ταινία και όλα τα άλλα υλικά συσκευασίας και αφαιρέστε τα παρεχόμενα αξεσουάρ από το εσωτερικό του προϊόντος.

Η πραγματική εμφάνιση του προϊόντος αποτελείται από επιμέρους όψεις

Αποσυναρμολόγηση πλυντηρίου πιάτων 10

• Ανοίξτε το τρόιον από την πλευρά του ηλεκτρικού ρεύματος και του νερού.
• Σφίξτε τις βίδες στερέωσης.
• Ανοίξτε ελαφρά το προϊόν και τραβήξτε το εντελώς έξω. Αυτό το προϊόν δεν προκαλεί ζημιά στα είδη, τα οποία μπορούν να επαναχρησιμοποιηθούν με νέα συσκευή.

7.7 Φικацίη περεnhix hixok

Πριν την επαλήθευση όλων των μετρήσεων, σφραγίστε τελείως τις πρώτες, για να αποφύγετε τη χαλάρωσή τους με τον χρόνο. Αυτή η λειτουργία μπορεί επίσης να γίνει μετά την εγκατάσταση κάθε πάνελ.
