Merk	Hoover
Model	HI 3E7L0S-17
Producttype	Inbouw vaatwasser
Verstelbare hoogte	Van 818 mm tot 898 mm
Standaard breedte	600 mm
Standaard diepte	570 mm
Capaciteit	13 couverts
Voeding	230 V - 50 Hz
Benodigde waterdruk	0,08 MPa tot 1 MPa
Beveiligingsinrichting	Automatische overloopbeveiliging
Installatie	Inbouw, hoogte- en kantelverstelling
Inbegrepen accessoires	Anti-damp strip, bevestigingsset, boormal
Max. gewicht keukenpaneel	9 kg
Wateraansluiting	Koude wateraansluiting
Elektrische aansluiting	Standaard stopcontact
Functies	Wasprogramma's, overloopbeveiliging
Onderhoud	Regelmatige reiniging van filter en sproeiarmen
Energieklasse	A+ (schatting)
Geluidsniveau	46 dB (schatting)
Waterverbruik	10 L per cyclus (schatting)

Veelgestelde vragen - HI 3E7L0S-17 HOOVER

Hoe stel ik de hoogte van de vaatwasser in?

Kantel de vaatwasser door de achterkant ongeveer 10 cm op te tillen, stel vervolgens de hoogte van de stopvoet aan de voorkant en de voorste voeten in. Raadpleeg hoofdstuk 7.2 tot 7.4 van de handleiding.

Wat is de benodigde waterdruk?

De waterdruk moet tussen 0,08 MPa en 1 MPa liggen. Zorg ervoor dat uw installatie aan deze waarden voldoet.

Kan ik de vaatwasser onder een kookplaat installeren?

Nee, het is verboden de vaatwasser onder een kookplaat te installeren. Raadpleeg de handleiding voor geschikte locaties.

Hoe installeer ik het keukenpaneel?

Meet de afstand tussen de bovenrand van de aangrenzende deuren, breng deze over op het paneel, gebruik de meegeleverde boormal en bevestig het paneel met de schroeven aan de vaatwasser. Het gewicht van het paneel mag niet meer dan 9 kg bedragen.

Wat te doen bij overstroming?

De vaatwasser is uitgerust met een overloopbeveiliging die automatisch de watertoevoer stopt of het overtollige water afvoert. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe bevestig ik de vaatwasser aan de meubels?

Na het plaatsen van de vaatwasser in de nis, bevestig deze zijdelings aan de aangrenzende meubels. Als dit niet mogelijk is, gebruik dan de meegeleverde beugels om deze aan het werkblad te bevestigen.

Welke gereedschappen worden meegeleverd met het product?

De installatiekit bevat schroeven, een boormal, een anti-damp strip en andere accessoires. De volledige lijst is beschikbaar in de handleiding.

Waar vind ik de installatievideo?

U kunt de QR-code in de handleiding scannen of klikken op de link in hoofdstuk 4 om de stapsgewijze video te bekijken.

Hoe reinig ik de vaatwasser?

Reinig regelmatig het filter, de sproeiarmen en de deurafdichtingen. Gebruik een speciaal reinigingsmiddel voor vaatwassers. Raadpleeg de gebruikershandleiding voor meer details.

Is de vaatwasser repareerbaar?

Ja, reserveonderdelen zijn beschikbaar. Neem voor reparatie contact op met een gekwalificeerde technicus. Noteer het serienummer vóór installatie.

GEBRUIKSAANWIJZING HI 3E7L0S-17 HOOVER

Deze installatiegids is bestemd voor keukenproducenten die deze producten zullen integreren. Om veiligheid te garanderen en de beste resultaten te bereiken, leest u deze handleiding zorgvuldig, inclusief de veiligheidsinstructies, en bewaart u deze voor toekomstige referentie. Noteer voor installatie het serienummer, want het kan nodig zijn bij reparaties. Controleer op eventuele transportschade en raadpleeg bij twijfel een technicus voor gebruik. Bewaar altijd alle verpakkingsmaterialen buiten het bereik van kinderen.

Opmerking: De kenmerken en afbeeldingen in dit document zijn louter indicatief en kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Inhoudsopgave

1 Veiligheidsinstructies voor de installatie p.2-3 2 Voor de vaatwasser installeren p.3 3 Afmetingen van de vaatwasser 4 Stapsgewijze installatievideo p.6 5 Gereedschap voor installatie 6 Inbouwafmetingen p.7 7 Aanwijzingen voor de installatie van de vaatwasser p.8 - 17 7.1 Installatie van de stoomband 7.2 Hoogteverstelling 7.3 Verstelling van de dekenplank 7.4 Verstelling van de hoogte van de voorpoten 7.5 Kantelverstelling 7.6 Plaatsing in het inbouwvak 7.7 Bevestiging van de voorpoten 7.8 Voorbereiding van het paneel 7.9 Installatie van het paneel 7.10 Bevestiging van de machine aan de keuken 8 Aansluiting op water- en elektriciteitsnet p.18 - 19 8.1 Aansluitschema 8.2 Beveiligingsapparaten 9 Levering aan de gebruiker p.19 10 Demonteren van de vaatwasser p.19

1 Veiligheidswaarschuwingen voor de installatie

Lees deze instructies voordat u met de installatie van het product begint. Uw veiligheid is erg belangrijk voor ons. Lees deze informatie zorgvuldig door voordat u het product gebruikt.

• De installatie moet worden uitgevoerd door een gekwalificeerde technicus die bekend is met en zich houdt aan de geldende wetgeving in het installatieland en de instructies van de fabrikant;
• Als hulp van de fabrikant nodig is om storingen als gevolg van een onjuiste installatie op te lossen, valt deze hulp niet onder de garantie;
• Verwijder het verpakkingsmateriaal voordat u het apparaat in gebruik neemt;
• Controleer na het uitpakken van het product of het niet beschadigd is en neem bij problemen contact op met het servicecentrum voordat u doorgaat met de installatie en sluit het niet aan op het elektriciteitsnet;
• Een beschadigd product kan kortsluiting, elektrische schokken, brandgevaar en andere gevaren veroorzaken;
• Controleer of de verpakking accessoires of bijbehorende materialen bevat (zakjes met schroeven, documenten, brochures, enz.) en verwijder en bewaar deze indien nodig;
• Onjuiste installatie kan schade of letsel veroorzaken aan mensen, dieren of eigendommen. De fabrikant kan niet aansprakelijk worden gesteld voor dergelijke schade of letsel;
• Veilig gebruik wordt alleen gegarandeerd als de installatie correct is uitgevoerd volgens deze instructies. Bij schade door onjuiste montage ligt de verantwoordelijkheid bij de installateur;
• Tijdens de installatie mag het apparaat niet op het elektriciteitsnet worden aangesloten.
• Het wordt aanbevolen om tijdens de installatie beschermende handschoenen te dragen om snijwonden te voorkomen.
• Bij onjuiste installatie, knoeien met het apparaat of een niet-conforme aansluiting vervalt de productgarantie.
• Zorg ervoor dat de stroomkabel van het product na de inbouw niet toegankelijk is.
• Na montage mag de voedingskabel geen contact maken met bewegende delen van keukenonderdelen (bijv. een lade) en mag hij niet worden blootgesteld aan mechanische belasting.
• Bij de levering van het product aan de eindgebruiker moet de technicus ervoor zorgen dat het correct is geïnstalleerd.
• Sluit het product niet aan op het elektriciteitsnet voordat het frontpaneel volledig is geïnstalleerd. Anders kan er een elektrisch gevaar ontstaan.
• Wees voorzichtig tijdens het transport, het product is zwaar.
• Controleer voor de installatie alle afmetingen van het inbouwak door deze te vergelijken met de instructies in deze handleiding. Houd er rekening mee dat het mogelijk is om de deur uit te lijnen met de deuren van andere meubels, zelfs als deze hoger is dan het bedieningspaneel.
• Zorg ervoor dat het installatiegebied stabiel en stevig is.
• Breng de beschermfolie aan, meegeleverd in de installatieset, onder het werkblad en op het omliggende meubilair. Deze folie beschermt het meubilair tegen vocht.
• Wees voorzichtig bij het openen en sluiten van het product.
• Onjuiste installatie kan ertoe leiden dat het product omvalt.
• Het product moet waterpas staan om goed te functioneren. Anders sluit de deur niet goed, wat leidt tot ontsnapping van hete stoom.

Waar de vaatwasser te installeren

2

• Installeer en gebruik dit product in een gesloten, overdekte, droge en goed geventileerde omgeving;
• Installeer het product niet in open ruimtes die blootstaan aan weersinvloeden;
• Monteer het product in de buurt van een stopcontact;
• Gebruik het product alleen als het in een inbouwruimte is geplaatst, anders bestaat er kans op verwondingen en brandwonden;
• Installeer de vaatwasser niet onder een kookplaat;
• Installeer het product niet in de buurt van warmtebronnen (radiatoren, kachels, enz.);
• Plaats het product niet op tapijten of vergelijkbare oppervlakken;
• Plaats het product op een schone, vlakke en stevige ondergrond.

3 Afmetingen van de vaatwasser

Afmetingen in mm

Vooraanzicht in axonometrisch perspectief van het product

Vooraanzicht in axonometrisch perspectief met keukendeur

LET OP: als het keukenpaneel zwaarder is dan 9 kg, neem dan contact op met de klantenservice.

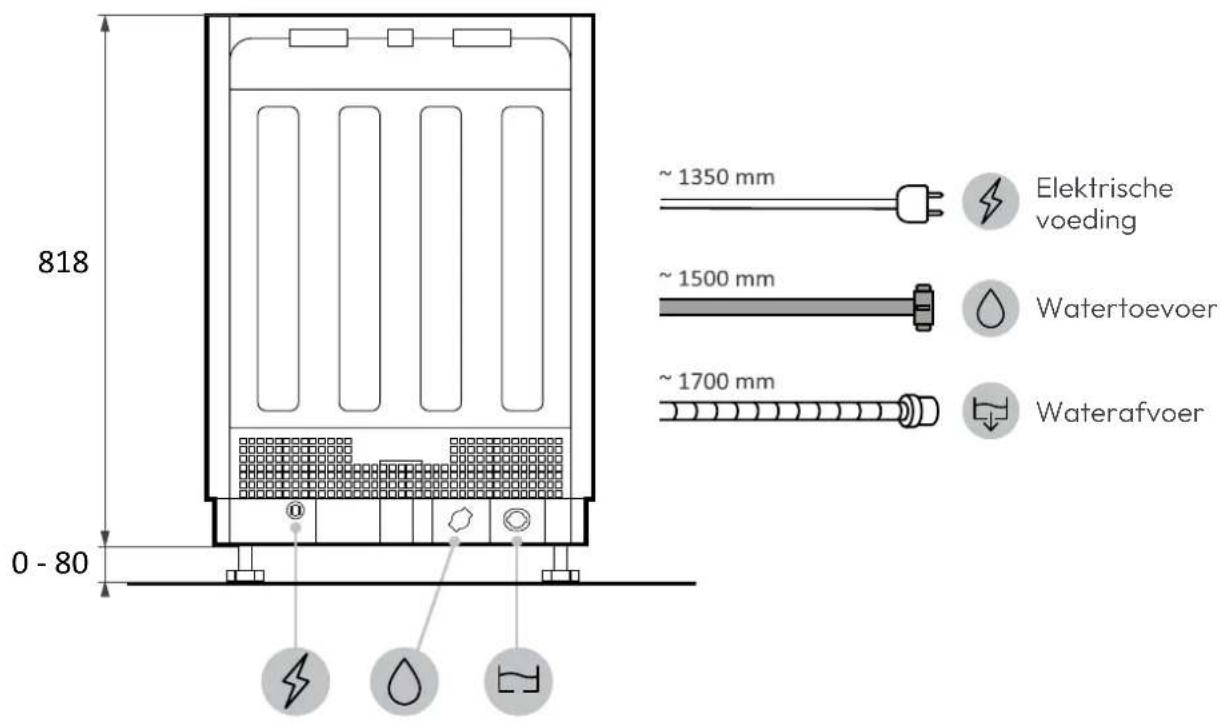

Afmetingen in mm

Achteraanzicht

Zijaanzicht

4 Stapsgewijze installatievideo

U kunt de installatievideo van het product bekijken door de QR-code te scannen:

of door op de volgende link te klikken

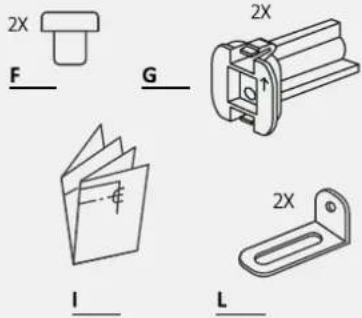

5 Gereedschap voor installatie

Benodigde gereedschappen

Gereedschap meegeleverd met het product 3,9X38

4X13

C

D

E

Afmetingen in mm

Axonometrisch aanzicht

A

A LET OP: De minimale hoogte van de vaatwasser is 818 mm; in dit geval moet de afstand tussen de keukendeur en de vloer tussen 90 en 120 mm zijn. Als de vaatwasser wordt verhoogd (max. 898 mm), moet ook de afstand tussen deur en vloer evenredig toenemen, tot een maximum tussen 170 en 200 mm.

7 Instructies met betrekking tot de installatie van de vaatwasser

7.1 Installatie van de stoombeveiligingsstrip

Breng de strip aan onder het aanrecht en aan de zijkanten van de aangrenzende kasten.

1.

2.

3.

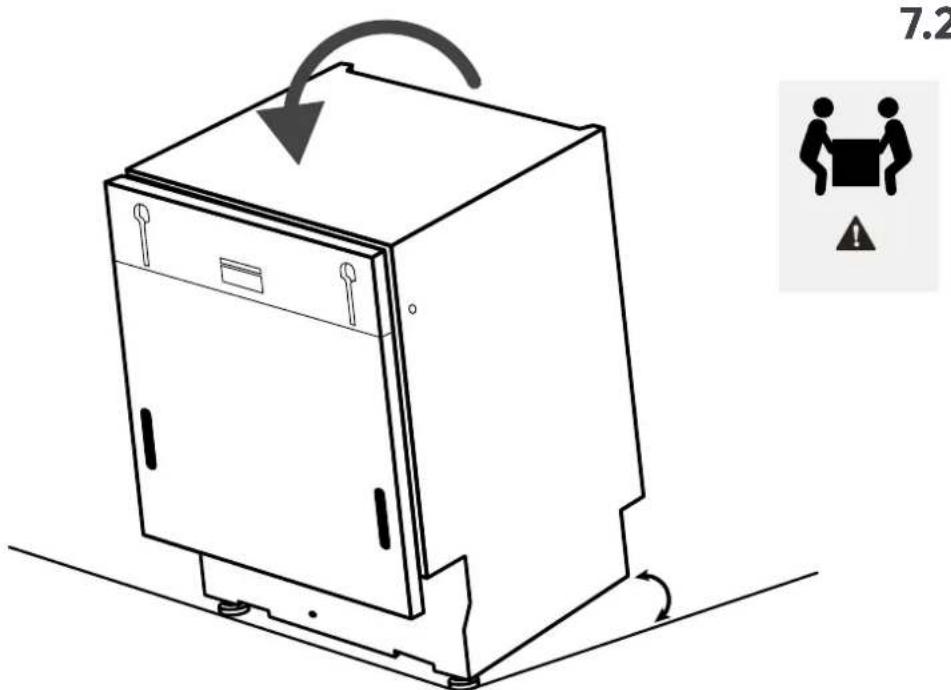

7.2 Hoogteverstelling

Kantel de vaatwasser door de achterkant ongeveer 10 cm op te tillen.

7.3 Verstelling van de achterste poot

Stel de hoogte van de achterste poot in vanaf de voorkant van de machine zoals aangegeven.

7 Instructies met betrekking tot de installatie van de vaatwasser

7.4 Hoogteverstelling van de voorpoten

Handel direct op de voorpoten. Til indien nodig de vaatwasser een beetje op.

7.5 Kantelverstelling

Stel de vaatwasser waterpas af ten opzichte van het verticale en horizontale vlak.

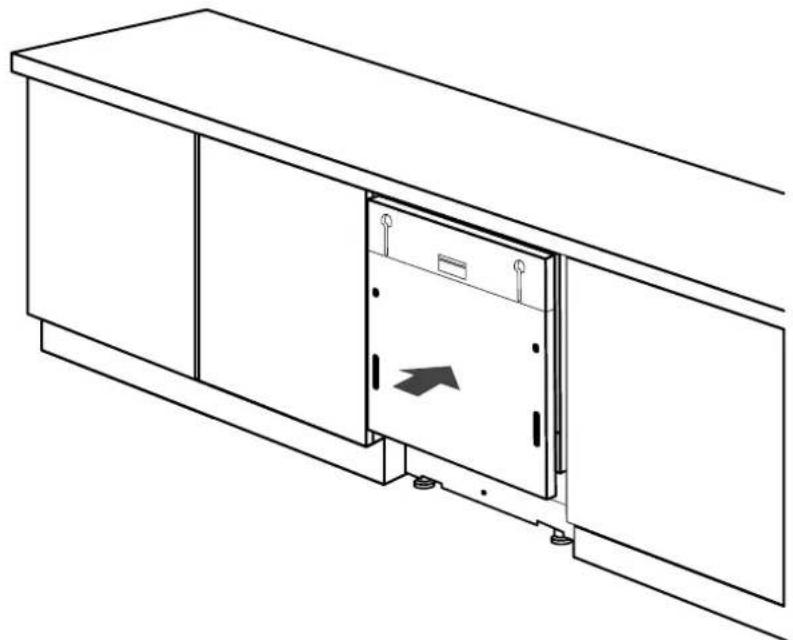

7.6 Plaatsing in de inbouwruimte

Plaats de vaatwasser in de inbouwruimte en controleer afmetingen en toleranties.

7.7 Bevestiging van de voorste poten

Nadat alle afmetingen zijn gecontroleerd, de voorste poten definitief vastzetten zodat ze na verloop van tijd niet loskomen. Deze handeling kan ook worden uitgevoerd nadat het keukenpaneel is geplaatst.

7 Instructies met betrekking tot de installatie van de vaatwasser

7.8 Voorbereiding van het paneel

1.

Meet de afstand tussen de bovenrand van de aangrenzende deuren en de vaatwasser;

2.

Breng de maat over op het keukenpaneel en bepaal het midden;

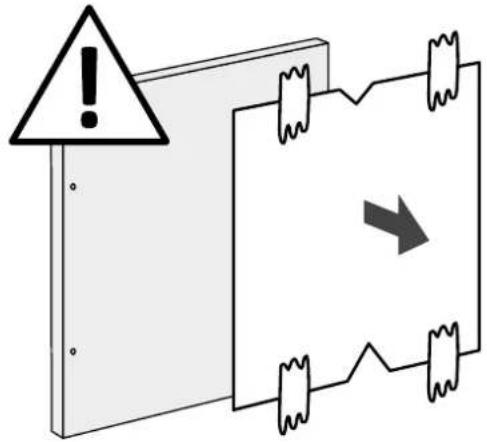

3.

Breng de boormal aan en volg de meegeleverde instructies;

7.8 Voorbereiding van het paneel

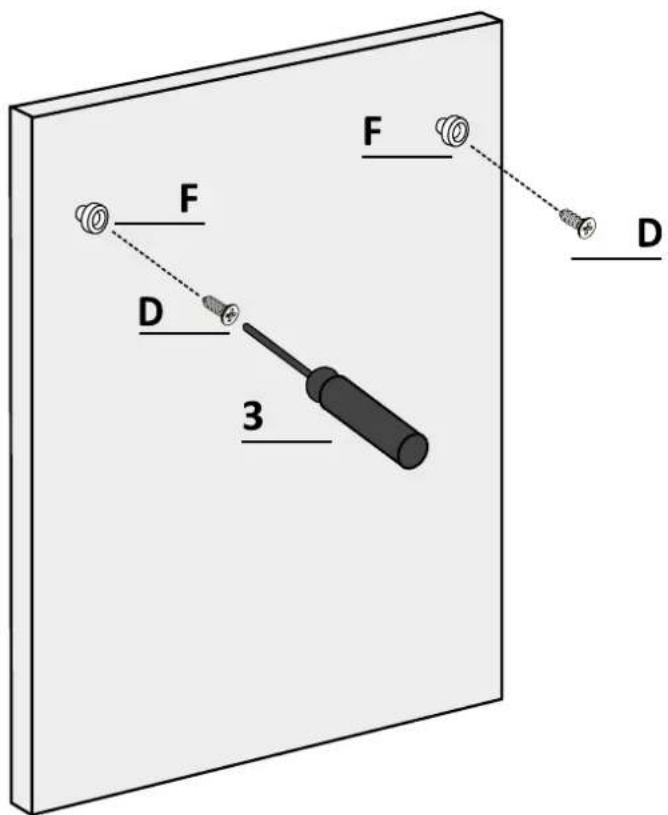

4.

Verwijder de mal en plaats de accessoires.

LET OP: Zorg ervoor dat de schroefkoppen niet uitsteken aan de achterzijde van het paneel bij het installeren van de handgreep.

7 Instructies met betrekking tot de installatie van de vaatwasser

7.9 Installatie van het paneel

1.

Breng de inzetstukken aan op de vaatwasser en let erop dat de onderdelen in de juiste richting worden gemonteerd, met de pijl naar boven;

2.

Bevestig het paneel aan de bovenzijde van de vaatwasser;

7.9 Installatie van het paneel

3.

Open de vaatwasdeur terwijl u het onderste deel van het keukenpaneel vasthoudt, draai vervolgens de onderste schroeven los;

4.

Zorg ervoor dat het paneel volledig is geplaatst (1); bevestig het keukenpaneel met de meegeleverde schroeven aan de vaatwasser (2).

7 Instructies met betrekking tot de installatie van de vaatwasser

A LET OP: Sluit de vaatwasser nu aan op het water- en elektriciteitsnet, volgens de instructies in hoofdstuk 8.

7.10 Bevestiging van de machine aan de keuken

Instructies voor het bevestigen van de vaatwasser aan de zijkant van aangrenzende kasten.

WAARSCHUWING: Als u de vaatwasser niet lateraal kunt bevestigen, gebruik dan de meegeleverde beugels en bevestig hem aan het werkblad; wees voorzichtig als het werkbladmateriaal geen hout is.

8 Aansluiting op het water- en elektriciteitsnet

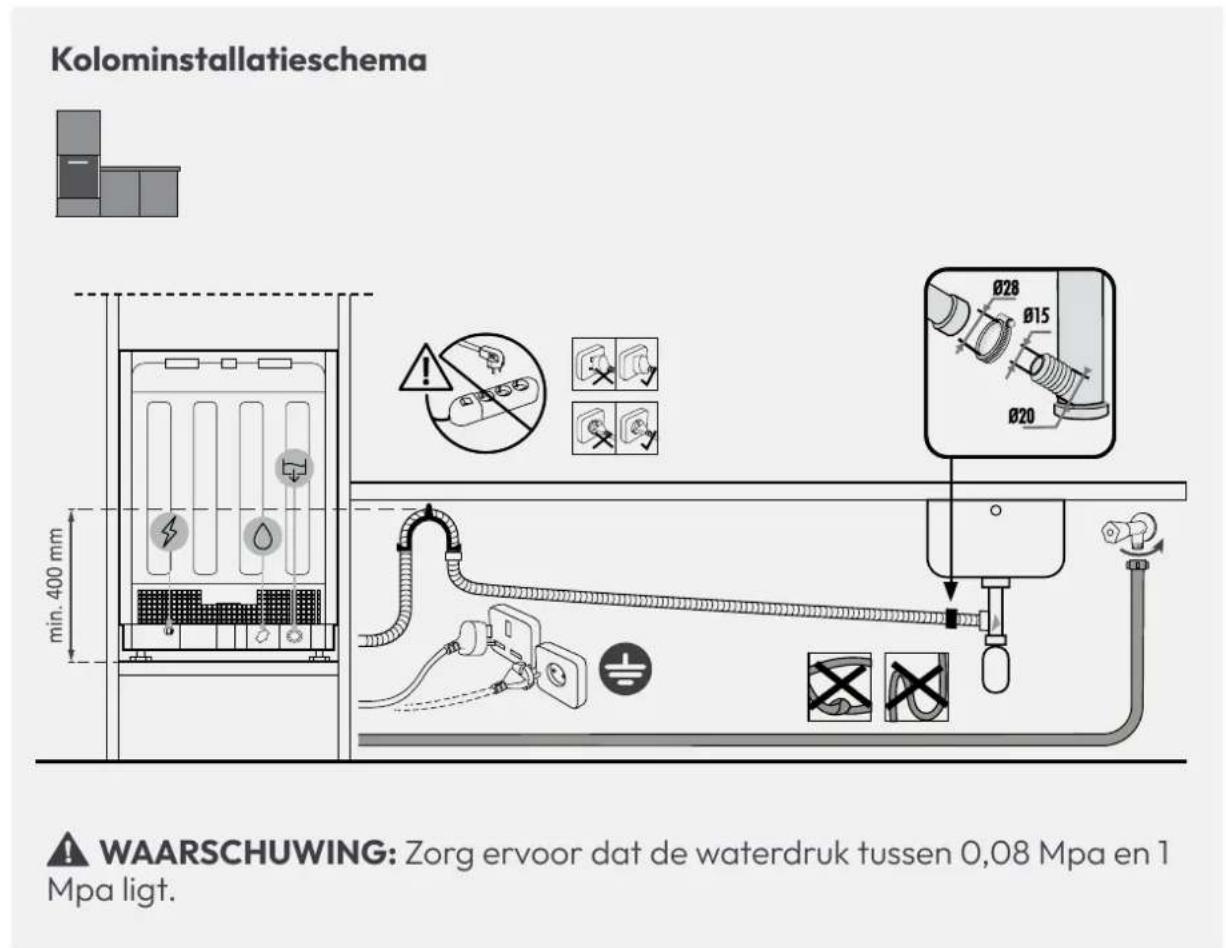

8.1 Aansluitschema

8.2 Beveiligingsvoorzieningen

Alle vaatwassers zijn voorzien van een overstroombeveiliging die, wanneer het waterpeil door een storing te hoog wordt, automatisch de watertoevoer stopt en/of het overtollige water afvoert.

Raadpleeg de gebruikershandleiding voor meer informatie.

Levering aan de gebruiker 9

Aan het einde van de installatie:

• Informeer de gebruiker over de essentiële functies;
• Informeer de gebruiker over alle relevante aspecten van veilig gebruik en hantering;
• Lever de accessoires en gebruiks- en montagehandleidingen aan de gebruiker om zorgvuldig te bewaren.

Verwijder aan het einde van de installatie de beschermfolie, tape en al het andere verpakkingsmateriaal en haal de meegeleverde accessoires uit de vaatwasser.

Notitie: Het daadwerkelijke uiterlijk van het product is afhankelijk van het gekozen model.

Demonteren van de vaatwasser

10

• Koppel het product los van het elektriciteits- en waternet;
• Schroef de bevestigingsschroeven los;
• Til het product een beetje op en haal het volledig eruit;
• Dit product beschadigt het meubel niet, dat ook met een nieuw apparaat gebruikt kan worden.
