Merke	Hoover
Modell	HI 3E7L0S-17
Produkttype	Innebygd oppvaskmaskin
Justerbar høyde	Fra 818 mm til 898 mm
Standard bredde	600 mm
Standard dybde	570 mm
Kapasitet	13 kuverter
Strømtilførsel	230 V - 50 Hz
Nødvendig vanntrykk	0,08 MPa til 1 MPa
Sikkerhetsenhet	Automatisk overløpsbeskyttelse
Installasjon	Innebygd, justerbar høyde og helling
Inkluderte tilbehør	Dampbeskyttelse, festesett, boringsmal
Maks. vekt på kjøkkenpanel	9 kg
Vanntilkobling	Kaldtvannstilførsel
Elektrisk tilkobling	Standard stikkontakt
Funksjoner	Vaskeprogrammer, overløpsbeskyttelse
Vedlikehold	Regelmessig rengjøring av filter og spylearmer
Energiklasse	A+ (estimat)
Støynivå	46 dB (estimat)
Vannforbruk	10 L per syklus (estimat)

Ofte stilte spørsmål - HI 3E7L0S-17 HOOVER

Hvordan justere høyden på oppvaskmaskinen?

Vipp oppvaskmaskinen ved å løfte baksiden ca. 10 cm, juster deretter høyden på stoppfoten foran og forføttene. Se kapittel 7.2 til 7.4 i bruksanvisningen.

Hva er nødvendig vanntrykk?

Vanntrykket må være mellom 0,08 MPa og 1 MPa. Sørg for at installasjonen din oppfyller disse verdiene.

Kan jeg installere oppvaskmaskinen under en komfyrplate?

Nei, det er forbudt å installere oppvaskmaskinen under en komfyrplate. Se bruksanvisningen for egnede plasseringer.

Hvordan installere kjøkkenpanelet?

Mål avstanden mellom overkanten av tilstøtende dører, overfør den til panelet, bruk den medfølgende boringsmalen, og fest deretter panelet til oppvaskmaskinen med skruene. Panelens vekt må ikke overstige 9 kg.

Hva gjør jeg ved overløp?

Oppvaskmaskinen er utstyrt med en overløpsbeskyttelse som automatisk stopper vanntilførselen eller fjerner overskuddsvann. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan feste oppvaskmaskinen til møblene?

Etter å ha satt oppvaskmaskinen inn i rommet, fest den sideveis til tilstøtende møbler. Hvis det ikke er mulig, bruk de medfølgende brakettene for å feste den til benkeplaten.

Hvilke verktøy følger med produktet?

Installasjonssettet inneholder skruer, en boringsmal, en dampbeskyttelse og annet tilbehør. Fullstendig liste finnes i bruksanvisningen.

Hvor finner jeg installasjonsvideoen?

Du kan skanne QR-koden i bruksanvisningen eller klikke på lenken i kapittel 4 for å se videoen trinn for trinn.

Hvordan rengjøre oppvaskmaskinen?

Rengjør regelmessig filteret, spylearmene og dørtetningene. Bruk et spesielt rengjøringsmiddel for oppvaskmaskiner. Se bruksanvisningen for mer informasjon.

Er oppvaskmaskinen reparerbar?

Ja, reservedeler er tilgjengelige. For reparasjoner, kontakt en kvalifisert tekniker. Noter serienummeret før installasjon.

BRUKSANVISNING HI 3E7L0S-17 HOOVER

1 Sikkerhetsadvarsler for installasjon

for produktet ved å skanne

QR-koden:

eller ved å klikke på følgende

8 Tilkobling til vann- og strømnettet

Denne installasjonsveiledningen er ment for kjøkkenprodusenter som skal integrere produktene. For å sikre sikkerhet og oppnå best mulige resultater, les denne veiledningen nøye, inkludert sikkerhetsinstruksjoner, og oppbevar den for fremtidig referanse. Før du går videre med installasjonen, noter serienummeret, da det kan være nødvendig ved reparasjoner. Sjekk for skader under transport og kontakt en tekniker ved tvil før bruk. Oppbevar alltid alt emballasjemateriell utilgjengelig for barn.

• Merknad: Egenskapene og bildene i dette dokumentet er kun veiledende og kan endres uten forhåndsvarsel.

Innholdsfortegnelse

1 Sikkerhetsvarsler for installasjon p.2-3 2 Hvor skal oppvaskmaskinen installeres p.3 3 Mål på oppvaskmaskinen p.4-5 4 Installasjonsvideo trinn for trinn p.6 5 Verktøy for installasjon p.6 6 Innbyggingsmål p.7 7 Instruksjoner for installasjon av oppvaskmaskin p.8-17 7.1 Installasjon av dampbånd 7.2 Høydejustering 7.3 Justering av bakre fot 7.4 Justering av høyden på de fremre føttene 7.5 Høydejustering 7.6 Innsetting i innebygd rom 7.7 Festing av fremre føtter 7.8 Forberedelse av panelet 7.9 Installasjon av panelet 7.10 Festing av maskinen til kjøkkenet 8 Tilkobling til vann- og strømnett p.18-19 8.1 Tilkoblingsdiagram 8.2 Sikkerhetsenheter 9 Levering til brukeren p.19 10 Demontering av oppvaskmaskinen p.19

Les disse instruksjonene før du begynner å installere produktet. Din sikkerhet er veldig viktig for oss. Les denne informasjonen nøye før du bruker produktet.

• Installasjonen må utføres av en kvalifisert tekniker som kjenner til og overholder lovene i installasjonslandet og produsentens instruksjoner;
• Dersom det kreves produsentens assistanse for å rette feil forårsaket av feil installasjon, dekkes ikke dette av garantien; Fjern emballasjematerialet før du tar apparatet i bruk;
• Etter at produktet er pakket ut, må du kontrollere at det ikke er skadet. Kontakt kundeservice ved problemer før installasjon og koble det ikke til strømnettet;
• Et skadet produkt kan forårsake kortslutning, elektrisk støt, brannfare og andre farer;
• Kontroller om emballasjen inneholder tilbehør eller medfølgende materialer (poser med skruer, dokumenter, brosjyrer osv.), og fjern og oppbevar dem om nødvendig;
• Feil installasjon kan føre til skade på personer, dyr eller eiendom. Produsenten kan ikke holdes ansvarlig for slike skader.
• Sikker bruk er kun garantert hvis installasjonen er utført riktig i henhold til instruksjonene. Ved skade på grunn av feil montering, ligger ansvaret hos installatøren.
• Under installasjonen må apparatet ikke være koblet til strømnettet.
• Det anbefales å bruke vernehansker under installasjonen for å unngå kuttskader.
• Ved feil installasjon, manipulering av apparatet eller ukorrekt tilkobling, blir produktgarantien ugyldig.
• Sørg for at produktets strømledning ikke er tilgjengelig etter installasjon.
• Etter montering må ikke strømkabelen komme i kontakt med bevegelige deler av kjøkkenkomponentene (f.eks. en skuff), og den må ikke utsettes for mekanisk belastning.
• Når produktet leveres til sluttbrukeren, må teknikeren sikre at det er riktig installert.
• Ikke koble produktet til strømnettet før frontpanelet er fullstendig installert. Ellers kan det oppstå elektrisk fare. Vær forsiktig under transport, produktet er tungt. Før du starter installasjonen, kontroller alle målene på det innebygde rommet ved å sammenligne dem med instruksjonene i denne manualen. Merk at det er mulig å justere døren slik at den flukter med dørene på andre møbler, selv om den er høyere enn kontrollpanelet.
• Sørg for at installasjonsområdet er stabilt og solid. Påfør beskyttelsesfilmen, som leveres i installasjonssettet, under benkeplaten og på omgivende møbler. Denne filmen beskytter møblene mot fuktighet. Vær forsiktig når du åpner og lukker produktet.
• Feil installasjon kan føre til at produktet velter.
• Produktet må være i vater for å fungere som det skal. Ellers vil døren ikke lukkes ordentlig, noe som kan føre til at varm damp slipper ut.

3 Mål på oppvaskmaskinen

Mål i mm

Produktets fremre aksonometriske visning

Produktets fremre aksonometriske visning med kjøkkendør.

ADVARSEL: hvis kjøkkenpanelet veier mer enn 9 kg, kontakt kundeservice.

Mål i mm

Bakfravisning

Sidevisning

4 Installasjonsvideo trinn for trinn

Du kan se installasjonsvideoen

Aksonometrisk visning

A

ADVARSEL: Den minimale høyden på oppvaskmaskinen er 818 mm; i dette tilfellet må avstanden mellom kjøkkendøren og gulvet være mellom 90 og 120 mm. Hvis oppvaskmaskinen heves (maks. 898 mm), må også avstanden økes proporsjonalt, opp til et maksimum mellom 170 og 200 mm.

7 Instruksjoner for installasjon av oppvaskmaskin

7.1 Installasjon av dampbånd

Påfør stripen under benkeplaten og på sidene av tilstøtende skap.

1.

2.

3.

7.2 Høydejustering

Vipp opp oppvaskmaskinen ved å løfte bakre del ca. 10 cm.

7.3 Justering av bakre fot

Juster høyden på bakre fot fra maskinens front som angitt.

7 Instruksjoner for installasjon av oppvaskmaskin

7.4 Justering av høyden på de fremre føttene

Virke direkte på de fremre føttene. Løft oppvaskmaskinen litt om nødvendig.

7.5 Vinkeljustering

Juster oppvaskmaskinen i loddrett og vannrett plan.

7.6 Innsetting i innebygd rom

Sett inn oppvaskmaskinen i innbyggingsrommet og kontroller mål og toleranser.

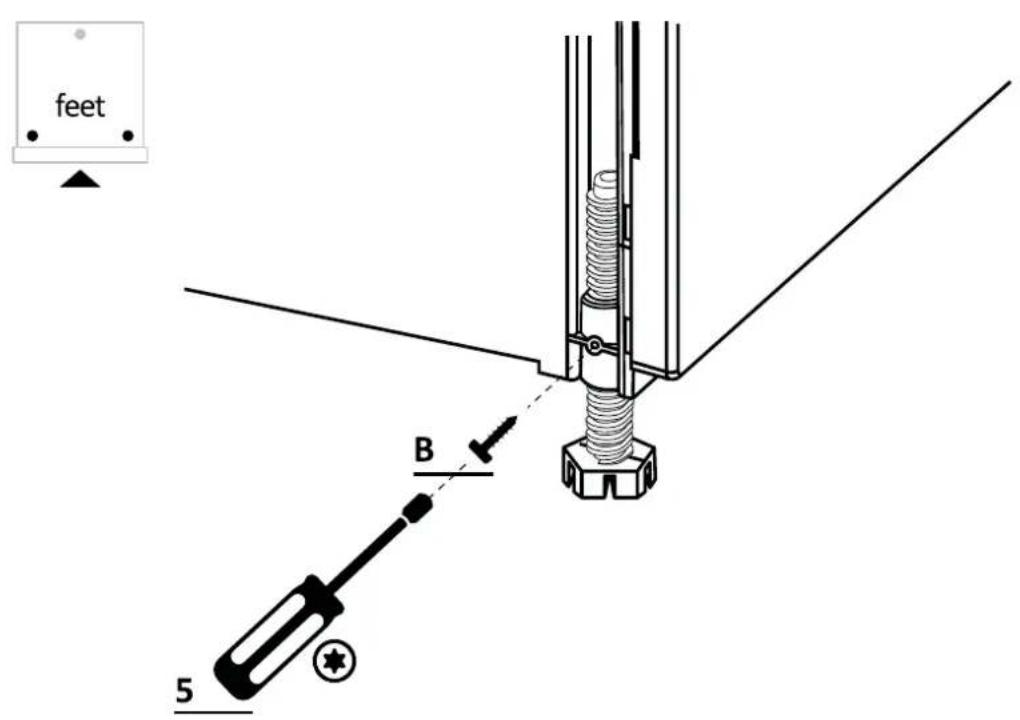

7.7 Festing av fremre føtter

Etter å ha kontrollert alle målene, fest de fremre føttene permanent slik at de ikke løsner over tid. Dette kan også gjøres etter at kjøkkenpanelet er montert.

7 Instruksjoner for installasjon av oppvaskmaskin

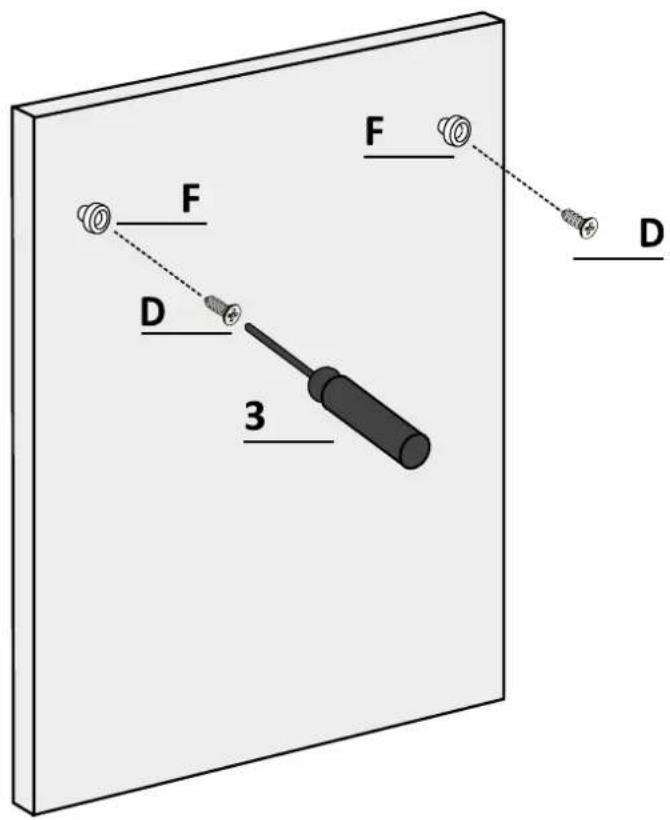

7.8 Forberedelse av panelet

1.

Mål avstanden mellom øvre kant av tilstøtende dører og oppvaskmaskinen;

2.

Overfør målet til kjøkkenpanelet og finn midten;

3.

7.8 Forberedelse av panelet

4.

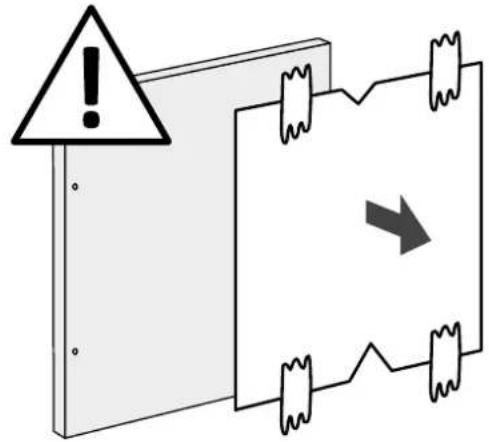

Fjern malen og monter tilbehøret.

ADVARSEL: Unngå at skruehodene stikker ut på baksiden av panelet ved montering av håndtaket.

7 Instruksjoner for installasjon av oppvaskmaskin

7.9 Installasjon av panelet

1.

Monter innsatsene på oppvaskmaskinen, og pass på at komponentene installeres i riktig retning med pilen oppover;

2.

Fest panelet til den øvre delen av oppvaskmaskinen;

7.9 Installasjon av panelet

3.

Åpne oppvaskmaskindøren mens du holder den nederste delen av kjøkkenpanelet, og skru deretter ut de nederste skruene;

4.

Sørg for at panelet er helt satt inn (1); fest kjøkkenpanelet til oppvaskmaskinen med de medfølgende skruene (2).

7 Instruksjoner for installasjon av oppvaskmaskin

ADVARSEL: Koble oppvaskmaskinen nå til vann- og strømnettet i henhold til instruksjonene i kapittel 8.

7.10 Festing av maskinen til kjøkkenet

Instruksjoner for å feste oppvaskmaskinen til siden av tilstøtende skap.

8 Tilkobling til vann- og strømnettet

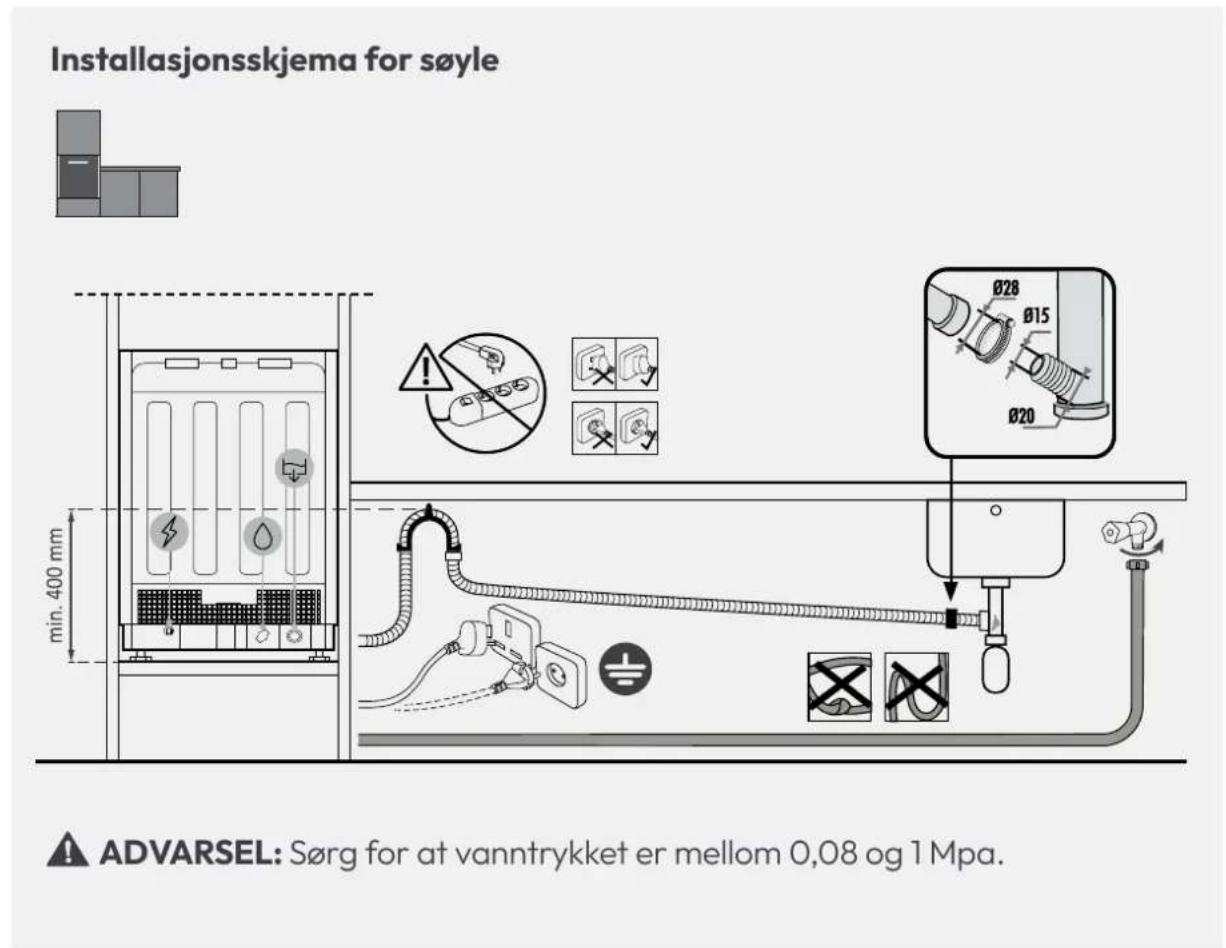

8.1 Tilkoblingsskjema

8.2 Sikkerhetsanordninger

Alle oppvaskmaskiner er utstyrt med en overflomsbeskyttelse som ved feil, når vannstanden overstiger det normale, automatisk stopper vanntilførselen og/eller tømmer overskuddet.

For mer informasjon, se brukermanualen.

Levering til brukeren

Ved installasjonens slutt:

• Informer brukeren om de essensielle funksjonene;
• Informer brukeren om alle relevante aspekter ved sikker bruk og håndtering; Overlever til brukeren tilbehør og bruks- og monteringsanvisninger for forsiktig oppbevaring.

Etter installasjonen, fjern beskyttelsesfilmen, tapen og alt annet emballasjemateriale, og ta ut det medfølgende tilbehøret fra oppvaskmaskinens innside.

Merknad: Produktets faktiske utseende avhenger av valgt modell.

Demontering av oppvaskmaskin

10

Koble produktet fra strøm- og vannforsyningen; - Skru ut festeskruene; - Løft produktet litt og trekk det helt ut; - Dette produktet skader ikke møblene, som også kan brukes med et nytt apparat.
