NAVODILA ZA UPORABO HI 3E7L0S-17 HOOVER

8.1 Schéma zapojenia

4 Instalačni video krok za krokem

Ta namestitveni priročnik je namejen proizvajalcem kuhinj, ki bodo vgrajevali te izdelke. Za zagotovitev varnosti in doseo najboljsih rezultatov natančno preberite ta priročnik, vklučno z varnostnimi navodili, in ga shranite za priho-dnjuporabo. Pred začetkom namestitve si zabeležite serijsko stevilko, saj je morda potrebna v primeru popravila. Preverite, ali je med prevozom prišlo do poskodb, in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite izven dosega otrok.

Opomba: Lastosti in slike, vsebovane v tem dokumentu, so zgolj informati- vne in se lahko spremenijo brez predhodnega obvestila.

Kazalo

1arnostna opozorila za namestitev
2 Je namestiti pomivalni stoj p.3
3 Dimenzije pomivalnega stroja p.4-5
4 Video z navodili za namestitev korak za korakom p.6
5 Drodja za namestitev p.6
6 Dimenzije za vgradnjo p.7
7 Navodila za namesitev pomivalnega stroja p.8 - 17

7.1 Namestitev parnega traku
7.2 Nastavitev visine
7.3 Nastavitev zadnje noge
7.4 Nastavitev visine sprednjih nog
7.5 Nastavitev nagiba
7.6 Vstavitev vgradni predal
7.7 Pritrditev sprednjih nog
7.8 Priprava plošče
7.9 Namestitev plošče
7.10 Pritrditev stroja na kuhinjo

8 Priključitev na vodovodno in elektricno omrežje p.18 - 19

8.1 Priključni načřt
8.2 Varnostne naprave

9 Dostava uporabniku p.19
10 Razstavljanje pomivalnega stroja p.19

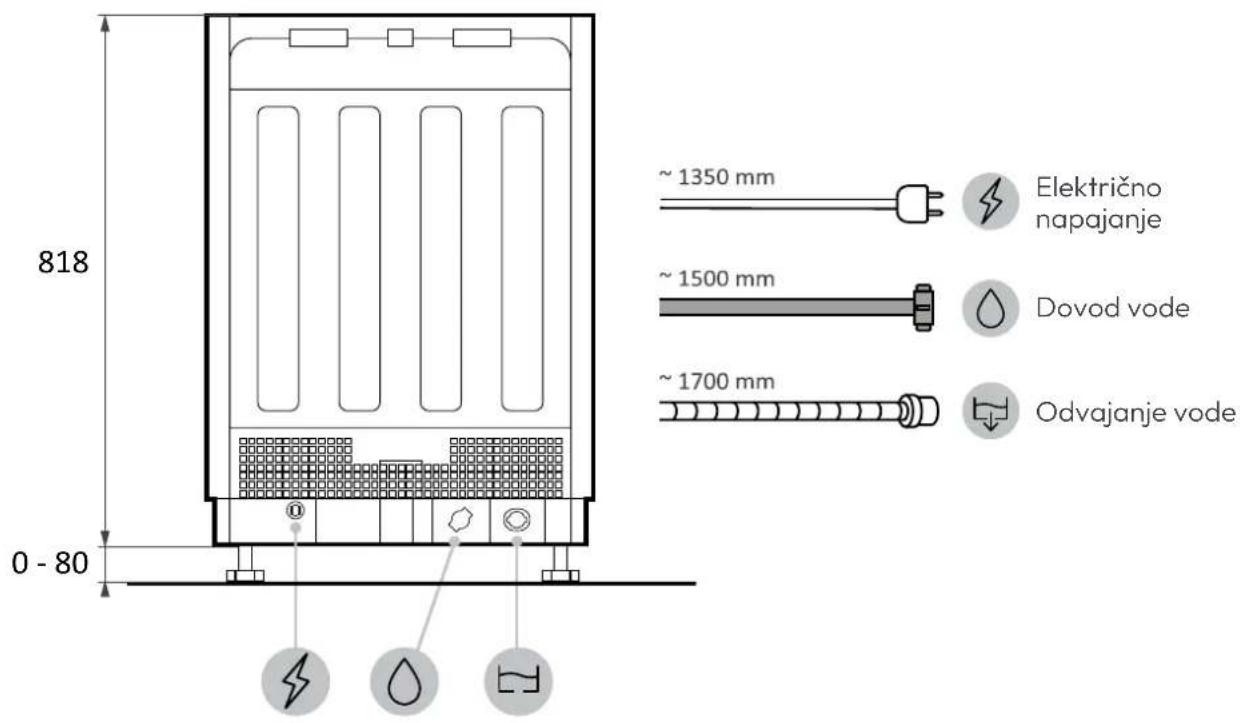

3 Dimenzije pomivalnega stroja

Dimenzije v mm

Sprednji aksonometrični pogled na izdelek

Sprednji aksonometrični pogled z vratci kuhinje

POZOR: ce je kuhinjski panel tezji od 9 kg, obrite se na servis;

Dimenzijevmm

Zadnji pogled

Stranski pogled

4 Video z navodili za namestitev korak za korakom

Namestitveni video si lahko ogledate s skeiranjem QR kode:

ali s klikom na naslednji

5 Orodja za namesitev

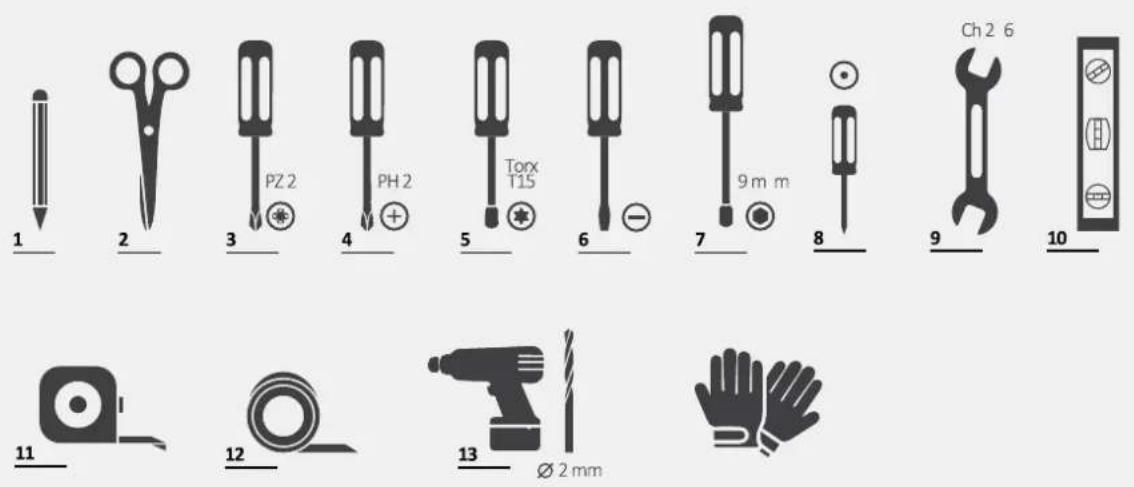

Potrebna orodja

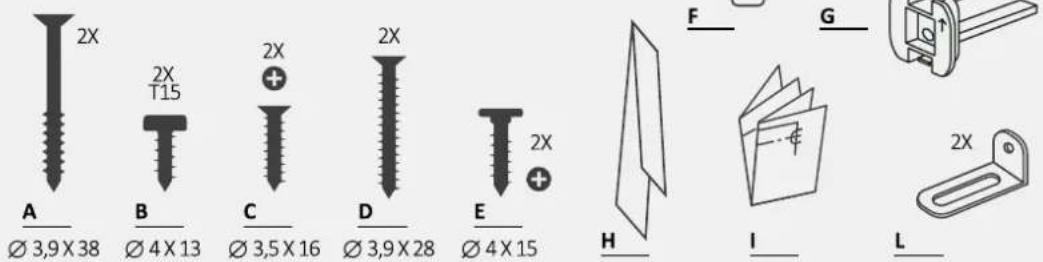

Orodja, ki so priložena izdelku

Dimenzije v mm

Aksonometrični pogled

A

A POZOR: Minimalna visina pomivalnega stroja je 818 mm; v tem prime-ru mora biti razdalja med kuhinjskimi vrati in tlemi med 90 in 120 mm. Ce je pomivalni stroj dvignjen (maks. 898 mm), se mora razdalja med vrati in tlemi sorazmerno povecati do najvec med 170 in 200 mm.

7 Navodila za namestitev pomivalnega stroja

7.1 Namestitev tarnega traku

Namestite trak pod delovno plošco in ob straneh sosednjih omaric.

1.

2.

3.

7.2 Nastavitev visine

Nagnite pomivalni stroj tak, da dvignete zadnji del za približno 10 cm.

7.3 Nastavitev zadnje noge

Nastavite visino zadnje noge s sprednje strani stroja, kot je prikazano.

7 Navodila za namestitev pomivalnega stroja

7.4 Nastavitev visine sprednjih nog

Delujte negosredno na sprednje noge. Po potrebi rahlo dvignite pomivalni stroj.

7.5 Nastavitev nagiba

Poravnajte pomivalni stroj v navpični in vodoravni ravnini.

7.6 Vstavitev v vgradni predal

Vstavite pomivalni stroj v vgradno ni so in preverite mere ter tolerance.

7.7 Pritrditev sprednjih nog

Po preverjanju vseh mer trajno pritrdite sprednje noge, da se scasoma ne zrahljajo. To dejanje je mozno izvesti tudi po namestitvi kuhnjskega panela.

7 Navodila za namestitev pomivalnega stroja

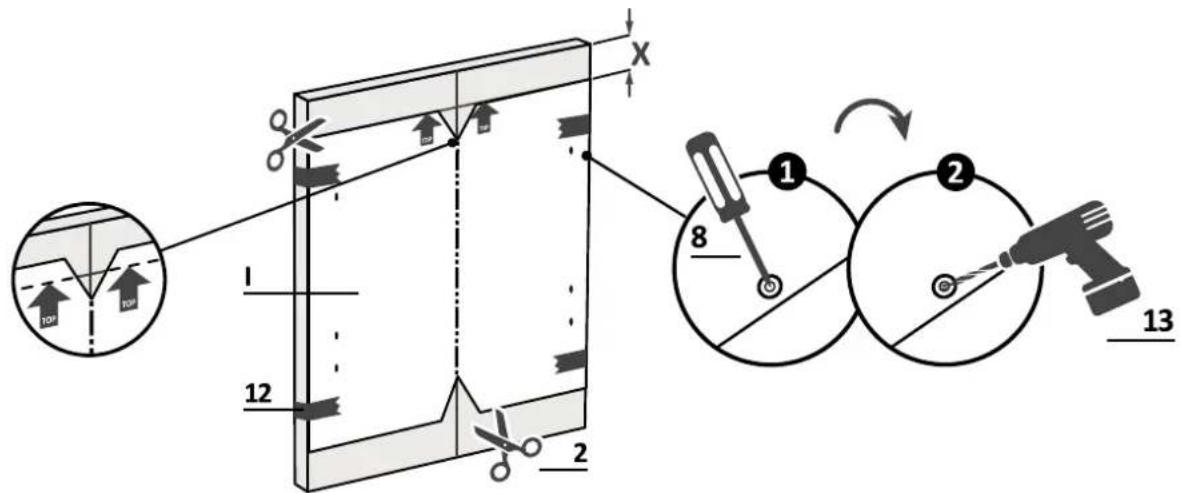

7.8 Priprava plošće

1.

Izmerite razdaljo med zgornjim robom sosednjih vratc in pomivalnim strojem;

2.

Prenesite mero na kuhinjski panel in dolocite sredino;

3.

Namestite šablono za vrtaje in sledite priloženim navodilom;

7.8 Priprava plošće

4.

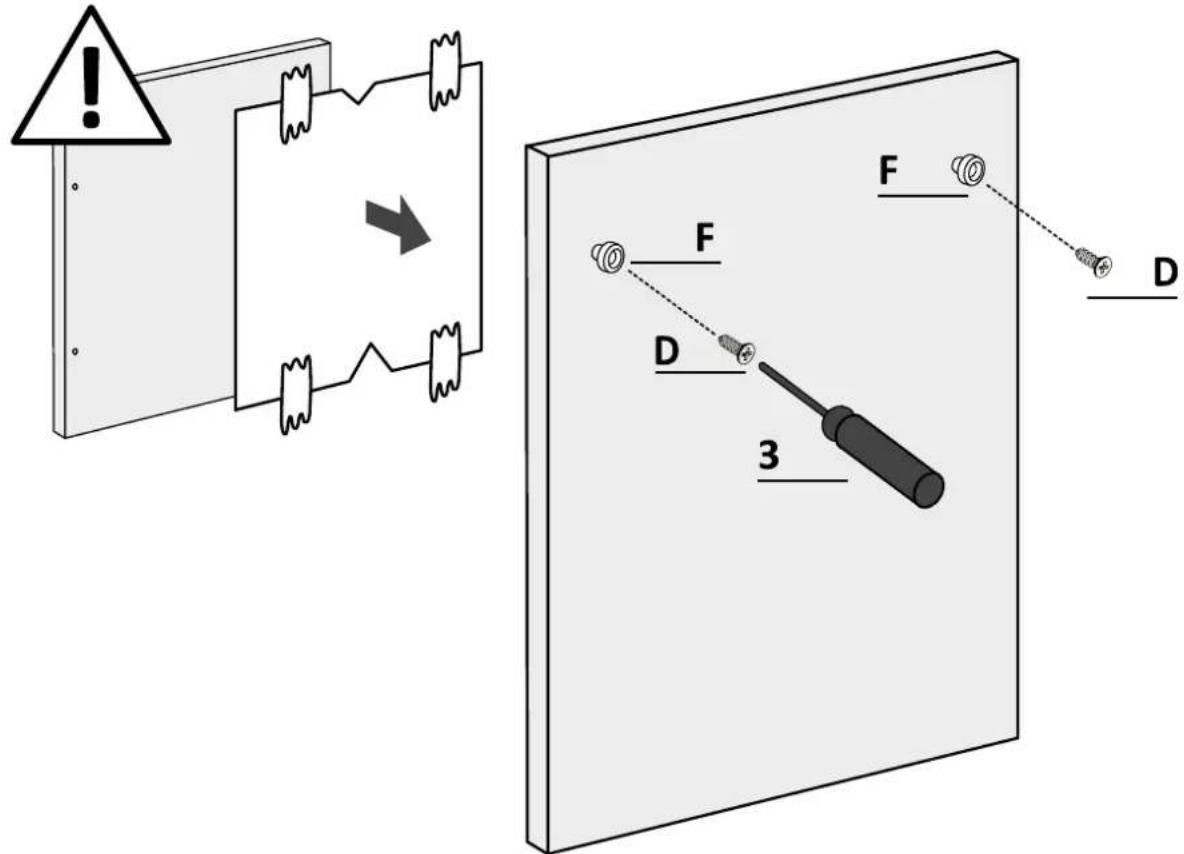

Odstranite šablono in namestite dodatke;

A POZOR: Preprecite, da bi glave vijakov strele iz zadnje strani panela pri namešcanju ročaja;

7 Navodila za namestitev pomivalnega stroja

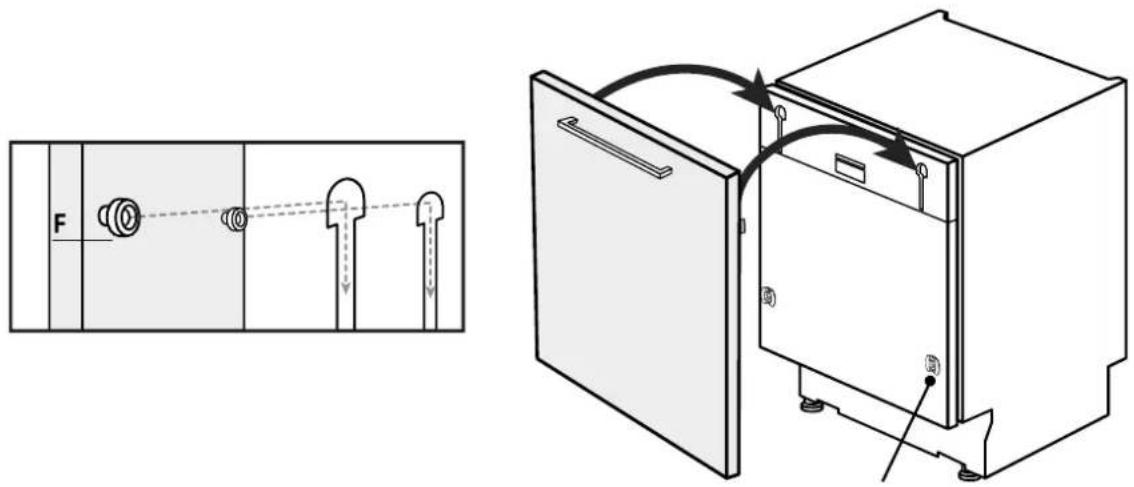

7.9 Namestitev plošće

1.

Namestite vložke na pomivalni stroj in pazite, da bodo komponente namešcene v pravilni smeri, s pušćico navzgor;

2.

Pripnite plošćo na zgornji del pomivalnega stroja;

Odpritévrata pomivalnegastroja in držite spodnji del kuhinjskega panela, nato odvijte spodnje vijake;

4.

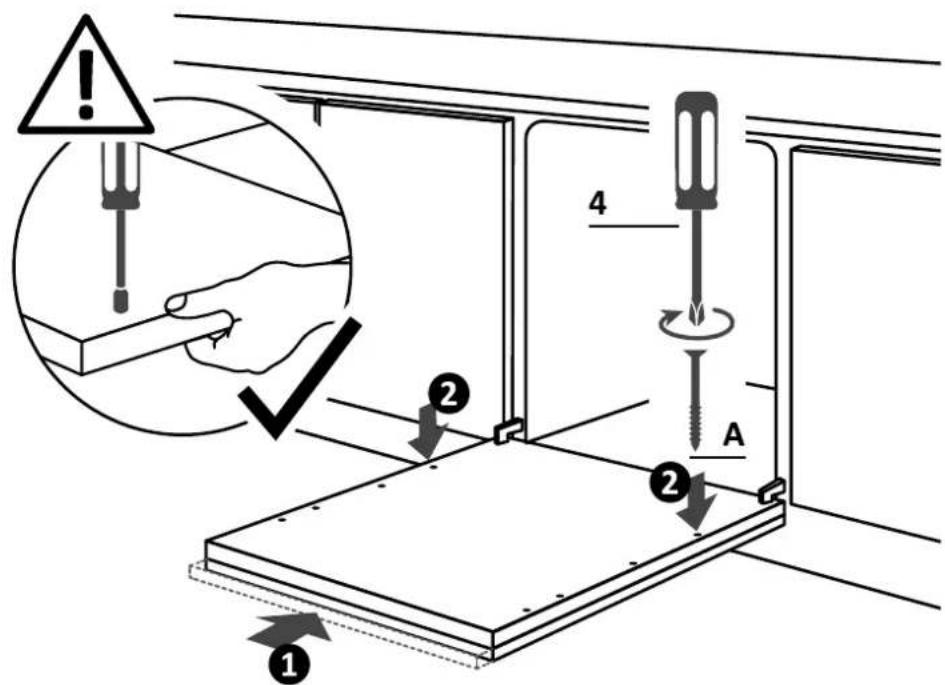

Prepričajte se, da je panel popolnama vstavil (1);pritrdite kuhinjski panel na pomivalni stroj z uporabo priloženih vijakov (2).

7 Navodila za namestitev pomivalnega stroja

A POZOR: Povežite pomivalni stroj zdaj na vodovodno in elektricno omrežje, ob upoštevanju navodil v poglavju 8.

7.10 Pritrditev stroja na kuhinjo

Navodila za pritrditev pomivalnega stroja na stran sosednjih omaric.

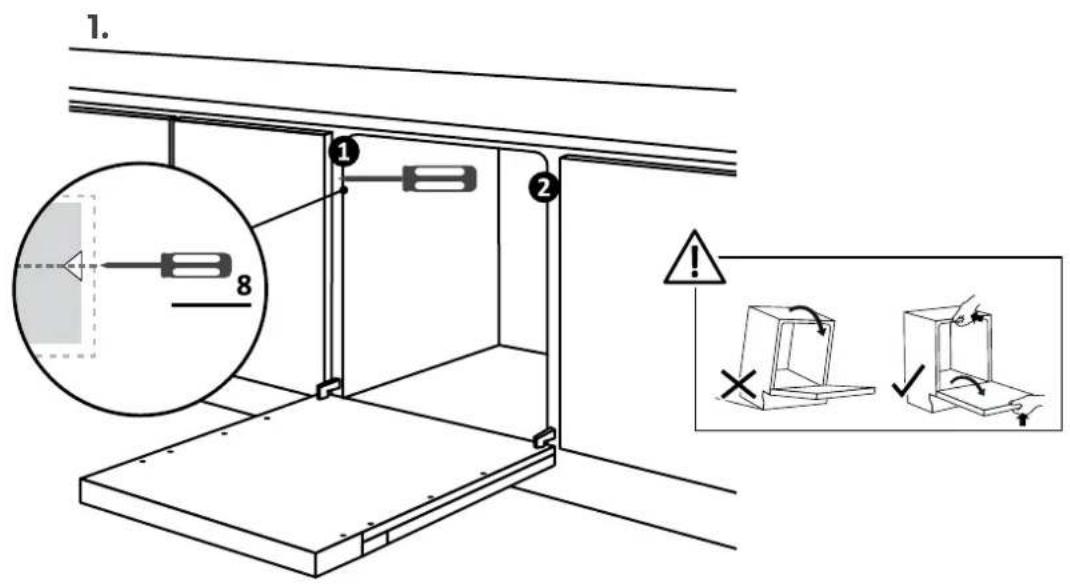

A OPOZORILO: Ce pomivalnega stroja ne morete pritrditi bocno, uporabite prilozene nosilce in ga pritrdite na delovno povrsino; bodite previdni, ce material delovne povrsine ni les.

8 Priključitev na vodovodno in elektricno omrežje

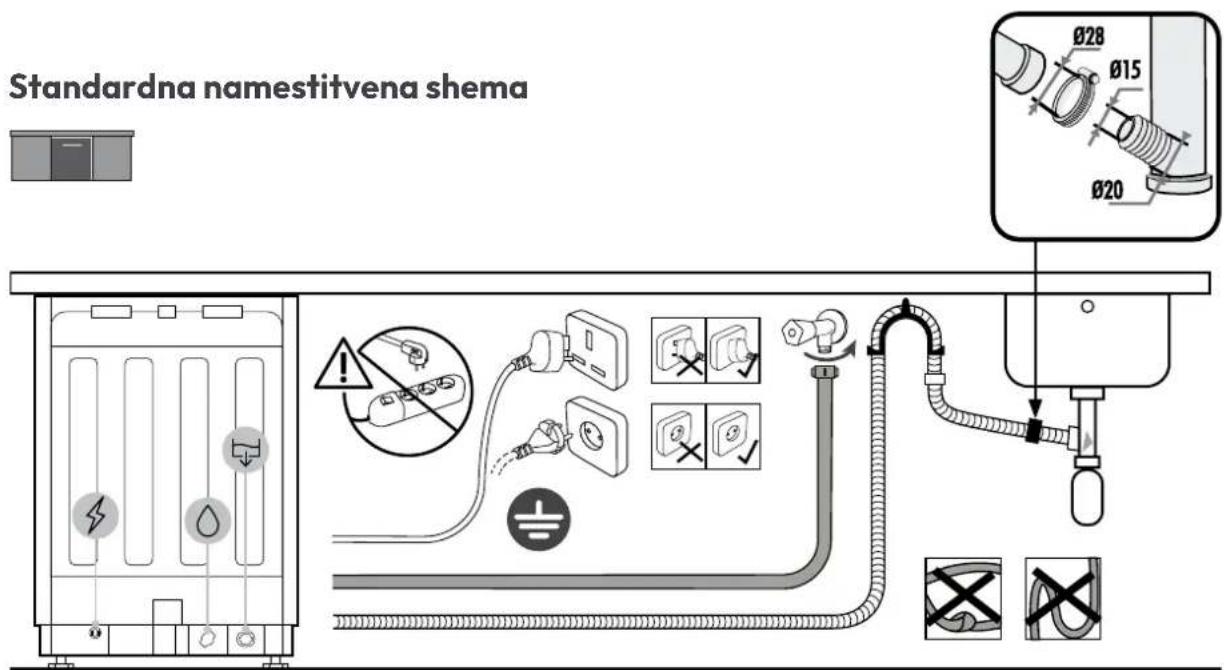

8.1 Shema povezave

Shema vgradnje v stolpec

A OPOZORILO: Prepricajte se, da je vodni flak med 0,08 in 1 Mpa.

8.2 Varnostne naprave

Vsi pomivalni stroji so opremljeni z varnostno napravo proti prelitju, ki v primeru preseganja obicajne ravni vode zaradi okvare samodejno ustavi dotok vode in/ali izpusti presezek.

Za vec informacij gleje uporabniski prirocnik.

Dostava uporabniku

9

Na koncu namestitve:

• Obvestite uporabnika o bistvenih funkcjiah;
• Obvestite uporabnika o vseh pomembnih vidikih varne uporabe in ravnanja;
• Uporabniku izročite dodatke ter navodila za uporabo in montažo za skrbno hrambo.

Po končani namesitvi odstranite zašcitno folijo, trak in vse druge embalžne materiale ter iz notranjosti pomivalnega stroja odstranite prilozene dodatke.

Opomba: Dejanski videz izdelka je odvisen od izbranega modela.

Razstavljanje pomivalnega stroja

10

• Odklopite izdelek iz elektricnega in vodovodnega omrežja;
• Odvijte vijake za pritrditev;
• Rahlo dvignite izdelek in ga popolnama izvlecite;
• Ta izdelek ne poskoduje pohistva, ki ga je mogoce uporabljati tudi z novim aparatom.
