HI 3E7L0S-17 - Bulaşık makinesi HOOVER - Ücretsiz kullanım kılavuzu

Marka	Hoover
Model	HI 3E7L0S-17
Ürün Tipi	Ankastre bulaşık makinesi
Ayarlanabilir Yükseklik	818 mm'den 898 mm'ye kadar
Standart Genişlik	600 mm
Standart Derinlik	570 mm
Kapasite	13 kişilik
Elektrik Beslemesi	230 V - 50 Hz
Gerekli Su Basıncı	0,08 MPa ila 1 MPa
Güvenlik Cihazı	Otomatik taşma önleyici
Kurulum	Ankastre, yükseklik ve eğim ayarı
Dahil Aksesuarlar	Buhar önleyici bant, montaj kiti, delme şablonu
Maks. Mutfak Paneli Ağırlığı	9 kg
Su Bağlantısı	Soğuk su girişi
Elektrik Bağlantısı	Standart elektrik prizi
Fonksiyonlar	Yıkama programları, taşma önleyici güvenlik
Bakım	Filtre ve yıkama kollarının düzenli temizliği
Enerji Sınıfı	A+ (tahmini)
Ses Seviyesi	46 dB (tahmini)
Su Tüketimi	Döngü başına 10 L (tahmini)

Sık sorulan sorular - HI 3E7L0S-17 HOOVER

Bulaşık makinesinin yüksekliği nasıl ayarlanır?

Bulaşık makinesini arkasını yaklaşık 10 cm kaldırarak eğin, ardından ön taraftan durdurucu ayağın yüksekliğini ve ön ayakları ayarlayın. Kılavuzun 7.2 ila 7.4 bölümlerine bakın.

Gerekli su basıncı nedir?

Su basıncı 0,08 MPa ile 1 MPa arasında olmalıdır. Kurulumunuzun bu değerlere uygun olduğundan emin olun.

Bulaşık makinesini bir ocak altına kurabilir miyim?

Hayır, bulaşık makinesini bir ocağın altına kurmak yasaktır. Uygun yerleşim için kılavuza bakın.

Mutfak paneli nasıl takılır?

Komşu kapıların üst kenarı arasındaki mesafeyi ölçün, bunu panele aktarın, sağlanan delme şablonunu kullanın, ardından paneli bulaşık makinesine vidalarla sabitleyin. Panelin ağırlığı 9 kg'ı geçmemelidir.

Taşma durumunda ne yapılmalı?

Bulaşık makinesi, su girişini otomatik olarak durduran veya fazla suyu tahliye eden bir taşma önleyici cihazla donatılmıştır. Sorun devam ederse müşteri hizmetleriyle iletişime geçin.

Bulaşık makinesi mobilyalara nasıl sabitlenir?

Bulaşık makinesini bölmeye yerleştirdikten sonra, yanlardan bitişik mobilyalara sabitleyin. Bu mümkün değilse, sağlanan destekleri kullanarak tezgaha sabitleyin.

Ürünle birlikte hangi araçlar verilir?

Montaj kiti vidalar, bir delme şablonu, bir buhar önleyici bant ve diğer aksesuarları içerir. Tam liste kılavuzda mevcuttur.

Kurulum videosunu nerede bulabilirim?

Kılavuzdaki QR kodunu tarayabilir veya bölüm 4'te verilen bağlantıya tıklayarak adım adım videoyu izleyebilirsiniz.

Bulaşık makinesi nasıl temizlenir?

Düzenli olarak filtreyi, yıkama kollarını ve kapı contalarını temizleyin. Bulaşık makinesi temizleyicisi kullanın. Daha fazla ayrıntı için kullanım kılavuzuna bakın.

Bulaşık makinesi onarılabilir mi?

Evet, yedek parçalar mevcuttur. Herhangi bir onarım için kalifiye bir teknisyenle iletişime geçin. Kurulumdan önce seri numarasını not edin.

KULLANIM KILAVUZU HI 3E7L0S-17 HOOVER

Bu kurulum el kitabı, bu ürünleri entegre edecek mutfak üreticileri için hazırlanmıştır. Güvenliği sağlamak ve en iyi sonuçları elde etmek için bu el kitabını, güvenlik talimatları da dahil olmak üzere, dikkatlice okuyun ve gelecekteki referanslar için saklayın. Kuruluma başlamadan önce, tamir gerektirebilecek durumlarda ihtiyaç duyulabilecek seri numarasını not edin. Nakliye sırasında herhangi bir hasar olup olmadığını kontrol edin ve kullanım öncesinde şüphe duyarsanız bir teknisyene danışın. Tüm ambalaj malzemelerini her zaman çocukların erişemeyeceği bir yerde tutun.

Not: Bu belgede yer alan özellikler ve görseller yalnızca bilgilendirme amaçlıdır ve önceden haber verilmeksizin değiştirilebilir.

İçindekiler

1 Kurulum için güvenlik uyarıları s.2-3 2 Bulaşık makinesi nereye kurulmalı s.3 3 Bulaşık makinesi boyutları s.4-5 4 Adım adım kurulum videosu s.6 5 Kurulum araçları s.6 6 Gömme ölçüleri s.7 7 Bulaşık makinesi kurulumu ile ilgili talimatlar s.8-17 7.1 Buhar bandının montajı 7.2 Yükseklik ayarı 7.3 Arka ayağın ayarlanması 7.4 Ön ayakların yüksekliğinin ayarlanması 7.5 Eğim ayarı 7.6 Gömme bölmeye yerleştirme 7.7 Ön ayakların sabitlenmesi 7.8 Panelin hazırlanması 7.9 Panelin montajı 7.10 Makinenin mutfağa sabitlenmesi 8 Su ve elektrik bağlantısı s.18-19 8.1 Bağlantı diyagramı 8.2 Güvenlik cihazları 9 Kullanıcıya teslimat s.19 10 Bulaşık makinesinin sökülmesi s.19

1 Kurulum için güvenlik uyarıları

Ürünün kurulumuna başlamadan önce bu talimatları okuyun. Güvenliğiniz bizim için çok önemlidir. Ürünü kullanmadan önce bu bilgileri dikkatlice okuyun.

• Kurulum, kurulumun yapılacağı ülkenin yürürlükteki yasalarını ve üretici talimatlarını bilen ve bunlara uyan kalifiye bir teknisyen tarafından yapılmalıdır.
• Kurulum hatalarından kaynaklanan arızaları gidermek için üreticinin yardımı gerekiyorsa, bu yardım garanti kapsamına girmez. Cihazı çalıştırmadan önce ambalaj malzemesini çıkarın.
• Ürünü ambalajından çıkardıktan sonra hasarlı olmadığından emin olun ve herhangi bir sorun durumunda kurulumdan önce teknik servise başvurun; ürünü elektrik ağına bağlamayın.
• Hasarlı bir ürün kısa devreye, elektrik çarpmasına, yangın tehlikesine ve diğer tehlikelere neden olabilir.
• Ambalajın içinde aksesuarlar veya eşlik eden malzemeler (vidalı poşetler, belgeler, broşürler vb.) olup olmadığını kontrol edin ve varsa çıkarıp saklayın.
• Hatalı kurulum, insanlara, hayvanlara veya eşyalara zarar veya yaralanmaya neden olabilir. Üretici, bu tür zarar veya yaralanmalardan sorumlu tutulamaz.
• Güvenli kullanım yalnızca kurulum bu talimatlara uygun olarak doğru şekilde yapıldığında garanti edilir. Hatalı kurulumdan kaynaklanan hasarlarda sorumluluk kurulumu yapan kişiye aittir.
• Kurulum sırasında cihaz elektrik şebekesine bağlı olmamalıdır.
• Kurulum sırasında kesik yaralanmalarını önlemek için koruyucu eldiven kullanılması önerilir.
• Hatalı kurulum, cihazın kurcalanması veya uygun olmayan bağlantı durumunda ürün garantisi geçersiz olur;
• Ürünün güç kablosunun montajdan sonra erişilebilir olduğundan emin olun;
• Kurulumdan sonra güç kablosu, mutfak bileşenlerinin hareketli parçalarıyla (örneğin bir çekmeceyle) temas etmemeli ve mekanik zorlanmalara maruz kalmamalıdır;
• Ürünün son kullanıcıya tesliminde, teknisyen ürünün doğru şekilde kurulduğundan emin olmalıdır;
• Ürünü, ön panel tamamen monte edilmeden elektrik ağına bağlamayın. Aksi takdirde elektrik çarpması riski olabilir;
• Taşıma sırasında dikkatli olun, ürün ağırdır;
• Kuruluma başlamadan önce, bu kılavuzda yer alan talimatlarla karşılaştırarak yerleşik bölmenin tüm ölçülerini kontrol edin. Kapının, kontrol panelinden yüksek olsa bile, diğer mobilya kapılarıyla hizalanabileceğini unutmayın;
• Kurulum alanının sabit ve sağlam olduğundan emin olun;
• Kurulum kitinde verilen koruyucu filmi tezgah altına ve çevredeki mobilyalara uygulayın. Bu film mobilyaları nemden korur;
• Ürünü açarken ve kapatırken dikkatli olun;
• Yanlış kurulum ürünün devrilmesine neden olabilir;
• Ürün düzgün çalışması için dengede olmalıdır, aksi takdirde kapı düzgün kapanmaz ve sıcak buhar dışarı çıkabilir.

Bulaşık makinesi nereye kurulmalı

2

• Bu ürünü kapalı, örtülü, kuru ve iyi havalandırılmış bir ortamda kurun ve kullanın;
• Ürünü açık hava koşullarına maruz kalan alanlara kurmayın;
• Ürünü bir elektrik prizinin yakınına monte edin;
• Ürünü yalnızca güvenli bir alana yerleştirilmişse kullanın, aksi takdirde yaralanma ve yanık riski vardır;
• Bulaşık makinesini ocak altına kurmayın;
• Ürünü ısı kaynaklarının (radyatörler, sobalar vb.) yakınına kurmayın;
• Ürünü halılar veya benzeri yüzeyler üzerine koymayın;
• Ürünü temiz, düz ve sağlam bir yüzeye yerleştirin.

3 Bulaşık makinesi boyutları

Boyutlar mm cinsindendir

Ürünün önden aksonometrik görünümü

Mutfak kapılı önden aksonometrik görünüm

A DIKKAT: mutfak paneli 9 kg'dan ağırsa, müşteri hizmetleriyle iletişime geçin.

Boyutlar mm cinsindendir

Arka görünüm

Sidovy

4 Adım adam kurulum videosu

Ürünün kurulum videosunu

QR Kodunu taratarak

izleyebilirsiniz:

veya aşağıdakine tıklayarak

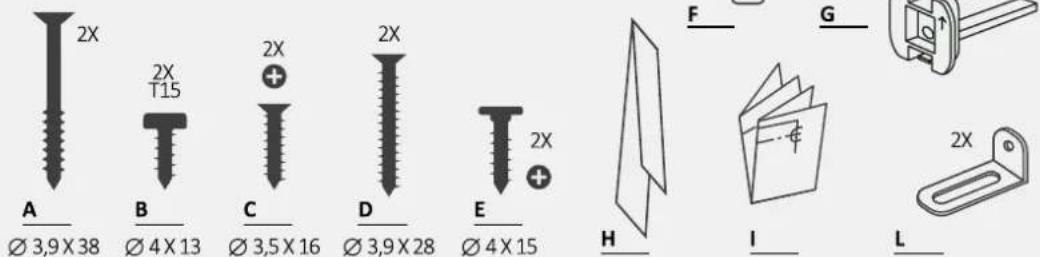

5 Kurulum araçları

Gerekli aletler

Ürünle birlikte verilen aletler

Boyutlar mm cinsindendir

Aksonometrik görünüm

A

A DİKKAT: Bulaşık makinesinin minimum yüksekliği 818 mm'dir; bu durumda mutfak kapısıyla zemin arasındaki mesafe 90 ile 120 mm arasında olmalıdır. Bulaşık makinesi yükseltilirse (maks. 898 mm), bu mesafe de orantılı olarak artmalıdır, maksimum 170 ile 200 mm arasında.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

7.1 Buhar bandının montajı

Tezgahın altına ve bitişik dolapların yanlarına şerit uygulayın.

1.

2.

3.

7.2 Yükseklik ayarı

Bulaşık makinesini arka kısmını yaklaşık 10 cm kaldırarak eğin.

7.3 Arka ayağın ayarlanması

Makinenin önünden arka ayağın yüksekliğini belirtildiği gibi ayarlayın.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

7.4 Ön ayakların yüksekliğinin ayarlanması

Ön ayaklar üzerinde doğrudan hareket edin. Gerekirse bulaşık makinesini hafifçe kaldırın.

7.5 Eğim ayarı

Bulaşık makinesini dikey ve yatay düzleme göre hizalayın.

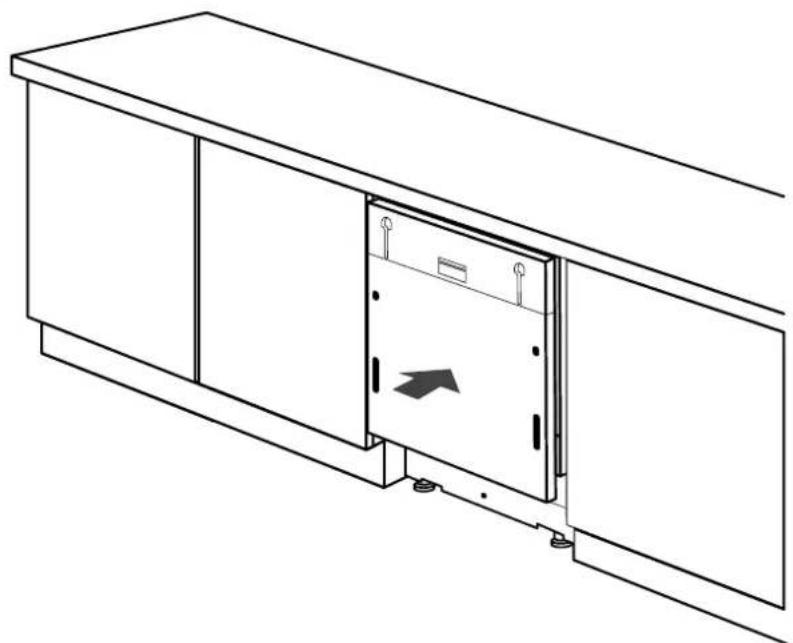

7.6 Gömme bölmeye yerleştirme

Bulaşık makinesini gömme yuvasına yerleştirin ve ölçüleri ile toleransları kontrol edin.

7.7 Ön ayakların sabitlenmesi

Tüm ölçüler kontrol edildikten sonra, ön ayaklar zamanla gevşememesi için vida ile sabitlenmelidir. Bu işlem mutfak paneli takıldıktan sonra da yapılabilir.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

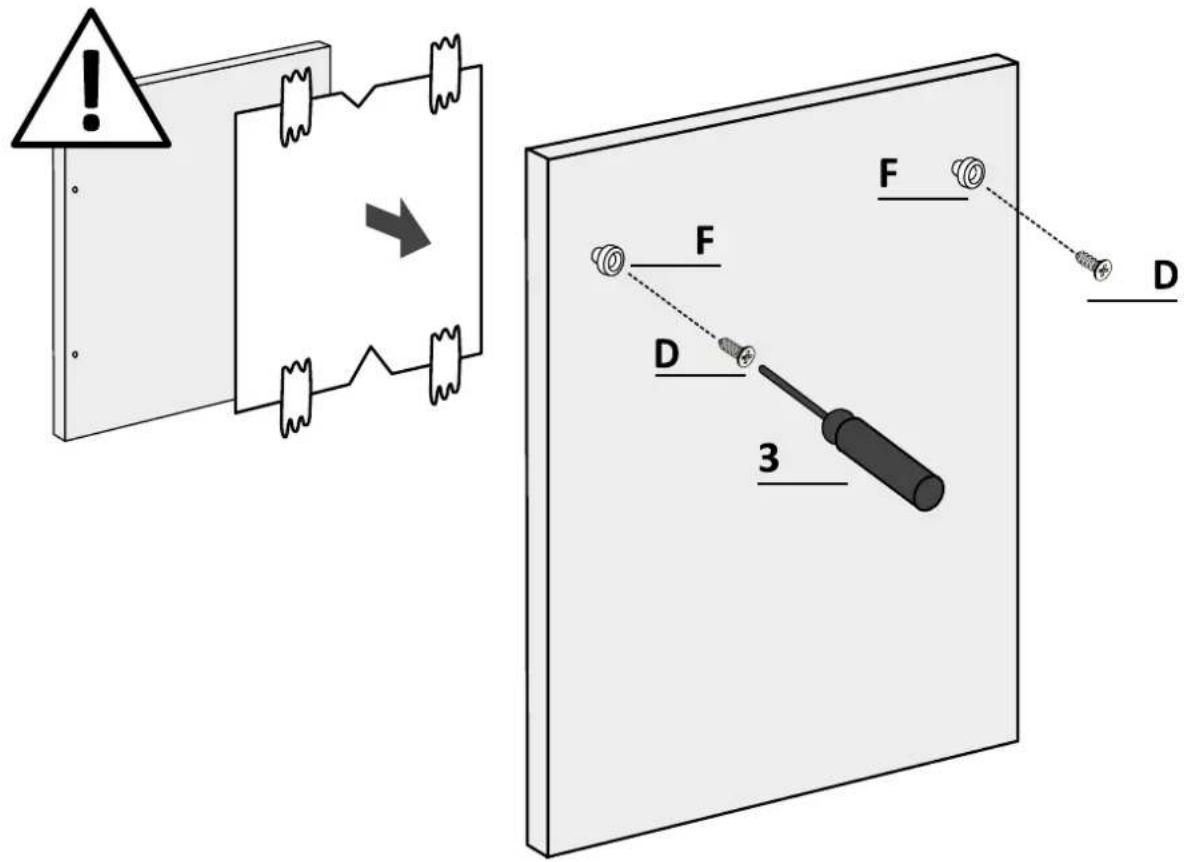

7.8 Panelin hazırlanması

1.

Bitişik kapakların üst kenarı ile bulaşık makinesi arasındaki mesafeyi ölçün;

2.

Ölçümü mutfak paneline aktarın ve merkezi belirleyin;

3.

Delme şablonunu uygulayın ve verilen talimatları izleyin;

7.8 Panelin hazırlanması

4.

Şablonu çıkarın ve aksesuarları takın.

A DİKKAT: Kolu monte ederken vidaların başlarının panelin arka yüzeyinden dışarı çıkmamasına dikkat edin.

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

7.9 Panel montajı

1.

Eklentileri bulaşık makinesine takın, bileşenlerin ok yukarı bakacak şekilde. Doğru yönde monte edildiğinden emin olun;

2.

Paneli bulaşık makinesinin üst kısmına sabitleyin;

7.9 Panel montajı

3.

Bulaşık makinesi kapağını açarken mutfak panelin alt kısmını tutun, ardından alt vidaları sıkın;

4.

Panelin tamamen yerleştiğinden emin olun (1); mutfak panelini birlikte verilen vidalarla bulaşık makinesine sabitleyin (2).

7 Bulaşık makinesi kurulumu ile ilgili talimatlar

A DİKKAT: Bulaşık makinesini şimdi su ve elektrik şebekesine, 8. bölümdeki talimatlara uyarak bağlayın.

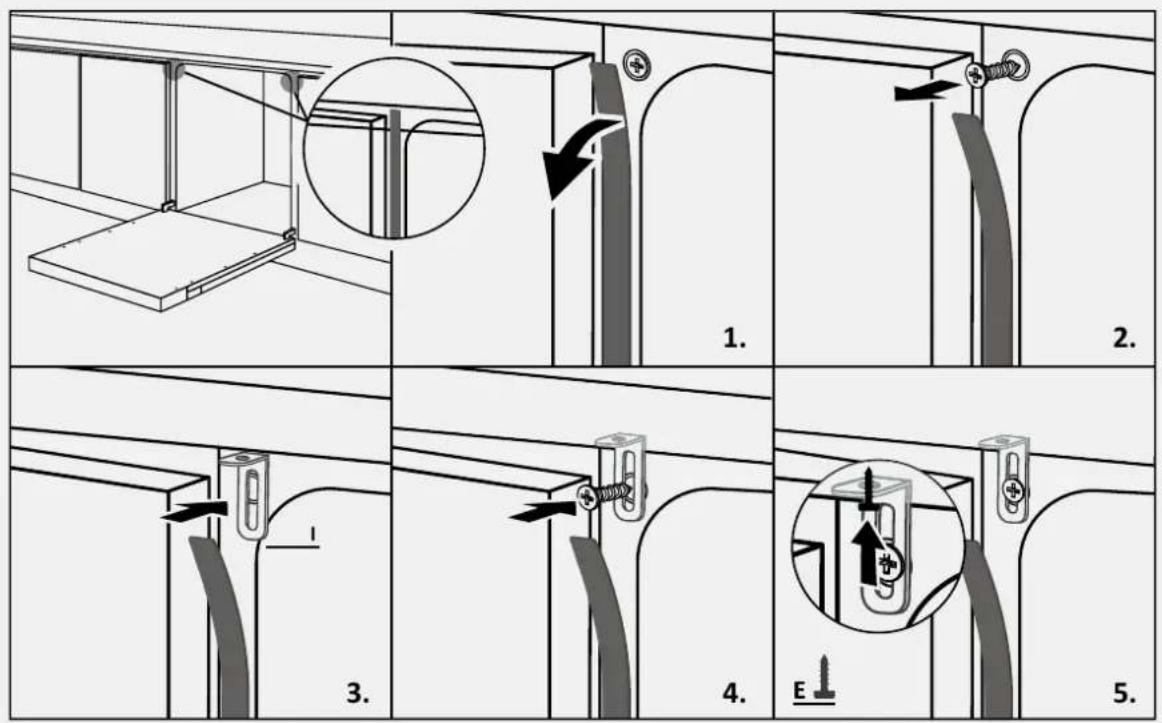

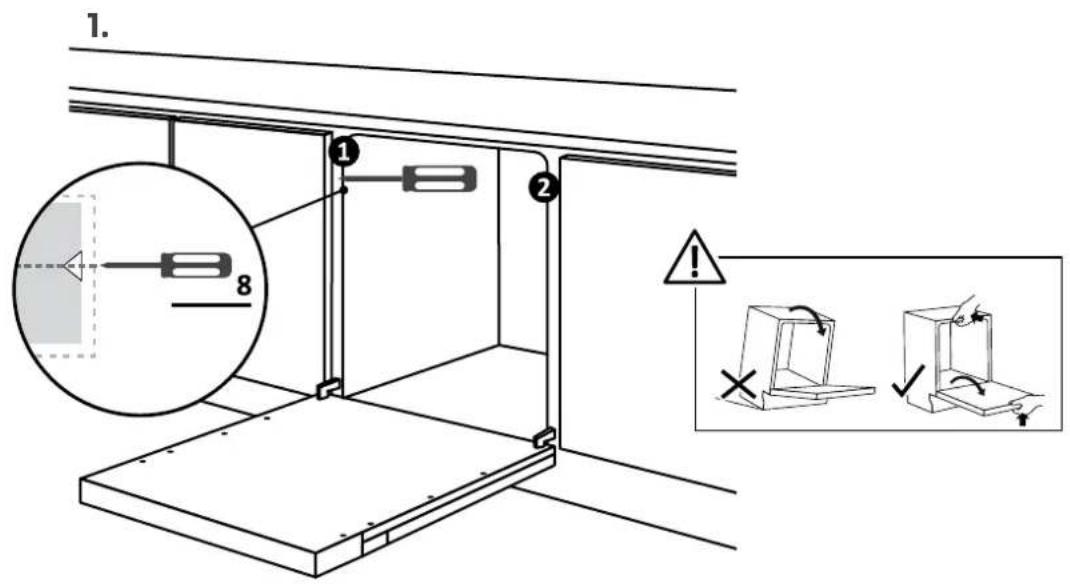

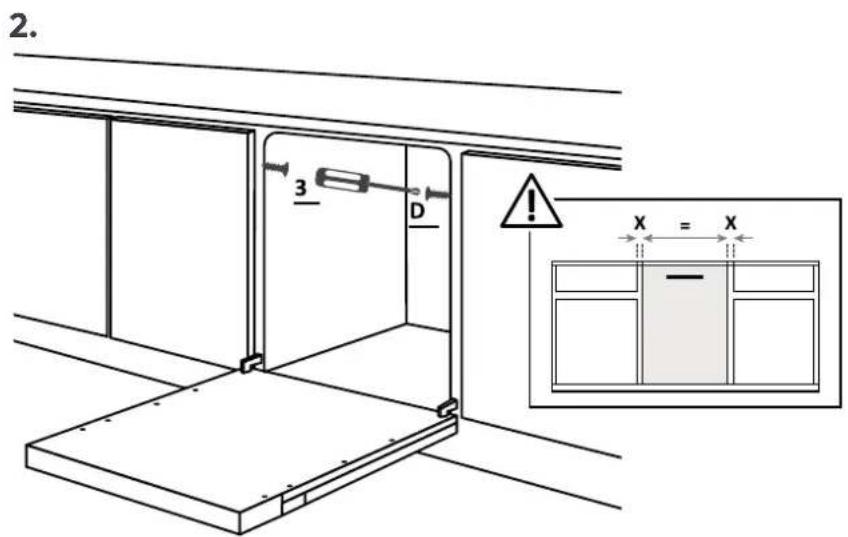

7.10 Makinenin mutfağa sabitlenmesi

Bulaşık makinesini bitişik dolapların yan tarafına sabitleme talimatları.

UYARI: Bulaşık makinesini yanlardan sabitleyemiyorsanız, verilen braketleri kullanarak tezgaha sabitleyin; tezgah malzemesi ahşap değilse dikkatli olun.

8 Su ve elektrik bağlantısı

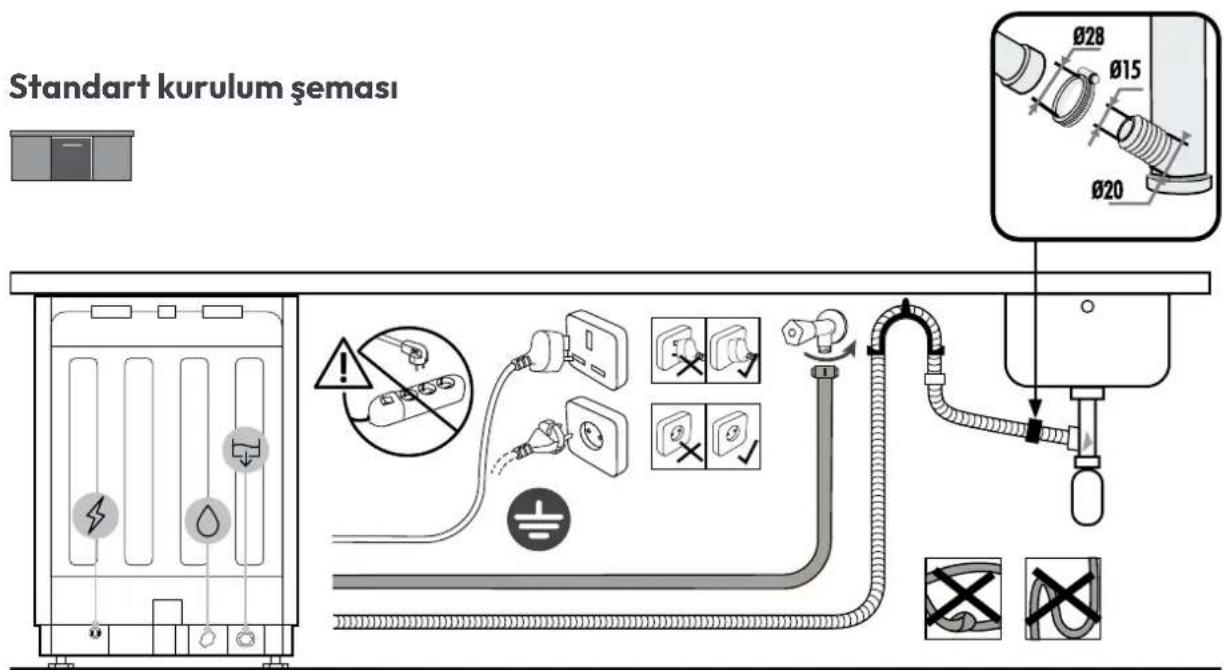

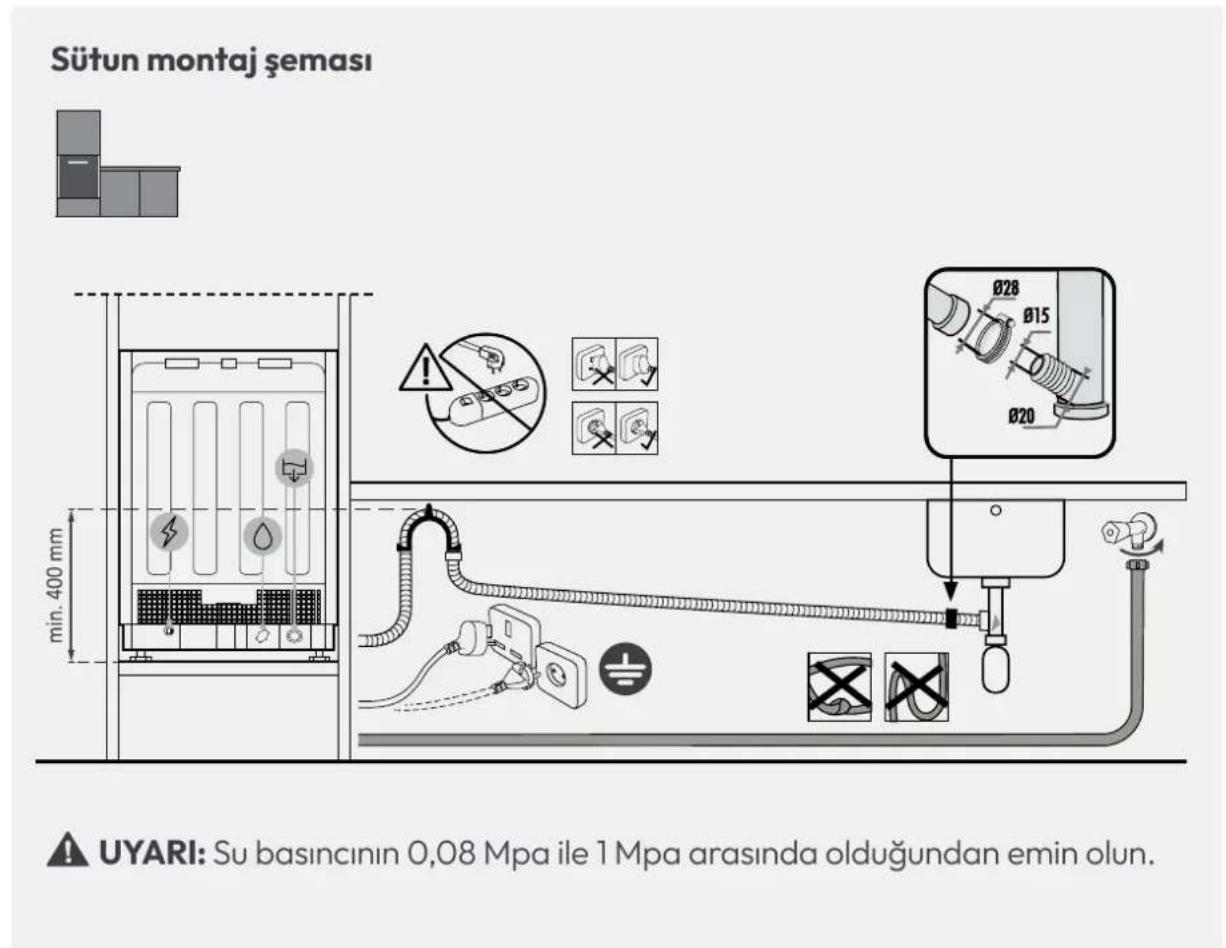

8.1 Bağlantı şeması

8.2 Güvenlik cihazları

Tüm bulaşık makineleri, arıza durumunda su seviyesi normalin üzerine çıkarsa su girişini otomatik olarak durduran ve/veya fazla suyu boşaltan taşma önleyici güvenlik cihazı ile donatılmalıdır.

Daha fazla bilgi için Kullanım Kılavuzuna bakınız.

Kullanıcıya teslimat

9

Kurulumun sonunda:

Kullanıcıyı temel işlevler hakkında bilgilendirin; Kullanıcıyı güvenli kullanım ve elleçleme ile ilgili tüm önemli konular hakkında bilgilendirin; - Kullanıcıya aksesuarları ve dikkatlice saklanması gereken kullanım ve montaj talimatlarını teslim edin.

Kurulumun sonunda koruyucu filmi, bandı ve diğer tüm ambalaj malzemelerini çıkarın ve bulaşık makinesinin içindeki verilen aksesuarları alın.

Not: Ürünün gerçek görünümü seçilen modele bağlıdır.

Bulaşık makinesinin sökülmesi

10

• Ürünü elektrik ve su şebekesinden ayırın; Montaj vidalarını sökün;
• Ürünü hafifçe kaldırın ve tamamen çıkarın;
• Bu ürün mobilyaya zarar vermez, mobilya yeni bir cihazla da kullanılabilir.
