Mark	Hoover
Mudel	HI 3E7L0S-17
Toote tüüp	Sisseehitatav nõudepesumasin
Reguleeritav kõrgus	818 mm kuni 898 mm
Standardlaius	600 mm
Standardsügavus	570 mm
Mahutavus	13 katet
Elektrivarustus	230 V - 50 Hz
Nõutav veesurve	0,08 MPa kuni 1 MPa
Ohutusseade	Automaatne ülevoolutõrje
Paigaldamine	Sisseehitatav, kõrguse ja kalde reguleerimine
Kaasasolevad tarvikud	Aurutõkketeip, kinnituskomplekt, puurimismall
Köögipaneeli maksimaalne kaal	9 kg
Veeühendus	Külmavee sisselase
Elektriühendus	Standardne pistikupesa
Funktsioonid	Pesuprogrammid, ülevoolutõrje
Hooldus	Filtri ja loputusvarside regulaarne puhastamine
Energiaklass	A+ (hinnanguline)
Müratase	46 dB (hinnanguline)
Veekulu	10 L tsükli kohta (hinnanguline)

Korduma kippuvad küsimused - HI 3E7L0S-17 HOOVER

Kuidas reguleerida nõudepesumasina kõrgust?

Kallutage nõudepesumasinat tõstes tagumist osa umbes 10 cm, seejärel reguleerige tagumise jala kõrgust eest ja esijalgu. Vaadake juhendi peatükki 7.2 kuni 7.4.

Milline on nõutav veesurve?

Veesurve peab olema vahemikus 0,08 MPa kuni 1 MPa. Veenduge, et teie paigaldus vastab nendele väärtustele.

Kas ma saan paigaldada nõudepesumasina pliidiplaadi alla?

Ei, nõudepesumasina paigaldamine pliidiplaadi alla on keelatud. Sobivate kohtade jaoks vaadake juhendit.

Kuidas paigaldada köögipaneeli?

Mõõtke kaugus külgnevate uste ülemise serva vahel, kandke see paneelile, kasutage kaasasolevat puurimismalli, seejärel kinnitage paneel nõudepesumasina külge kruvidega. Paneeli kaal ei tohi ületada 9 kg.

Mida teha ülevoolu korral?

Nõudepesumasin on varustatud ülevoolutõrje seadmega, mis peatab automaatselt vee sissevoolu või juhib ülejäägi ära. Kui probleem püsib, võtke ühendust klienditeenindusega.

Kuidas kinnitada nõudepesumasin mööbli külge?

Pärast nõudepesumasina sektsiooni sisestamist kinnitage see külgmiselt külgneva mööbli külge. Kui see pole võimalik, kasutage kaasasolevaid kronsteine selle kinnitamiseks tööpinnale.

Millised tööriistad on tootega kaasas?

Paigalduskomplekt sisaldab kruvisid, puurimismalli, aurutõkketeipi ja muid tarvikuid. Täielik loetelu on saadaval juhendis.

Kust leian paigaldusvideo?

Saate skannida juhendis oleva QR-koodi või klõpsata peatükis 4 toodud lingil, et vaadata samm-sammult videot.

Kuidas puhastada nõudepesumasinat?

Puhastage regulaarselt filtrit, puhastusharjasid ja ukse tihendeid. Kasutage spetsiaalset nõudepesumasina puhastusvahendit. Lisateavet leiate kasutusjuhendist.

Kas nõudepesumasin on remonditav?

Jah, varuosad on saadaval. Remontimiseks võtke ühendust kvalifitseeritud tehnikuga. Enne paigaldust märkige üles seerianumber.

KASUTUSJUHEND HI 3E7L0S-17 HOOVER

See paigaldusjuhend on mõeldud köögimööbli tootjatele, kes need tooted integreerivad. Turvalisuse tagamiseks ja parimate tulemuste saavutamiseks lugege see juhend hoolikalt läbi, sealhulgas ohutusjuhised, ja hoidke see tulevaste viidete jaoks alles. Enne paigaldamist märkige üles seerianumber, kuna see võib osutuda vajalikuks hoolduse korral. Kontrollige transpordi käigus tekkinud kahjustusi ja kahtluse korral konsulteerige enne kasutamist tehnikuga. Hoidke kõik pakkematerjalid alati lastele kättesaamatus kohas.

Märkus: Selles dokumendis sisalduvad omadused ja pildid on üksnes viitavad ja võivad muutuda ilma ette teatamata.

Sisukord

1 Paigaldamise ohutusteated lk 2-3 2 Kuhu nõudepesumasin paigaldada lk 3 3 Nõudepesumasina mõõtmed lk 4-5 4 Paigaldusvideo samm-sammult lk 6 5 Paigaldustööriistad lk 6 6 Integreerimismeetodid lk 7 7 Nõudepesumasina paigaldusjuhised lk 8-17

7.1 Aururiba paigaldamine 7.2 Kõrguse reguleerimine 7.3 Tagumise jala reguleerimine 7.4 Eesjalgade kõrguse reguleerimine 7.5 Kaldenurga reguleerimine 7.6 Paigaldamine sisseehitatud sektsiooni 7.7 Esijalgade kinnitamine 7.8 Paneeli ettevalmistamine 7.9 Paneeli paigaldamine 7.10 Masina kinnitamine kööki

8 Ühendamine vee- ja elektrivõrku lk 18-19

8.1 Ühendusskeem 8.2 Ohutusseadmed

9 Kasutajale üleandmine lk 19 10 Nõudepesumasina lahtivõtmine lk 19

1 Paigaldamise ohutusteated

• Paigaldamise peab teostama kvalifitseeritud tehnik, kes tunneb paigaldusriigi seadusi ja järgib tootja juhiseid. Kui vajatakse tootja abi valest paigaldusest tingitud rikete kõrvaldamiseks, siis selline abi ei kuulu garantii alla.
• Eemaldage pakendimaterjal enne seadme kasutamist.
• Pärast toote lahtipakkimist kontrollige, kas see ei ole kahjustatud, ja probleemide korral pöörduge hoolduskeskuse poole enne paigaldamise jätkamist ja ärge ühendage seda vooluvõrku. Rikkis toode võib põhjustada lühise, elektrilöögi, tuleohu ja muid ohte.
• Kontrollige, kas pakend sisaldab tarvikuid või kaasnevaid materjale (kruvikotid, dokumendid, brošüürid jne.) ning vajadusel eemaldage ja säilitage need. Valesti paigaldamine võib põhjustada kahju või vigastusi inimestele, loomadele või varale. Tootja ei vastuta sellise kahju või vigastuste eest.
• Turvaline kasutamine on tagatud ainult juhul, kui paigaldus on tehtud korrektselt vastavalt käesolevatele juhistele. Vale paigalduse korral vastutab paigaldaja. Paigaldamise ajal ei tohi seade olla ühendatud elektrivõrku. Paigaldamise ajal on soovitatav kanda kaitsekindaid, et vältida lõikevigastusi. Valesti paigaldamise, seadme rikkumise või nõuetele mittevastava ühenduse korral muutub toote garantii kehtetuks. Veenduge, et pärast paigaldamist ei oleks toote toitekaabel ligipääsetav.
• Paigaldamise järel ei tohi toitekaabel kokku puutuda köögikomponentide liikuvate osadega (nt sahtliga) ega tohi olla mehaanilise koormuse all.
• Toote lõppkasutajale üleandmisel peab tehnik veenduma, et see on õigesti paigaldatud.
• Ärge ühendage toodet elektrivõrku enne, kui esipaneel on täielikult paigaldatud. Vastasel juhul võib tekkida elektrioht.
• Olge transpordi ajal ettevaatlik, toode on raske.
• Enne paigaldamist kontrollige sisseehitatud sektsiooni mõõtmeid ja võrrelge neid selles juhendis tooduga. Pidage meeles, et ust on võimalik joondada teiste mööbliesemetega, isegi kui see on juhtpaneelist kõrgem. Veenduge, et paigalduskoht on stabiilne ja kindel.
• Kandke kaitsekile, mis on komplektis, tööpinna alla ja ümbritsevale mööblile. See kile kaitseb mööblit niiskuse eest.
• Olge toote avamisel ja sulgemisel ettevaatlik.
• Ebaõige paigaldus võib põhjustada toote ümbermineku. Toode peab olema loodis, et see korralikult töötaks, vastasel juhul ei sulgu uks õigesti ja kuum aur pääseb välja.

Kuhu nõudepesumasin paigaldada

2

• Paigaldage ja kasutage seda toodet suletud, kaetud, kuivas ja hästi ventileeritavas keskkonnas.
• Ärge paigaldage toodet avatud aladele, mis on ilmastikumõjudele avatud.
• Paigaldage toode elektripistiku lähedale.
• Kasutage toodet ainult siis, kui see on sisseehitatud avas, vastasel juhul on oht saada vigastusi ja põletushaavu.
• Ärge paigaldage nõudepesumasinat pliidi alla;
• Ärge paigaldage toodet soojusallikate lähedusse (radiaatorid, ahjud jne);
• Ärge asetage toodet vaipadele või sarnastele pindadele;
• Asetage toode puhtale, tasasele ja kindlale pinnale.

3 Nõudepesumasina mõõtmed

Mõõtmed mm

Toote esivaade aksonomeetrilises vaates koos köögikapiga

ETTEVAATUST: kui köögipaneel kaalub rohkem kui 9 kg, võtke ühendust klienditeenindusega.

Mõõtmed mm

Tagantvaade

Külgvaade

4 Paigaldusvideo samm-sammult

Toote paigaldusvideot saate vaadata QR-koodi skannides:

või klõpsates järgmisel lingil

5 Paigaldustööriistad

Vajalikud tööriistad

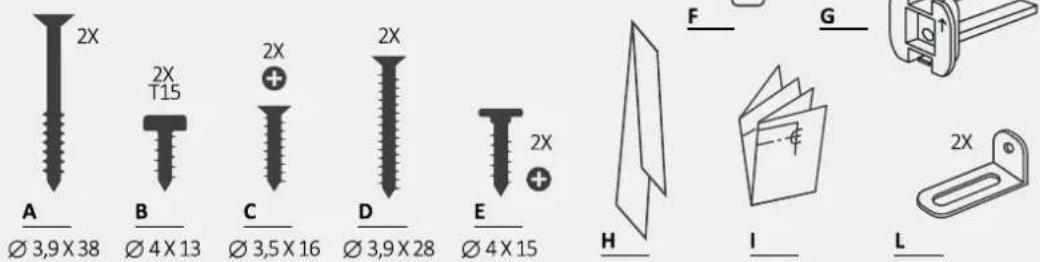

Tootega kaasas olevad tööriistad

Mõõtmed mm

Aksonomeetriline vaade

A

ETTEVAATUST: Nõudepesumasina minimaalne kõrgus on 818 mm; sel juhul peab kaugus koguka ukse ja põranda vahel olema 90 kuni 120 mm. Kui nõudepesumasin tõstetakse üles (maks. 898 mm), peab ka see kaugus proportsionaalselt suurenema kuni maksimaalselt 170 kuni 200 mm.

7 Nõudepesumasina paigaldusjuhised

7.1 Aururiba paigaldamine

Kandke riba tööpinna alla ja kõrval asuvate kappide külgedele.

1.

2.

3.

7.2 Kõrguse reguleerimine

Kallutage nõudepesumasinat, tõstes tagumist osa umbes 10 cm.

7.3 Tagumise jala reguleerimine

Reguleerige tagumise jala kõrgust masina eestpoolt, nagu on näidatud.

7 Nõudepesumasina paigaldusjuhised

7.4 Eesjalgade kõrguse reguleerimine

Tegutsege otse esijalgadel. Vajadusel tõstke nõudepesumasin veidi üles.

7.5 Kaldenurga reguleerimine

Asetage nõudepesumasin vertikaalsesse ja horisontaalsesse tasapinda.

7.6 Paigaldamine sisseehitatud sektsiooni

Paigaldage nõudepesumasin sisseehitatud sektsiooni ja kontrollige mõõtmeid ja hälbeid.

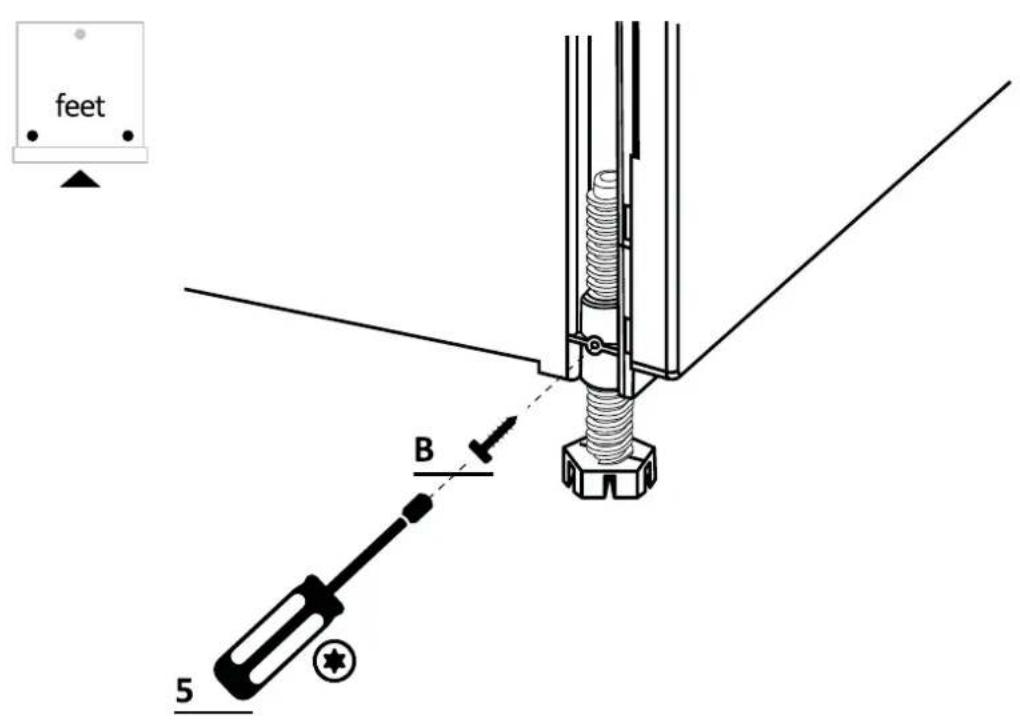

7.7 Esijalgade kinnitamine

Pärast kõigi mõõtude kontrollimist kinnitage esijalad lõplikult, et need aja jooksul lahti ei tuleks. Seda toimingut saab teha ka pärast köögipaneeli paigaldamist.

7 Nõudepesumasina paigaldusjuhised

7.8 Paneeli ettevalmistamine

1.

Mõõtke kaugus külgnevate uste ülemise serva ja nõudepesumasina vahel;

2.

Kanna mõõt üle köögipaneelile ja tähistada keskpunkt;

3.

Kandke puurimissabloon peale ja järgige antud juhiseid;

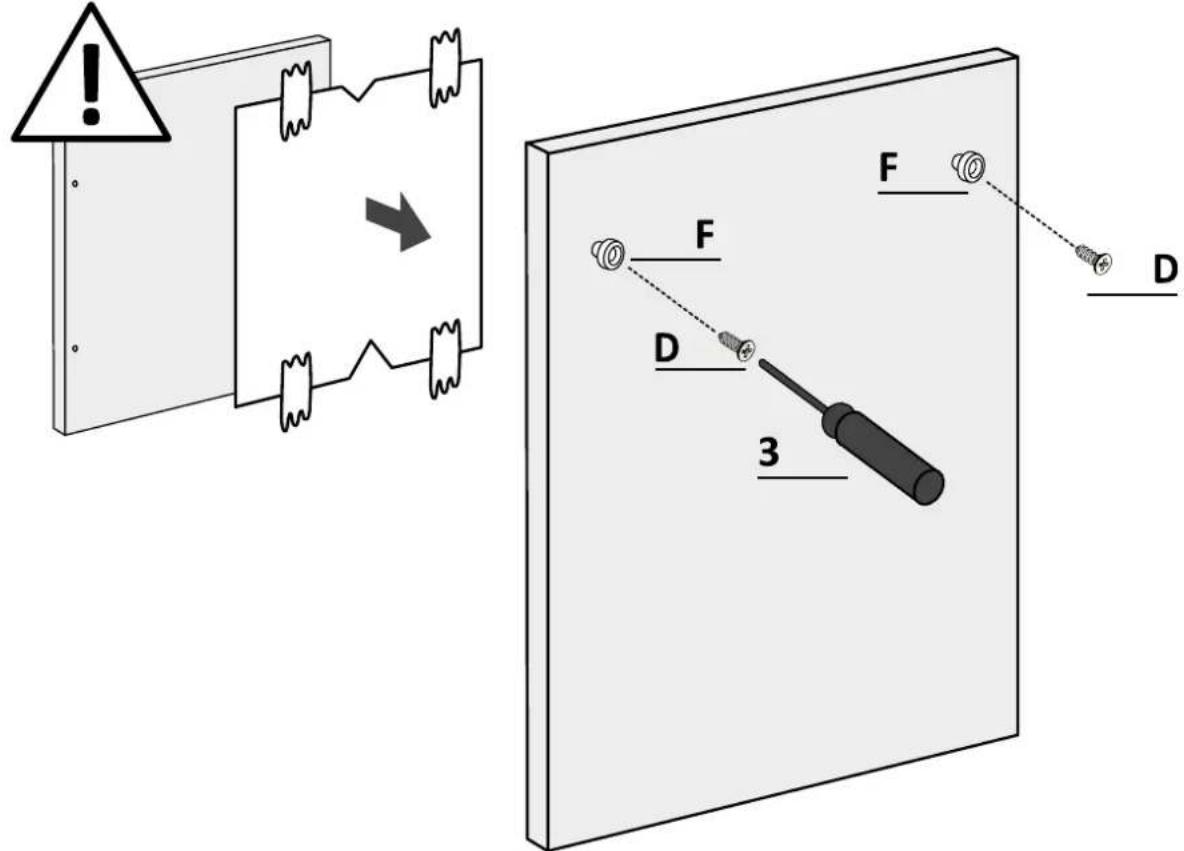

7.8 Paneeli ettevalmistamine

4.

Eemaldage mall ja kinnitage tarvikud.

A TÄHELEPANU: Veenduge, et kruvide pead ulatuksid välja paneeli tagaküljel käepideme paigaldamisel.

7 Nõudepesumasina paigaldusjuhised

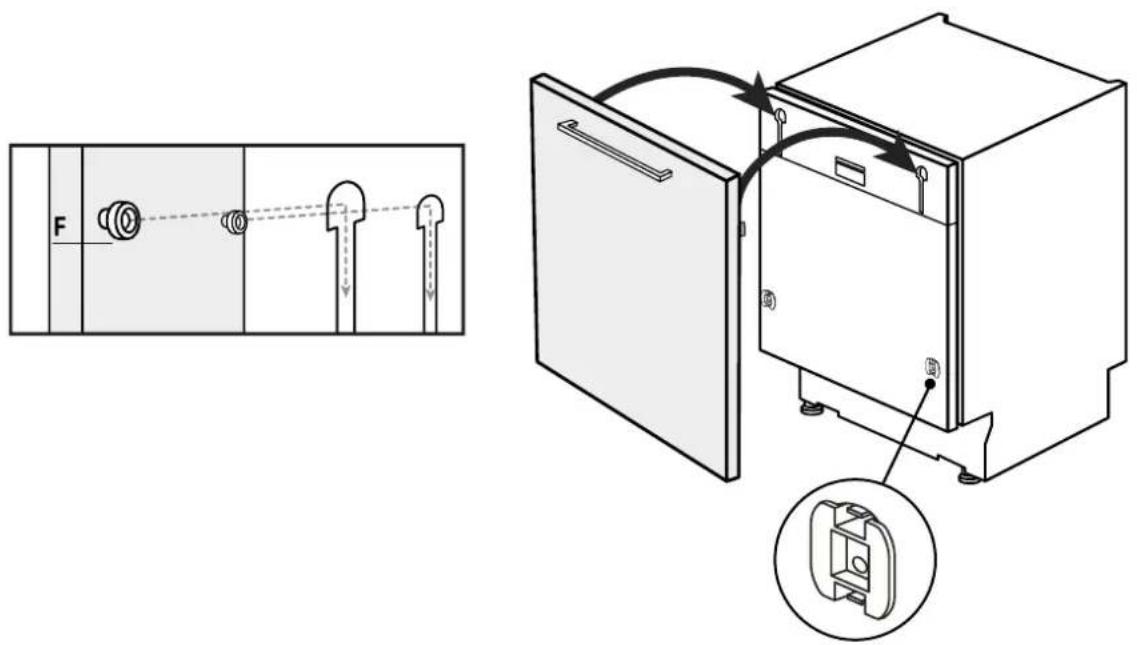

7.9 Paneeli paigaldamine

1.

Paigaldage sisetukid nõudepesumasinasse, järgides, et komponendid oleksid paigaldatud õiges suunas, nool ülespoole;

2.

Kinnitage paneel nõudepesumasina ülaossa;

7.9 Paneeli paigaldamine

3.

Avage nõudepesumasina uks, hoides all köögipaneeli alumist osa, seejärel keerake alumised kruvid lahti;

4.

Veenduge, et paneel on täielikult sisse lükatud (1); kinnitage köögipaneel nõudepesumasinale kaasasolevate kruvidega (2).

7 Nõudepesumasina paigaldusjuhised

A TÄHELEPANU: Ühendage nõudepesumasin nüüd vee- ja elektrivõrguga, järgides juhiseid peatükis 8.

7.10 Masina kinnitamine kööki

Juhised nõudepesumasina kinnitamiseks külgnevate kappide küljele.

HOIATUS: Kui te ei saa nõudepesumasinat külg-suunas kinnitada, kasutage kaasasolevaid kronsteine ja kinnitage see tööpinnale; olge ettevaatlik, kui tööpinna materjal ei ole puit.

8 Ühendus vee- ja elektrivõrguga

8.1 Ühendusskeem

Veerule paigaldamise skeem

HOIATUS: Veenduge, et veesurve oleks vahemikus 0,08 kuni 1 Mpa.

8.2 Ohutusseadmed

Kõik nõudepesumasinad on varustatud ülevoolu turvaseadmega, mis rikete korral, kui veetase ületab normi, peatab automaatselt vee sisselaskmise ja/või juhib üleliigse vee ära.

Lisateabe saamiseks vaadake kasutusjuhendit.

Kasutajale üleandmine

9

Paigaldamise lõpus:

• Teavitage kasutajat olulistest funktsioonidest;
• Teavitage kasutajat kõigist ohutuks kasutamiseks ja käsitsemiseks olulistest aspektidest;
• Edastage kasutajale tarvikud ja kasutus- ning paigaldusjuhised hoolikaks säilitamiseks.

Paigaldamise lõppedes eemaldage kaitsekile, teip ja kõik muud pakendamismaterjalid ning võtke nõudepesumasina seest välja kaasasolevad tarvikud.

Märkus: Toote tegelik välimus sõltub valitud mudelist.

Nõudepesumasina lahtivõtmine

10

Lülitage toode välja elektri- ja veevarustusest; - Keerake lahti kinnituskruvid; - Tõstke toodet veidi ja tõmmake see täielikult välja; See toode ei kahjusta mööblit, mida saab kasutada ka uue seadmega.
