HI 3E7L0S-17 - Mosogatógép HOOVER - Ingyenes használati útmutató

Márka	Hoover
Modell	HI 3E7L0S-17
Terméktípus	Beépíthető mosogatógép
Állítható magasság	818 mm-től 898 mm-ig
Szabványos szélesség	600 mm
Szabványos mélység	570 mm
Kapacitás	13 teríték
Elektromos tápegység	230 V - 50 Hz
Szükséges víznyomás	0,08 MPa – 1 MPa
Biztonsági berendezés	Automatikus túlfolyásgátló
Beépítés	Beépíthető, magasság- és dőlésszög-állítás
Mellékelt tartozékok	Gőzfólia, rögzítőkészlet, fúrási sablon
Konyhai panel max. súlya	9 kg
Vízcsatlakozás	Hidegvíz-bemenet
Elektromos csatlakozás	Szabványos dugalj
Funkciók	Mosási programok, túlfolyásgátló biztonság
Karbantartás	A szűrő és a szórókarok rendszeres tisztítása
Energiaosztály	A+ (becslés)
Zajszint	46 dB (becslés)
Vízfogyasztás	10 L ciklusonként (becslés)

Gyakran ismételt kérdések - HI 3E7L0S-17 HOOVER

Hogyan állítható be a mosogatógép magassága?

Döntse meg a mosogatógépet a hátsó rész körülbelül 10 cm-es megemelésével, majd állítsa be a hátsó láb magasságát elölről és az első lábakat. Lásd a használati útmutató 7.2–7.4 fejezetét.

Milyen víznyomás szükséges?

A víznyomásnak 0,08 MPa és 1 MPa között kell lennie. Győződjön meg arról, hogy a rendszer megfelel ezeknek az értékeknek.

Beépíthető a mosogatógép egy főzőlap alá?

Nem, tilos a mosogatógépet főzőlap alá telepíteni. A megfelelő helyekért lásd a használati útmutatót.

Hogyan szereljem fel a konyhai panelt?

Mérje meg a szomszédos ajtók felső széle közötti távolságot, vigye át a panelre, használja a mellékelt fúrási sablont, majd rögzítse a panelt a mosogatógéphez a csavarokkal. A panel súlya nem haladhatja meg a 9 kg-ot.

Mit tegyek túlfolyás esetén?

A mosogatógép túlfolyásgátló berendezéssel van felszerelve, amely automatikusan leállítja a vízbeáramlást vagy elvezeti a felesleget. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan rögzítsem a mosogatógépet a bútorokhoz?

Miután behelyezte a mosogatógépet a rekeszbe, oldalról rögzítse a szomszédos bútorokhoz. Ha ez nem lehetséges, használja a mellékelt tartókat a munkalaphoz való rögzítéshez.

Milyen szerszámok járnak a termékhez?

A telepítőkészlet tartalmaz csavarokat, egy fúrási sablont, egy gőzfóliát és egyéb tartozékokat. A teljes lista a használati útmutatóban található.

Hol találom a telepítési videót?

A használati útmutatóban található QR-kód beolvasásával vagy a 4. fejezetben megadott linkre kattintva megtekintheti a lépésről lépésre haladó videót.

Hogyan tisztítsam a mosogatógépet?

Rendszeresen tisztítsa a szűrőt, a szórókarokat és az ajtótömítéseket. Használjon mosogatógéphez való tisztítószert. További részletekért lásd a használati útmutatót.

Javítható a mosogatógép?

Igen, a pótalkatrészek elérhetők. Javítás esetén forduljon szakképzett technikushoz. Jegyezze fel a sorozatszámot a telepítés előtt.

HASZNÁLATI ÚTMUTATÓ HI 3E7L0S-17 HOOVER

Ez a telepítési kézikönyv azoknak a konyhagyártóknak szól, akik ezeket a termékeket beépítik. A biztonság és a legjobb eredmények elérése érdekében olvassa el figyelmesen ezt a kézikönyvet, beleértve a biztonsági utasításokat is, és őrizze meg jövőbeni hivatkozás céljából. A telepítés megkezdése előtt jegyezze fel a sorozatszámot, mivel javítás esetén szükség lehet rá. Ellenőrizze a szállítás során esetlegesen keletkezett sérüléseket, és ha kétségei vannak, használat előtt kérje ki egy technikus véleményét. Mindig tartsa a csomagolóanyagokat gyermekektől távol.

Megjegyzés: A jelen dokumentumban szereplő jellemzők és képek kizárólag tájékoztató jellegűek, és előzetes értesítés nélkül változhatnak.

Tartalomjegyzék

1 Telepítési biztonsági figyelmeztetések p.2-3 2 Hová kell felszerelni a mosogatógépet p.3 3 Mosogatógép méretei p.4-5 4 Lépésről lépésre telepítési videó p.6 5 Eszközök a telepítéshez p.6 6 Beépítési méretek p.7 7 Útmutatások a mosogatógép telepítéséhez p.8 - 17

7.1 A páraellenes szalag felszerelése 7.2 Magasságállítás 7.3 A hátsó láb beállítása 7.4 Az első lábak magasságának beállítása 7.5 Dőlésszög-állítás 7.6 Behelyezés a beépítőnyílásba 7.7 Az első lábak rögzítése 7.8 A panel előkészítése 7.9 A panel felszerelése 7.10 A gép rögzítése a konyhához

8 Csatlakozás a víz- és elektromos hálózathoz p.18 - 19

8.1 Csatlakozási diagram 8.2 Biztonsági eszközök

9 Átadás a felhasználónak p.19 10 Mosogatógép szétszerelése p.19

1 Telepítési biztonsági figyelmeztetések

Kérjük, olvassa el ezeket az utasításokat a termék telepítése előtt. Az Ön biztonsága nagyon fontos számunkra. Használat előtt figyelmesen olvassa el ezeket az információkat.

• A telepítést szakképzett szerelőnek kell elvégeznie, aki ismeri és betartja a telepítés országában érvényes jogszabályokat és gyártó utasításait; Ha a hibás telepítésből eredő meghibásodások elhárításához a gyártó segítségére van szükség, az nem tartozik a garancia hatálya alá; Távolítsa el a csomagolóanyagot, mielőtt üzembe helyezné a készüléket;
• A termék kicsomagolása után ellenőrizze, hogy nem sérült-e, és ha problémát talál, vegye fel a kapcsolatot a szervizzel az üzembe helyezés előtt, és ne csatlakoztassa az elektromos hálózathoz;
• A sérült termék rövidzárlatot, áramütést, tűzveszélyt és egyéb veszélyeket okozhat; Ellenőrizze, hogy a csomagolás tartalmaz-e tartozékokat vagy kiegészítő anyagokat (csavaros zacskók, dokumentumok, brosúrák stb.), és szükség esetén távolítsa el és őrizze meg azokat;
• A helytelen telepítés sérüléseket vagy károkat okozhat embereknek, állatoknak vagy tárgyaknak. A gyártó nem tehető felelőssé az ilyen károkért vagy sérülésekért;
• A biztonságos használat csak akkor garantált, ha a telepítés a jelen utasításoknak megfelelően történt. Helytelen szerelés esetén a felelősség a szerelőt terheli.
• A készüléket nem szabad az elektromos hálózathoz csatlakoztatni a telepítés során;
• A telepítés során javasolt védőkesztyű viselése a vágási sérülések elkerülése érdekében;
• Helytelen telepítés, a készülék megbontása vagy nem megfelelő csatlakoztatás esetén a termék garanciája érvényét veszti; Győződjön meg róla, hogy a termék tápkábele a beépítés után ne legyen hozzáférhető;
• A szerelés után a tápkábel nem érintkezhet a konyhai elemek mozgó részeivel (pl. fiókkal), és nem lehet kitéve mechanikai igénybevételnek; A termék végfelhasználónak történő átadásakor a technikusnak meg kell győződnie arról, hogy az helyesen lett telepítve;
• Ne csatlakoztassa a terméket az elektromos hálózathoz, amíg az elülső panel teljesen nincs felszerelve. Ellenkező esetben áramütés veszélye áll fenn; Legyen óvatos szállítás közben, a termék nehéz;
• A telepítés megkezdése előtt ellenőrizze a beépített rekesz minden méretét, és hasonlítsa össze a kézikönyvben szereplő utasításokkal. Megjegyzés: az ajtó összehangolható más bútorajtókkal, meg akkor is, ha túlnyúlik a vezérlőpanelen;

Győződjön meg arról, hogy a telepítési terület stabil és szilárd; Vigye fel a védőfóliát, amely a telepítőkészlet része, a munkalap alá és a környező bútorokra. Ez a fólia megvédi a bútorokat a nedvességtől; - Legyen óvatos a termék kinyitásakor és bezárásakor; A helytelen telepítés a termék felborulását okozhatja; - A terméknek vízszintben kell lennie a megfelelő működéshez, különben az ajtó nem záródik megfelelően, és forró gőz szivároghat ki.

Hová kell felszerelni a mosogatógépet

2

• Telepítse és használja ezt a terméket zárt, fedett, száraz és jól szellőző környezetben;
• Ne telepítse a terméket nyitott helyekre, amelyek ki vannak téve az időjárási hatásoknak;
• Szerelje fel a terméket egy konnektor közelében;
• A terméket csak akkor használja, ha az be van építve, ellenkező esetben sérülések és égési sérülések veszélye áll fenn;
• Ne telepítse a mosogatógépet főzőlap alá;
• Ne telepítse a terméket hőforrások közelébe (radiátorok, kályhák stb.);
• Ne helyezze a terméket szőnyegekre vagy hasonló felületekre; helyezze a terméket tiszta, sík és szilárd felületre.

A termék elölnézeti axonometrikus nézete

A termék elölnézeti axonometrikus nézete konyhaajtóval

FIGYELEM: ha a konyhai panel súlya meghaladja a 9 kg-ot, forduljon a szervizhez;

Méretek mm-ben

Hátsó nézet

Oldalnézet

4 Lépésről lépésre telepítési videó

A termék telepítési videója a QR-kód beolvasásával megtekinthető:

Vagy a következőre kattintva

5 Eszközök a telepítéshez

Szükséges eszközök

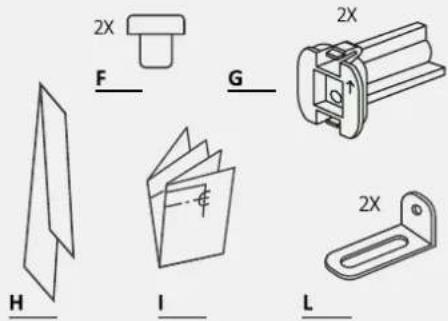

A termékkel szállított eszközök 3,9X38

04X13

03,5X16

03,9X28

E 04X15

Méretfék mm-ben

Axonometrikus nézet

A

FIGYELEM: A mosogatógép minimális magassága 818 mm; ebben az esetben a konyhaajtó és a padló közötti távolságnak 90 és 120 mm között kell lennie. Ha a mosogatógépet megemelik (max. 898 mm), az ajtó és a padló közötti távolságnak arányosan növekednie kell, legfeljebb 170 és 200 mm közötti értékre.

7 Útmutatások a mosogatógép telepítéséhez

7.1 A páraellenes szalag felszerelése

Helyezze fel a szalagot a munkalap alá és a szomszédos szekrények oldalaira.

1.

2.

3.

7.2 Magasságállítás

Döntse meg a mosogatógépet, emelje meg a hátulját kb. 10 cm-rel.

7.3 Hátsó láb beállítása

Állítsa be a hátsó láb magasságát a gép elejéről a megadott módon.

7 Útmutatások a mosogatógép telepítéséhez

7.4 Az elülső lábak magasságának beállítása

Közvetlenül az első lábakon állítson. Szükség esetén emelje meg enyhén a mosogatógépet.

7.5 Dőlésszög-állítás

Állítsa vízszintbe a mosogatógépet függőleges és vízszintes síkban

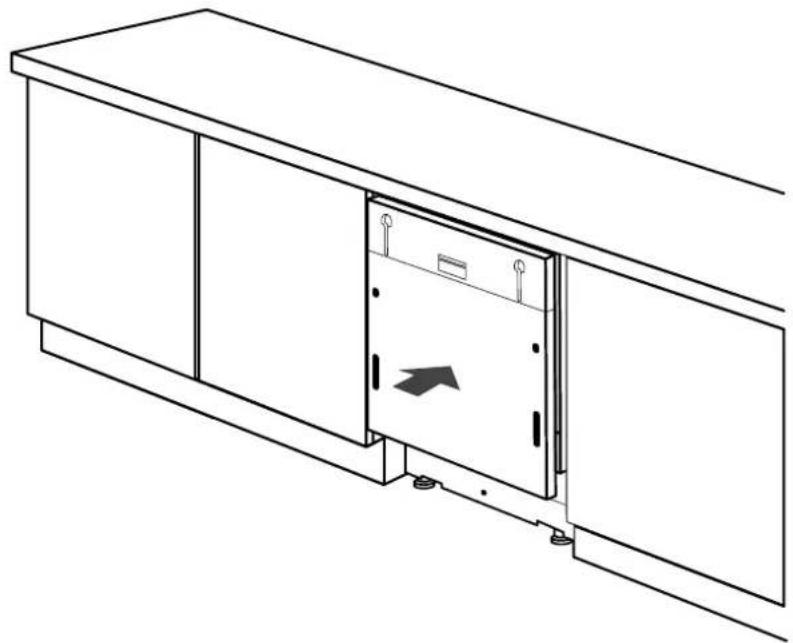

7.6 Behelyezés a beépítőnyílásba

Helyezze be a mosogatógépet a beépített rekeszbe, és ellenőrizze a méreteket és a tűréseket

7.7 Az elülső lábak rögzítése

Az összes méret ellenőrzése után rögzítse véglegesen az első lábakat, hogy idővel ne lazuljanak ki. Ez a művelet a konyhapanel felszerelése után is elvégezhető.

7 Útmutatások a mosogatógép telepítéséhez

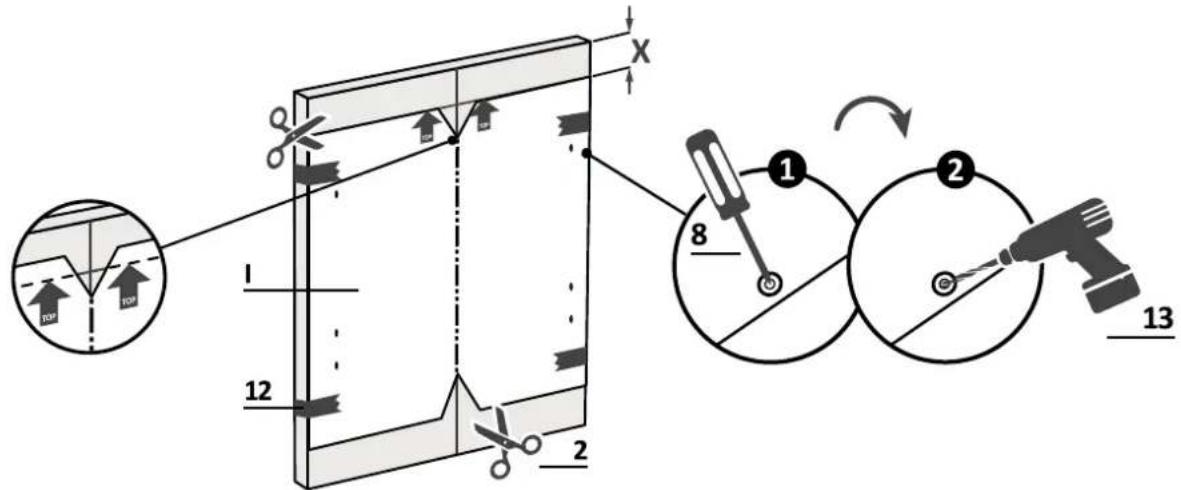

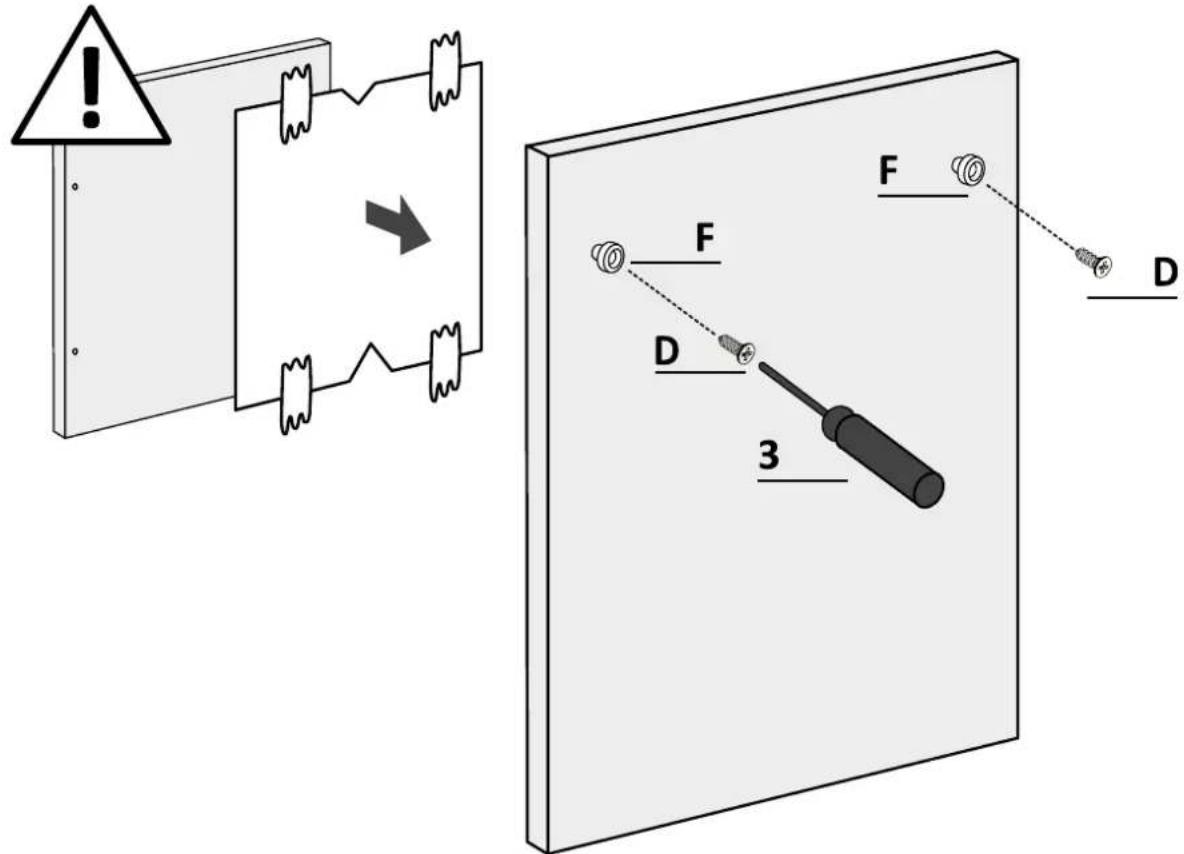

7.8 A panel előkészítése

1.

Mérje meg a szomszédos ajtók felső széle és a mosogatógép közötti távolságot;

2.

Vigye át a mérést a konyhapanelre, és jelölje meg a közepét;

3.

Vigye fel a fúrósablont, és kövesse a mellékelt utasításokat;

7.8 A panel előkészítése

4.

Távolítsa el a sablont, és szerelje fel a tartozékokat;

FIGYELEM: Ügyeljen arra, hogy a csavarfejek ne emelkedjenek ki a panel hátoldalán a fogantyú felszerelésekor.

7 Útmutatások a mosogatógép telepítéséhez

7.9 A panel felszerelése

1.

Helyezze fel a betéteket a mosogatógépre, ügyelve arra, hogy az alkatrészek helyes irányban, a nyíllal felfelé legyenek beszerelve;

2.

Rögzítse a panelt a mosogatógép felső részéhez;

7.9 A panel felszerelése

3.

Nyissa ki a mosogatógép ajtaját, miközben tartja a konyhapult alsó részét, majd csavarja ki az alsó csavarokat;

4.

Győződjön meg arról, hogy a panel teljesen be van helyezve (1); rögzítse a konyhapultot a mosogatógéphez a mellékelt csavarokkal (2).

7 Útmutatások a mosogatógép telepítéséhez

FIGYELEM: Csatlakoztassa most a mosogatógépet a víz- és elektromos hálózathoz a 8. fejezet utasításainak megfelelően.

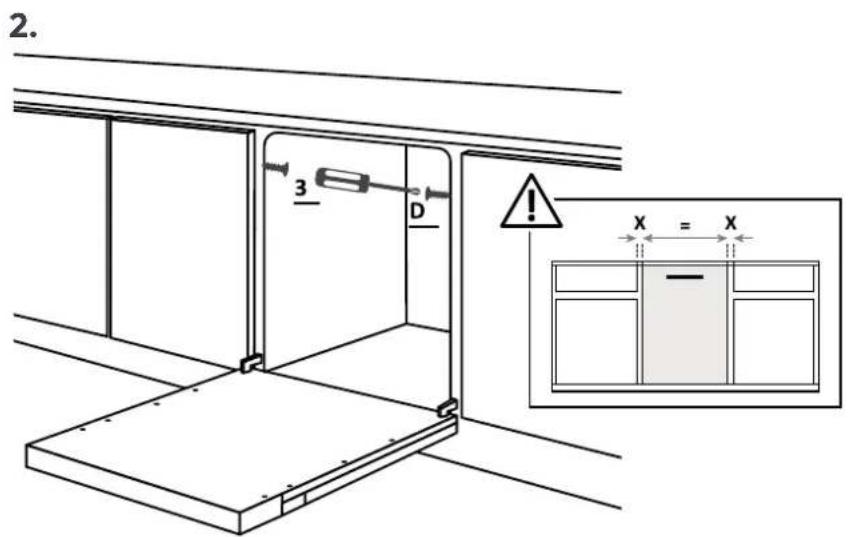

7.10 A gép rögzítése a konyhához

Útmutatások a mosogatógép szomszédos szekrények oldalához való rögzítéséhez.

FIGYELEM: Ha nem tudja oldalirányban rögzíteni a mosogatógépet, használja a mellékelt konzolokat, és rögzítse a munkalaphoz; legyen óvatos, ha a munkalap anyaga nem fa.

8 Csatlakozás a víz- és elektromos hálózathoz

8.1 Csatlakozási diagram

Oszlopos telepítési vázlat

FIGYELEM: Győződjön meg róla, hogy a víznyomás 0,08 és 1 MPa között van.

8.2 Biztonsági eszközök

Minden mosogatógép folyás elleni biztonsági berendezéssel van felszerelve, amely meghibásodás esetén, ha a vízszint meghaladja a normális értéket, automatikusan leállítja a víz beáramlását és/vagy eltávolítja a felesleget.

További részletekért tekintse meg a Felhasználói kézikönyvet.

Átadás a felhasználónak

9

A telepítés végén:

• Tájékoztassa a felhasználót az alapvető funkciókról;
• Tájékoztassa a felhasználót a használat és kezelés biztonságával kapcsolatos tudnivalókról.
• Adja át a felhasználónak a tartozékokat és a használati és szerelési utasításokat gondos megőrzésre.

A telepítés végén távolítsa el a védőfóliát, a szalagot és az összes többi csomagolóanyagot, majd vegye ki a mellékelt tartozékokat a mosogatógép belsejéből.

Megjegyzés: A termék tényleges megjelenése a választott modelltől függ.

Mosogatógép szétszerelése

10

• Válassza le a terméket az elektromos és vízhálózatról;
• Csavarja ki a rögzítőcsavarokat;
• Emelje meg kissé a terméket, majd húzza ki teljesen;
• Ez a termék nem károsítja a bútort, amely új készülékkel is használható.
