HI 3E7L0S-17 - съдомиялна HOOVER - Безплатно ръководство за потребителя

Марка	Hoover
Модел	HI 3E7L0S-17
Тип продукт	Вграждаща се съдомиялна машина
Регулируема височина	От 818 mm до 898 mm
Стандартна ширина	600 mm
Стандартна дълбочина	570 mm
Капацитет	13 комплекта
Електрозахранване	230 V - 50 Hz
Изисквано водно налягане	0,08 MPa до 1 MPa
Предпазно устройство	Автоматична защита от преливане
Инсталация	Вграждане, регулиране на височина и наклон
Включени аксесоари	Противопарна лента, комплект за фиксиране, шаблон за пробиване
Макс. тегло на кухненския панел	9 kg
Водна връзка	Студена вода
Електрическа връзка	Стандартен контакт
Функции	Програми за миене, защита от преливане
Поддръжка	Редовно почистване на филтъра и пръскачките
Енергиен клас	A+ (приблизително)
Ниво на шум	46 dB (приблизително)
Консумация на вода	10 L на цикъл (приблизително)

Често задавани въпроси - HI 3E7L0S-17 HOOVER

Как да регулираме височината на съдомиялната машина?

Наклонете съдомиялната машина, като повдигнете задната част с около 10 cm, след това регулирайте височината на задния крак отпред и предните крака. Вижте глави 7.2 до 7.4 от ръководството.

Какво е необходимото водно налягане?

Водното налягане трябва да бъде между 0,08 MPa и 1 MPa. Уверете се, че вашата инсталация отговаря на тези стойности.

Мога ли да инсталирам съдомиялната машина под готварска плоча?

Не, забранено е да инсталирате съдомиялната машина под готварска плоча. Вижте ръководството за подходящи места.

Как да инсталирам кухненския панел?

Измерете разстоянието между горния ръб на съседните врати, пренесете го върху панела, използвайте предоставения шаблон за пробиване, след това закрепете панела към съдомиялната машина с винтовете. Теглото на панела не трябва да надвишава 9 kg.

Какво да направя при преливане?

Съдомиялната машина е оборудвана с предпазно устройство срещу преливане, което автоматично спира водоснабдяването или източва излишната вода. Ако проблемът продължава, свържете се с клиентския сервиз.

Как да закрепя съдомиялната машина към мебелите?

След като поставите съдомиялната машина в отделението, закрепете я отстрани към съседните мебели. Ако това не е възможно, използвайте предоставените скоби за закрепване към плота.

Какви инструменти се предоставят с продукта?

Комплектът за инсталиране включва винтове, шаблон за пробиване, противопарна лента и други аксесоари. Пълният списък е наличен в ръководството.

Къде мога да намеря видеото за инсталиране?

Можете да сканирате QR кода в ръководството или да кликнете на връзката, предоставена в глава 4, за да гледате видеото стъпка по стъпка.

Как да почистя съдомиялната машина?

Почиствайте редовно филтъра, пръскачките и уплътненията на вратата. Използвайте специален почистващ препарат за съдомиялни машини. Вижте ръководството за повече подробности.

Съдомиялната машина подлежи ли на ремонт?

Да, резервни части са налични. За ремонт се свържете с квалифициран техник. Запишете серийния номер преди инсталиране.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HI 3E7L0S-17 HOOVER

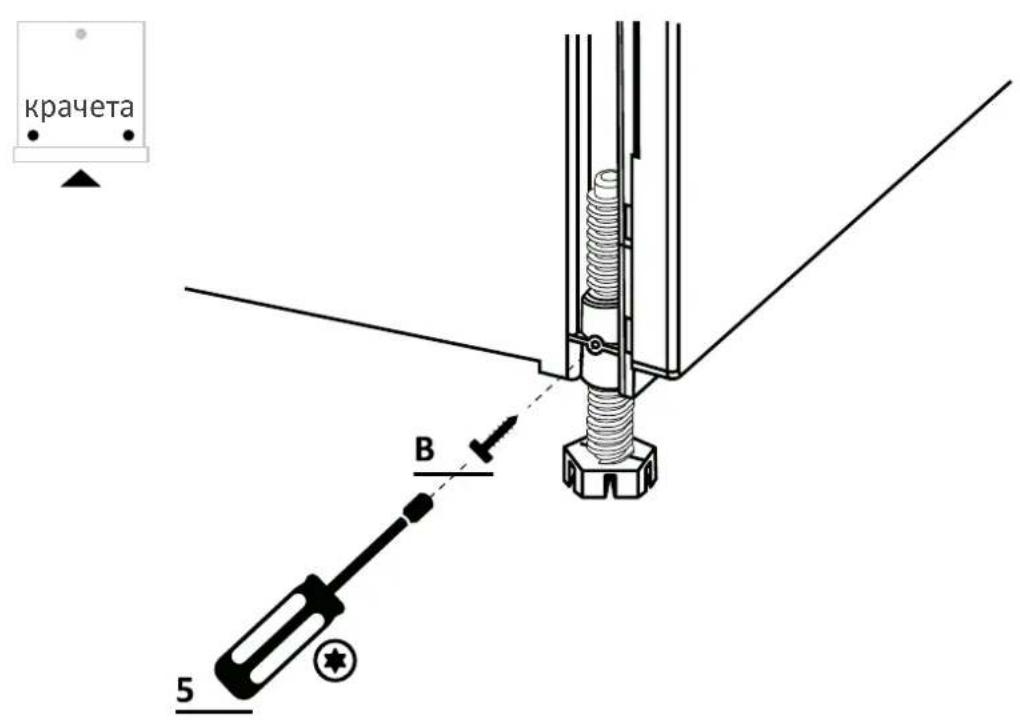

7.7 Фиксиране на предните крачета

След като проверите всички размери, фиксирайте окончателно предните крачета, за да предотвратите разхлабването им с течение на времето. Тази операция може да се извърши след монтажа на кухненския уред.

7 Инструкции за монтаж на съдомиялна машина

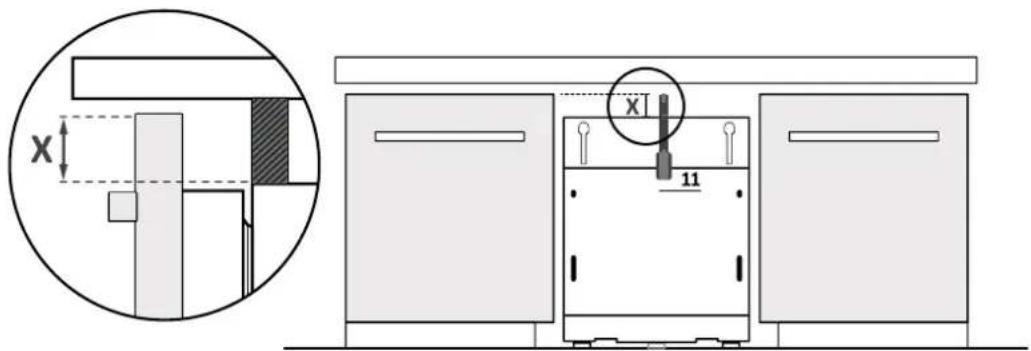

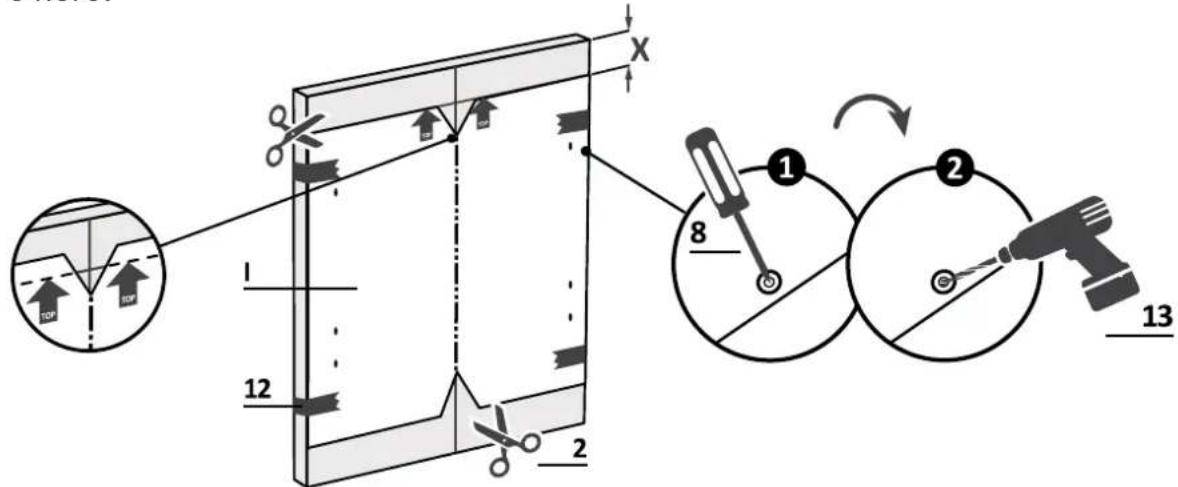

7.8 Подготовка на панела

1.

Измерете разстоянието между горните съседни врати и съдомиялната машина;

2.

Пренесете измерването върху кухненския панел и отбележете центъра;

3.

Поставете шаблона за пробиване и спазвайте инструкциите, предоставени с него.

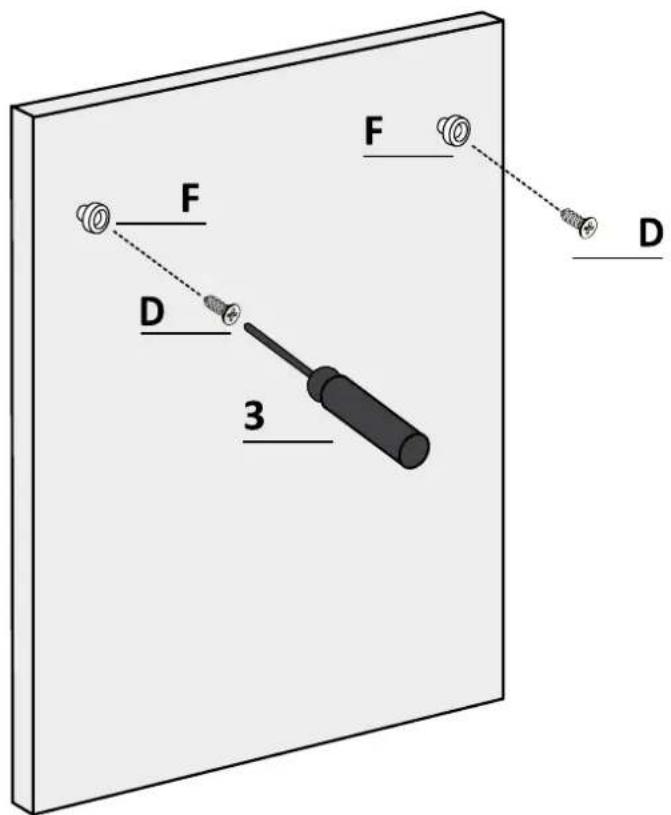

7.8 Подготовка на панела

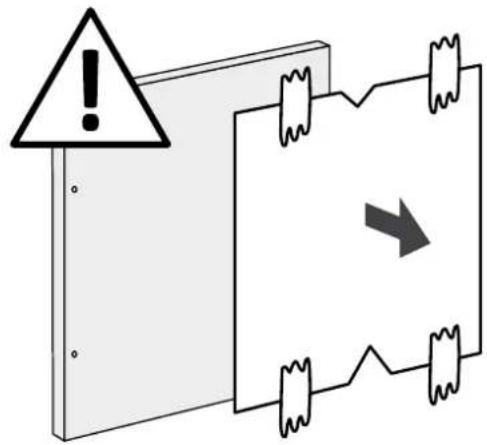

4.

Отстранете таблото за пробиване и поставете принадлежностите.

ВНИМАНИЕ: Уверете се, че главите на винтовете не стърчат извън панела от задната повърхност, особено ако монтирате дръжката.

7 Инструкции за монтаж на съдомиялна машина

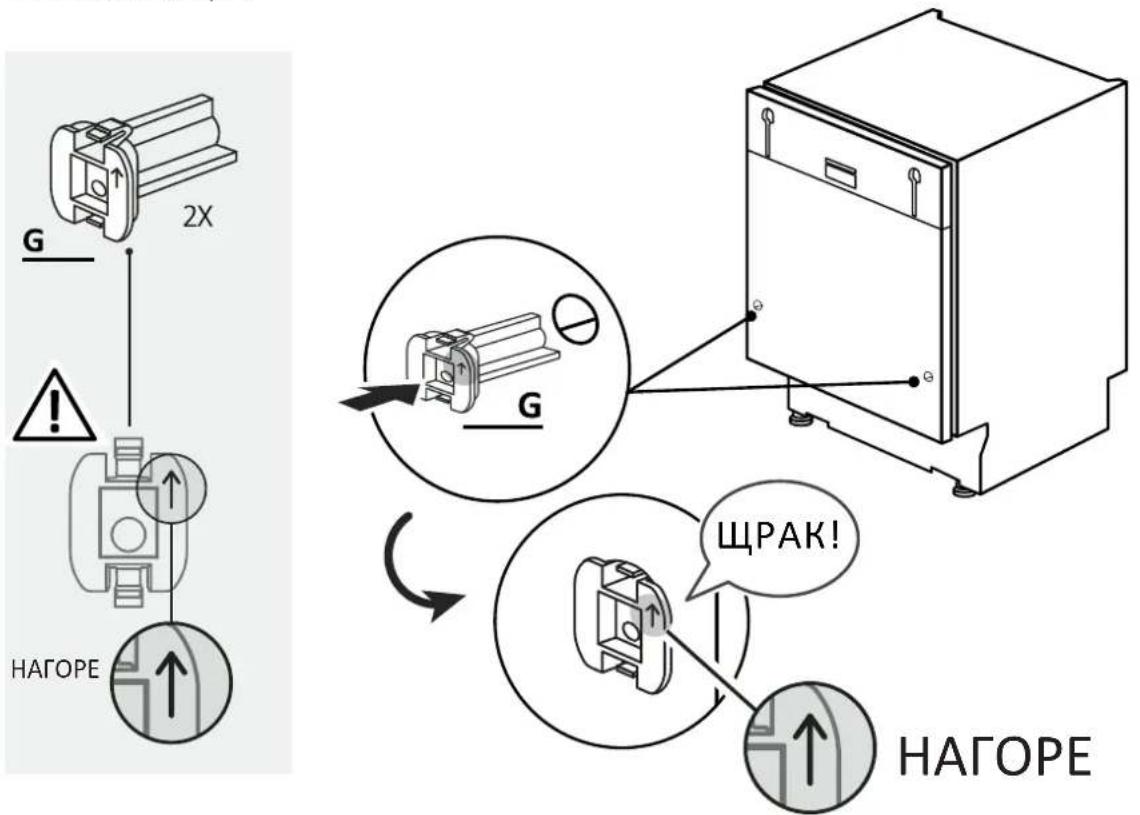

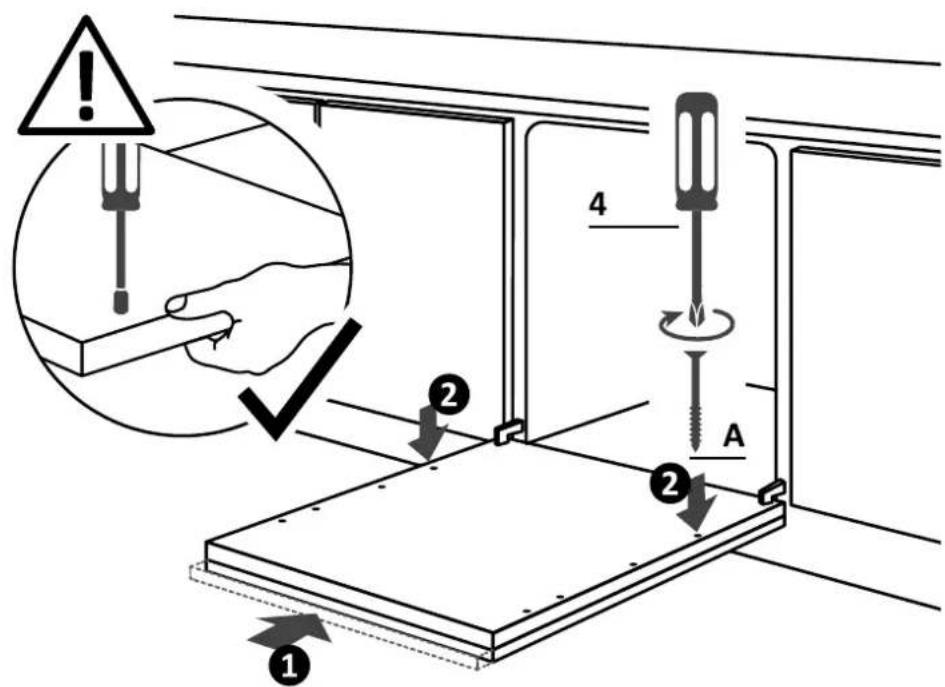

7.9 Монтаж на панела

1.

Поставете блока в сглобяващия панел, като се уверите, че компонентите са монтирани в правилната последователност, съответстваща на горепосоченото;

2.

Фиксирайте панела към долната част на сглобяващата машина;

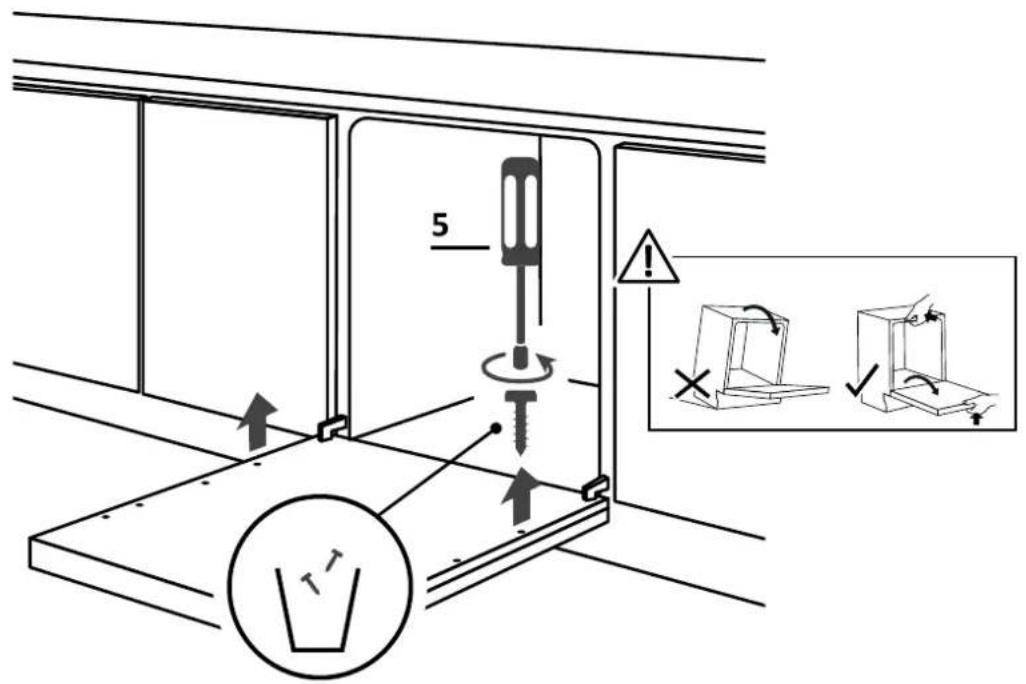

7.9 Монтаж на панела

3.

Отворете вратата на сглобяващата машина, като държите долната част на коляновия механизъм, след което развийте долните винтове;

4.

Уверете се, че панелът е напълно поставен (1); закрепете коляновия механизъм към сглобяващата машина с помощта на предоставените винтове (2).

ВНИМАНИЕ: Сега свържете сглобяващата машина към водопроводната и електрическата мрежа, следвайки инструкциите в глава 8.

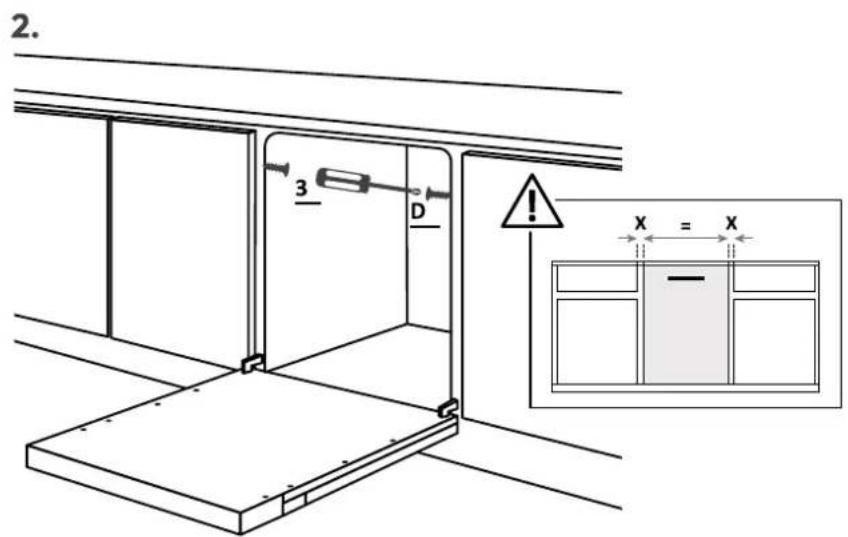

7.10 Монтаж на машината в кухнята

Инструкции за стабилно закрепване на сглобяващата машина към съседните шкафове.

А ВНИМАНИЕ: Ако не е възможно сглобяващата машина да се фиксира стабилно, използвайте предоставените скоби и я закрепете към работния плот; обърнете внимание, ако последният не е изработен от дърво.

8 Свързване към канализационната система и електрическата мрежа

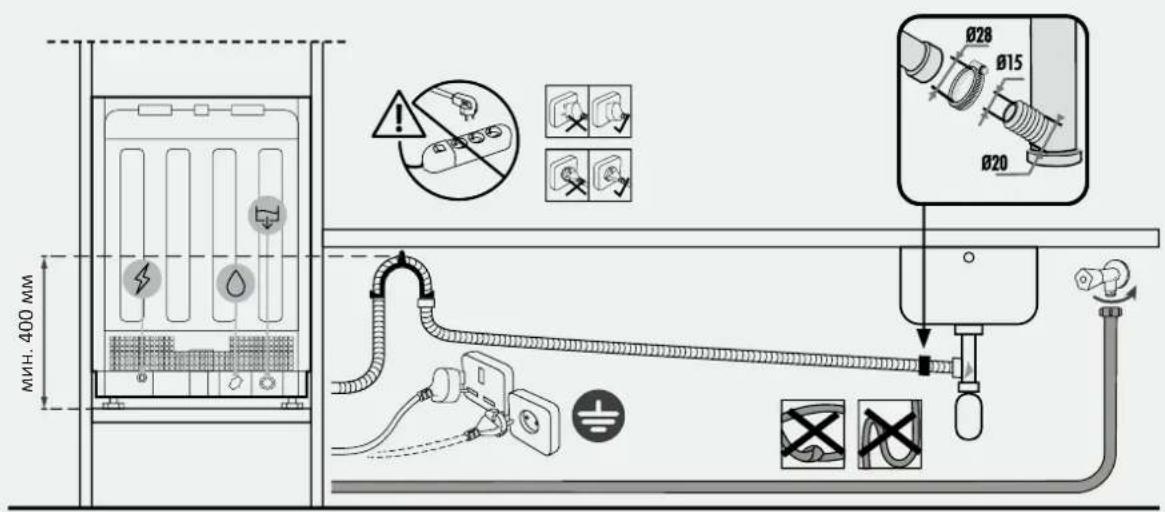

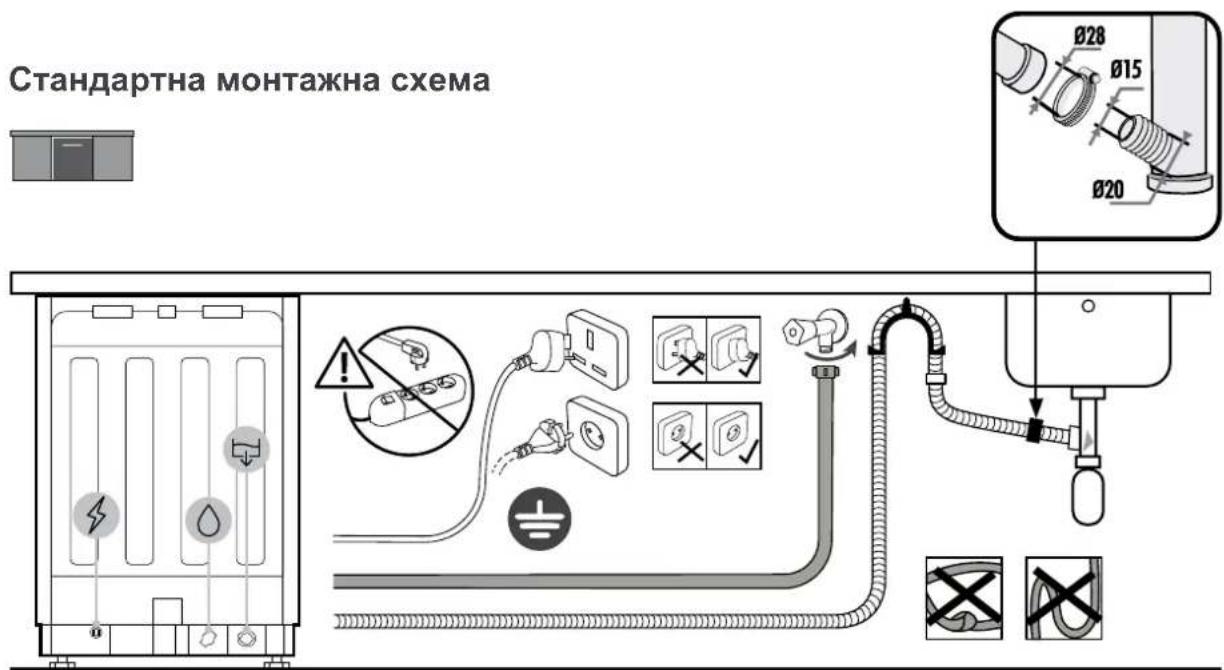

8.1 Схема на свързване

Схема за монтаж на колона

ВНИМАНИЕ: Уверете се, че водното налягане е между 0,08 MPa и 1 MPa.

8.2 Предпазни устройства

Всички съдомиялни машини са оборудвани с устройство за защита срещу преливане, което в случай на водата надвишава нормалното ниво поради неизправност, автоматично блокира водния поток и/или източва излишната вода.

Вижте ръководството за потребителя за повече подробности.

Доставка до потребителя

9

В края на монтажа:

• Информирайте потребителя за основните функции;
• Информирайте потребителя за всички аспекти, свързани с безопасната употреба и поддръжка;
• Оставете на потребителя принадлежностите и инструкцията за употреба и монтаж, които следва да се съхраняват внимателно.

След привършване на монтажа отстранете защитното фолио и всички други опаковъчни материали извън достъпа на деца.

БЕЛЕЖКА: Действителният вид на продукта зависи от избрания модел.

Разглобяване на съдомиялна машина

10

• Изключете продукта от електрическото захранване и водоснабдяването; развийте закрепващите винтове;
• Ако повдигнете продукта и го извадите надлъжно; този продукт не уврежда мебелите, които могат да бъдат използвани и с нов уред.

ДОБРЕ ДОШЛИ

Това ръководство за инсталация е предназначено за производители на кухни, които ще интегрират тези продукти. За да осигурите безопасност и постигнете най-добри резултати, прочетете внимателно това ръководство, включително инструкциите за безопасност, и го запазете за бъдеща употреба. Преди да продължите с инсталацията, запишете серийния номер, тъй като може да е необходим за ремонти. Проверете за повреди по време на транспортиране и при съмнение се консултирайте с техник преди употреба. Винаги дръжте всички опаковъчни материали извън достъпа на деца.
