Marque	Hoover
Modèle	HI 3E7L0S-17
Type de produit	Lave-vaisselle encastrable
Hauteur réglable	De 818 mm à 898 mm
Largeur standard	600 mm
Profondeur standard	570 mm
Capacité	13 couverts
Alimentation électrique	230 V - 50 Hz
Pression d'eau requise	0,08 MPa à 1 MPa
Dispositif de sécurité	Anti-débordement automatique
Installation	Encastrable, réglage de hauteur et inclinaison
Accessoires inclus	Bande anti-vapeur, kit de fixation, gabarit de perçage
Poids du panneau de cuisine max.	9 kg
Raccordement eau	Arrivée d'eau froide
Raccordement électrique	Prise de courant standard
Fonctions	Programmes de lavage, sécurité anti-débordement
Entretien	Nettoyage régulier du filtre et des bras de lavage
Classe énergétique	A+ (estimation)
Niveau sonore	46 dB (estimation)
Consommation d'eau	10 L par cycle (estimation)

FOIRE AUX QUESTIONS - HI 3E7L0S-17 HOOVER

Comment régler la hauteur du lave-vaisselle ?

Inclinez le lave-vaisselle en soulevant l'arrière d'environ 10 cm, puis réglez la hauteur du pied arrêté depuis l'avant et les pieds avant. Reportez-vous au chapitre 7.2 à 7.4 de la notice.

Quelle est la pression d'eau nécessaire ?

La pression de l'eau doit être comprise entre 0,08 MPa et 1 MPa. Assurez-vous que votre installation respecte ces valeurs.

Puis-je installer le lave-vaisselle sous une plaque de cuisson ?

Non, il est interdit d'installer le lave-vaisselle sous une plaque de cuisson. Consultez la notice pour les emplacements appropriés.

Comment installer le panneau de cuisine ?

Mesurez la distance entre le bord supérieur des portes adjacentes, reportez-la sur le panneau, utilisez le gabarit de perçage fourni, puis fixez le panneau au lave-vaisselle avec les vis. Le poids du panneau ne doit pas dépasser 9 kg.

Que faire en cas de débordement ?

Le lave-vaisselle est équipé d'un dispositif anti-débordement qui arrête automatiquement l'arrivée d'eau ou évacue l'excédent. Si le problème persiste, contactez le service client.

Comment fixer le lave-vaisselle aux meubles ?

Après avoir inséré le lave-vaisselle dans le compartiment, fixez-le latéralement aux meubles adjacents. Si cela n'est pas possible, utilisez les supports fournis pour le fixer au plan de travail.

Quels sont les outils fournis avec le produit ?

Le kit d'installation comprend des vis, un gabarit de perçage, une bande anti-vapeur et d'autres accessoires. La liste complète est disponible dans la notice.

Où puis-je trouver la vidéo d'installation ?

Vous pouvez scanner le code QR dans la notice ou cliquer sur le lien fourni au chapitre 4 pour visionner la vidéo étape par étape.

Comment nettoyer le lave-vaisselle ?

Nettoyez régulièrement le filtre, les bras de lavage et les joints de porte. Utilisez un nettoyant spécifique pour lave-vaisselle. Consultez le manuel d'utilisation pour plus de détails.

Le lave-vaisselle est-il réparable ?

Oui, les pièces détachées sont disponibles. Pour toute réparation, contactez un technicien qualifié. Notez le numéro de série avant l'installation.

MODE D'EMPLOI HI 3E7L0S-17 HOOVER

Ce manuel d'installation est destiné aux fabricants de cuisines qui accueilleront ces produits. Pour garantir la sécurité et obtenir les valeurs résultats, lisez attentivement ce manuel, y compris les instructions de sécurité, et conservez-le pour reference future. Avant de proce der à l'installation, notez le numero de série, car il pourrait être nécessaire en cas de réparation. Vérifiez tout dommage lors du transport et consultez un technicien en cas de doute avant utilisation. Gardez toujours tous les matériaux d'emballage hors de portée des enfants.

REMARQUE: Les caractéristiques et les images contenues dans ce document sont données à titre indicatif et peuvent être modifiées sans préavis.

Index

1 vis de sécurité pour l'installation p.2-3
2 Du installer le lave-vaisselle p.3
3 Dimensions du lave-vaisselle
4 Videodinstallation etape par etape p.6
5 Dutils pour l'installation
6 Dimensions d'encastrement p.7
7 nstructions pour l'installation du lave-vaisselle p.8 - 17
7.1 Installation de la bande anti-vapeur
7.2 Réglage de la hauteur
7.3 Réglage du pied arrêté
7.4 Réglage de la hauteur des pieds avant
7.5 Réglage de l'inclinaison
7.6 Insertion dans le组成部分 encastré
7.7 Fixation des pieds avant
7.8 Préparation du panneau
7.9 Installation du panneau
7.10 Fixation de la machine à la cuisine
8 Connexion au reseau d'eau et electrique p.18 - 19
8.1 Schéma de connexion
8.2 Dispositifs de sécurité
9 Livraison à l'utilisateur p.19
10 Démontage du lave-vaisselle p.19

1 Avis de sécurité pour l'installation

Veuillez tire ces instructions avant de commencer l'installation du produit. Notre sécurité est très importante pour nous. Lisez attentivement ces informations avant d'utiliser le produit.

• L'installation doit être effectuee par un technicien qualifie connaissant et respectant les lois en vigueur dans le pays d'installation ainsi que les instructions du fabricant;
• Si une assistance du fabricant est requise pour corriger des defaults dus à une mauvaise installation, cette assistance n'est pas couverte par la garantie;
• Retirez le matériel d'emballage avant demettre l'appareil en marche;
• Àpres avoir déballé le produit, vérifie qu'il n'est pas endommagé et, en cas de problème, contactez le centre d'assistance avant de procéder à l'installation et ne le branchez pas au réseau électrique;
• Un produit endommagé peut provoquer un court-circuit, une décharge électrique, un début d'incendie et d'autres dangers;
• Vérifiez si l'emballage contient des accessoires ou du matériel annexe (sachets avec vis, documents, brochures, etc.) et, le cas échéant, retirez-les et conservez-les;
• Une mauvaise installation peut cause des dommages ou des blessures à des personnes, des animaux ou des biens. Le fabricant ne peut être tenu responsable de tels dommages ou blessures;
• L'utilisation en toute sécurité est garantie uniquement si l'installation a ete realise correctement conformement a ces instructions. En cas de dommages dus a un montage incorrect, la responsabilité incombe a l'insealleur;
• Lors de l'installation, l'appareil ne doit pas etre raccorde au reseau electrique;
• Il est recommandé de porter des gants de protection lors de l'installation pour éviter les blessures par coupure;
• En cas d'installation incorrecte, de manipulation de l'appareil ou de raccordement non conforme, la garantie du produit devient caduque;
  Assurez-vous qu'après l'encastrement, le cable d'alimentation du produit ne soit pas accessible;
• ÀpRES l'installation, le cable d'alimentation ne doit pas entrer en contact avec les parties mobiles des composants de la cuisine (par exemple un tiroir) et ne doit pas etre soumis à des contraintes mécaniques;
• Lors de la remise du produit à l'utilisateur final, le technicien doit s'assurer qu'il a été correctement installé;
• Ne raccordez pas le produit au réseau électrique tant que le panneau avant n'a pas eté complètement installé. Sinon, il peut y avoir un danger électrique;

• Faites attention lors du transport, le produit est lourd;

• Avant de commencer l'installation, vérifie toutes les dimensions du组成部分 enregistré en les comparant avec les instructions contenues dans ce manuel. Notez qu'il est possible d'aligner la porte avec celles des autres meubles, même si elle dépasse le panneau de commande en hauteur;
  Assurez-vous que la zone d'installation est stable et solide;

• Appliquez le film protecteur, fourni dans le kit d'installation, sous le plan de travail et sur les meubles environnants. Ce film protège les meubles de l'humidité;
• Faites attention lors de l'ouverture et de la fermeture du produit;
• Une mauvaise installation peut entraîner le basculement du produit;
• Le produit doit être de niveau pour fonctionner correctement, sinon la porte ne se fermera pas correctement, ce qui entraînera la sortie de vapeur chaude.

Où installer le lave-vaisselle

2

• Installéz et utilisez ce produit dans un environnement fermé, couvert, sec et bien ventilé;
  N'installez pas le produit dans des zones ouvertes exposées aux intempérières;
  Montez le produit à proximé d'une prise électrique;
• Utilisez le produit uniquement s'il est encastré, sinon vous risquez des blessures et des brûlures;
• N'installez pas le lave-vaisselle sous une plaque de cuisson;
  N'installez pas le produit a proximite de sources de chaleur (radiateurs, poêles, etc.);
• Ne placez pas le produit sur des tapis ou des surfaces similaires;
• Placez le produit sur une surface propre, plane et solide.

3 Dimensions du lave-vaisselle

Dimensions en mm

Vue axonométrique frontale du produit

Vue axonométrique frontale avec porte de cuisine

ATTENTION: si le panneau de cuisine pèse plus de 9 kg, contactez le service client.

Dimensions en mm

Vue arrière

Vuelatérale

4 Video d'installation étape par étape

Vous pouvez visionner la video d'installation du produit en scannant le code QR:

ou en cliquant sur le lien suivant

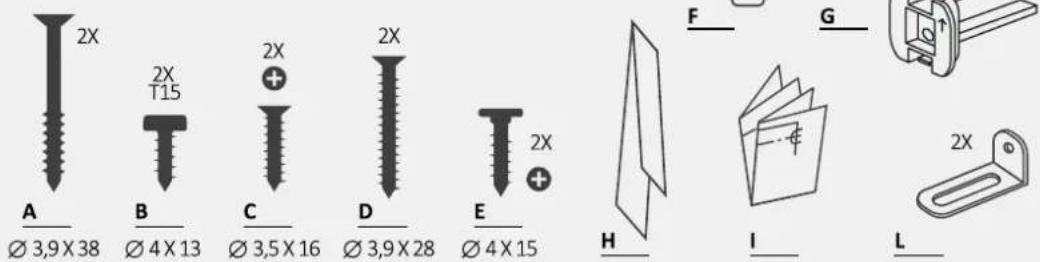

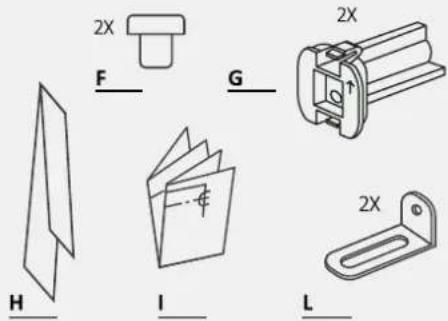

Outils fournis avec le produit

Dimensions en mm

Vue axonométrique

A

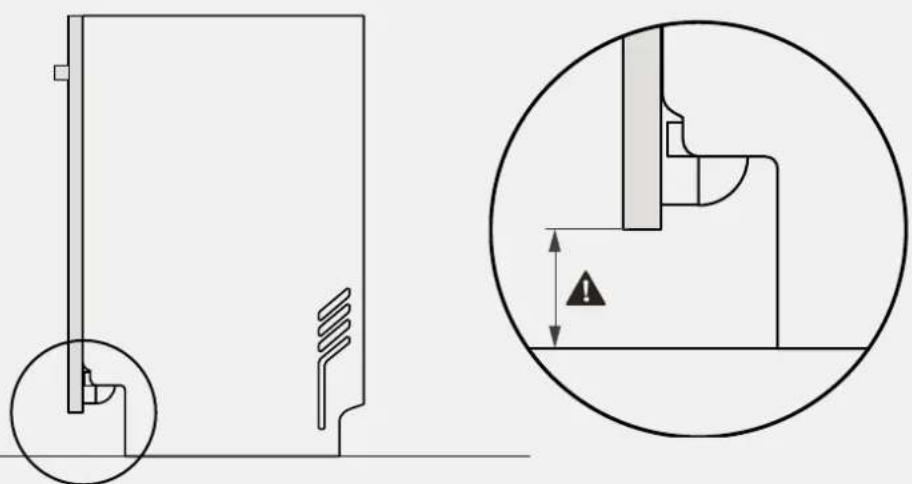

ATTENTION: La hauteur minimale du lave-vaisselle est de 818 mm; dans ce cas, la distance entre la porte de la cuisine et le sol doit être comprise entre 90 et 120 mm. Si le lave-vaisselle est surélevé (max. 898 mm), la distance entre la porte et le sol doit également augmenter proportionnellement, jusqu'à un maximum compris entre 170 et 200 mm.

7 Instructions pour l'installation du lave-vaisselle

7.1 Installation de la bande anti-vapeur

Applique la bande sous le plan de travail et sur les cots des meubles adjacent.

1.

2.

3.

7.2 Réglage de la hauteur

Inclinez le lave-vaisselle en soulevant I'arriere d'environ 10 cm.

7.3 Réglage dupied arrêté

Régler la hauteur du pied arrêté depuis l'avant de la machine comme indiqué.

7 Instructions pour l'installation du lave-vaisselle

7.4 Réglage de la hauteur des pieds avant

Agir directement sur les pieds avant. Si nécessaire, soulever légarement le lave-vaisselle.

7.5 Réglage de l'inclinaison

Mettre le lave-vaiselle de niveau par rapport aux plans vertical et horizontal.

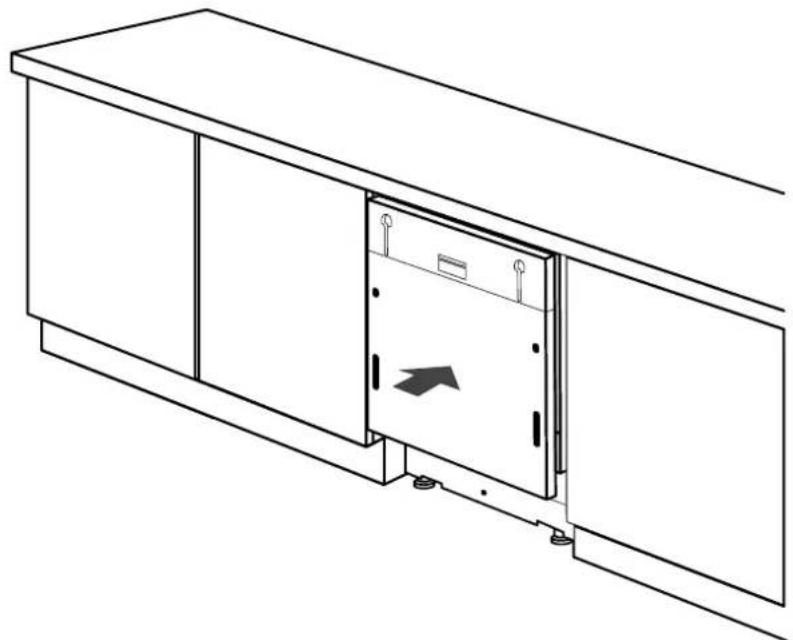

7.6 Insertion dans le compartment encastré

Insérer le lave-vaisselle dans le compartment d'encastrement et vérifier les dimensions et les tolérances.

7.7 Fixation des pieds avant

Après avoir vérifié toutes les dimensions, fixer définitivement les pieds avant afin qu'ils ne se desserrent pas avec le temps. Cette opération peut également être effectuee après la pose du panneau de cuisine.

7 Instructions pour l'installation du lave-vaisselle

7.8 Préparation du panneau

1.

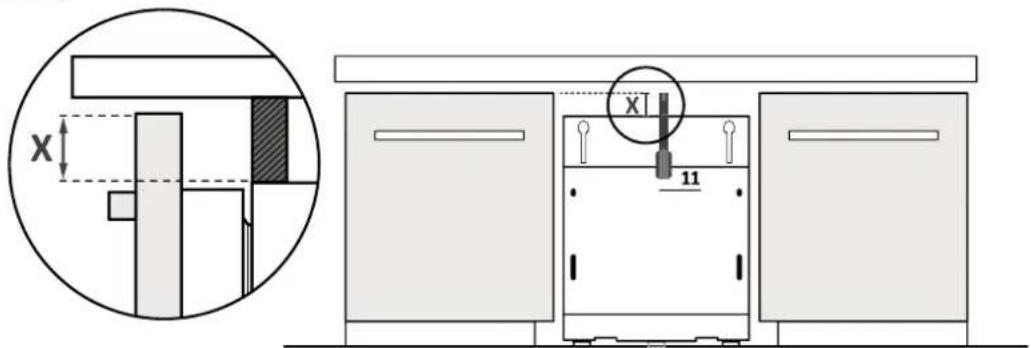

Mesurez la distance entre le bord supérieur des portes adjacentes et le lavevaisselle;

2.

Reporter la mesure sur le panneau de cuisine et repérer le centre;

3.

Appliquez le gabarit de perçage et suivez les instructions fournies;

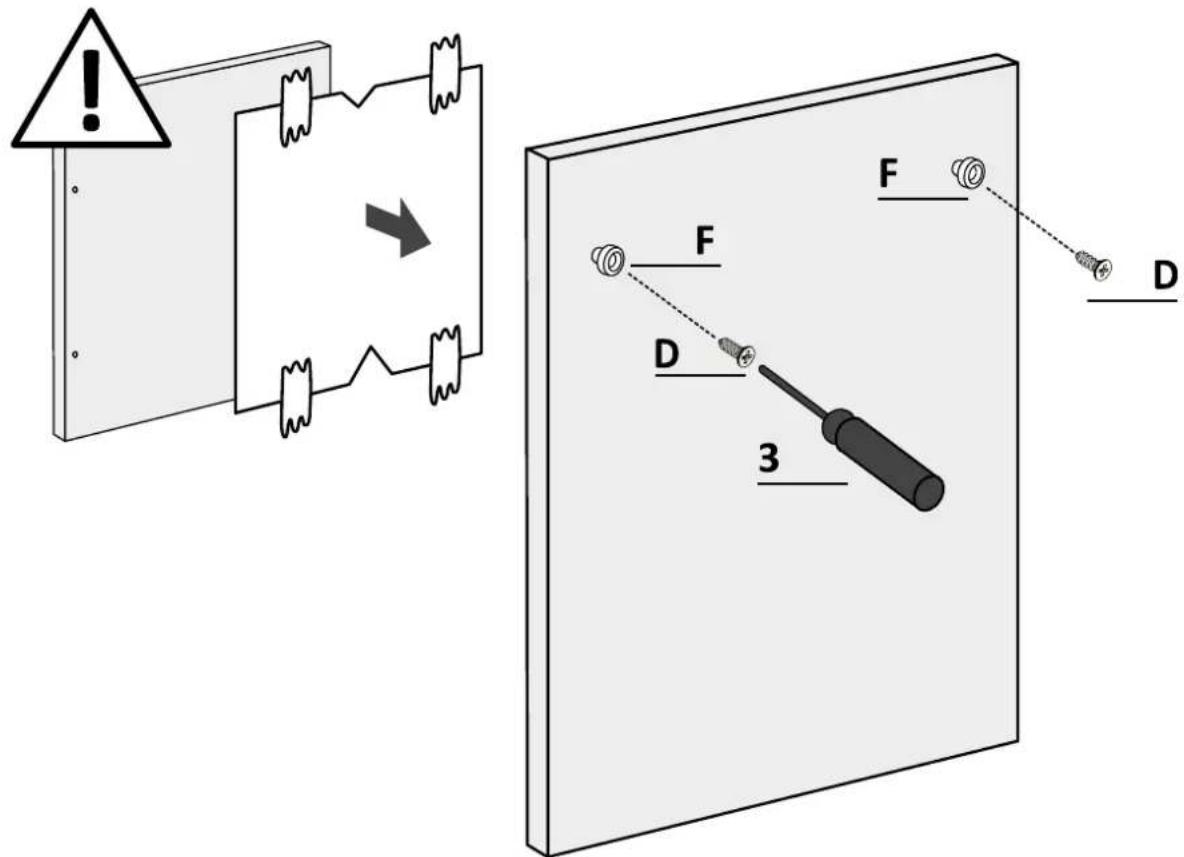

7.8 Préparation du panneau

4.

Retirer le gabarit et poser les accessoires.

ATTENTION: Evitez que la tete des vis dépasse à l'arrière du panneau lors de l'installation de la poignée.

7 Instructions pour l'installation du lave-vaisselle

7.9 Installation du panneau

1.

Applique les inserts au lave-vaisselle, en veillant à ce que les composants soient installés dans le bon sens, avec la flèche vers le haut;

2.

Fixer le panneau à la partie supérieure du lave-vaisselle;

7.9 Installation du panneau

3.

Ouvrez la porte du lave-vaisselle en maintainant la partie inférieure du panneau de cuisine, puis dévissez les vis inférieures;

4.

Assurez-vous que le panneau est complètement inséré (1); fixez le panneau de cuisine au lave-vaisselle à l'aide des vis fournies (2).

7 Instructions pour l'installation du lave-vaisselle

ATTENTION: Connectez maintainant le lave-vaiselle au réseau d'eau et d'électricité, en suivant les instructions du chapitre 8.

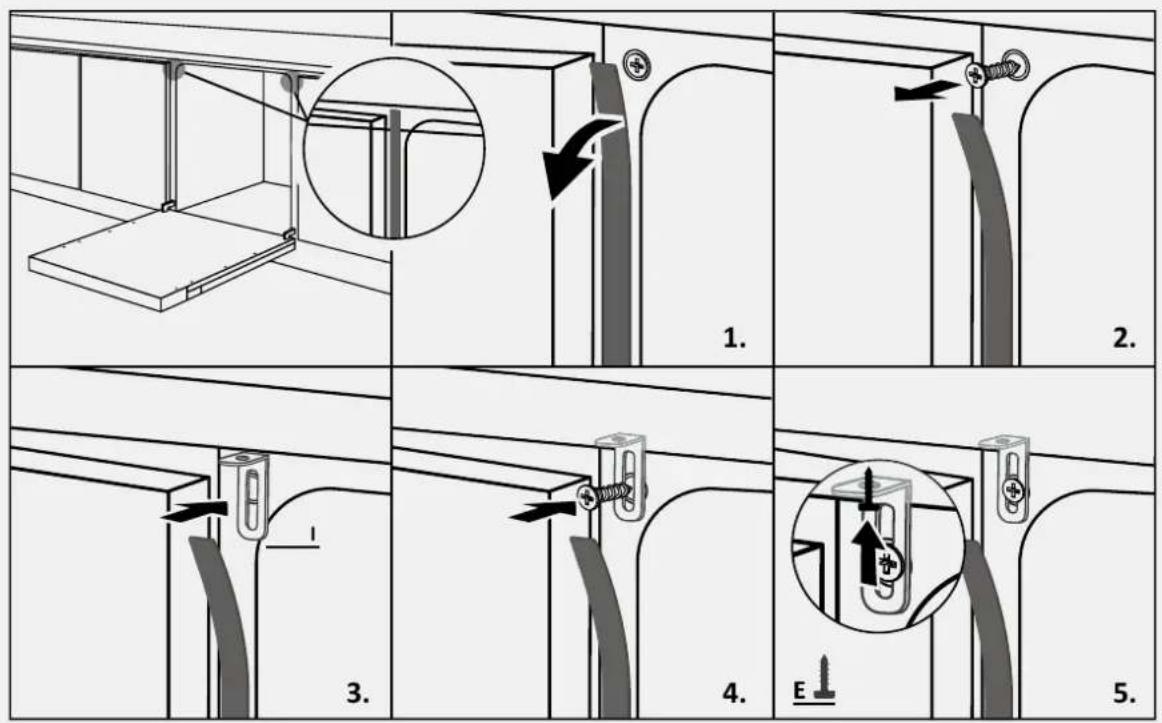

7.10 Fixation de la machine à la cuisine

Instructions pour fixer le lave-vaisselle lateralement aux meubles adjacents

ATTENTION: Si vous ne pouvez pas fixer le lavevaisselle latéralement, utilisez les supports fournis et fixez-le au plan de travail; faites attention si le matériel du plan de travail n'est pas du bois.

8 Connexion au réseau d'eau et électrique

8.1 Schéma de connexion

Scheme d'installation en colonne

ATTENTION: Assurez-vous que la pression de l'eau est comprise entre 0,08 Mpa et 1 Mpa.

8.2 Dispositifs de sécurité

Tous les lave-vaisselle sont équipés d'un dispositif de sécurité anti-debordement qui, en cas de dépassement du niveau d'eau normal à cause d'un dysfonctionnement, arrêté automatiquement l'arrivée d'eau et/ou evacue l'excedent.

Pour plus d'informations, veillez vous reférer au manuel d'utilisation.

Remise à l'utilisateur 9

A la fin de l'installation:

• Informer l'utilisateur des fonctions essentielles;
• Informer l'utilisateur de tous les aspects importants pour la sécurité de l'utilisation et de la manipulation;
• Remetre à l'utilisateur les accessoires et les instructions d'utilisation et de montage à conserver soigneusement.

À la fin de l'installation, retirez le film protecteur, le ruban adhésic et tous les autres matériaux d'emballage et sortez les accessoires fournis de l'intérieur du lave-vaisselle.

REMARQUE: L'apparance réelle du produit dépend du modele choisi.

Démontage du lave-vaisselle

10

• Débrancher le produit du réseau électrique et hydraulique;
• Dévisser les vis de fixation;
• Soulevez légèrement le produit et retirez-le complètement;
• Ce produit n'endommage pas le meuble, qui pourra également être utilisé avec un nouvel apparéil electroménager.
