Značka	Hoover
Model	HI 3E7L0S-17
Typ produktu	Umývačka riadu na zabudovanie
Nastaviteľná výška	Od 818 mm do 898 mm
Štandardná šírka	600 mm
Štandardná hĺbka	570 mm
Kapacita	13 súprav riadu
Elektrické napájanie	230 V - 50 Hz
Požadovaný tlak vody	0,08 MPa až 1 MPa
Bezpečnostné zariadenie	Automatická ochrana proti pretečeniu
Inštalácia	Na zabudovanie, nastavenie výšky a naklonenia
Súčasťou príslušenstvo	Páska proti pare, montážna súprava, vŕtacia šablóna
Max. hmotnosť kuchynského panela	9 kg
Vodné pripojenie	Prívod studenej vody
Elektrické pripojenie	Štandardná zásuvka
Funkcie	Umývacie programy, bezpečnosť proti pretečeniu
Údržba	Pravidelné čistenie filtra a umývacích ramien
Energetická trieda	A+ (odhad)
Hladina hluku	46 dB (odhad)
Spotreba vody	10 L na cyklus (odhad)

Často kladené otázky - HI 3E7L0S-17 HOOVER

Ako nastaviť výšku umývačky riadu?

Nakloňte umývačku zdvihnutím zadnej časti približne o 10 cm, potom nastavte výšku zadnej nohy z prednej strany a predné nohy. Pozrite si kapitolu 7.2 až 7.4 v návode.

Aký je potrebný tlak vody?

Tlak vody musí byť medzi 0,08 MPa a 1 MPa. Uistite sa, že vaša inštalácia spĺňa tieto hodnoty.

Môžem nainštalovať umývačku riadu pod varnú dosku?

Nie, je zakázané inštalovať umývačku pod varnú dosku. Pozrite si v návode vhodné miesta.

Ako nainštalovať kuchynský panel?

Zmerajte vzdialenosť medzi horným okrajom susedných dverí, preneste ju na panel, použite priloženú vŕtaciu šablónu, potom pripevnite panel k umývačke pomocou skrutiek. Hmotnosť panelu nesmie presiahnuť 9 kg.

Čo robiť v prípade pretečenia?

Umývačka je vybavená ochranou proti pretečeniu, ktorá automaticky zastaví prívod vody alebo odvedie prebytok. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako upevniť umývačku k nábytku?

Po vložení umývačky do priestoru ju bočne upevnite k susednému nábytku. Ak to nie je možné, použite priložené držiaky na upevnenie k pracovnej doske.

Aké nástroje sú súčasťou produktu?

Inštalačná súprava obsahuje skrutky, vŕtaciu šablónu, pásku proti pare a ďalšie príslušenstvo. Úplný zoznam je v návode.

Kde nájdem inštalačné video?

V návode môžete naskenovať QR kód alebo kliknúť na odkaz v kapitole 4 pre video krok za krokom.

Ako čistiť umývačku riadu?

Pravidelne čistite filter, umývacie ramená a tesnenia dverí. Použite špeciálny čistič na umývačky. Podrobnosti nájdete v používateľskej príručke.

Je umývačka riadu opraviteľná?

Áno, náhradné diely sú k dispozícii. Pre opravy kontaktujte kvalifikovaného technika. Pred inštaláciou si poznačte sériové číslo.

NÁVOD NA OBSLUHU HI 3E7L0S-17 HOOVER

Tento inštalačný manuál je určený pre výrobcov kuchýň, ktoré budú tieto produkty zabudovávať. Aby bola zaistená bezpečnosť a dosiahnuté čo najlepšie výsledky, pozorne si prečítajte tento manuál vrátane bezpečnostných pokynov a uschovajte si ho na budúce použitie. Pred začatím inštalácie si poznačte sériové číslo, pretože môže byť potrebné v prípade opravy. Skontrolujte, či počas prepravy nedošlo k poškodeniu, a v prípade pochybností sa pred použitím poraďte s technikom. Všetok obalový materiál vždy uchovávajte mimo dosahu detí.

Poznámka: Vlastnosti a obrázky uvedené v tomto dokumente sú len orientačné a môžu sa zmeniť bez predchádzajúceho upozornenia.

Obsah

1 Bezpečnostné upozornenia na inštaláciu p.2-3 2 Kde nainštalovať umývačku riadu p.3 3 Rozmery umývačky riadu p.4-5 4 Video s inštaláciou krok za krokom p.6 5 Nástroje na inštaláciu p.6 6 Rozmery na zabudovanie p.7 7 Pokyny týkajúce sa inštalácie umývačky riadu p.8 - 17 7.1 Inštalácia parného pásu 7.2 Nastavenie výšky 7.3 Nastavenie zadnej nohy 7.4 Nastavenie výšky predných nôh 7.5 Nastavenie sklonu 7.6 Vloženie do zabudovaného priestoru 7.7 Upevnenie predných nôh 7.8 Príprava panela 7.9 Inštalácia panela 7.10 Upevnenie stroja ku kuchyni 8 Pripojenie k vodovodnej a elektrickej sieti p.18 - 19 8.1 Schéma pripojenia 8.2 Bezpečnostné zariadenia 9 Dodanie používateľovi p.19 10 Demontáž umývačky riadu p.19

1 Bezpečnostné upozornenia pre inštaláciu

Prečítajte si tieto pokyny pred začatím inštalácie produktu. Vaša bezpečnosť je pre nás veľmi dôležitá. Pred použitím produktu si pozorne prečítajte tieto informácie.

• Inštaláciu musí vykonať kvalifikovaný technik, ktorý pozná a dodržiava platné zákony v krajine inštalácie a pokyny výrobcu;
• Ak je potrebná pomoc výrobcu pri odstraňovaní porúch spôsobených nesprávnou inštaláciou, táto pomoc nie je krytá zárukou;
• Odstráňte obalový materiál pred uvedením spotrebiča do prevádzky;
• Po vybalení výrobku skontrolujte, či nie je poškodený, a v prípade problémov kontaktujte servisné stredisko ešte pred inštaláciou a nezapájajte ho do elektrickej siete;
• Poškodený výrobok môže spôsobiť skrat, úraz elektrickým prúdom, vznik požiaru a ďalšie nebezpečenstvá;
• Skontrolujte, či balenie obsahuje príslušenstvo alebo sprievodné materiály (vrecká so skrutkami, dokumenty, brožúry atď.) a v prípade potreby ich odstráňte a uschovajte;
• Nesprávna inštalácia môže spôsobiť poškodenie alebo zranenie osôb, zvierat alebo vecí. Výrobca nenesie zodpovednosť za takéto škody alebo zranenia;
• Bezpečné používanie je zaručené len v prípade, že inštalácia bola vykonaná správne podľa týchto pokynov. V prípade poškodenia v dôsledku nesprávnej montáže zodpovednosť NESIE inštalatér;
• Počas inštalácie nesmie byť spotrebič pripojený k elektrickej sieti;
• Odporúča sa nosiť ochranné rukavice počas inštalácie, aby sa predišlo poraneniam reznými nástrojmi. V prípade nesprávnej inštalácie, neoprávnenej manipulácie so zariadením alebo nevyhovujúceho pripojenia, záruka na výrobok zaniká. Uistite sa, že po zabudovaní nie je napájací kábel produktu prístupný.
• Po inštalácii sa napájací kábel nesmie dostať do kontaktu s pohyblivými časťami kuchynských komponentov (napr. zásuvkou) a nesmie byť vystavený mechanickému namáhaniu.
• Pri odovzdávaní výrobku koncovému používateľovi musí technik zabezpečiť, že bol správne nainštalovaný.
• Nepripájajte produkt k elektrickej sieti, kým nebude predný panel úplne nainštalovaný. Inak môže dôjsť k úrazu elektrickým prúdom. Pri preprave buďte opatrní, výrobok je ťažký.

Pred začatím inštalácie skontrolujte všetky rozmery vstavaného priestoru a porovnajte ich s údajmi uvedenými v tomto návode. Upozorňujeme, že je možné zarovnať dvierka s dvierkami iného nábytku, aj keď presahujú ovládací panel. Uistite sa, že miesto inštalácie je stabilné a pevné. Na pracovnú dosku a okolitý nábytok naneste ochrannú fóliu dodanú v inštalačnej súprave. Táto fólia chráni nábytok pred vlhkosťou. Buďte opatrní pri otváraní a zatváraní výrobku. Nesprávna inštalácia môže spôsobiť prevrátenie výrobku. Výrobok musí byť vyrovnaný, aby správne fungoval, inak sa dvierka správne nezatvoria a unikne horúca para.

Kde nainštalovať umývačku riadu

2

• Nainštalujte a používajte tento produkt v uzavretom, krytom, suchom a dobre vetranom prostredí.
• Neinštalujte výrobok v otvorených priestoroch vystavených poveternostným vplyvom.
• Namontujte výrobok v blízkosti elektrickej zásuvky.
• Používajte výrobok iba v prípade, že je osadený v montážnom priestore, inak hrozí nebezpečenstvo poranenia a popálenia.
• Neinštalujte umývačku riadu pod varnú dosku.
• Neinštalujte výrobok v blízkosti tepelných zdrojov (radiátory, kachle atď.).
• Neumiestňujte výrobok na koberce alebo podobné povrchy.
• Umiestnite výrobok na čistý, rovný a pevný povrch.

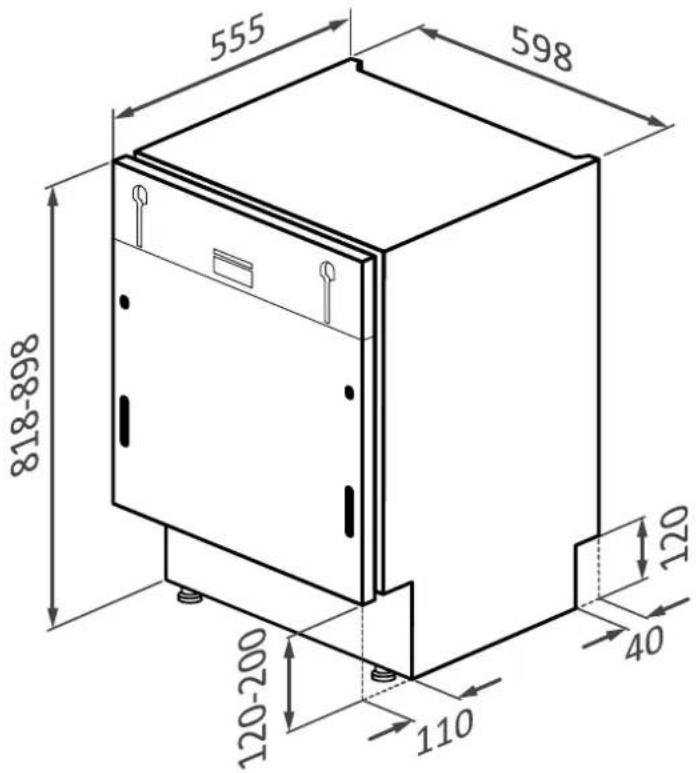

3 Rozmery umývačky riadu

Rozmery v mm

Predný axonometrický pohľad na výrobok

Predný axonometrický pohľad s kuchynskými dvierkami

4 Inštalačné video krok za krokom

Produkt si môžete pozrieť naskenovaním QR kódu:

alebo kliknutím na nasledujúci

5 Nástroje na inštaláciu

Potrebné nástroje

A UPOZORNENIE: Minimálna výška umývačky riadu je 818 mm; v takom prípade musí byť vzdialenosť medzi kuchynskými dvierkami a podlahou medzi 90 a 120 mm. Ak je umývačka riadu zdvihnutá (max. 898 mm), vzdialenosť medzi dverami a podlahou sa musí tiež úmerne zvyšovať, až do maxima medzi 170 a 200 mm.

7.1 Inštalácia parnej ochrannej pásky

Aplikujte pásku pod pracovnú dosku a na boky susediacich skriniek.

1.

2.

3.

7.2 Nastavenie výšky

Naklonte umývačku riadu zdvihnutím zadnej časti asi o 10 cm.

7.3 Nastavenie zadnej nožičky

Nastavte výšku zadnej nožičky z prednej časti stroja podľa pokynov.

7.4 Nastavenie výšky predných nôh

Pôsobte priamo na predné nožičky. Ak je to potrebné, mierne zdvihnite umývačku riadu.

7.5 Nastavenie sklonu

Vyrovnajte umývačku riadu vo vertikálnej a horizontálnej rovine.

7.6 Vloženie do vstavaného priestoru

Vložte umývačku riadu do vstavaného priestoru a skontrolujte rozmery a tolerancie.

7.7 Upevnenie predných nôh

Zmerajte vzdialenosť medzi horným okrajom susedných dvierok a umývačkou riadu;

2.

Preneste rozmer na kuchynský panel a určte stred;

3.

Použite vrtaciu šablónu a postupujte podľa priložených pokynov;

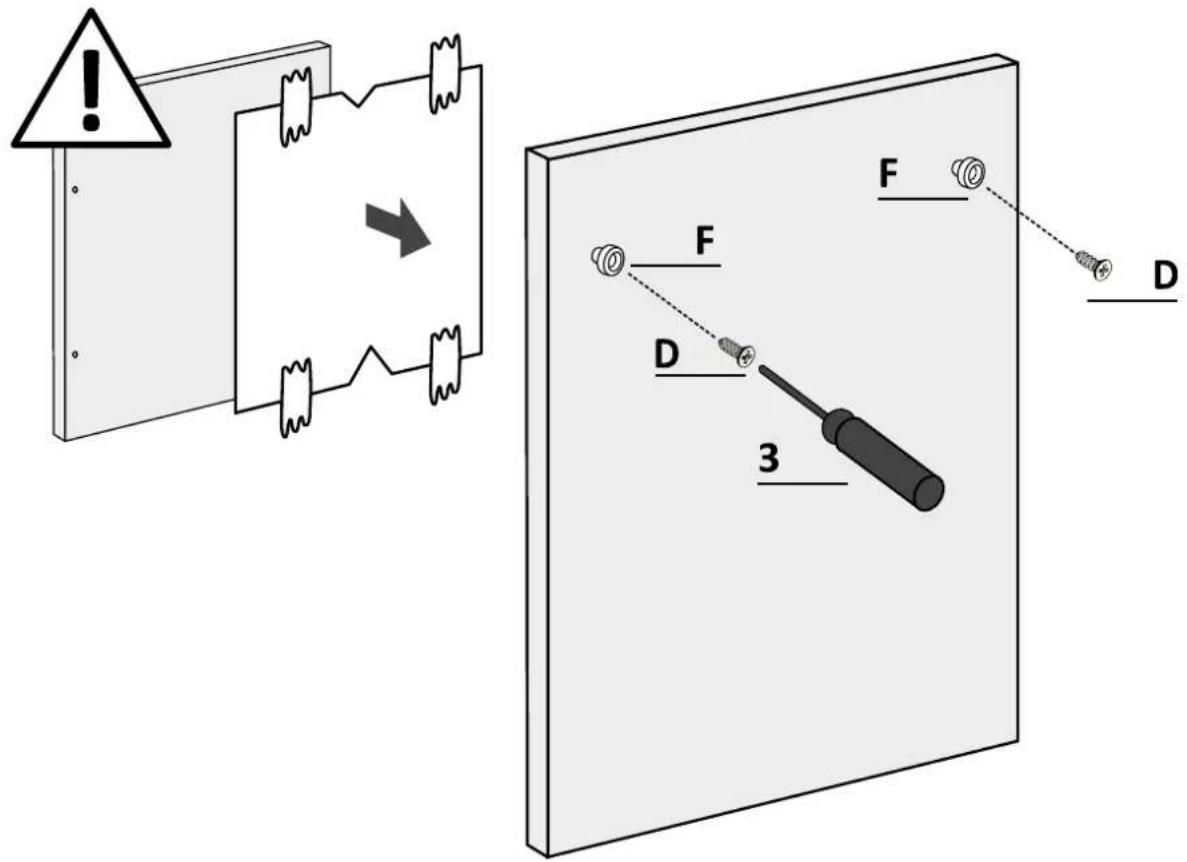

7.8 Príprava panelu

4.

Odstránte šablónu a pripevnite príslušenstvo.

POZOR: Zabráňte tomu, aby hlavy skrutiek vyčnievali na zadnej strane panela pri inštalácii rukoväte.

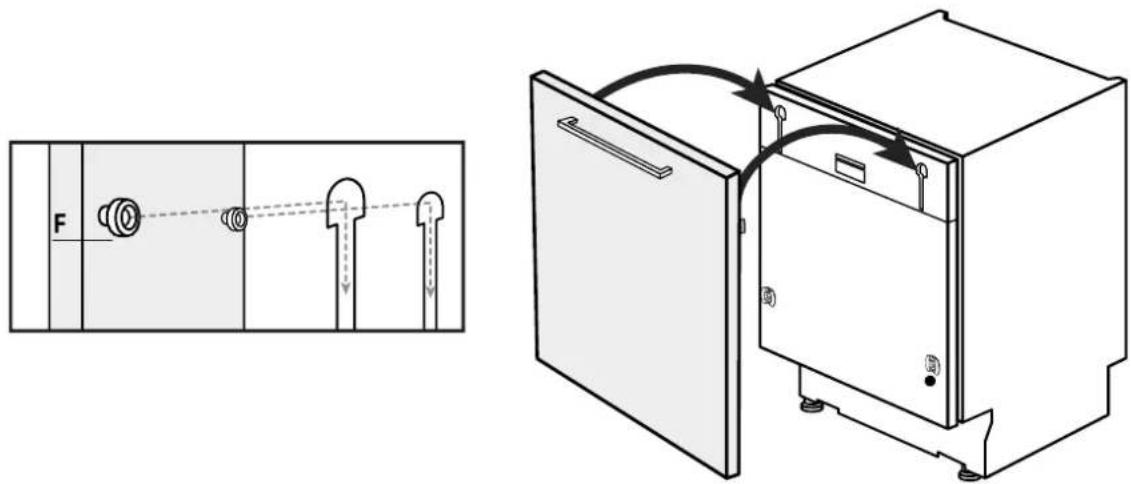

Prichyťte panel k hornej časti umývačky riadu;

7.9 Inštalácia panelu

3.

Otvorte dvierka umývačky riadu, držte spodnú časť kuchynského panelu a potom odskrutkujte spodné skrutky;

4.

Uistite sa, že panel je úplne zasunutý (1); pripevnite kuchynský panel k umývačke riadu pomocou dodaných skrutiek (2).

POZOR: Pripojte teraz umývačku riadu k vodovodnej a elektrickej sieti podľa pokynov v kapitole 8.

7.10 Upevnenie stroja ku kuchyni

Pokyny na upevnenie umývačky riadu na bočné strany susedných skriniek.

UPOZORNENIE: Ak nemôžete umývačku riadu pripevniť bočne, použite dodané konzoly a pripevnite ju k pracovnej doske; buďte opatrní, ak materiál pracovnej dosky nie je drevo.

8 Pripojenie na vodovodnú a elektrickú sieť

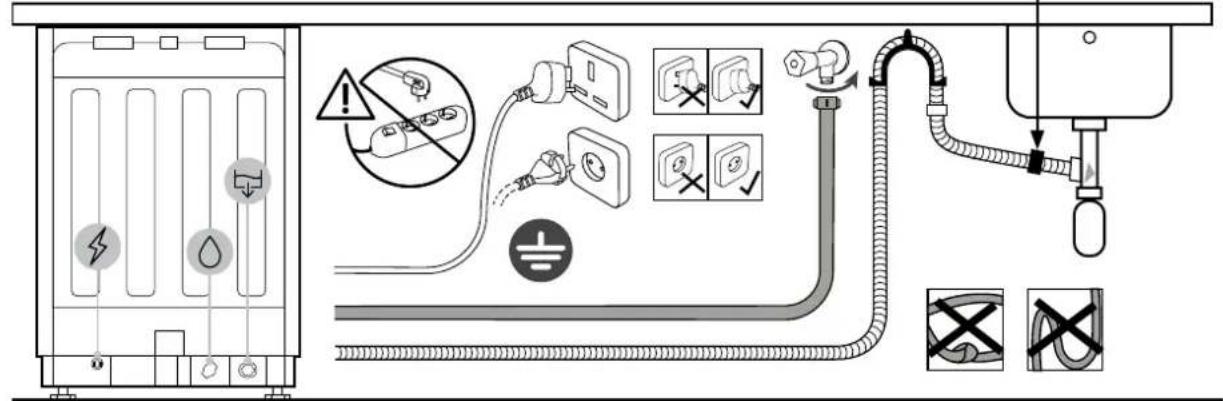

Štandardná inštalačná schéma

Všetky umývačky riadu sú vybavené bezpečnostným zariadením proti pretečeniu, ktoré v prípade, že voda prekročí normálnu hladinu v dôsledku poruchy, automaticky zastaví prívod vody a/alebo vypustí prebytočné množstvo.

Pre ďalšie informácie si pozrite Užívateľskú príručku.

Po dokončení inštalácie odstráňte ochrannú fóliu, pásku a všetky ostatné obalové materiály a vyberte príslušenstvo z vnútra umývačky riadu.

POZNÁMKA: Skutočný vzhľad výrobku závisí od zvoleného modelu.

• Odpojte výrobok od elektrickej a vodovodnej siete;
• Odskrutkujte upevňovacie skrutky;
• Mierne nadvihnite výrobok a úplne ho vytiahnite;
• Tento výrobok nepoškodí nábytok, ktorý je možné použiť aj s novým spotrebičom.
