Marke	Hoover
Modell	HI 3E7L0S-17
Produkttyp	Einbaugeschirrspüler
Verstellbare Höhe	Von 818 mm bis 898 mm
Standardbreite	600 mm
Standardtiefe	570 mm
Fassungsvermögen	13 Gedecke
Stromversorgung	230 V - 50 Hz
Erforderlicher Wasserdruck	0,08 MPa bis 1 MPa
Sicherheitsvorrichtung	Automatischer Überlaufschutz
Installation	Einbau, Höhen- und Neigungsverstellung
Im Lieferumfang enthaltenes Zubehör	Dampfsperrband, Befestigungsset, Bohrschablone
Max. Gewicht der Möbelfront	9 kg
Wasseranschluss	Kaltwasserzulauf
Elektroanschluss	Standardsteckdose
Funktionen	Waschprogramme, Überlaufschutz
Wartung	Regelmäßige Reinigung des Filters und der Sprüharme
Energieeffizienzklasse	A+ (Schätzung)
Geräuschpegel	46 dB (Schätzung)
Wasserverbrauch	10 L pro Zyklus (Schätzung)

Häufig gestellte Fragen - HI 3E7L0S-17 HOOVER

Wie stelle ich die Höhe des Geschirrspülers ein?

Kippen Sie den Geschirrspüler, indem Sie die Rückseite etwa 10 cm anheben, und stellen Sie dann die Höhe des hinteren Standfußes von vorne und der vorderen Füße ein. Weitere Informationen finden Sie in den Kapiteln 7.2 bis 7.4 der Anleitung.

Welcher Wasserdruck ist erforderlich?

Der Wasserdruck muss zwischen 0,08 MPa und 1 MPa liegen. Stellen Sie sicher, dass Ihre Installation diese Werte einhält.

Kann ich den Geschirrspüler unter einem Kochfeld installieren?

Nein, es ist verboten, den Geschirrspüler unter einem Kochfeld zu installieren. Beachten Sie die Anleitung für geeignete Standorte.

Wie installiere ich die Möbelfront?

Messen Sie den Abstand zwischen der Oberkante der benachbarten Türen, übertragen Sie ihn auf die Front, verwenden Sie die mitgelieferte Bohrschablone und befestigen Sie die Front mit den Schrauben am Geschirrspüler. Das Gewicht der Front darf 9 kg nicht überschreiten.

Was tun bei Überlauf?

Der Geschirrspüler ist mit einem Überlaufschutz ausgestattet, der automatisch die Wasserzufuhr stoppt oder überschüssiges Wasser abführt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie befestige ich den Geschirrspüler an den Möbeln?

Nachdem Sie den Geschirrspüler in die Nische geschoben haben, befestigen Sie ihn seitlich an den benachbarten Möbeln. Wenn das nicht möglich ist, verwenden Sie die mitgelieferten Halterungen zur Befestigung an der Arbeitsplatte.

Welches Zubehör wird mit dem Produkt geliefert?

Das Installationsset enthält Schrauben, eine Bohrschablone, ein Dampfsperrband und weiteres Zubehör. Die vollständige Liste finden Sie in der Anleitung.

Wo finde ich das Installationsvideo?

Sie können den QR-Code in der Anleitung scannen oder auf den Link in Kapitel 4 klicken, um das Schritt-für-Schritt-Video anzusehen.

Wie reinige ich den Geschirrspüler?

Reinigen Sie regelmäßig den Filter, die Sprüharme und die Türdichtungen. Verwenden Sie ein spezielles Reinigungsmittel für Geschirrspüler. Weitere Details finden Sie in der Bedienungsanleitung.

Ist der Geschirrspüler reparierbar?

Ja, Ersatzteile sind erhältlich. Für Reparaturen wenden Sie sich an einen qualifizierten Techniker. Notieren Sie vor der Installation die Seriennummer.

BEDIENUNGSANLEITUNG HI 3E7L0S-17 HOOVER

Dieses Installationshandbuch ist für Küchenhersteller gedacht, die diese Produkte aufnehmen werden. Um die Sicherheit zu gewährleisten und die besten Ergebnisse zu erzielen, lesen Sie dieses Handbuch einschließlich der Sicherheitsanweisungen sorgfältig durch und bewahren Sie es für zukünftige Referenzen auf. Notieren Sie vor der Installation die Seriennummer, da diese im Reparaturfall benötigt wird. Überprüfen Sie während des Transports auf Schäden und konsultieren Sie im Zweifelsfall vor der Verwendung einen Techniker. Halten Sie alle Verpackungsmaterialien stets außerhalb der Reichweite von Kindern.

HINWEIS: Die Merkmale und Abbildungen in diesem Dokument dienen nur zur Veranschaulichung und können ohne Vorankündigung geändert werden.

Inhaltsverzeichnis

1 Sicherheitshinweise für die Installation p.2-3 2 Wo die Spülmaschine installiert werden soll p.3 3 Abmessungen der Spülmaschine p.4-5 4 Schritt-für-Schritt Installationsvideo p.6 5 Werkzeuge für die Installation p.6 6 Nischenmaße p.7 7 Hinweise zur Installation der Spülmaschine p.8 - 17 7.1 Installation des Dampfbands 7.2 Höhenverstellung 7.3 Einstellung des hinteren Fußes 7.4 Einstellung der Höhe der vorderen Füße 7.5 Neigungsverstellung 7.6 Einsetzen in das Einbaufach 7.7 Befestigung der vorderen Füße 7.8 Vorbereitung des Panels 7.9 Platteninstallation 7.10 Befestigung der Maschine an der Küche 8 Anschluss an Wasser- und Stromnetz p.18 - 19 8.1 Anschlussdiagramm 8.2 Sicherheitsvorrichtungen 9 Übergabe an den Benutzer p.19 10 Ausbau der Spülmaschine p.19

1 Sicherheitshinweise für die Installation

Bitte beachten Sie diese Hinweise, bevor Sie mit der Installation des Produkts beginnen. Ihre Sicherheit ist uns sehr wichtig. Lesen Sie diese Informationen sorgfältig durch, bevor Sie das Produkt verwenden.

• Die Installation muss von einem qualifizierten Techniker durchgeführt werden, der die geltenden Gesetze im Installationsland und die Anweisungen des Herstellers kennt und einhält;
• Wenn die Unterstützung des Herstellers zur Behebung von Fehlern aufgrund einer fehlerhaften Installation erforderlich ist, fällt diese nicht unter die Garantie;
• Entfernen Sie das Verpackungsmaterial, bevor Sie das Gerät in Betrieb nehmen;
• Überprüfen Sie nach dem Auspacken des Produkts, ob es beschädigt ist, und wenden Sie sich im Problemfall an den Kundendienst, bevor Sie mit der Installation fortfahren und schließen Sie es nicht an das Stromnetz an;
• Ein beschädigtes Produkt kann einen Kurzschluss, Stromschlag, Brand und andere Gefahren verursachen;
• Prüfen Sie, ob sich im Verpackungsmaterial Zubehör oder weitere Materialien (Beutel mit Schrauben, Unterlagen, Broschüren usw.) befinden, und entfernen und bewahren Sie diese ggf. auf;
• Eine fehlerhafte Installation kann Schäden oder Verletzungen an Personen, Tieren oder Sachen verursachen. Der Hersteller kann für solche Schäden oder Verletzungen nicht haftbar gemacht werden;
• Die sichere Nutzung ist nur gewährleistet, wenn die Installation gemäß diesen Anweisungen korrekt durchgeführt wurde. Bei Schäden durch fehlerhafte Montage liegt die Verantwortung beim Installateur.
• Während der Installation darf das Gerät nicht an das Stromnetz angeschlossen sein.
• Es wird empfohlen, bei der Installation Schutzhandschuhe zu tragen, um Schnittverletzungen zu vermeiden.
• Bei fehlerhafter Installation, Manipulation am Gerät oder nicht konformer Verbindung erlischt die Produktgarantie.
• Stellen Sie sicher, dass das Netzkabel des Produkts nach dem Einbau nicht zugänglich ist.
• Nach der Montage darf das Netzkabel nicht mit beweglichen Teilen der Küchenelemente (z. B. einer Schublade) in Kontakt kommen und keinen mechanischen Belastungen ausgesetzt sein.
• Bei der Übergabe des Produkts an den Endbenutzer muss der Techniker sicherstellen, dass es korrekt installiert wurde.
• Schließen Sie das Produkt nicht an das Stromnetz an, bevor die Frontblende vollständig installiert ist. Andernfalls besteht Stromschlaggefahr.
• Achten Sie beim Transport auf das Gewicht des Produkts.
• Überprüfen Sie vor der Installation alle Maße des Einbauraums anhand der Anweisungen in diesem Handbuch. Beachten Sie, dass es möglich ist, die Tür an die anderen Möbeltüren anzugleichen, auch wenn sie höher als das Bedienfeld ist.
• Stellen Sie sicher, dass der Installationsbereich stabil und fest ist.
• Bringen Sie die Schutzfolie aus dem Installationskit unter der Arbeitsplatte und an den angrenzenden Möbeln an. Diese Folie schützt die Möbel vor Feuchtigkeit.
• Seien Sie beim Öffnen und Schließen des Produkts vorsichtig.
• Eine falsche Installation kann zum Umkippen des Produkts führen;
• Das Produkt muss waagerecht stehen, damit es ordnungsgemäß funktioniert. Andernfalls schließt die Tür nicht richtig und heißer Dampf kann entweichen.

Wo die Spülmaschine installiert werden soll

2

• Installieren und verwenden Sie dieses Produkt in einer geschlossenen, überdachten, trockenen und gut belüfteten Umgebung;
• Installieren Sie das Produkt nicht in offenen Bereichen, die den Witterungseinflüssen ausgesetzt sind;
• Montieren Sie das Produkt in der Nähe einer Steckdose;
• Verwenden Sie das Produkt nur, wenn es in einen Einbauschrank eingesetzt ist, andernfalls besteht Verletzungs- und Verbrennungsgefahr;
• Installieren Sie den Geschirrspüler nicht unter einem Kochfeld;
• Installieren Sie das Produkt nicht in der Nähe von Wärmequellen (Heizkörper, Öfen usw.);
• Stellen Sie das Produkt nicht auf Teppiche oder ähnliche Oberflächen;
• Stellen Sie das Produkt auf eine saubere, flache und feste Oberfläche.

3 Abmessungen der Spülmaschine

Abmessungen in mm

Frontale axonometrische Ansicht des Produkts

Frontale axonometrische Ansicht mit Kuchentür

ACHTUNG: Wenn die Küchenfront mehr als 9 kg wiegt, wenden Sie sich an den Kundendienst.

Abmessungen in mm

Rückansicht

Seitenansicht

4 Schritt-für-Schritt Installationsvideo

Sie können das Installationsvideo des Produkts durch Scannen des QR-Codes ansehen:

oder durch Klicken auf den folgenden

Link

5 Werkzeuge für die Installation

Erforderliche Werkzeuge

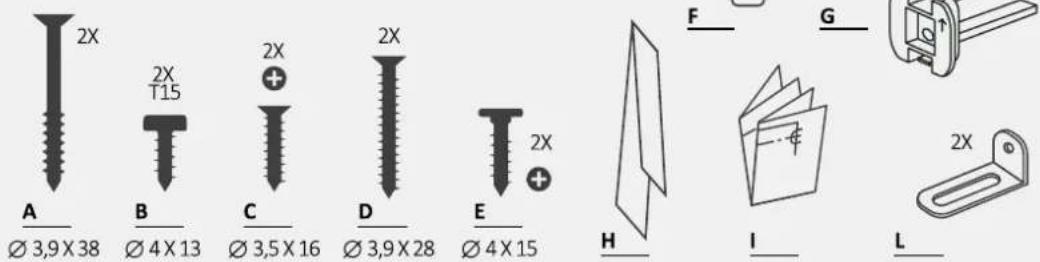

Mit dem Produkt gelieferte Werkzeuge

Abmessungen in mm

Axonometrische Ansicht

A

Achtung: Die Mindesthöhe des Geschirrspülers beträgt 818 mm; in diesem Fall muss der Abstand zwischen der Küchentür und dem Boden zwischen 90 und 120 mm liegen. Wenn der Geschirrspüler angehoben wird (max. 898 mm), muss auch der Abstand zwischen Tür und Boden proportional vergrößert werden, bis zu einem Maximum zwischen 170 und 200 mm.

7 Hinweise zur Installation der Spülmaschine

7.1 Installation des Dampfschutzstreifens

Bringen Sie die Leiste unter der Arbeitsplatte und an den Seiten der angrenzenden Schränke an.

1.

2.

3.

7.2 Höheneinstellung

Neigen Sie den Geschirrspüler, indem Sie die Rückseite um ca. 10 cm anheben.

7.3 Einstellung des hinteren Fußes

Stellen Sie die Höhe des hinteren Fußes von vorne an der Maschine wie angegeben ein.

7 Hinweise zur Installation der Spülmaschine

7.4 Einstellung der Höhe der vorderen Füße

Direkt an den vorderen Füßen einstellen. Bei Bedarf den Geschirrspüler leicht anheben.

7.5 Neigungsverstellung

Die Spülmaschine in der Vertikalen und Horizontalen ausrichten.

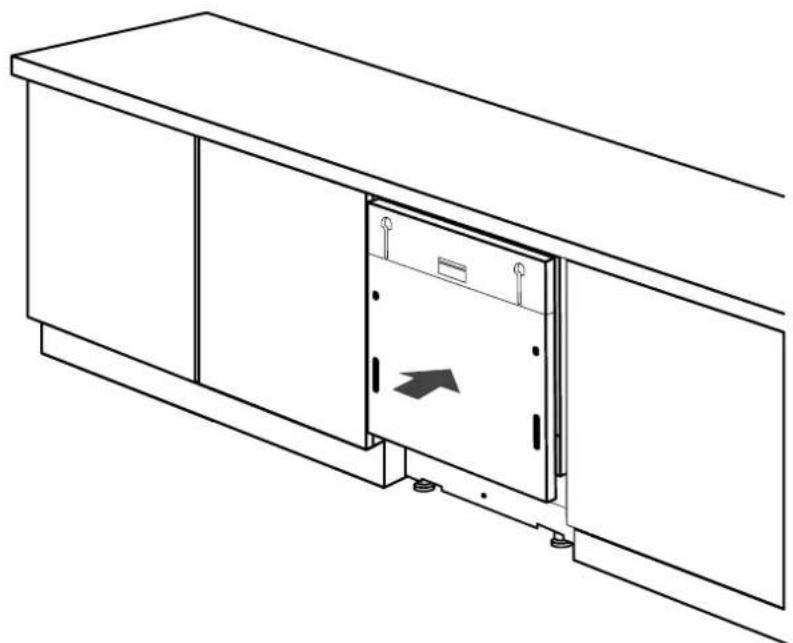

7.6 Einbau in den Einbauschrank

Die Spülmaschine in die Einbaunische einsetzen und Maße sowie Toleranzen prüfen.

7.7 Befestigung der vorderen Füße

Nach Überprüfung aller Maße die vorderen Füße dauerhaft fixieren, damit sie sich mit der Zeit nicht lösen. Dieser Vorgang kann auch nach der Montage der Küchenfront durchgeführt werden.

7 Hinweise zur Installation der Spülmaschine

7.8 Vorbereitung des Panels

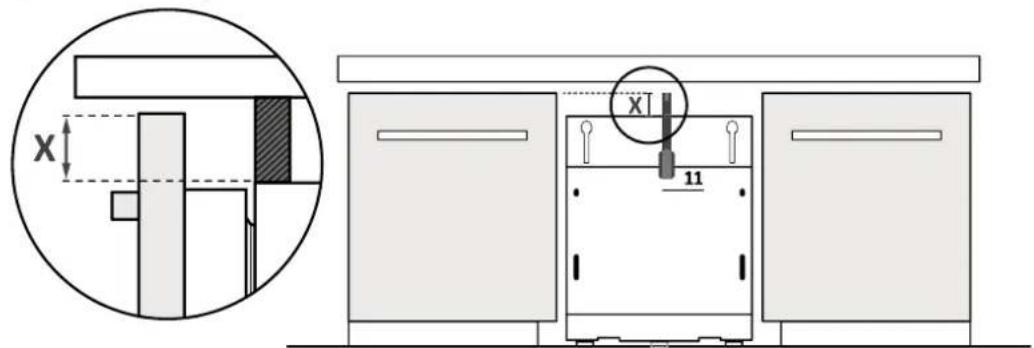

1.

Messen Sie den Abstand zwischen der oberen Kante der angrenzenden Türen und der Spülmaschine;

2.

Übertragen Sie das Maß auf die Küchenfront und markieren Sie die Mitte;

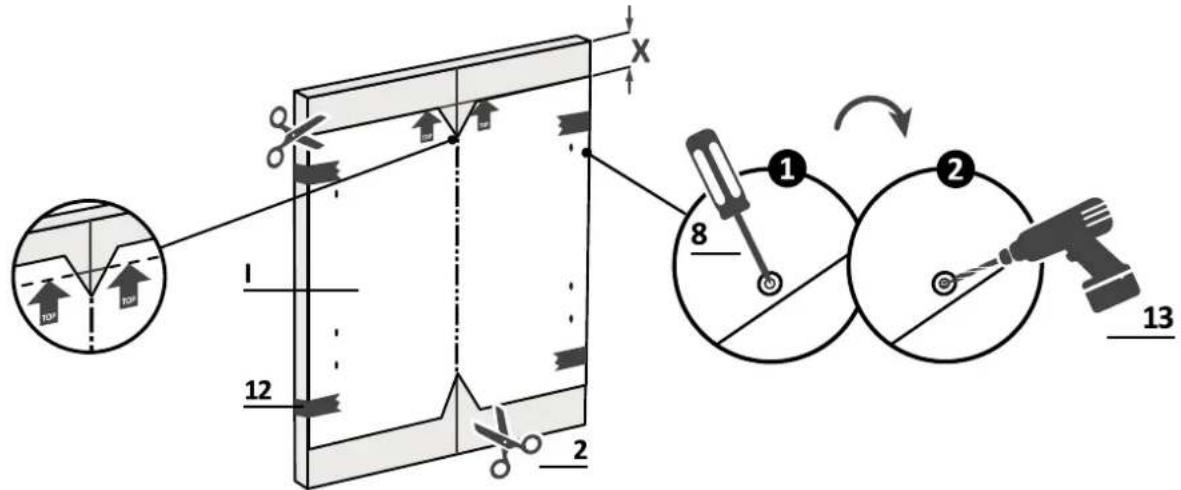

3.

Bringen Sie die Bohrschablone an und befolgen Sie die Anweisungen;

7.8 Vorbereitung des Panels

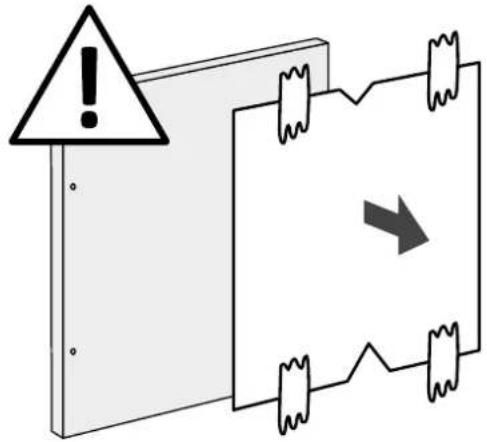

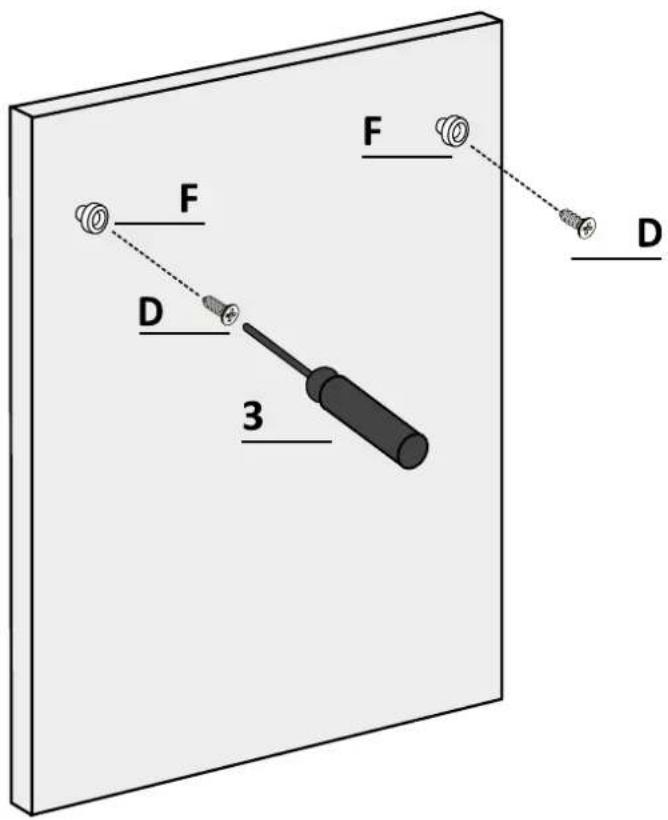

4.

Entfernen Sie die Schablone und bringen Sie das Zubehör an.

ACHTUNG: Vermeiden Sie, dass die Schraubenköpfe auf der Rückseite des Panels hervorstehen, wenn der Griff montiert wird.

7 Hinweise zur Installation der Spülmaschine

7.9 Platteninstallation

1.

Die Einsätze am Geschirrspüler anbringen und darauf achten, dass die Komponenten in der richtigen Ausrichtung mit dem Pfeil nach oben installiert werden;

2.

Das Paneel an der Oberseite des Geschirrspülers befestigen;

7.9 Platteninstallation

3.

Öffnen Sie die Spülmaschinentür und halten Sie damit den unteren Teil des Küchenpanels fest, dann lösen Sie die unteren Schrauben;

4.

Stellen Sie sicher, dass die Blende vollständig eingeschoben ist (1); befestigen Sie die Küchenblende mit den mitgelieferten Schrauben an der Spülmaschine (2).

7 Hinweise zur Installation der Spülmaschine

ACHTUNG: Schließen Sie jetzt die Spülmaschine an das Wasser- und Stromnetz an und beachten Sie die Hinweise in Kapitel 8.

7.10 Befestigung der Maschine an der Küche

Hinweise zur sicheren Befestigung der Spülmaschine an den angrenzenden Möbeln.

ACHTUNG: Wenn Sie den Geschirrspüler seitlich nicht befestigen können, verwenden Sie die mitgelieferten Halterungen und befestigen Sie ihn an der Arbeitsplatte; seien Sie vorsichtig, wenn das Material der Arbeitsplatte kein Holz ist.

8 Anschluss an Wasser- und Stromnetz

8.1 Anschlussdiagramm

Installationsschema für Säulenmontage

ACHTUNG: Stellen Sie sicher, dass der Wasserdruck zwischen 0,08 Mpa und 1 Mpa liegt.

8.2 Sicherheitseinrichtungen

Alle Geschirrspüler sind mit einer Überlaufsicherung ausgestattet, die bei Überschreiten des normalen Wasserstands durch eine Fehlfunktion den Wasserzulauf automatisch stoppt und/oder das überschüssige Wasser ableitet.

Für weitere Informationen siehe Benutzerhandbuch.

Übergabe an den Benutzer 9

Am Ende der Installation:

• Den Benutzer über die wesentlichen Funktionen informieren;
• Den Benutzer über alle relevanten Sicherheitsaspekte bei Nutzung und Handhabung informieren;
• Dem Benutzer das Zubehör sowie die Gebrauchs- und Montageanleitung zur sorgfältigen Aufbewahrung übergeben.

Am Ende der Installation entfernen Sie die Schutzfolie, das Klebeband und alle anderen Verpackungsmaterialien und entnehmen Sie das mitgelieferte Zubehör aus dem Inneren des Geschirrspülers.

HINWEIS: Das tatsächliche Aussehen des Produkts hängt vom gewählten Modell ab.

• Trennen Sie das Produkt von Strom- und Wasserversorgung;
• Schrauben Sie die Befestigungsschrauben heraus;
• Heben Sie das Produkt leicht an und ziehen Sie es vollständig heraus;
• Dieses Produkt beschädigt die Möbel nicht, die auch mit einem neuen Gerät verwendet werden können.
