HI 3E7L0S-17 - Lava-louças HOOVER - Manual de utilização gratuito

Marca	Hoover
Modelo	HI 3E7L0S-17
Tipo de produto	Lava-louças embutível
Altura ajustável	De 818 mm a 898 mm
Largura padrão	600 mm
Profundidade padrão	570 mm
Capacidade	13 talheres
Alimentação elétrica	230 V - 50 Hz
Pressão de água necessária	0,08 MPa a 1 MPa
Dispositivo de segurança	Antitransbordamento automático
Instalação	Embutível, ajuste de altura e inclinação
Acessórios inclusos	Fita anti-vapor, kit de fixação, gabarito de perfuração
Peso máximo do painel da cozinha	9 kg
Conexão de água	Entrada de água fria
Conexão elétrica	Tomada elétrica padrão
Funções	Programas de lavagem, segurança antitransbordamento
Manutenção	Limpeza regular do filtro e dos braços de lavagem
Classe energética	A+ (estimativa)
Nível de ruído	46 dB (estimativa)
Consumo de água	10 L por ciclo (estimativa)

Perguntas frequentes - HI 3E7L0S-17 HOOVER

Como ajustar a altura do lava-louças?

Incline o lava-louças levantando a parte traseira cerca de 10 cm, em seguida, ajuste a altura do pé traseiro pela frente e os pés dianteiros. Consulte o capítulo 7.2 a 7.4 do manual.

Qual é a pressão de água necessária?

A pressão da água deve estar entre 0,08 MPa e 1 MPa. Certifique-se de que sua instalação respeita esses valores.

Posso instalar o lava-louças sob uma placa de cozimento?

Não, é proibido instalar o lava-louças sob uma placa de cozimento. Consulte o manual para os locais apropriados.

Como instalar o painel da cozinha?

Meça a distância entre a borda superior das portas adjacentes, transfira para o painel, use o gabarito de perfuração fornecido, em seguida, fixe o painel ao lava-louças com os parafusos. O peso do painel não deve exceder 9 kg.

O que fazer em caso de transbordamento?

O lava-louças está equipado com um dispositivo antitransbordamento que interrompe automaticamente a entrada de água ou escoa o excesso. Se o problema persistir, entre em contato com o atendimento ao cliente.

Como fixar o lava-louças aos móveis?

Após inserir o lava-louças no compartimento, fixe-o lateralmente aos móveis adjacentes. Se isso não for possível, use os suportes fornecidos para fixá-lo à bancada de trabalho.

Quais são as ferramentas fornecidas com o produto?

O kit de instalação inclui parafusos, um gabarito de perfuração, uma fita anti-vapor e outros acessórios. A lista completa está disponível no manual.

Onde posso encontrar o vídeo de instalação?

Você pode escanear o código QR no manual ou clicar no link fornecido no capítulo 4 para assistir ao vídeo passo a passo.

Como limpar o lava-louças?

Limpe regularmente o filtro, os braços de lavagem e as vedações da porta. Use um limpador específico para lava-louças. Consulte o manual do usuário para mais detalhes.

O lava-louças é reparável?

Sim, as peças de reposição estão disponíveis. Para qualquer reparo, entre em contato com um técnico qualificado. Anote o número de série antes da instalação.

MANUAL DE UTILIZADOR HI 3E7L0S-17 HOOVER

É possível visionar

Este manual de instalação destina-se aos fabricantes de cozinhas que integrarão estes produtos. Para garantir a segurança e obter os melhores resultados, leia atentamente este manual, incluindo as instruções de segurança, e conserve-o para referência futura. Antes de prosseguir com a instalação, anote o número de série, pois poderá ser necessário em caso de reparações. Verifique se há danos durante o transporte e consulte um técnico em caso de dúvida antes da utilização. Mantenha sempre todo o material de embalagem fora do alcance de crianças.

• NOTA: As características e imagens contidas neste documento são meramente indicativas e podem ser alteradas sem aviso prévio.

Índice

1 Avisos de segurança para a instalação p.2-3 2 Onde instalar a máquina de lavar louça p.3 3 Dimensões da máquina de lavar louça p.4-5 4 Guia de instalação passo a passo p.6 5 Ferramentas para instalação 6 Dimensões de encastre 7 Indicações relativas à instalação da máquina de lavar louça p.8 - 17

7.1 Instalação da faixa de vapor 7.2 Ajuste de altura 7.3 Ajuste do pé traseiro 7.4 Ajuste da altura dos pés frontais 7.5 Ajuste de inclinação 7.6 Inserção no compartimento embutido 7.7 Fixação dos pés frontais 7.8 Preparação do painel 7.9 Instalação do painel 7.10 Fixação da máquina à cozinha

9 Entrega ao utilizador p.19 10 Desmontagem da máquina de lavar louça p.19

1 Avisos de segurança para a instalação

Leia estas instruções antes de iniciar a instalação do produto. A sua segurança é muito importante para nós. Leia atentamente estas informações antes de utilizar o produto.

• A instalação deve ser realizada por um técnico qualificado que conheça e respeite as leis em vigor no país de instalação e as instruções do fabricante;
• Se for necessária a assistência do fabricante para corrigir falhas resultantes de uma instalação incorreta, essa assistência não está coberta pela garantia;
• Remova o material de embalagem antes de colocar o aparelho em funcionamento;
• Após desembalar o produto, verifique se não está danificado e, em caso de problemas, contacte o centro de assistência antes de prosseguir com a instalação e não o ligue à corrente elétrica;
• Um produto danificado pode causar curto-circuito, choque elétrico, risco de incêndio e outros perigos;
• Verifique se a embalagem contém acessórios ou materiais adicionais (sacos com parafusos, documentos, folhetos, etc.) e, se for o caso, remova-os e guarde-os;
• Uma instalação incorreta pode causar danos ou ferimentos a pessoas, animais ou bens. O fabricante não pode ser responsabilizado por tais danos ou ferimentos;
• A utilização segura só é garantida se a instalação tiver sido realizada corretamente de acordo com estas instruções. Em caso de danos devido a montagem incorreta, a responsabilidade é de quem instalou o produto;
• Durante a instalação, o eletrodoméstico não deve estar ligado à rede elétrica;
• Recomenda-se o uso de luvas de proteção durante a instalação para evitar lesões por corte;
• Em caso de instalação incorreta, adulteração do aparelho ou ligação em desacordo, a garantia do produto será anulada;
• Certifique-se de que, após a instalação, o cabo de alimentação do produto não será acessível;
• Após a instalação, o cabo de alimentação não deve entrar em contato com partes móveis dos componentes da cozinha (por exemplo, uma gaveta) e não deve estar sujeito a esforços mecânicos;
• Ao entregar o produto ao utilizador final, o técnico deve certificar-se de que foi instalado corretamente;
• Não conecte o produto à rede elétrica até que o painel frontal esteja completamente instalado. Caso contrário, pode haver risco elétrico;
• Tenha cuidado durante o transporte, o produto é pesado;
• Antes de iniciar a instalação, verifique todas as dimensões do compartimento embutido comparando-as com as instruções deste manual. Observe que é possível alinhar a porta com as portas de outros móveis, mesmo que exceda o painel de controle em altura;
• Certifique-se de que a área de instalação seja estável e sólida;
• Aplique a película protetora fornecida no kit de instalação sob o tampo e nos móveis ao redor. Essa película protege os móveis da umidade;
• Tenha cuidado ao abrir e fechar o produto;
• Uma instalação incorreta pode causar a queda do produto;
• O produto deve estar nivelado para funcionar corretamente; caso contrário, a porta não fechará corretamente, resultando na liberação de vapor quente.

Onde instalar a máquina de lavar louça

2

• Instale e utilize este produto em um ambiente fechado, coberto, seco e bem ventilado;
• Não instale o produto em áreas abertas expostas aos agentes atmosféricos; Monte o produto próximo a uma tomada elétrica;
• Utilize o produto apenas se estiver instalado num nicho de encastre, caso contrário há risco de ferimentos e queimaduras;
• Não instale a máquina de lavar louça debaixo de uma placa de cozinha;
• Não instale o produto perto de fontes de calor (radiadores, fogões, etc.);
• Não coloque o produto sobre tapetes ou superfícies semelhantes;
• Coloque o produto sobre uma superfície limpa, plana e sólida.

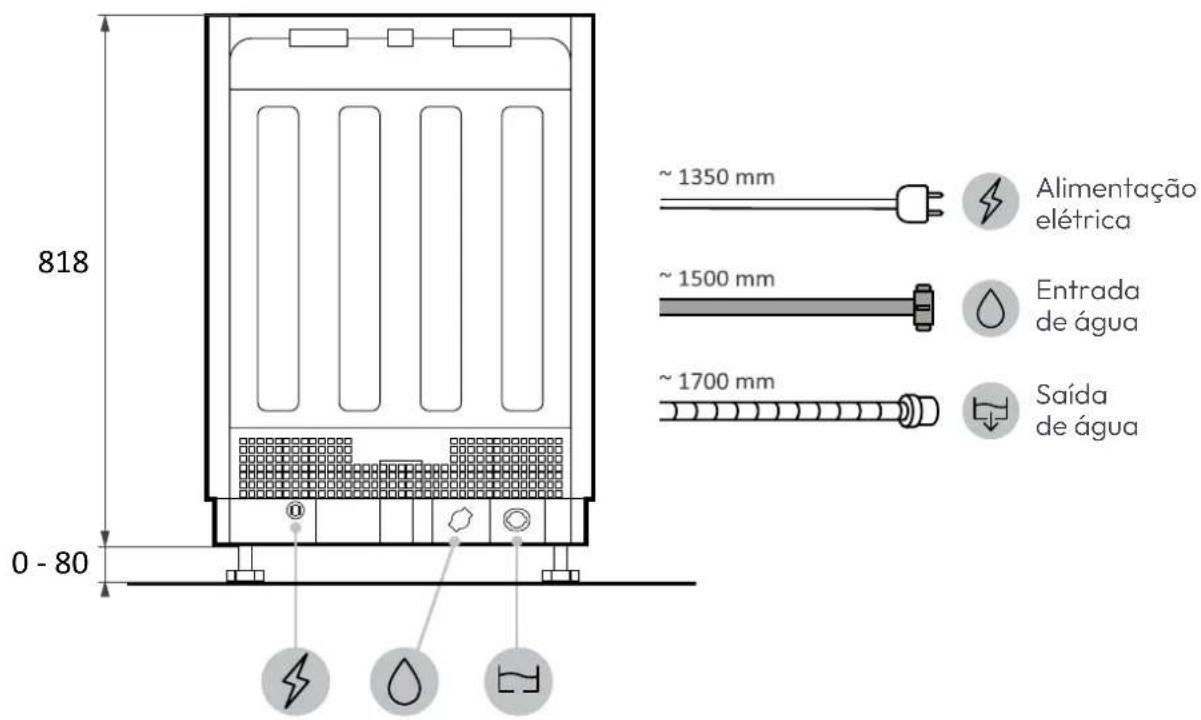

3 Dimensões da máquina de lavar louça

Dimensões em mm

Vista axonométrica frontal com porta da cozinha

ATENÇÃO: se o painel da cozinha pesar mais de 9 kg, contacte o serviço de apoio ao cliente.

Dimensões em mm

Vista traseira

Vista lateral

clicando no seguinte

5 Ferramentas de instalação

Ferramentas necessárias

Dimensões em mm Vista axonométrica

A

ATENÇÃO: A altura mínima da boca de lavar louça é de 818 mm; neste caso, a distância entre a porta da cozinha e o chão deve estar entre 90 e 120 mm. Se a boca de lavar louça for elevada (máx. 898 mm), a distância entre a porta e o chão também deve aumentar proporcionalmente, até um máximo entre 170 e 200 mm.

7 Instruções relativas à instalação da boca de lavar louça

7.1 Instalação da faixa de proteção contra vapor

Aplique a faixa sob a bancada e nas laterais dos armários adjacentes.

1.

2.

3.

7.2 Ajuste de altura

7.3 Ajuste do pé traseiro

Ajuste a altura do pé traseiro a partir da frente da máquina, conforme indicado.

7 Instruções relativas à instalação da máquina de lavar louça

7.4 Ajuste da altura dos pés frontais

Aja diretamente sobre os pés frontais. Se necessário, levante ligeiramente a máquina de lavar louça.

7.5 Ajuste de inclinação

Nivelar a máquina de lavar louça em relação aos planos vertical e horizontal.

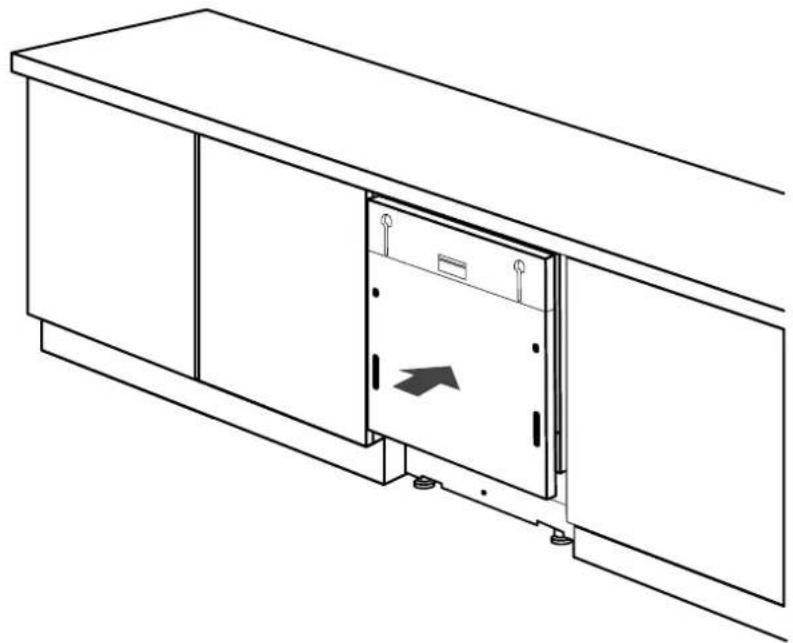

7.6 Inserção no compartimento embutido

Inserir a máquina de lavar louça no compartimento embutido e verificar medidas e tolerâncias.

7.7 Fixação dos pés frontais

Após verificar todas as medidas, fixe definitivamente os pés frontais para que não se soltem com o tempo. Esta operação pode ser realizada quando se aplica o painel da cozinha.

7 Instruções relativas à instalação da máquina de lavar louça

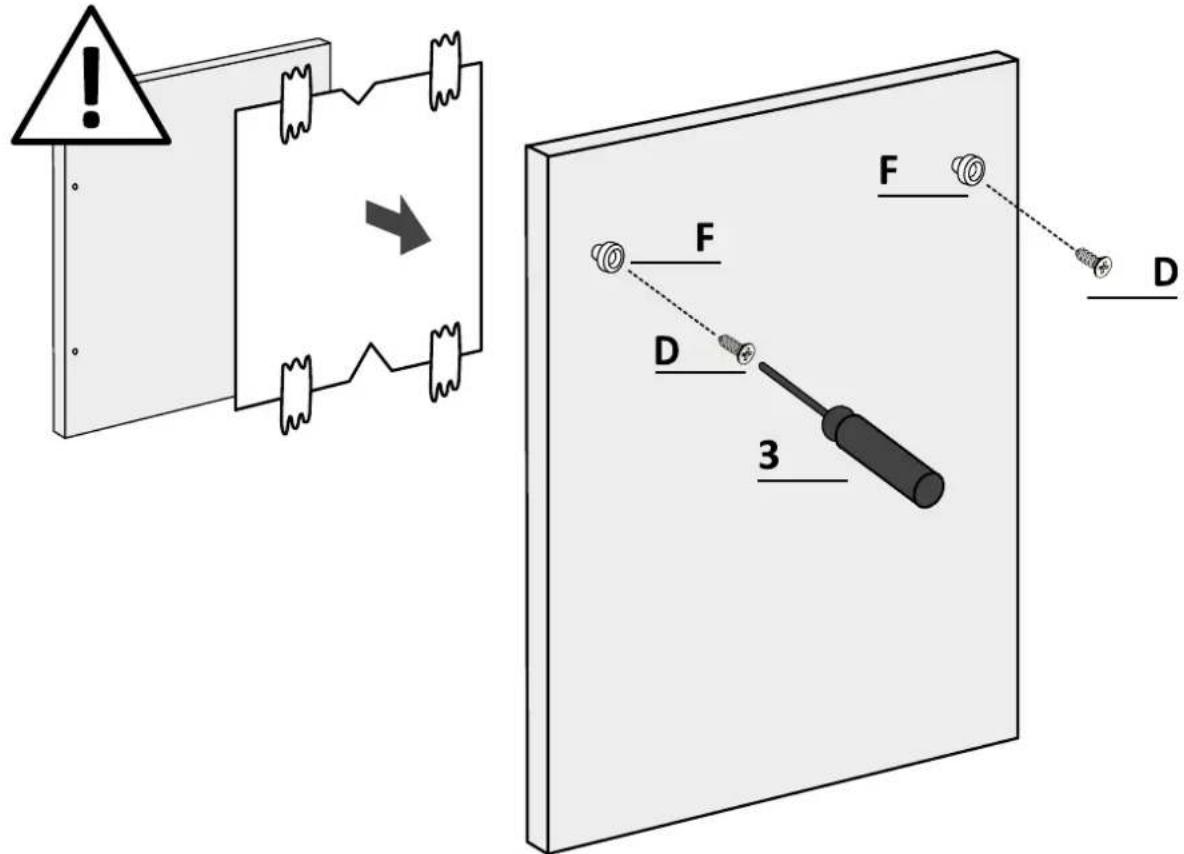

7.8 Preparação do painel

1.

Meça a distância entre a borda superior das portas adjacentes e a boca de lavar louça;

2.

Transfira a medida para o painel da cozinha e identifique o centro;

3.

Aplique o gabarito de perfuração e siga as instruções fornecidas;

7.8 Preparação do painel

4.

Remova o molde e aplique os acessórios.

ATENÇÃO: Evite que as cabeças dos parafusos sobressaiam na parte traseira do painel ao instalar o puxador.

7 Instruções relativas à instalação da boca de lavar louça

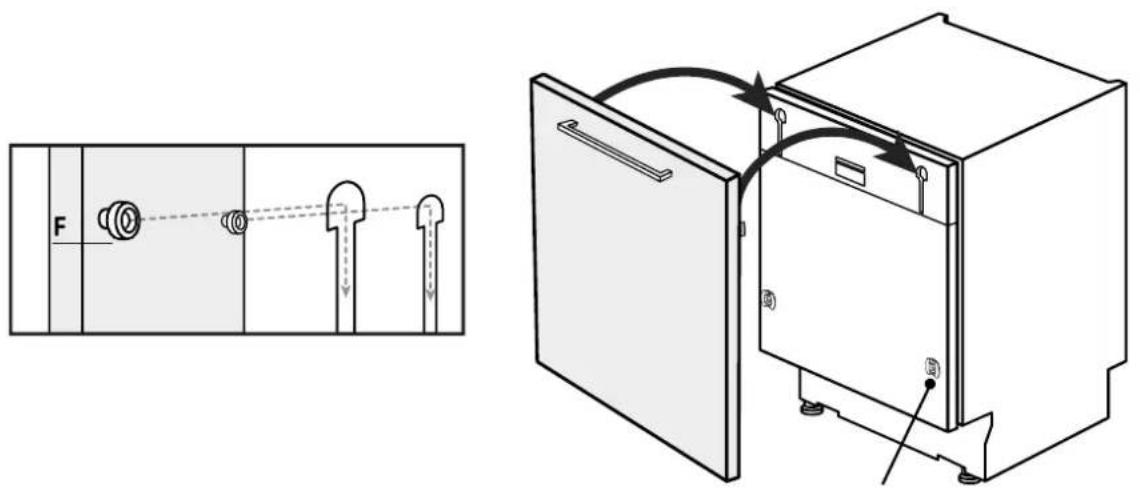

7.9 Instalação do painel

1.

Aplicar os insertos na área de lavar louça, certificando-se de que os componentes foram instalados na posição correta, com a seta voltada para cima;

2.

Prenda o painel na parte superior da máquina de lavar louça;

7.9 Instalação do painel

3.

Abra a porta da máquina de lavar louça segurando a parte inferior do painel da cozinha, antes desparafuse os parafusos inferiores;

4.

Certifique-se de que o painel esteja completamente inserido (1); fixe o painel da cozinha à máquina, utilizando os parafusos fornecidos (2).

7 Instruções relativas à instalação da máquina de lavar louça

ATENÇÃO: Conecte agora a máquina de lavar louça à rede de água e elétrica, observando as instruções no capítulo 8.

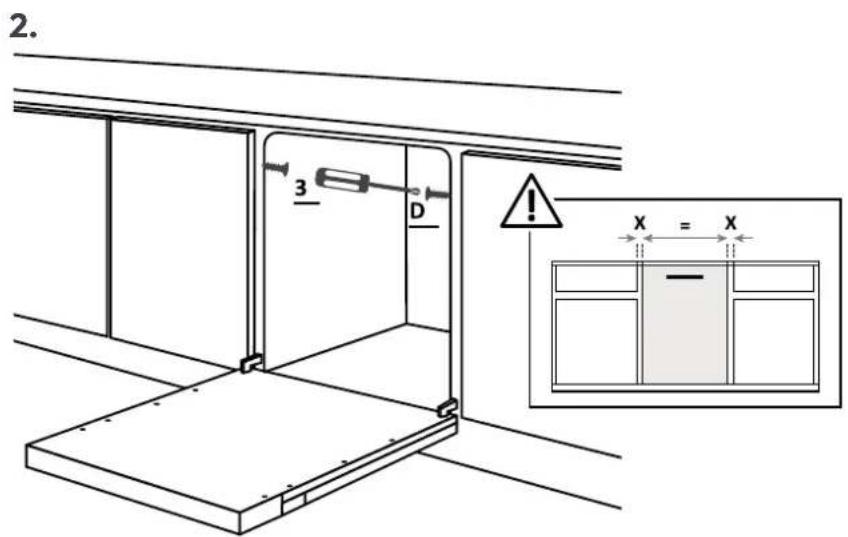

7.10 Fixação da máquina à cozinha

Instruções para fixar a máquina de lavar louça ao lado dos armários adjacentes.

AVISO: Se não conseguir fixar lateralmente a máquina de lavar louça, utilize os suportes fornecidos e prenda-a ao tampo; tenha cuidado se o material do tampo não for madeira.

8 Ligação à rede de água e elétrica

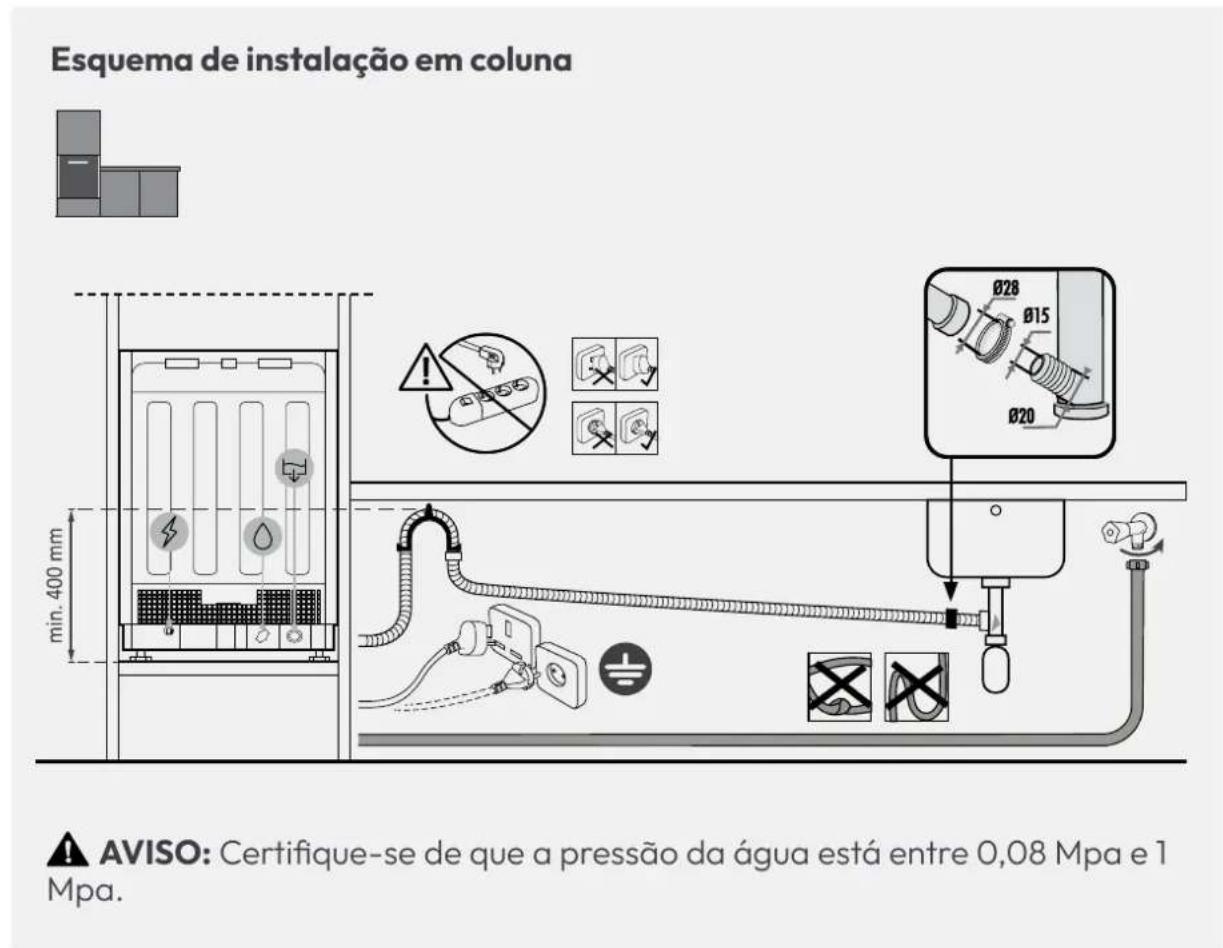

8.1 Diagrama de ligação

Todas as máquinas de lavar louça estão equipadas com um dispositivo de segurança contra transbordo que, caso a água ultrapasse o nível normal devido a um mau funcionamento, bloqueia automaticamente a entrada de água e/ou descarrega o excesso.

Para mais detalhes, consulte o Manual do Utilizador.

Entregar ao utilizador

No final da instalação:

• Informar o utilizador sobre as funções essenciais;
• Informar o utilizador sobre todos os aspetos relevantes para a segurança na utilização e manuseamento;
• Entregar ao utilizador os acessos e as instruções de uso e montagem a conservar com cuidado.

No final da instalação, remova o filme protetor, a fita e todos os outros materiais de embalagem e retire os acessórios fornecidos do interior da máquina de lavar louça.

NOTA: A aparência real do produto depende do modelo escolhido.

Desmontagem da máquina de lavar louça

• Desligue o produto da rede elétrica e hidráulica;
• Desaperte os parafusos de fixação;
• Levante ligeiramente o produto e retire-o completamente;
• Este produto não danifica o móvel, que poderá ser utilizado também com um novo eletrodoméstico.
