Prekės ženklas	Hoover
Modelis	HI 3E7L0S-17
Produkto tipas	Įmontuojama indaplovė
Reguliuojamas aukštis	Nuo 818 mm iki 898 mm
Standartinis plotis	600 mm
Standartinis gylis	570 mm
Talpa	13 komplektų
Elektros maitinimas	230 V - 50 Hz
Reikalingas vandens slėgis	Nuo 0,08 MPa iki 1 MPa
Saugos įtaisas	Automatinė apsauga nuo perpildymo
Montavimas	Įmontuojama, aukščio ir pasvirimo reguliavimas
Pridedami priedai	Apsauginė juosta nuo garų, tvirtinimo rinkinys, gręžimo šablonas
Maksimalus virtuvės panelės svoris	9 kg
Vandens jungtis	Šalto vandens prijungimas
Elektros jungtis	Standartinis elektros lizdas
Funkcijos	Plovimo programos, apsauga nuo perpildymo
Priežiūra	Reguliarus filtro ir plovimo svirčių valymas
Energijos klasė	A+ (apytiksliai)
Garso lygis	46 dB (apytiksliai)
Vandens sunaudojimas	10 L per ciklą (apytiksliai)

Dažnai užduodami klausimai - HI 3E7L0S-17 HOOVER

Kaip sureguliuoti indaplovės aukštį?

Pakelkite indaplovę, pakeldami galinę dalį maždaug 10 cm, tada sureguliuokite užfiksuotos kojos aukštį iš priekio ir priekines kojas. Žr. vadovo 7.2–7.4 skyrius.

Koks reikalingas vandens slėgis?

Vandens slėgis turi būti tarp 0,08 MPa ir 1 MPa. Įsitikinkite, kad jūsų instaliacija atitinka šias vertes.

Ar galiu įmontuoti indaplovę po kaitlente?

Ne, draudžiama montuoti indaplovę po kaitlente. Dėl tinkamų vietų žr. instrukciją.

Kaip sumontuoti virtuvės panelę?

Išmatuokite atstumą tarp gretimų durų viršutinių kraštų, perkelkite jį ant panelės, naudokite pateiktą gręžimo šabloną, tada pritvirtinkite panelę prie indaplovės varžtais. Panelės svoris neturi viršyti 9 kg.

Ką daryti perpildymo atveju?

Indaplovėje yra apsaugos nuo perpildymo įtaisas, kuris automatiškai sustabdo vandens tiekimą arba pašalina perteklių. Jei problema išlieka, susisiekite su klientų aptarnavimo tarnyba.

Kaip pritvirtinti indaplovę prie baldų?

Įdėję indaplovę į nišą, pritvirtinkite ją šonuose prie gretimų baldų. Jei tai neįmanoma, naudokite pateiktus laikiklius, kad pritvirtintumėte prie stalviršio.

Kokie įrankiai pridedami prie gaminio?

Montavimo rinkinį sudaro varžtai, gręžimo šablonas, apsauginė juosta nuo garų ir kiti priedai. Išsamų sąrašą rasite instrukcijoje.

Kur galiu rasti montavimo vaizdo įrašą?

Galite nuskaityti QR kodą instrukcijoje arba spustelėti nuorodą, pateiktą 4 skyriuje, kad peržiūrėtumėte nuoseklų vaizdo įrašą.

Kaip išvalyti indaplovę?

Reguliariai valykite filtrą, plovimo svirtis ir durų tarpines. Naudokite specialų indaplovių valiklį. Daugiau informacijos rasite naudojimo instrukcijoje.

Ar indaplovė yra taisoma?

Taip, atsarginės dalys yra prieinamos. Dėl bet kokio remonto kreipkitės į kvalifikuotą techniką. Prieš montuodami užsirašykite serijos numerį.

NAUDOJIMO INSTRUKCIJA HI 3E7L0S-17 HOOVER

Ši montavimo instrukcija skirta virtuvių gamintojams, kurie integruos šiuos produktus. Siekiant saugumo ir geriausių rezultatų, atidžiai perskaitykite šią instrukciją, įskaitant saugos nurodymus, ir laikykite ją ateities reikmėms. Prieš tęsdami montavimą, užsirašykite serijinį numerį, nes jis gali prireikti taisymo atveju. Patikrinkite, ar transportavimo metu nebuvo pažeidimų, ir kilus abejonių prieš naudojimą pasitarkite su techniku. Visada laikykite visą pakuotės medžiagą vaikams nepasiekiamoje vietoje.

Pastaba: Šiame dokumente pateiktos savybės ir vaizdai yra tik informacinio pobūdžio ir gali būti pakeisti be įspėjimo.

Turinys

1 Saugumo įspėjimai dėl įdiegimo p.2-3 2 Kur įrengti indaplovę p.3 3 Indaplovės matmenys p.4-5 4 Įdiegimo vaizdo įrašas Žingsnis po žingsnio p.6 5 Įrankiai įdiegimui p.6 6 Montavimo matmenys p.7 7 Indaplovės įrengimo nurodymai p.8-17

7.1 Garų juostelės montavimas 7.2 Aukščio reguliavimas 7.3 Galinės kojos reguliavimas 7.4 Priekinių kojelių aukščio reguliavimas 7.5 Pasvirimo reguliavimas 7.6 Dėjimas į integruotą skyrių 7.7 Priekinių kojų tvirtinimas 7.8 Skydelio paruošimas 7.9 Skydelio montavimas 7.10 Mašinos tvirtinimas prie virtuvės

8 Jungtis prie vandens ir elektros tinklo p.18 - 19

8.1 Jungimo schema 8.2 Saugos įtaisai

9 Pristatymas vartotojui p.19 10 Indaplovės išmontavimas p.19

1 Saugumo įspėjimai dėl įdiegimo

Perskaitykite šias instrukcijas prieš pradėdami gaminio montavimą. Jūsų saugumas mums labai svarbus. Prieš naudodami gaminį, atidžiai perskaitykite šią informaciją.

• Montavimą turi atlikti kvalifikuotas technikas, kuris žino ir laikosi galiojančių šalies, kurioje vykdoma montavimo procedūra, įstatymų bei gamintojo nurodymų;
• Jei reikia gamintojo pagalbos norint pašalinti dėl neteisingo įrengimo kilusias problemas, tokia pagalba neįtraukiama į garantiją;
• Pašalinkite pakuotės medžiagas prieš įjungdami prietaisą;
• Išpakavę produktą, įsitikinkite, kad jis nėra pažeistas. Jei pastebėjote problemų, susisiekite su techninės pagalbos centru prieš pradėdami montavimą ir nejunkite jo prie elektros tinklo;
• Sugedęs produktas gali sukelti trumpąjį jungimą, elektros smūgį, gaisrą ir kitus pavojus;
• Patikrinkite, ar pakuotėje yra priedų ar papildomų medžiagų (maišeliai su varžtais, dokumentai, brošiūros ir kt.) ir, jei taip, juos išimkite ir pasilikite;
• Netinkamas įrengimas gali sukelti žalą ar sužalojimus žmonėms, gyvūnams ar daiktams. Gamintojas neatsako už tokią žalą ar sužalojimus;
• Saugus naudojimas garantuojamas tik tuo atveju, jei įrengimas buvo atliktas teisingai pagal šias instrukcijas. Netinkamo įrengimo atveju atsakomybė tenka montuotojui; Diegiant prietaisas neturi būti prijungtas prie elektros tinklo;
• Rekomenduojama montuotojui mūvėti apsaugines pirštines, kad būtų išvengta pjūvių;
• Netinkamos instalacijos, prietaiso klastojimo ar netinkamo prijungimo atveju Produkto garantija netenka galios;
• Įsitikinkite, kad po įmontavimo produkto maitinimo laidas nebūtų prieinamas;
• Sumontavus kabelis neturi liestis su judančiomis virtuvės komponentų dalimis (pvz., stalčiumi) ir neturi būti veikiamas mechaninių jėgų;
• Pristatydamas gaminį galutiniam vartotojui, technikas turi įsitikinti, kad jis buvo tinkamai įdiegtas;
• Nejunkite gaminio prie elektros tinklo, kol priekinis skydelis nebus visiškai sumontuotas. Priešingu atveju gali kilti elektros pavojus;
• Būkite atsargūs transportuodami, gaminys yra sunkus; Prieš pradėdami montavimą, patikrinkite visus integruotos ertmės matmenis, palygindami juos su instrukcijomis šiame vadove. Atkreipkite dėmesį, kad galima sulyginti duris su kitais baldais, net jei jos yra aukštesnės nei valdymo skydelis;
• Įsitikinkite, kad montavimo vieta yra stabili ir tvirta; Užklijuokite apsauginę plėvelę iš montavimo rinkinio po stalviršiu ir ant aplinkinių baldų. Ši plėvelė saugo baldus nuo drėgmės;
• Būkite atsargūs atidarydami ir uždarydami gaminį;
• Netinkamas montavimas gali sukelti gaminio apvirtimą; Gaminys turi būti lygus, kad tinkamai veiktų, kitaip durys tinkamai neužsidarys, o karšti garai išeis į išorę.

Kur įrengti indaplovę

2

• Įdiekite ir naudokite šį gaminį uždaroje, uždengtoje, sausoje ir gerai vėdinamoje aplinkoje;
• Neįrenkite gaminio atvirose vietose, kuriose jis būtų veikiamas oro sąlygų;
• Sumontuokite gaminį netoli elektros lizdo;
• Naudokite gaminį tik tuo atveju, jei jis yra įmontuotas, kitaip kyla sužalojimo ir nudegimo pavojus; Nedėkite indaplovės po kaitlente;
• Negalima įrengti gaminio šalia šilumos šaltinių (radiatorijų, krosnių ir kt.); Nedėkite gaminio ant kilimų ar panašių paviršių;
• Padėkite gaminį ant švaraus, lygaus ir tvirto paviršiaus;

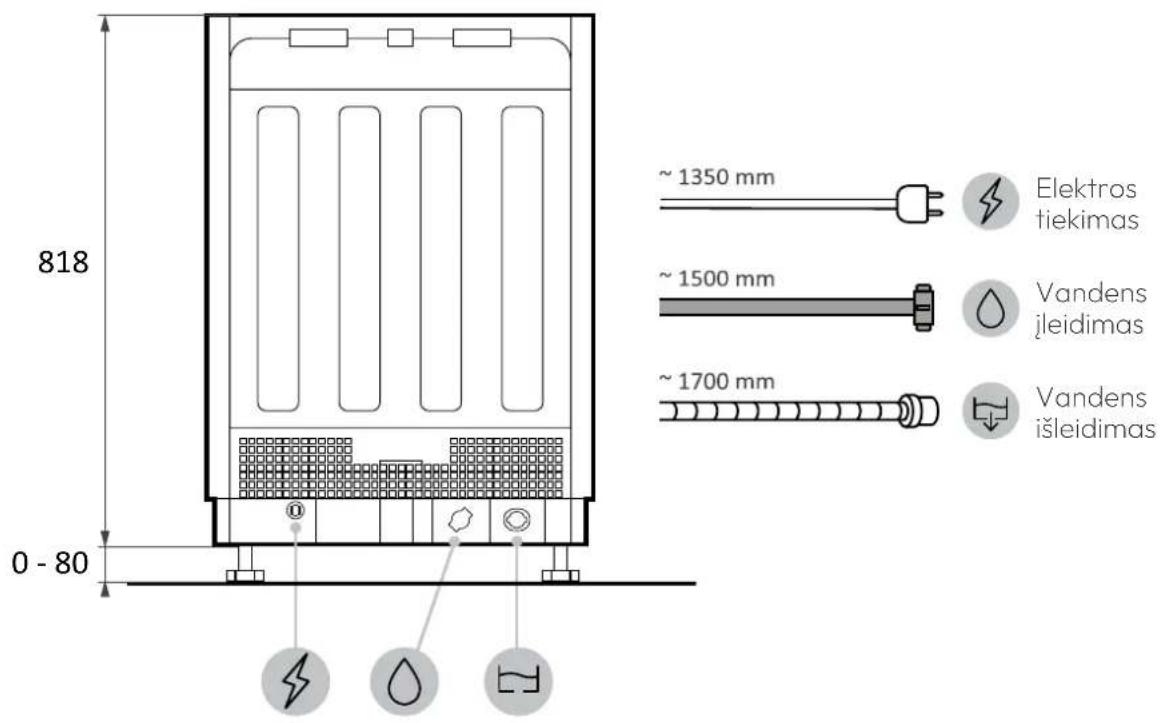

3 Indaplovės matmenys

Matmenys mm

Produkto priekinis aksonometrinis vaizdas

Priekinis produkto aksonometrinis vaizdas su virtuvės durelėmis

A DĖMESIO: jei virtuvės skydas sveria daugiau nei 9 kg, kreipkitės į techninę pagalbą.

Matmenys mm

Vaizdas iš galo

Soninis vaizdas

4 diegimo vaizdo įrašas. Žingsnis po žingsnio

Galite peržiūrėti gaminio

diegimo vaizdo įrašą

nuskaitydami QR kodą:

arba spustelėję šią nuorodą

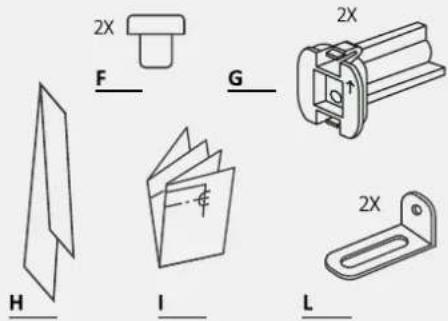

5 Įrankiai diegimui

Reikalingi įrankiai

Įrankiai, pateikiami su gaminiu 03.9X38

4X13

03.5X16

03.9X28

E 04X15

Matmenys mm

Aksonometrinis vaizdas

A

A DEMESIO: Minimalus indaploves aukstis yra 818 mm; tokiu atveju atstumas tarp virtuves dureliu ir grindu turi buti nuo 90 iki 120 mm. Jei indaplove pakelta (maks. 898 mm), atstumas tarp dureliu ir grindu turi proporcingai padideti iki 170-200 mm.

7 Indaploves irengimo nurodymai

7.1 Garu juosteles montavimas

Uzkliuokite juostele po stalvirsiu ir sonams salia esanciu spinteliu

1.

2.

3.

7.2 Aukstcio reguliavimas

Pakreipkite indaplove pakeldami galine dali apie 10 cm

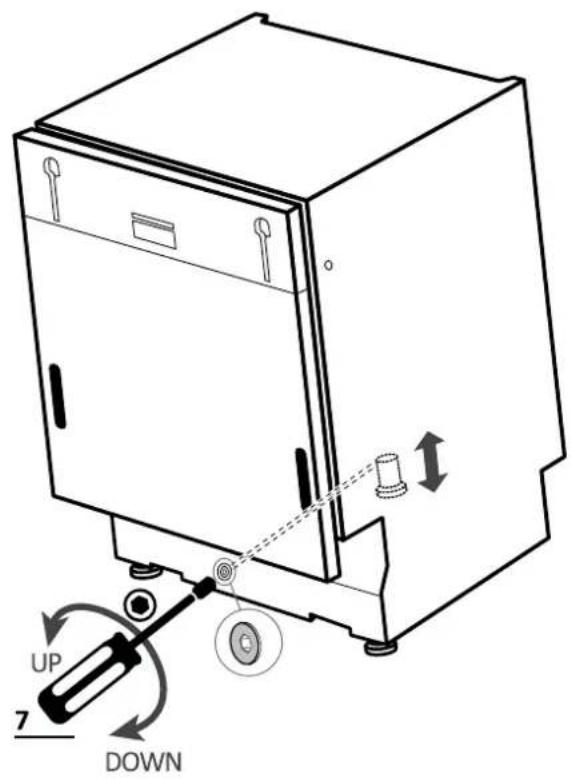

7.3 Galines kojos reguliavimas

Reguliuokite galines kojeles auksti is priekio, kaip nurodyta.

7 Indaploves irengimo nurodymai

7.4 Priekiniu kojeliu aukstcio reguliavimas

Veikti tiesiogiai priekinese kojeles. Jei reikia, siek tiek pakelkite indaplove.

7.5 Pasvirimo reguliavimas

Išlyginkite indaplovę vertikalioje ir horizontalioje plokštumoje.

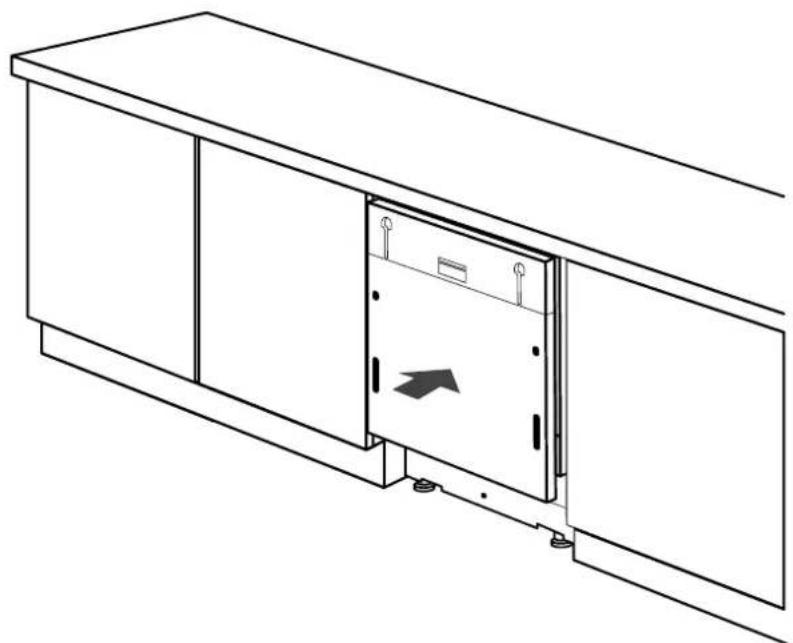

7.6 Įdėjimas į įmontuojamą skyrių

Įdėkite indaplovę į įmontuojamą skyrių ir patikrinkite matmenis bei nuokrypius.

7.7 Priekinių kojelių tvirtinimas

Patikrinus visus matmenis, galutinai pritvirtinkite priekines kojeles, kad jos laikui bėgant neišsilaikytų. Šią operaciją galima atlikti ir po virtuvės panelės pritvirtinimo.

7 Indaplovės įrengimo nurodymai

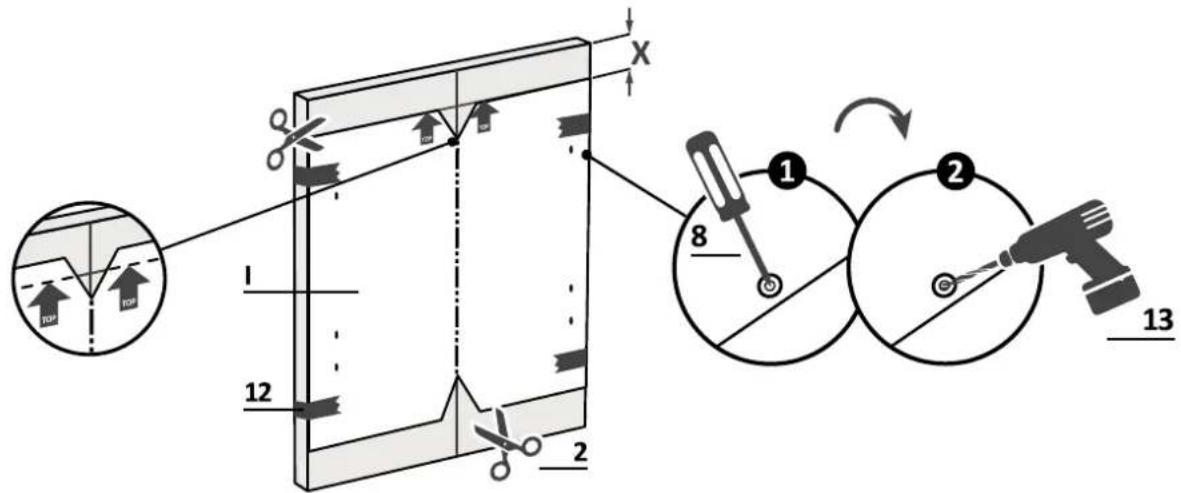

7.8 Skydelio paruošimas

1.

Išmatuokite atstumą tarp gretimų durų viršutinio krašto ir indaplovės;

2.

Perkelkite matmenį ant virtuvės skydelio ir pažymėkite centrą.

3.

Uždėkite gręžimo šabloną ir vykdykite pateiktas instrukcijas;

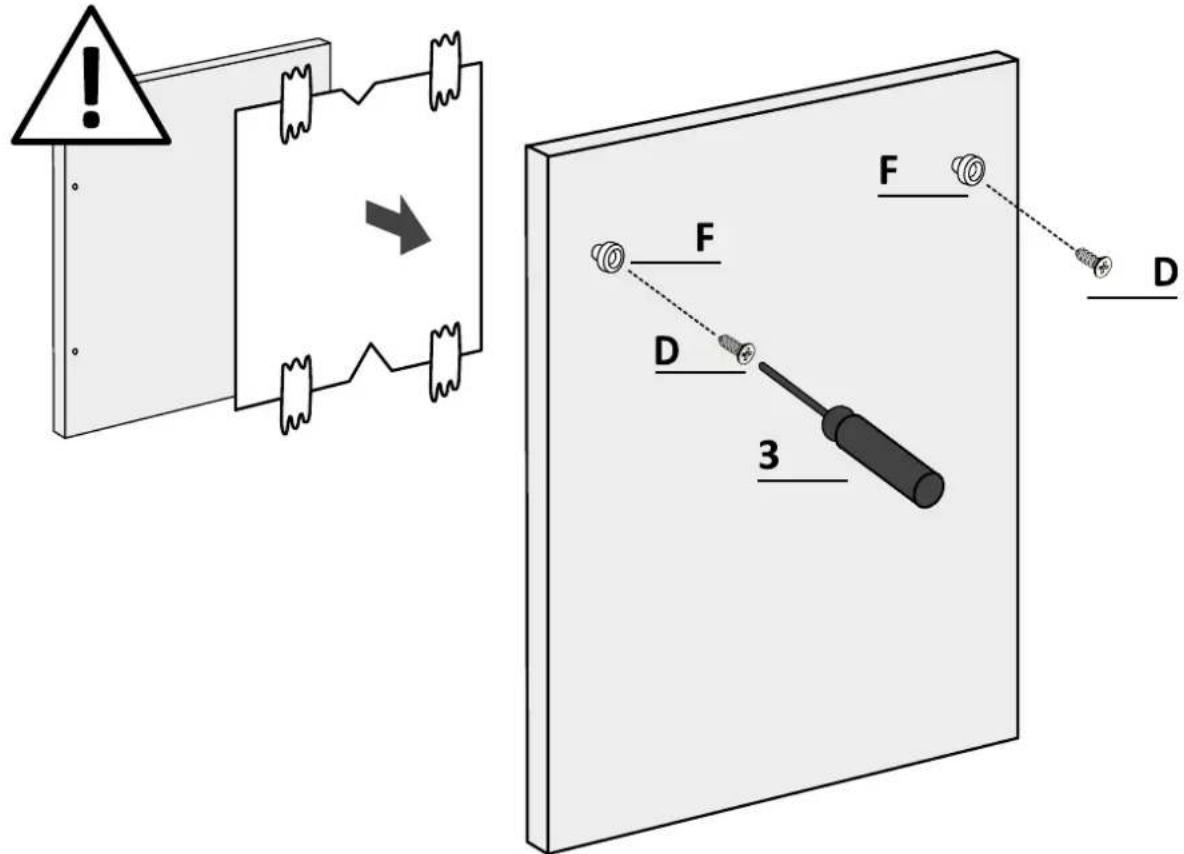

7.8 Skydelio paruošimas

4.

Nuimkite šabloną ir pritvirtinkite priedus.

ĮSPĖJIMAS: Venkite, kad varžtų galvutės išsikištų už galinės skydelio pusės, montuojant rankeną.

7 Indaplovės įrengimo nurodymai

7.9 Skydelio montavimas

1.

Įsitikinkite, kad skydelis yra pilnai įstatytas (1); pritvirtinkite virtuvės skydelį prie indaplovės naudodami pridėtus varžtus (2).

7 Indaplovės įrengimo nurodymai

ĮSPĖJIMAS: Dabar prijunkite indaplovę prie vandens ir elektros tinklo, vadovaudamiesi 8 skyriuje pateiktais nurodymais.

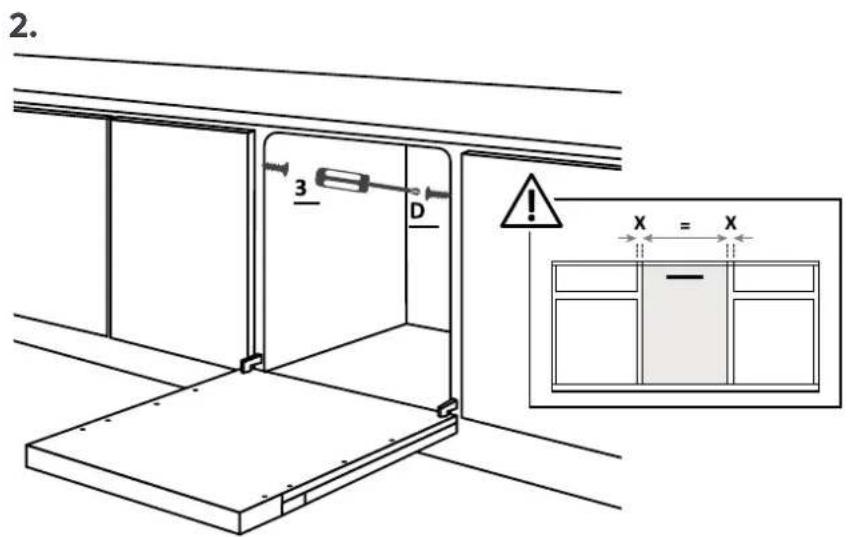

7.10 Mašinos tvirtinimas prie virtuvės

Instrukcijos, kaip pritvirtinti indaplovę prie gretimų spintelių šono.

ĮSPĖJIMAS: Jei negalite pritvirtinti indaplovės šonų, naudokite pridedamus laikiklius ir pritvirtinkite ją prie stalviršio; būkite atsargūs, jei stalviršio medžiaga nėra mediena.

8 Jungtis prie vandens ir elektros tinklo

8.1 Jungimo schema

Montavimo schemas stulpeliui

ĮSPĖJIMAS: Įsitikinkite, kad vandens slėgis yra tarp 0,08 MPa ir 1 MPa.

8.2 Saugos įtaisai

Visos indaplovės turi apsaugą nuo perpildymo, kuri gedimo atveju, kai vandens lygis viršija normą, automatiškai sustabdo vandens tiekimą ir/arba pašalina perteklių.

Išsamesnės informacijos rasite Vartotojo vadove.

Pristatymas vartotojui 9

Įdiegimo pabaigoje:

• Informuokite vartotoją apie pagrindines funkcijas;
• Informuokite vartotoją apie visus svarbius saugaus naudojimo ir tvarkymo aspektus;
• Pristatykite vartotojui priedus ir naudojimo bei montavimo instrukcijas, kurias reikia atidžiai saugoti.

Įdiegimo pabaigoje nuimkite apsauginę plėvelę, juostą ir visas kitas pakuotes bei išimkite pridedamus priedus iš indaplovės.

Pastaba: Tikroji produkto išvaizda priklauso nuo pasirinkto modelio.

Indaplovės išmontavimas

10

• Atjunkite gaminį nuo elektros ir vandens tiekimo;
• Išsukite tvirtinimo varžtus,
• Siek tiek pakelkite gaminį ir visiškai jį ištraukite;
• Šis gaminys nepažeidžia baldų, kurie taip pat gali būti naudojami su nauju prietaisu.
