HI 6A2S3PSTA-80 - Indaplovė HOOVER - Nemokama naudojimo instrukcija

Produkto tipas	Įmontuojama indaplovė
Prekės ženklas	Hoover
Modelis	HI 6A2S3PSTA-80
Matmenys (A x P x G)	818 - 898 mm (reguliuojamas) x 600 mm x 570 mm
Svoris	Maždaug 45 kg
Maitinimas	220-240 V, 50/60 Hz
Vandens slėgis	0,08 - 1 MPa
Apsaugos sistema	Apsauga nuo perpildymo su automatiniu išjungimu
Aukščio reguliavimas	Reguliuojamos priekinės ir galinės kojelės
Montavimas	Įmontuojama, reikalinga virtuvės panelė
Garų barjero juosta	Pridedama, montuojama po stalviršiu
Triukšmo lygis	Maždaug 44 dB (numatyta)
Talpa	12-14 stalo įrankių rinkinių (numatyta)
Vandens suvartojimas	Maždaug 10 L per ciklą (numatyta)
Energijos suvartojimas	Maždaug 1 kWh per ciklą (numatyta)
Programos	Ekonominė, Intensyvi, Greita ir t.t. (numatyta)
Specialios funkcijos	Džiovinimas, atidėtas paleidimas (numatyta)
Pridedami priedai	Tvirtinimo varžtai, garų barjero juosta, gręžimo šablonas
Tvirtinimo laikiklis	Laikiklis tvirtinimui prie stalviršio

Dažnai užduodami klausimai - HI 6A2S3PSTA-80 HOOVER

Kokie yra Hoover HI 6A2S3PSTA-80 indaplovės matmenys?

Matmenys: reguliuojamas aukštis nuo 818 iki 898 mm, standartinis plotis 600 mm, gylis apie 570 mm. Norint tinkamai sumontuoti, virtuvės panelė neturi sverti daugiau nei 9 kg.

Koks reikalingas vandens slėgis?

Vandens slėgis turi būti tarp 0,08 MPa ir 1 MPa. Prieš prijungdami indaplovę, patikrinkite savo įrengimą.

Kaip sumontuoti garų barjero juostą?

Pridedamą garų barjero juostą uždėkite po stalviršiu ir ant gretimų baldų šonų. Tai apsaugo paviršius nuo drėgmės naudojimo metu.

Ar galiu naudoti šią indaplovę neįmontuodamas?

Ne, šis modelis skirtas tik įmontuojamam montavimui. Naudojama laisvai, gali sukelti sužalojimus ar nudegimus.

Kaip sureguliuoti indaplovės aukštį?

Pakreipkite prietaisą pakeldami galinę dalį maždaug 10 cm, tada sureguliuokite užfiksuotą kojelę iš priekio. Tada tiesiogiai reguliuokite priekines kojeles. Indaplovė turi būti lygi, kad durys tinkamai užsidarytų.

Kokia yra apsaugos nuo perpildymo sistema?

Indaplovėje yra įtaisas, kuris automatiškai sustabdo vandens tiekimą arba pašalina perteklių, jei vandens lygis viršija normą, taip išvengiant potvynių.

Kaip pritvirtinti virtuvės panelę?

Išmatuokite atstumą tarp gretimų durų viršutinio krašto, perkelkite jį ant panelės, naudokite pateiktą gręžimo šabloną, tada varžtais pritvirtinkite panelę prie indaplovės. Prieš priverždami įsitikinkite, kad panelė tinkamai įstatyta.

Ką daryti, jei nuteka vanduo?

Apsaugos nuo perpildymo sistema suveikia automatiškai. Jei vis dėlto atsiranda nuotėkis, išjunkite vandens tiekimą ir atjunkite prietaisą, tada kreipkitės į pagalbos tarnybą.

Ar galiu šią indaplovę montuoti po kaitlente?

Ne, draudžiama montuoti indaplovę po kaitlente. Laikykite ją atokiau nuo šilumos šaltinių, tokių kaip radiatoriai ar viryklės.

Kur rasti atsargines dalis šiam modeliui?

Kreipkitės į Hoover klientų aptarnavimo tarnybą arba įgaliotą centrą. Instrukcijoje nurodyta, kad kai kuriems remontams gali prireikti serijos numerio. Išsaugokite šį numerį.

NAUDOJIMO INSTRUKCIJA HI 6A2S3PSTA-80 HOOVER

Ši montavimo instrukcija skirta virtuvių gamintojams, kurie integruos šiuos produktus. Siekiant saugumo ir geriausių rezultatų, atidžiai perskaitykite šią instrukciją, įskaitant saugos nurodymus, ir laikykite ją ateities reikmėms. Prieš pradėdami montavimą, užsirašykite serijinį numerį, nes jis gali prireikti taisymo atveju. Patikrinkite, ar transportavimo metu nebuvo pažeidimų, ir kilus abejonių prieš naudojimą pasitarkite su techniku. Visada laikykite visą pakuotės medžiagą vaikams nepasiekiamoje vietoje.

Pastaba: Šiame dokumente pateiktos savybės ir vaizdai yra tik informacinio pobūdžio ir gali būti pakeisti be įspėjimo.

Turinys

1 Saugumo įspėjimai dėl įdiegimo p.2-3 2 Kur įrengti indaplovę p.3 3 Indaplovės matmenys p.4-5 4 Įdiegimo vaizdo įrašas žingsnis po žingsnio p.6 5 Įrankiai diegimui p.6 6 Montavimo matmenys p.7 7 Indaplovės įrengimo nurodymai p.8-17

7.1 Garų juostelės montavimas 7.2 Aukščio reguliavimas 7.3 Galinės kojos reguliavimas 7.4 Priekinių kojelių aukščio reguliavimas 7.5 Pasvirimo reguliavimas 7.6 Įdėjimas į integruotą skyrių 7.7 Priekinių kojų tvirtinimas 7.8 Skydelio paruošimas 7.9 Skydelio montavimas 7.10 Mašinos tvirtinimas prie virtuvės

8 Jungtis prie vandens ir elektros tinklo p.18-19

8.1 Jungimo schema 8.2 Saugos įtaisai

9 Pristatymas vartotojui p.19 10 Indaplovės išmontavimas p.19

1 Saugumo įspėjimai dėl įdiegimo

Perskaitykite šias instrukcijas prieš pradėdami gaminio montavimą. Jūsų saugumas mums labai svarbus. Prieš naudodami gaminį, atidžiai perskaitykite šią informaciją.

• Montavimą turi atlikti kvalifikuotas technikas, kuris žino ir laikosi galiojančių šalies, kurioje vykdoma montavimo procedūra, įstatymų bei gamintojo nurodymų;
• Jei reikia gamintojo pagalbos norint pašalinti dėl neteisingo įrengimo kilusias problemas, tokia pagalba neįtraukiama į garantiją;
• Pašalinkite pakuotės medžiagas prieš įjungdami prietaisą;
• Išpakavę produktą, įsitikinkite, kad jis nėra pažeistas. Jei pastebėjote problemų, susisiekite su techninės pagalbos centru prieš pradėdami montavimą ir nejunkite jo prie elektros tinklo;
• Sugedęs produktas gali sukelti trumpąjį jungimą, elektros smūgį, gaisrą ir kitus pavojus;
• Patikrinkite, ar pakuotėje yra priedų ar papildomų medžiagų (maišeliai su varžtais, dokumentai, brošiūros ir kt.) ir, jei taip, juos išimkite ir pasilikite;
• Netinkamas įrengimas gali sukelti žalą ar sužalojimus žmonėms, gyvūnams ar daiktams. Gamintojas neatsako už tokią žalą ar sužalojimus;
• Saugus naudojimas garantuojamas tik tuo atveju, jei įrengimas buvo atliktas teisingai pagal šias instrukcijas. Netinkamo įrengimo atveju atsakomybė tenka montuotojui; Diegiant prietaisas neturi būti prijungtas prie elektros tinklo;
• Rekomenduojama montuotojui mūvėti apsaugines pirštines, kad būtų išvengta pjūvių;
• Netinkamos instaliacijos, prietaiso klastojimo ar netinkamo prijungimo atveju produkto garantija netenka galios;
• Įsitikinkite, kad po įmontavimo produkto maitinimo laidas nebūtų prieinamas;
• Sumontavus kabelis neturi liestis su judančiomis virtuvės komponentų dalimis (pvz., stalčiumi) ir neturi būti veikiamas mechaninių jėgų;
• Pristatydamas gaminį galutiniam vartotojui, technikas turi įsitikinti, kad jis buvo tinkamai įdiegtas;
• Nejunkite gaminio prie elektros tinklo, kol priekinis skydelis nebus visiškai sumontuotas. Priešingu atveju gali kilti elektros pavojus;
• Būkite atsargūs transportuodami, gaminys yra sunkus; Prieš pradėdami montavimą, patikrinkite visus integruotos ertmės matmenis, palygindami juos su instrukcijomis šiame vadove. Atkreipkite dėmesį, kad galima sulyginti duris su kitais baldais, net jei jos yra aukštesnės nei valdymo skydelis;
• Įsitikinkite, kad montavimo vieta yra stabili ir tvirta; Užklijuokite apsauginę plėvelę iš montavimo rinkinio po stalviršiu ir ant aplinkinių baldų. Ši plėvelė saugo baldus nuo drėgmės; Būkite atsargūs atidarydami ir uždarydami gaminį;
• Netinkamas montavimas gali sukelti gaminio apvirtimą; Gaminys turi būti lygus, kad tinkamai veiktų, kitaip durys tinkamai neužsidarys, o karšti garai išeis į išorę.

Kur įrengti indaplovę

• Įdiekite ir naudokite šį gaminį uždaroje, uždengtoje, sausoje ir gerai vėdinamoje aplinkoje;
• Neįrenkite gaminio atvirose vietose, kuriose jis būtų veikiamas oro sąlygų;
• Sumontuokite gaminį netoli elektros lizdo;
• Naudokite gaminį tik tuo atveju, jei jis yra įmontuotas, kitaip kyla sužalojimo ir nudegimo pavojus; Nedėkite indaplovės po kaitlente;
• Negalima įrengti gaminio šalia šilumos šaltinių (radiatoriu, krosniu ir kt.); Nedėkite gaminio ant kilimų ar panašių paviršių;
• Padėkite gaminį ant švaraus, lygaus ir tvirto paviršiaus;

3 Indaplovės matmenys

Matmenys mm

Produkto priekinis aksonometrinis vaizdas

Priekinis produkto aksonometrinis vaizdas su virtuvės durelėmis

A DĖMESIO: jei virtuvės skydas sveria daugiau nei 9 kg, kreipkitės į techninę pagalbą.

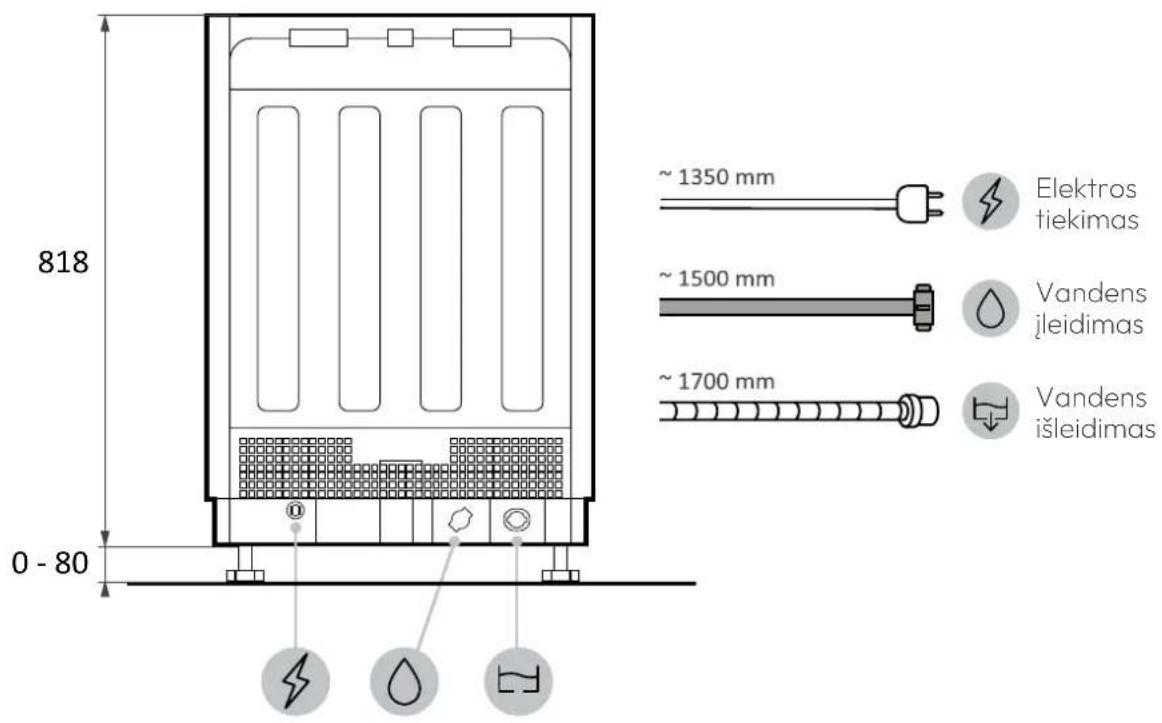

Matmenys mm

Vaizdas iš galo

Šoninis vaizdas

4 Įdiegimo vaizdo įrašas Žingsnis po žingsnio

Galite peržiūrėti gaminio

įdiegimo vaizdo įrašą

nuskaitydami QR kodą:

arba spustelėję šią nuorodą

5 Įrankiai diegimui

Reikalingi įrankiai

Įrankiai, pateikiami su gaminiu A 03,9X38

B 04X13

C 4X15

D 3,5X16

F

G

H

Matmenys mm

Aksonometrinis vaizdas

A

A DĖMESIO: Minimalus indaplovės aukštis yra 818 mm; tokiu atveju atstumas tarp virtuvės durelių ir grindų turi būti nuo 90 iki 120 mm. Jei indaplovė pakelta (maks. 898 mm), atstumas tarp durelių ir grindų turi proporcingai padidėti iki 170-200 mm.

7 Indaplovės įrengimo nurodymai

7.1 Garų juostelės montavimas

Užkliuokite juostą po stalviršiu ir šonams šalia esančių spintelių

1.

2.

3.

7.2 Aukščio reguliavimas

Pakreipkite indaplovę pakeldami galinę dalį apie 10 cm

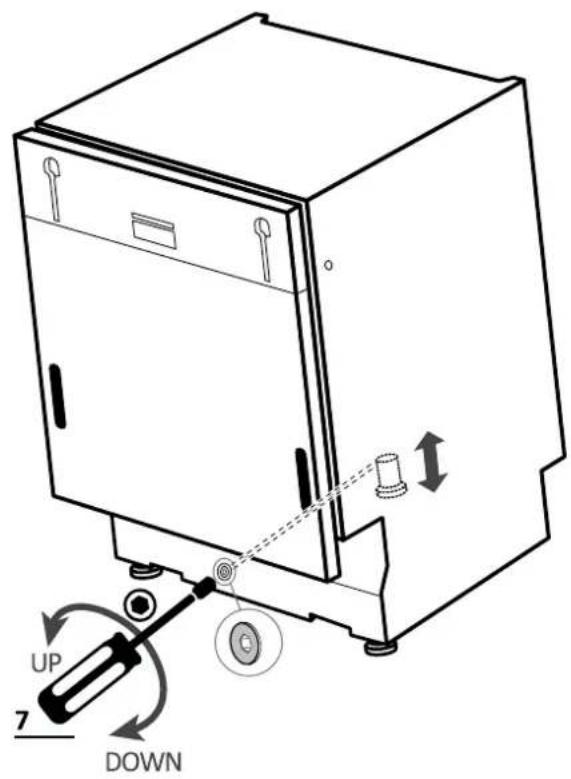

7.3 Galinės kojos reguliavimas

Reguliuokite galinės kojelės aukštį iš priekio, kaip nurodyta.

7 Indaplovės įrengimo nurodymai

7.4 Priekinių kojelių aukščio reguliavimas

Veikti tiesiogiai priekinėse kojelėse. Jei reikia, šiek tiek pakelkite indaplovę.

7.5 Pasvirimo reguliavimas

Išlyginkite indaplovę vertikalioje ir horizontalioje plokštumoje.

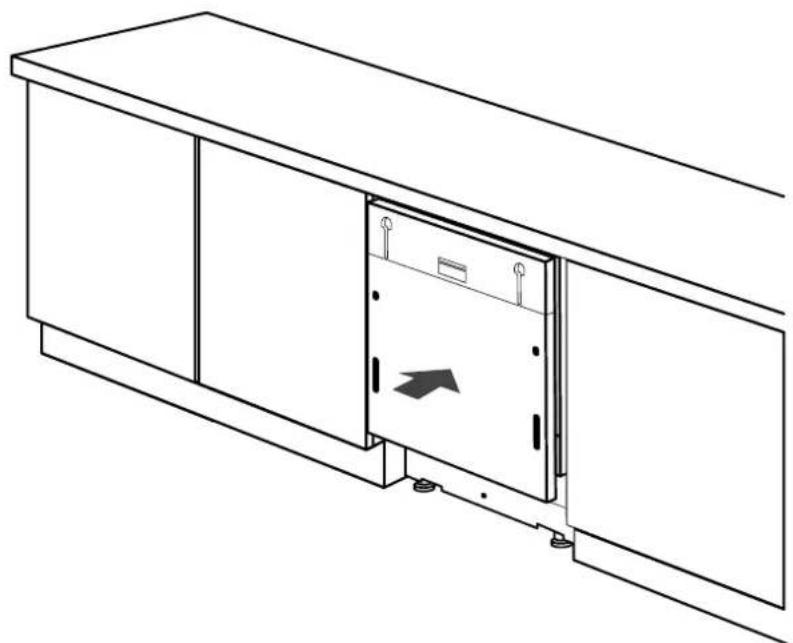

7.6 Įdėjimas į įmontuojamą skyrių

Įdėkite indaplovę į įmontuojamą skyrių ir patikrinkite matmenis bei nuokrypius.

7.7 Priekinių kojelių tvirtinimas

Patikrinus visus matmenis, galutinai pritvirtinkite priekines kojeles, kad jos laikui bėgant neišsilaikytų. Šią operaciją galima atlikti ir po virtuvės panelės pritvirtinimo.

7 Indaplovės įrengimo nurodymai

7.8 Skydelio paruošimas

1.

Išmatuokite atstumą tarp gretimų durų viršutinio krašto ir indaplovės;

2.

Perkelkite matmenį ant virtuvės skydelio ir pažymėkite centrą.

3.

Uždėkite gręžimo šabloną ir vykdykite pateiktas instrukcijas;

7.8 Skydelio paruošimas

4.

Nuimkite šabloną ir pritvirtinkite priedus.

DĖMESIO: Venkite, kad varžtų galvutės išsikištų už galinės skydelio pusės, montuojant rankeną.

7 Indaplovės įrengimo nurodymai

7.9 Skydelio montavimas

1.

Prijunkite skydelį prie indaplovės;

2.

Prikalkite skydelį prie indaplovės apatinės dalies;

3.

Prikalkite skydelį prie indaplovės viršutinės dalies;

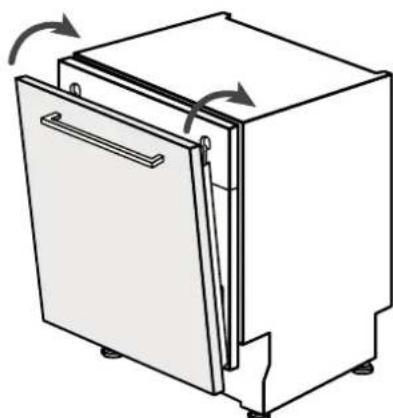

7.9 Skydelio montavimas

4.

Atidarykite indaplovės duris, laikydami virtuvės skydelio apatinę dalį, tada atsukite apatinius varžtus;

5.

Įsitikinkite, kad skydelis yra pilnai įstatytas; pritvirtinkite virtuvės skydelį prie indaplovės naudodami pridėtus varžtus.

7 Indaplovės įrengimo nurodymai

A DĖMESIO: Dabar prijunkite indaplovę prie vandens ir elektros tinklo, vadovaudamiesi 8 skyriuje pateiktais nurodymais.

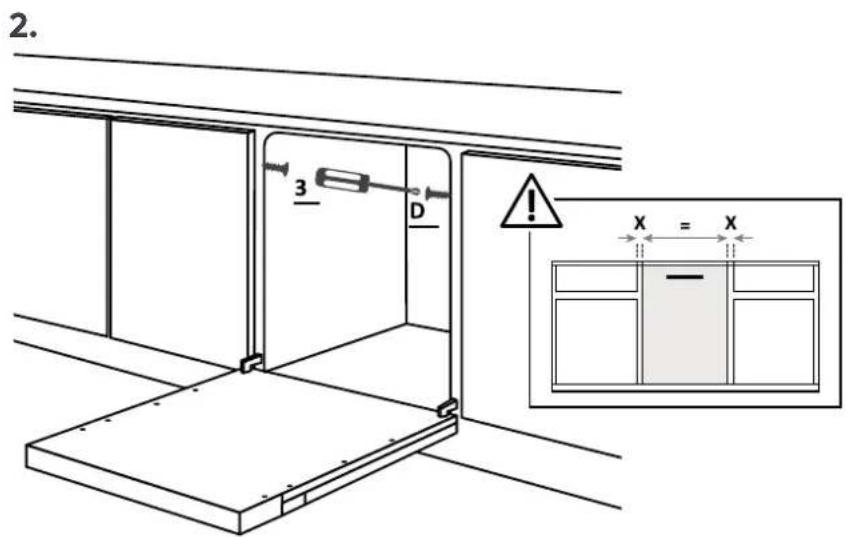

7.10 Mašinos tvirtinimas prie virtuvės

Instrukcijos, kaip pritvirtinti indaplovę prie gretimų spintelių šono.

ĮSPĖJIMAS: Jei negalite pritvirtinti indaplovės šonų, naudokite pridedamus laikiklius ir pritvirtinkite ją prie stalviršio; būkite atsargūs, jei stalviršio medžiaga nėra mediena.

8 Jungtis prie vandens ir elektros tinklo

8.1 Jungimo schema

Montavimo schemos stulpeliui

ĮSPĖJIMAS: Įsitikinkite, kad vandens slėgis yra tarp 0,08 Mpa ir 1 Mpa.

8.2 Saugos įtaisai

Visos indaplovės turi apsaugą nuo perpildymo, kuri gedimo atveju, kai vandens lygis viršija normą, automatiškai sustabdo vandens tiekimą ir/arba pašalina perteklių.

Išsamesnės informacijos rasite Vartotojo vadove.

Pristatymas vartotojui 9

Įdiegimo pabaigoje:

• Informuokite vartotoją apie pagrindines funkcijas;
• Informuokite vartotoją apie visus svarbius saugaus naudojimo ir tvarkymo aspektus;
• Pristatykite vartotojui priedus ir naudojimo bei montavimo instrukcijas, kurias reikia atidžiai saugoti.

Įdiegimo pabaigoje nuimkite apsauginę plėvelę, juostą ir visas kitas pakuotes bei išimkite pridedamus priedus iš indaplovės.

Pastaba: Tikroji produkto išvaizda priklauso nuo pasirinkto modelio.

Indaplovės išmontavimas

10

• Atjunkite gaminį nuo elektros ir vandens tiekimo;
• Išsukite tvirtinimo varžtus,
• Šiek tiek pakelkite gaminį ir visiškai jį ištraukite;
• Šis gaminys nepažeidžia baldų, kurie taip pat gali būti naudojami su nauju prietaisu.
