BEDIENUNGSANLEITUNG HI 6A2S3PSTA-80 HOOVER

Dieses Installationshandbuch ist für Kuchenhersteller gedacht, die diese Produkte aufnehmen werden. Um die Sicherheit zu gewährleisten und die besten Ergebnisse zu erzielen,lesen Sie these Handbuch einschließlich der Sicherheitsanweisungen sorgfältig durch und bewahren Sie es für zukünftige Referenzen auf. Notieren Sie vor der Installation die Seriennummer, da diese im Reparaturfall bestehtigt werden können. Überprüfen Sie während des Transports auf Schäden und konsultieren Sie im Zweifelsfall vor der Verwendung einen Techniker. Halten Sie alle Verpackungsmaterialien stets außerhalb der Reichweite von Kindern.

HINWEIS: Die Merkmale und Abbildungen in thism Dokument dienen nur zur Veranschaulichung und konnen ohne Vorankundigung geändert werden.

Inhaltsverzeichnis

1 Sicherheitshinweise für die Installation p.2-3
2 Vo die Spülmaschine installiert werden soll p.3
3 Abmessungen der Spülmaschine p.4-5
4 Schritt-für-Schritt Installationsvideo p.6
5 Verkzeuge für die Installation p.6
6 NischemaBe p.7
7 Hinweise zur Installation der Spülmaschine p.8 - 17
7.1 Installation des Dampfbands
7.2 Hohenverstellung
7.3 Einstellung des hinteren FuBes
7.4 Einstellung der Höhe der vorderen Fuß
7.5 Neigungsverstellung
7.6 Einsetzen in das Einbaufach
7.7 Befestigung der vorderen Fuß
7.8 Vorbereitung des Panels
7.9 Platteninstallation
7.10 Befestigung der Maschine an der Kuche
8 Anschluss an Wasser- und Stromnetz p.18 - 19
8.1 Anschlussdiagramm
8.2 Sicherheitsvorrichtungen
9 Übergabe an den Benutzer p.19
10 Ausbau der Spülmaschine p.19

1 Sicherheitshinweise für die Installation

Bitte beachten Sie diese Hinweise, bevor Sie mit der Installation des Produkts beginnen. Ihr Sicherheit ist uns sehr wichtig. Lesen Sie diese Informationen sorgfältig durch, bevor Sie das Produkt verwenden.

• Die Installation muss von einem qualifizierten Techniker durchgeführt werden, der die geltenden Gesetze im Installationsland und die Anweisungen des Herstellers kennt und einhalt;
• Wenn die Unterstützung des Herstellers zur Behebung von Fehlern aufgrund einer fehlerhaften Installation erforderlich ist, fällt diese nicht unter die Garantie;
• Entfernen Sie das Verpackungsmaterial, bevor Sie das Gerät in Betriebnehmen;
• Überprüfen Sie nach dem Auspacken des Produkts, ob es beschädigt ist, und wenden Sie sich im Problemfall an den Kundendienst, bevor Sie mit der Installation fortfahren und schreiben Sie es nicht an das Stromnetz an;
• Ein beschädigtes Produkt kann einen Kurzschluss, Stromschlag, Brandgebung und andere Gefahren verursachen;
• Prüfen Sie, ob sich im Verpackungsmaterial Zubehör oder weitere Materialien (Beutel mit Schrauben, Unterlagen, Broschüren usw.) befinden, und entfernen und bewahren Sie diese ggf. auf;
• Eine fehlerhafte Installation kann Schäden oder Verletzungen an Personen, Tieren oder Sachen verursachen. Der Hersteller kann für solche Schäden oder Verletzungen nicht haftbar gemacht werden;
• Die sichere Nutzung ist nur gewährleistet, wenn die Installation gemäß diesen Anweisungen korrekt durchgeführt wurde. Bei Schäden durch fehlerhafte Montage liegt die Verantwortung beim Installateur;
• Während der Installation darf das Gerät nicht an das Stromnetz angeschlossen sein;
• Es wird empfohlen, bei der Installation Schutzhandschuhe zu tragen, um Schnit-terletzungen zu vermeiden;
• Bei fehlerhafter Installation, Manipulation am Gerät oder nicht konformer Verbindung erlischt die Produktgarantie;
• Stellen Sie sicher, dass das Netzkabel des Produkts nach dem Einbau nicht zugänglich ist;
• Nach der Montage darf das Netzkabel nicht mit beweglichen Teilen der Kühenelemente (z. B. einer Schublade) in Kontakt kommt und keinem mechanischen Belastungen ausgesetzt sein;
• Bei der Übergabe des Produkts an den Endbenutzer muss der Techniker sicherstellen, dass es korrekt installiert wurde;

• Schlieben Sie das Produkt nicht an das Stromnetz an, bevor die Frontblende vollständig installiert ist. Andernfalls besteht Stromschlaggefahr;

• Achten Sie beim Transport auf das Gewicht des Produkts;

• Überprüfen Sie vor der Installation alle Maße des Einbauraums anhand der Anweisungen in thisen Handbuch. Beachten Sie, dass es möglich ist, die Tur an die anderen Möbeltären anzugleichen, auch wenn sie hörher als das Bedienfeld ist;
• Stellen Sie sicher, dass der Installationsbereich stabil und fest ist;
• Bringen Sie die Schutzfolie aus dem Installationskit unter der Arbeitsplatte und an den angrenzenden Möbeln an. Diese Folie schützt die Möbel vor Feuchtigkeit;
• Seien Sie beim Öffnen und Schließen des Produkts vorsichtig;
• Eine falsche Installation kann zum Umkippen des Produkts führen;
• Das Produkt muss waagerecht stehen, damit es ordnungsgemäß Funktioniert. Andernfalls schließt die Tur nicht richtig und heißer Dampf kann entweichen.

Wo die Spülmaschine installiert werden soll

2

• Installieren und verwenden Sie these Produkt in einer geschlossenen, überdachten, trockenen und gut belufteten Umgebung;
• Installieren Sie das Produkt nicht in offenen Bereichen, die den Witterungseinfüssen ausgesetzt sind;
• Montieren Sie das Produkt in der Nähe einer Steckdose;
• Verwenden Sie das Produkt nur, wenn es in einen Einbauschrank eingesetzt ist, andernfalls besteht Verletzungs- und Verbrennungsgefahr;
• Installieren Sie den Geschirrspulier nicht unter einem Kochfeld;
• Installieren Sie das Produkt nicht in der Nähe von Wärmequellen (Heizkörper, Öfen usw.);
• Stellen Sie das Produkt nicht auf Teppiche oder ähnliche Oberflächen;
• Stellen Sie das Produkt auf eine saubere, flache und feste Oberfläche.

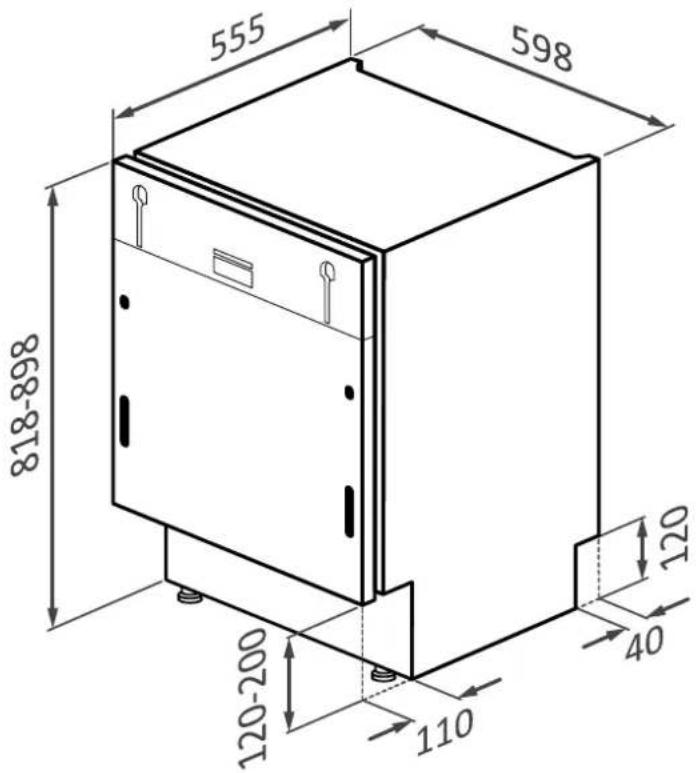

3 Abmessungen der Spülmaschine

Abmessungen in mm

Frontale axonometrische Ansicht des Produkts

Frontale axonometrische Ansicht mit Kuchentür

A CHTUNG: wenn die Kuchenfront mehr als 9kg wiegt, wenden Sie sich an den Kundendienst.

Abmessungen in mm

Rückansicht

Seitenansicht

4 Schritt-für-Schritt Installationsvideo

Sie können das Installationsvideo des Produkts durch Scannendes QR-Codes ansehen:

oder durch Klicken auf den folgenden

link

5 Werkzeuge für die Installation

Erforderliche Werkzeuge

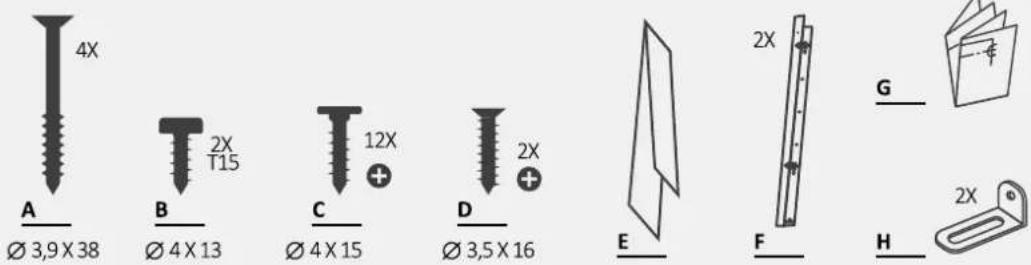

Mit dem Produkt gefelte Werkzeuge

Abmessungen in mm

Axonometrische Ansicht

A

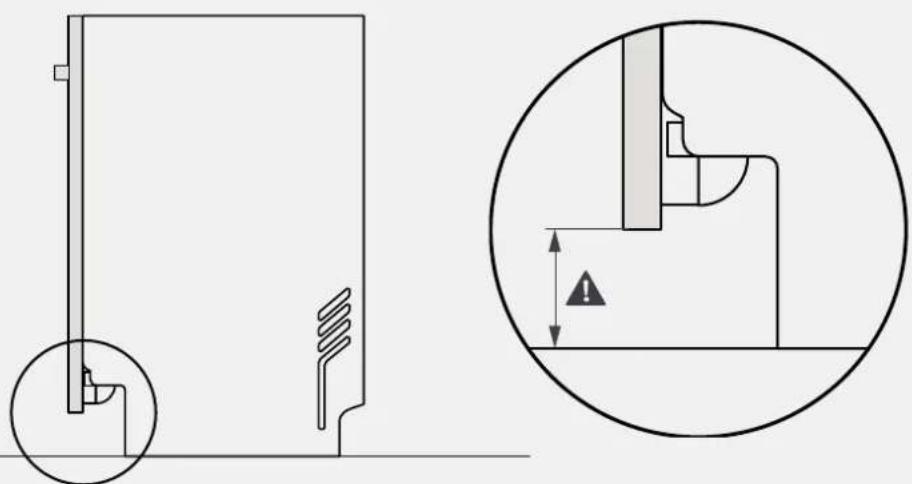

Achtung: Die Mindesthöhe des Geschirrspulers beträgt 818 mm; in this fall muss der Abstand zwischen der Kuchentür und dem Boden zwischen 90 und 120 mm liegen. Wenn der Geschirrspuler angehoben wird (max. 898 mm), muss auch der Abstand zwischen Tur und Boden proportional vergrößert werden, bis zu einem Maximum zwischen 170 und 200 mm.

7 Hinweise zur Installation der Spülmaschine

7.1 Installation des Dampfschutzstreifens

Bringen Sie die Leiste unter der Arbeitsplatte und an den Seiten der angrenzenden Schränke an.

1.

2.

3.

7.2 Höheneinstellung

Neigen Sie den Geschirrspuler, indem Sie die Rückseite um ca. 10 cm anheben.

7.3 Einstellung des hinteren Fußes

Stellen Sie die Höhe des hinteren Fübes von vorne an der Maschine wie angegeben ein.

7 Hinweise zur Installation der Spülmaschine

7.4 Einstellung der Höhe der vorderen Fuß

Direkt an den vorderen Füßen einstellen. Bei Bedarf den Geschirrspüler leicht anheiten.

7.5 Neigungsverstellung

Die Spulmaschine in der Vertikalen und Horizontalen ausrichten.

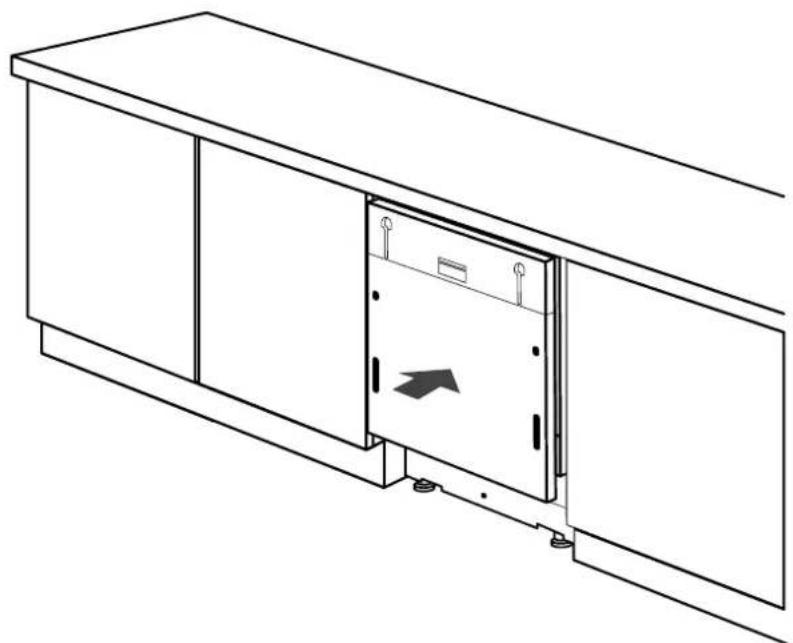

7.6 Einbau in den Einbauschrank

Die Spülmaschine in die Einbaunische einsetzen und Maße sowie Toleranzen prufen.

7.7 Befestigung der vorderen Fuß

Nach Überprüfung aller Maße die vorderen Fuß dauerhaft fixieren, damit sie sich mit der Zeit nicht losen. Diese Vorgang kann auch nach der Montage der Kichenfront durchgeführt werden.

7 Hinweise zur Installation der Spülmaschine

7.8 Vorbereitung des Panels

1.

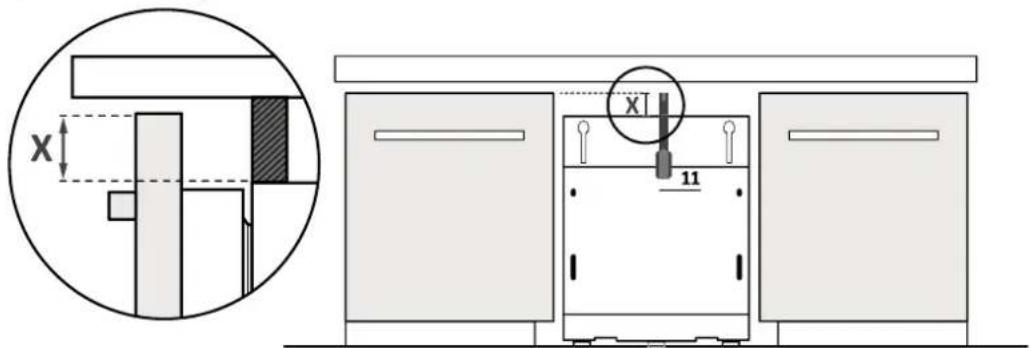

Messen Sie den Abstand zwischen der oberen Kante der angrenzenden Turen und der Spülmaschine;

2.

Übertragen Sie das Maß auf die Kuchenfront und markieren Sie die Mitte;

3.

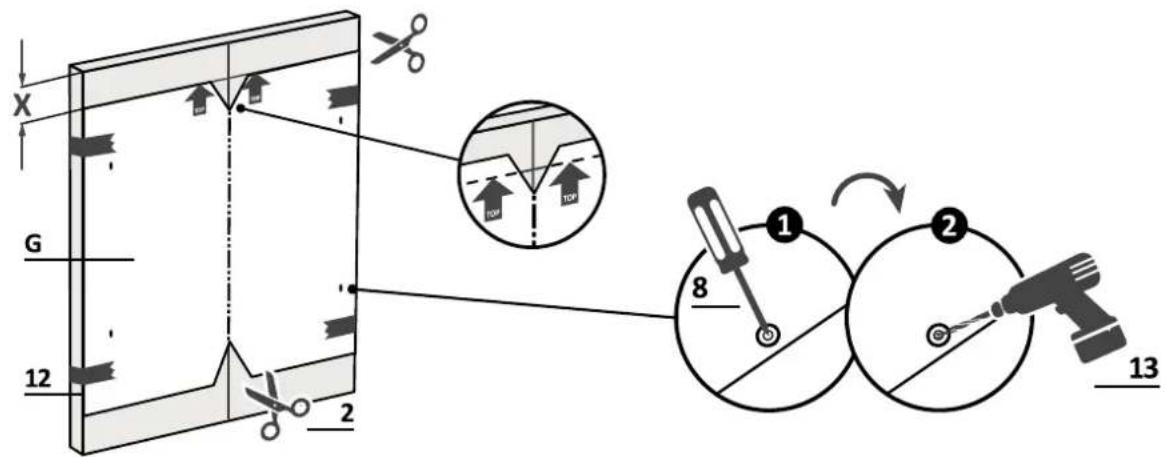

Bringen Sie die Bohrschablone an und befolgen Sie die Anweisungen;

7.8 Vorbereitung des Panels

4.

Entfernen Sie die Schablone und bringen Sie das Zubehör an.

A CHTUNG: Vermeiden Sie, dass die Schraubenköffe auf der Rückseite des Paneels hervorstehen, wenn der Griff montiert wird.

7 Hinweise zur Installation der Spülmaschine

7.9 Platteninstallation

1.

Befestigen Sie die Blende an der Spulmaschine;

2.

Befestigen Sie die Blende am unteren Teil der Spülmaschine;

3.

Befestigen Sie die Blende am oberen Teil der Spülmaschine;

7.9 Platteninstallation

4.

Öffnen Sie die Spülmaschinentür und halten Sie damit den unteren Teil des Kuchenpaneels fest, dann losen Sie die unteren Schrauben;

5.

Stellen Sie sicher, dass die Blende vollständig eingeschoben ist; befestigen Sie die Kuchenblende mit den mitgelieferten Schrauben an der Spulmaschine.

7 Hinweise zur Installation der Spülmaschine

ACHTUNG: SchlieBen Sie jetzt die Spülmaschine an das Wasser- und Stromnetz an und beachten Sie die Hinweise in Kapitel 8.

7.10 Befestigung der Maschine an der Küche

Hinweise zur下半ichen Befestigung der Spulmaschine an den angrenzenden Mobeln.

ACHTUNG: Wenn Sie den Geschirrspüler seitlich nicht befestigen konnen, verwenden Sie die mitgelieferten Halterungen und befestigen Sieihn an der Arbeitsplatte; seien Sie vorsichtig, wenn das Material der Arbeitsplatte kein Holz ist.

8 Anschluss an Wasser- und Stromnetz

8.1 Anschlussdiagramm

Installationsschema fur Säulenmontage

ACHTUNG: Stellen Sie sicher, dass der Wasserdruck zwischen 0,08 Mpa und 1 Mpa liegt.

8.2 Sicherheitseinrichtungen

Alle Geschirrspüller sind mit einer Überlaufsicherung ausgestattet, die bei Überschreiben des normalen Wasserstands durch eine Fehlfunktion den Wasserzulauf automatisch stoppt und/oder das überschüssige Wasser ableitet.

FürweitereInformationensieheBenutzerhandbuch.

Übergabe an den Benutzer 9

Am Ende der Installation:

• Den Benutzer über die wesentlichen Funktionen informieren;
• Den Benutzer über alle relevanten Sicherheitsaspekte bei Nutzung und Handhabung informieren;
• Dem Benutzer das Zubehör sowie die Gebrauchs- und Montageanleitung zur sorgfälligen Aufbewährung übergeben.

Am Ende der Installation entfernen Sie die Schutzfolie, das Klebeband und alle anderen Verpackungsmaterialien und entnehmer Sie das mitgelieferte Zubehör aus dem Inneren des Geschirrspulers.

HINWEIS: Das tatsächliche Aussehen des Produkts hangt vom gewählten Modell ab.

• Trennen Sie das Produkt von Strom- und Wasserversorgung;
• Schrauben Sie die Befestigungsschrauben heraus;
• Heben Sie das Produkt leicht an undziehen Sie es vollständig heraus;
• Dieses Produkt beschädigt die Möbel nicht, die auch mit einem neuen Gerät verwendet werden können.
