HI 6A2S3PSTA-80 - Trauku mazgājamā mašīna HOOVER - Bezmaksas lietošanas instrukcija

Produkta veids	Iebūvējamā trauku mazgājamā mašīna
Zīmols	Hoover
Modelis	HI 6A2S3PSTA-80
Izmēri (A x P x D)	818 - 898 mm (regulējams) x 600 mm x 570 mm
Svars	Apmēram 45 kg
Elektroapgāde	220-240 V, 50/60 Hz
Ūdens spiediens	0,08 - 1 MPa
Drošības sistēma	Automātiska pārplūdes novēršana ar automātisku apturēšanu
Augstuma regulēšana	Regulējamas priekšējās un aizmugurējās kājiņas
Uzstādīšana	Iebūvējama, nepieciešams virtuves panelis
Prettvaika lente	Iekļauta, jāuzstāda zem darba virsmas
Trokšņa līmenis	Apmēram 44 dB (aptuvens)
Ietilpība	12-14 trauku komplekti (aptuvens)
Ūdens patēriņš	Apmēram 10 L uz ciklu (aptuvens)
Enerģijas patēriņš	Apmēram 1 kWh uz ciklu (aptuvens)
Programmas	Eco, Intensīvā, Ātrā utt. (aptuvens)
Speciālās funkcijas	Žāvēšana, aizkavēts starts (aptuvens)
Piederumi komplektā	Stiprināšanas skrūves, prettvaika lente, urbšanas šablons
Stiprinājuma kronšteins	Balsts stiprināšanai pie darba virsmas

Bieži uzdotie jautājumi - HI 6A2S3PSTA-80 HOOVER

Kādi ir Hoover HI 6A2S3PSTA-80 trauku mazgājamās mašīnas izmēri?

Izmēri ir: regulējams augstums no 818 līdz 898 mm, standarta platums 600 mm un dziļums aptuveni 570 mm. Pareizai uzstādīšanai virtuves panelis nedrīkst svērt vairāk par 9 kg.

Kāds ir nepieciešamais ūdens spiediens?

Ūdens spiedienam jābūt starp 0,08 MPa un 1 MPa. Pārbaudiet savu uzstādījumu pirms trauku mazgājamās mašīnas pieslēgšanas.

Kā uzstādīt prettvaika lenti?

Uzlieciet pievienoto prettvaika lenti zem darba virsmas un blakus esošo mēbeļu sānos. Tas pasargā virsmas no mitruma lietošanas laikā.

Vai es varu izmantot šo trauku mazgājamo mašīnu neiebūvējot to?

Nē, šis modelis ir paredzēts tikai iebūvējamai uzstādīšanai. Lietojot brīvi, tas var izraisīt savainojumus vai apdegumus.

Kā noregulēt trauku mazgājamās mašīnas augstumu?

Nolieciet ierīci, paceļot aizmuguri apmēram 10 cm, tad noregulējiet aizmugurējo kājiņu caur priekšpusi. Pēc tam tieši noregulējiet priekšējās kājiņas. Trauku mazgājamai mašīnai jābūt līmenī, lai durvis pareizi aizvērtos.

Kāda ir pretplūšanas drošības sistēma?

Trauku mazgājamā mašīna ir aprīkota ar ierīci, kas automātiski aptur ūdens padevi vai novada lieko ūdeni, ja tiek pārsniegts normālais līmenis, tādējādi novēršot plūdus.

Kā piestiprināt virtuves paneli?

Izmēriet attālumu starp blakus esošo durvju augšējo malu, pārnesiet to uz paneļa, izmantojiet pievienoto urbšanas šablonu, pēc tam piestipriniet paneli pie trauku mazgājamās mašīnas ar skrūvēm. Pārliecinieties, ka panelis ir labi ievietots pirms pievilkšanas.

Ko darīt ūdens noplūdes gadījumā?

Prettvaika sistēma aktivizējas automātiski. Ja tomēr notiek noplūde, izslēdziet ūdens padevi un atvienojiet ierīci, pēc tam sazinieties ar atbalsta dienestu.

Vai es varu uzstādīt šo trauku mazgājamo mašīnu zem plīts virsmas?

Nē, ir aizliegts uzstādīt trauku mazgājamo mašīnu zem plīts virsmas. Turiet to prom no siltuma avotiem, piemēram, radiatoriem vai krāsnīm.

Kur atrast rezerves daļas šim modelim?

Sazinieties ar Hoover klientu apkalpošanas dienestu vai pilnvarotu centru. Rokasgrāmatā minēts, ka dažiem remontdarbiem var būt nepieciešams sērijas numurs. Saglabājiet šo numuru.

LIETOŠANAS INSTRUKCIJA HI 6A2S3PSTA-80 HOOVER

Piezīme: Šajā dokumentā norādītās īpašības un attēli ir tikai informatīvi un var tikt mainīti bez iepriekšēja brīdinājuma.

Saturs

1 Drošības brīdinājumi uzstādīšanai 2. lpp. 2 Kur uzstādīt trauku mazgājamo mašīnu 3. lpp. 3 Trauku mazgājamās mašīnas izmēri 4.–5. lpp. 4 Uzstādīšanas video soli pa solim 6. lpp. 5 Instrumenti uzstādīšanai 6. lpp. 6 Iebūvēšanas izmēri 7. lpp. 7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi 8.–17. lpp.

7.1 Tvaika lentes uzstādīšana 7.2 Augstuma regulēšana 7.3 Aizmugurējo kāju regulēšana 7.4 Priekšējo kāju augstuma regulēšana 7.5 Slīpuma regulēšana 7.6 Ievietošana iebūvētajā nodalījumā 7.7 Priekšējo kāju nostiprināšana 7.8 Panela sagatavošana 7.9 Panela uzstādīšana 7.10 Mašīnas piestiprināšana virtuvei

8 Pievienošana ūdens un elektrības tīklam 18.–19. lpp.

8.1 Savienojuma shēma 8.2 Drošības ierīces 9 Piegāde lietotājam 19. lpp. 10 Trauku mazgājamās mašīnas demontāža 19. lpp.

1 Drošības brīdinājumi uzstādīšanai

Pirms produkta uzstādīšanas izlasiet šos norādījumus. Jūsu drošība mums ir ļoti svarīga. Lūdzu, rūpīgi izlasiet šo informāciju pirms produkta lietošanas.

• Uzstādīšanu drīkst veikt tikai kvalificēts SPECIĀLISTS, kurš zina un ievēro uzstādīšanas valsts likumus un ražotāja norādījumus;
• Ja ražotāja palīdzība ir nepieciešama, lai novērstu kļūmes, kas radušās nepareizas uzstādīšanas dēļ, šāda palīdzība nav iekļauta garantijā;
• Noņemiet iepakojuma materiālu pirms ierīces iedarbināšanas;
• Pēc produkta izpakošanas pārliecinieties, ka tas nav bojāts, un problēmu gadījumā sazinieties ar servisa centru pirms instalēšanas turpināšanas un neieslēdziet to pie elektrotīkla;
• Bojāts izstrādājums var izraisīt īssavienojumu, elektriskās strāvas triecienu, ugunsgrēku un citus draudus.
• Pārbaudiet, vai iepakojumā ir piederumi vai pavadošie materiāli (maisiņi ar skrūvēm, dokumenti, brošūras utt.) un, ja nepieciešams, izņemiet un saglabājiet tos;
• Nepareiza uzstādīšana var izraisīt cilvēku, dzīvnieku vai lietu bojājumus vai ievainojumus. Ražotājs nav atbildīgs par šādiem bojājumiem vai ievainojumiem; Droša lietošana tiek garantēta tikai tad, ja uzstādīšana veikta pareizi saskaņā ar šiem norādījumiem. Nepareizas montāžas gadījumā atbildību nes uzstādītājs;
• Uzstādīšanas laikā ierīce nedrīkst būt pieslēgta elektrotīklam;
• Uzstādīšanas laikā ieteicams valkāt aizsargcimdus, lai izvairītos no griezumiem;
• Nepareizas uzstādīšanas, iejaukšanās ierīcē vai neatbilstoša savienojuma gadījumā produkta garantija zaudē spēku;
• Pārliecinieties, ka pēc iebūvēšanas produkta strāvas vads nav pieejams;
• Pēc uzstādīšanas strāvas kabelim nevajadzētu nonākt saskarē ar kustīgām virtuves komponentu daļām (piemēram, atvilktni) un tam nevajadzētu būt pakļautam mehāniskiem spriegumiem; Nododot produktu gala lietotājam, tehniķim jāpārliecinās, ka tas ir pareizi uzstādīts;
• Nepievienojiet ierīci elektriskajam tīklam, kamēr priekšējais panelis nav pilnībā uzstādīts. Pretējā gadījumā pastāv elektriskā trieciena risks;
• Transportēšanas laikā ievērojiet piesardzību, ierīce ir smaga.
• Pirms instalēšanas pārbaudiet iebūvētās nišas izmērus, salīdzinot tos ar šajā rokasgrāmatā sniegtajiem norādījumiem. Ņemiet vērā, ka ir iespējams izlīdzināt durvis ar pārējo mēbeļu durvīm, pat ja tās pārsniedz vadības paneļa augstumu;
• Pārliecinieties, ka uzstādīšanas zona ir stabila un stingra.

Uzklājiet aizsargplēvi no uzstādīšanas komplekta zem darba virsmas un uz apkārtējiem mēbeļu elementiem. Šī plēve pasargā mēbeles no mitruma; - Esi uzmanīgs, atverot un aizverot produktu; - Nepareiza uzstādīšana var izraisīt produkta apgāšanos; - Ierīcei jābūt līmenī, lai tā darbotos pareizi, pretējā gadījumā durvis neaizvērsies un izplūdīs karsti tvaiki.

Kur uzstādīt trauku mazgājamo mašīnu

2

• Uzstādiet un izmantojiet šo produktu slēgtā, pārsegtā, sausā un labi vēdināmā vidē;
• Neuzstādiet produktu atklātās vietās, kas pakļautas laikapstākļu ietekmei;
• Uzstādiet ierīci netālu no elektrības rozetes;
• Izmantojiet ierīci tikai tad, ja tā ir ievietota iebūvētā nišā, pretējā gadījumā pastāv traumu un apdegumu risks;
• Neuzstādiet trauku mazgājamo mašīnu zem plīts virsmas;
• Neuzstādiet ierīci siltuma avotu tuvumā (radiatori, krāsnis u.c.);
• Neuzstādiet ierīci uz paklājiem vai līdzīgām virsmām;
• Novietojiet ierīci uz tīras, līdzenas un stabilas virsmas.

3 Trauku mazgājamās mašīnas izmēri

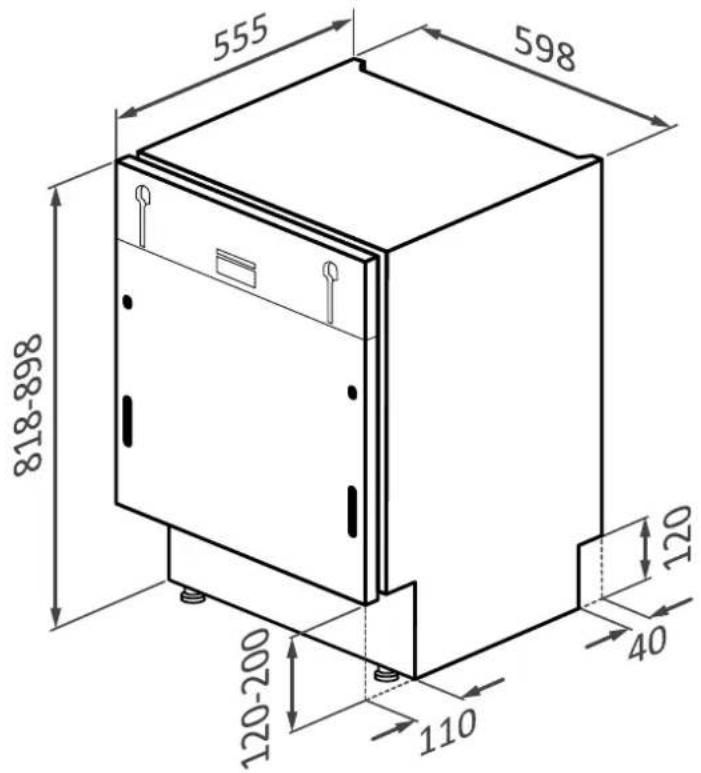

Izmēri mm

Produkta priekšējais aksonometriskais skats

Produkta priekšējais aksonometriskais skats ar virtuves durvīm

UZMANĪBU: ja virtuves panelis sver vairāk nekā 9 kg, sazinieties ar servisa centru;

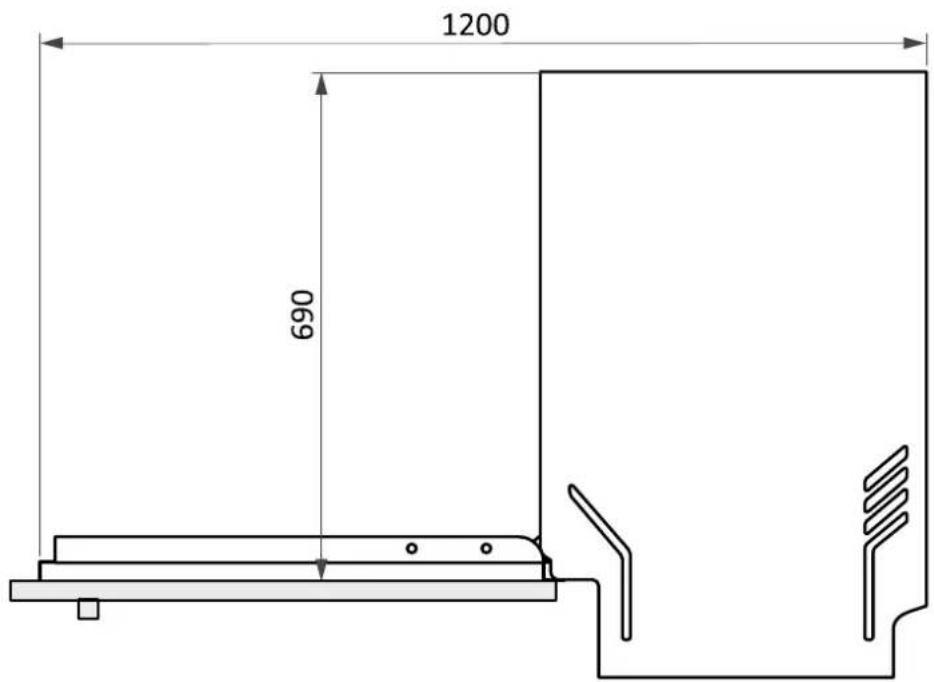

Izmēri mm

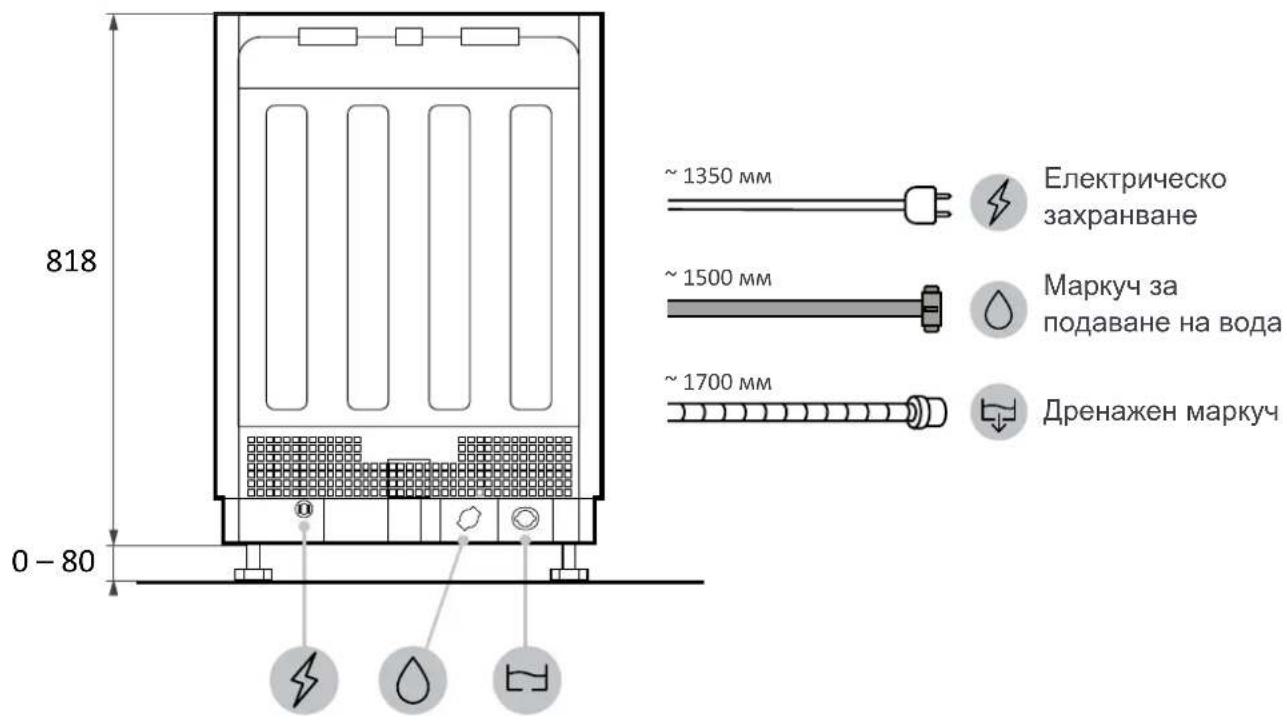

Aizmugures skats

Sānskats

4 Uzstādīšanas video soli pa solim

Produktu uzstādīšanas video varat noskatīties, skenējot QR kodu:

vai noklikšķinot uz šīs saites

5 Instrumenti uzstādīšanai

Nepieciešamie rīki

Ar produktu piegādātie rīki A 03,9X38

B 04X13

C 4X15

D 03,5X16

F

G

H

Izmēri mm

Aksonometrisks skats

A

UZMANĪBU: Trauku mazgājamās mašīnas minimālais augstums ir 818 mm; šajā gadījumā attālumam starp virtuves durvīm un grīdu jābūt no 90 līdz 120 mm. Ja trauku mazgājamā mašīna tiek pacelta (maks. 898 mm), arī šim attālumam jāpalielinās proporcionāli, līdz maksimāli 170-200 mm.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.1 Tvaika lentes uzstādīšana

Uzklājiet lenti zem letes un blakus kabineta sāniem.

1.

2.

3.

7.2 Augstuma regulēšana

Nolieciet trauku mazgājamo mašīnu, pacelot aizmugurējo daļu apmēram par 10 cm;

7.3 Aizmugurējās kājiņas regulēšana

Regulējiet aizmugurējās kājiņas augstumu no ierīces priekšpuses, kā norādīts.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.4 Priekšējo kāju augstuma regulēšana

Rīkojieties tikai ar priekšējām kājiņām. Ja nepieciešams, viegli paceliet trauku mazgājamo mašīnu.

7.5 Slīpuma regulēšana

Noregulējiet trauku mazgājamo mašīnu vertikālā un horizontālā plaknē

7.6 Ievietošana iebūvētajā nodalījumā

Ievietojiet trauku mazgājamo mašīnu iebūvētajā nodalījumā un pārbaudiet izmērus un pielaides.

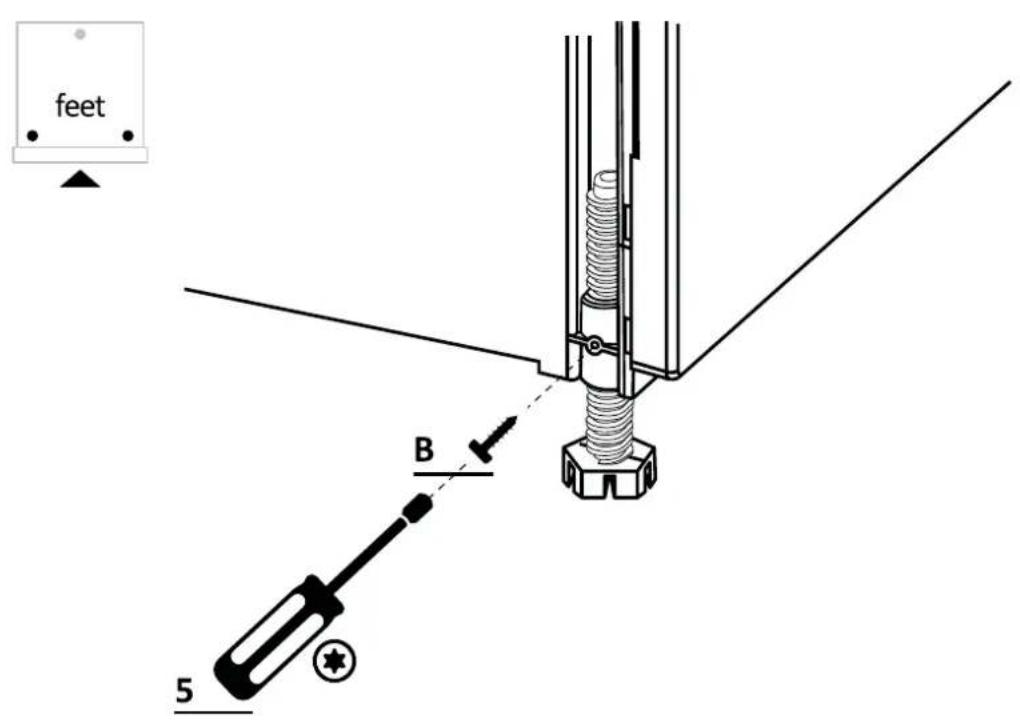

7.7 Priekšējo kājiņu nostiprināšana

Pēc visu izmēru pārbaudes galīgi nostipriniet priekšējās kājiņas, lai tās laika gaitā neatskrūvētos. Šo darbību var veikt arī pēc virtuves paneļa uzstādīšanas.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

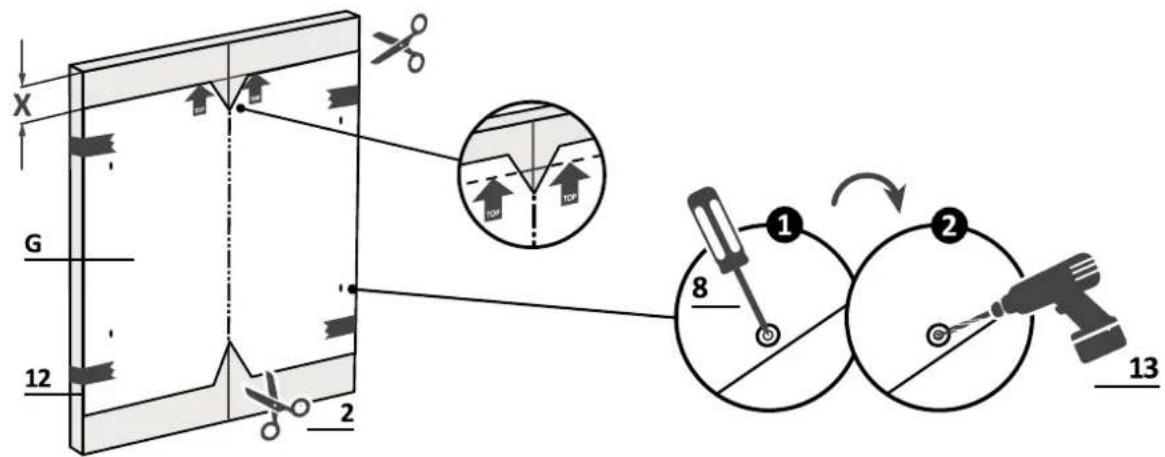

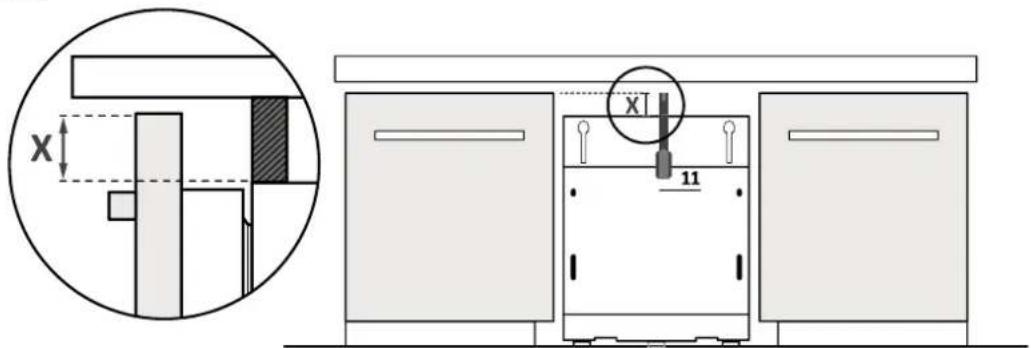

7.8 Paneļa sagatavošana

1.

Izmēriet attālumu starp blakus esošo durvju augšējo malu un trauku mazgājamo mašīnu;

2.

Pārnesiet mērījumu uz virtuves paneli un atzīmējiet centru;

3.

Pielieciet urbšanas veidni un sekojiet pievienotajiem norādījumiem;

7.8 Paneļa sagatavošana

4.

Noņemiet veidni un uzstādiet piederumus.

UZMANĪBU: Izvairieties, lai skrūvju galvas neizvirzās uz paneļa aizmugurējās virsmas, uzstādot rokturi.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.9 Panela uzstādīšana

1.

Pievienojiet paneli trauku mazgājamajai mašīnai;

2.

Piestipriniet paneli pie trauku mazgājamās mašīnas apakšējās daļas;

3.

Piestipriniet paneli pie trauku mazgājamās mašīnas augšējās daļas;

7.9 Paneeli paigaldamine

4.

Atveriet trauku mazgājamās mašīnas durvis, turot virtuves panela apakšējo daļu, pēc tam atskrūvējiet apakšējās skrūves;

5.

Pārliecinieties, ka panelis ir pilnībā ievietots; piestipriniet virtuves paneli pie trauku mazgājamās mašīnas, izmantojot iegādātas skrūves.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

UZMANĪBU: Pieslēdziet trauku mazgājamo mašīnu pie ūdens un elektroapgādes tīkla, ievērojot norādījumus 8. nodaļā.

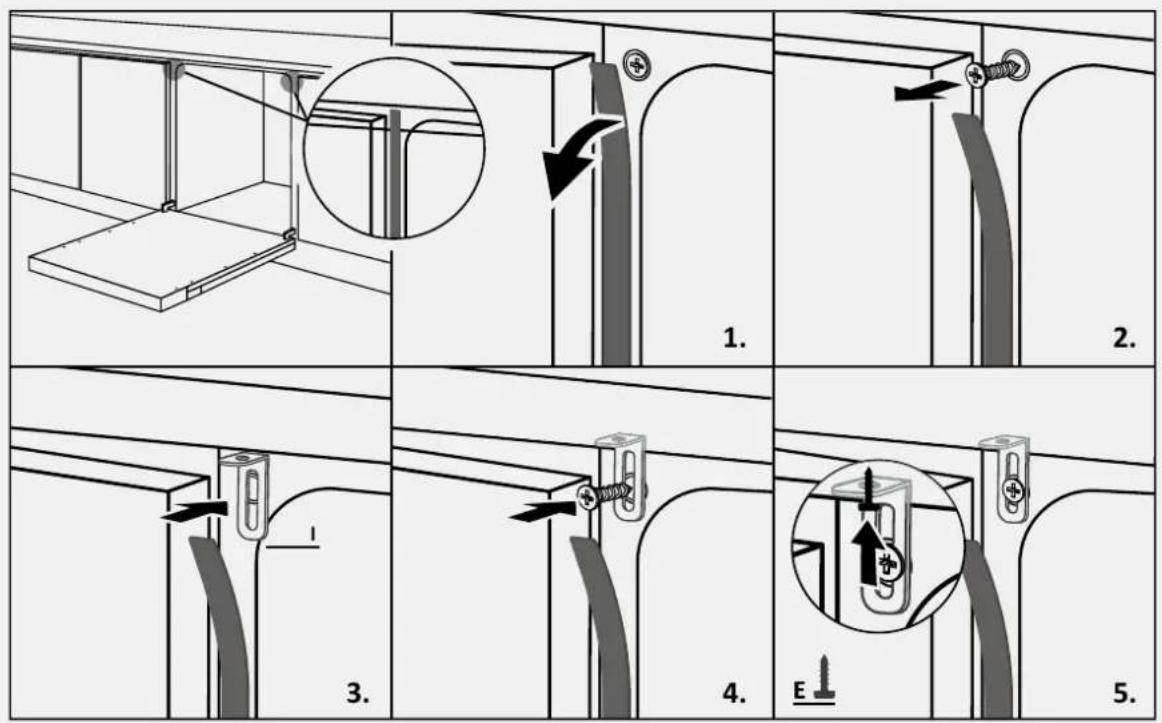

7.10 Mašīnas piestiprināšana virtuvei

Norādījumi trauku mazgājamās mašīnas piestiprināšanai pie blakus esošo skapīšu sāniem.

BRĪDINĀJUMS: Ja nevarat sāniski piestiprināt trauku mazgājamo mašīnu, izmantojiet komplektā iekļautos kronšteinus un piestipriniet to pie virsmas; esiet piesardzīgi, ja virsmas materiāls nav koks.

8 Pievienošana ūdens un elektrības tīklam

8.1 Savienojuma shēma

Uzstādīšanas shēma kolonna

BRĪDINĀJUMS: Pārliecinieties, ka ūdens spiediens ir starp 0,08 un 1 Mpa.

8.2 Drošības ierīces

Visas trauku mazgājamās mašīnas ir aprīkotas ar aizsardzību pret pārplūdi, kas darbības traucējumu gadījumā automātiski pārtrauc ūdens padevi un/vai novada lieko ūdeni.

Lai iegūtu vairāk informācijas, skatiet Lietotāja rokasgrāmatu.

Piegāde lietotājam

9

Instalēšanas beigās:

• Informējiet lietotāju par būtiskajām funkcijām;
• Informējiet lietotāju par visiem būtiskajiem drošas lietošanas un apstrādes aspektiem;
• Nododiet lietotājam piederumus un lietošanas un montāžas instrukcijas rūpīgai glabāšanai.

Pēc uzstādīšanas beigām noņemiet aizsargplēvi, lenti un visus citus iepakojuma materiālus un izņemiet pievienotos piederumus no trauku mazgājamās mašīnas iekšpuses.

Piezīme: Produkta faktiskais izskats ir atkarīgs no izvēlētā modeļa.

Trauku mazgājamās mašīnas demontāža

10

• Atvienojiet ierīci no elektrības un ūdens padeves;
• Atskrūvējiet stiprinājuma skrūves;
• Nedaudz paceliet ierīci un pilnībā izņemiet to;
• Šis izstrādājums nebojā mēbeles, kuras var izmantot arī ar jaunu sadzīves tehniku.

Šī rokasgrāmata ir paredzēta virtuves iekārtu ražotājiem, kuri montē šos produktus. Lai nodrošinātu drošību un sasniegtu vislabākos rezultātus, uzmanīgi izlasiet šo rokasgrāmatu, ieskaitot drošības instrukcijas, un saglabājiet to turpmākai uzziņai. Pirms turpināt montāžu, atzīmējiet sērijas numuru, jo tas var būt nepieciešams remonta gadījumā. Pārbaudiet, vai nav radušies bojājumi transportēšanas laikā, un konsultējieties ar tehniķi, ja jums ir šaubas, pirms lietošanas. Izņemiet un turiet visus iepakojuma materiālus prom no bērniem.

PIEZĪME: Šajā dokumentā sniegtās specifikācijas un attēli ir tikai informatīvi un var tikt mainīti bez iepriekšēja brīdinājuma.
