Type de produit	Lave-vaisselle encastrable
Marque	Hoover
Modèle	HI 6A2S3PSTA-80
Dimensions (H x L x P)	818 - 898 mm (réglable) x 600 mm x 570 mm
Poids	Environ 45 kg
Alimentation électrique	220-240 V, 50/60 Hz
Pression d'eau	0,08 - 1 MPa
Système de sécurité	Anti-débordement avec arrêt automatique
Réglage de hauteur	Pieds avant et arrière réglables
Installation	Encastrable, nécessite un panneau de cuisine
Bande anti-vapeur	Incluse, à installer sous le plan de travail
Niveau sonore	Environ 44 dB (estimation)
Capacité	12-14 couverts (estimation)
Consommation d'eau	Environ 10 L par cycle (estimation)
Consommation énergétique	Environ 1 kWh par cycle (estimation)
Programmes	Éco, Intensif, Rapide, etc. (estimation)
Fonctions spéciales	Séchage, départ différé (estimation)
Accessoires fournis	Vis de fixation, bande anti-vapeur, gabarit de perçage
Patte de fixation	Support pour fixation au plan de travail

FOIRE AUX QUESTIONS - HI 6A2S3PSTA-80 HOOVER

Quelles sont les dimensions du lave-vaisselle Hoover HI 6A2S3PSTA-80 ?

Les dimensions sont : hauteur réglable de 818 à 898 mm, largeur standard de 600 mm et profondeur d'environ 570 mm. Pour une installation correcte, le panneau de cuisine ne doit pas peser plus de 9 kg.

Quelle est la pression d'eau requise ?

La pression d'eau doit être comprise entre 0,08 MPa et 1 MPa. Vérifiez votre installation avant de raccorder le lave-vaisselle.

Comment installer la bande anti-vapeur ?

Appliquez la bande anti-vapeur fournie sous le plan de travail et sur les côtés des meubles adjacents. Cela protège les surfaces de l'humidité pendant l'utilisation.

Puis-je utiliser ce lave-vaisselle sans l'encastrer ?

Non, ce modèle est conçu exclusivement pour une installation encastrée. Utilisé libre, il pourrait causer des blessures ou des brûlures.

Comment régler la hauteur du lave-vaisselle ?

Inclinez l'appareil en soulevant l'arrière d'environ 10 cm, puis réglez le pied arrêté par l'avant. Ensuite, ajustez les pieds avant directement. Le lave-vaisselle doit être de niveau pour que la porte ferme correctement.

Quel est le système de sécurité anti-débordement ?

Le lave-vaisselle est équipé d'un dispositif qui arrête automatiquement l'arrivée d'eau ou évacue l'excédent en cas de dépassement du niveau normal, évitant ainsi les inondations.

Comment fixer le panneau de cuisine ?

Mesurez la distance entre le bord supérieur des portes adjacentes, reportez-la sur le panneau, utilisez le gabarit de perçage fourni, puis fixez le panneau au lave-vaisselle avec les vis. Assurez-vous que le panneau est bien inséré avant de serrer.

Que faire en cas de fuite d'eau ?

Le système anti-débordement se déclenche automatiquement. Si une fuite se produit malgré tout, coupez l'alimentation en eau et débranchez l'appareil, puis contactez le service d'assistance.

Puis-je installer ce lave-vaisselle sous une plaque de cuisson ?

Non, il est interdit d'installer le lave-vaisselle sous une plaque de cuisson. Éloignez-le des sources de chaleur comme les radiateurs ou les poêles.

Où trouver des pièces détachées pour ce modèle ?

Contactez le service client Hoover ou un centre agréé. La notice mentionne que certaines réparations peuvent nécessiter le numéro de série. Conservez ce numéro.

MODE D'EMPLOI HI 6A2S3PSTA-80 HOOVER

Ce manuel d'installation est destiné aux fabricants de cuisines qui accueilleront ces produits. Pour garantir la sécurité et obtenir les valeurs résultats, lisez attentivement ce manuel, y compris les instructions de sécurité, et conservez-le pour référence future. Avant de procéder à l'installation, notez le numéro de série, car il pourrait être nécessaire en cas de réparation. Vérifiez tout dommage lors du transport et consultez un technicien en cas de doute avant utilisation. Gardez toujours tous les matériaux d'emballage hors de portée des enfants.

• REMARQUE: Les caractéristiques et les images contenues dans ce document sont données à titre indicatif et peuvent être modifiées sans préavis.

1 Vis de sécurité pour l'installation p.2-3 2 Du installer le lave-vaisselle p.3 3 Dimensions du lave-vaisselle 4 Vidéoinstallation étape par étape p.6 5 Dutils pour l'installation 6 Dimensions d'encastrement p.7 7 Instructions pour l'installation du lave-vaisselle p.8 - 17 7.1 Installation de la bande anti-vapeur 7.2 Réglage de la hauteur 7.3 Réglage du pied arrêté 7.4 Réglage de la hauteur des pieds avant 7.5 Réglage de l'inclinaison 7.6 Insertion dans le encastré 7.7 Fixation des pieds avant 7.8 Préparation du panneau 7.9 Installation du panneau 7.10 Fixation de la machine à la cuisine 8 Connexion au réseau d'eau et électrique p.18 - 19 8.1 Schéma de connexion 8.2 Dispositifs de sécurité 9 Livraison à l'utilisateur p.19 10 Démontage du lave-vaisselle p.19

1 Avis de sécurité pour l'installation

Veuillez tirer ces instructions avant de commencer l'installation du produit. Notre sécurité est très importante pour nous. Lisez attentivement ces informations avant d'utiliser le produit.

• L'installation doit être effectuée par un technicien qualifié connaissant et respectant les lois en vigueur dans le pays d'installation ainsi que les instructions du fabricant;
• Si une assistance du fabricant est requise pour corriger des défauts dus à une mauvaise installation, cette assistance n'est pas couverte par la garantie;
• Retirez le matériel d'emballage avant de mettre l'appareil en marche;
• Après avoir déballé le produit, vérifie qu'il n'est pas endommagé et, en cas de problème, contactez le centre d'assistance avant de procéder à l'installation et ne le branchez pas au réseau électrique;
• Un produit endommagé peut provoquer un court-circuit, une décharge électrique, un début d'incendie et d'autres dangers;
• Vérifiez si l'emballage contient des accessoires ou du matériel annexe (sachets avec vis, documents, brochures, etc.) et, le cas échéant, retirez-les et conservez-les;
• Une mauvaise installation peut causer des dommages ou des blessures à des personnes, des animaux ou des biens. Le fabricant ne peut être tenu responsable de tels dommages ou blessures;
• L'utilisation en toute sécurité est garantie uniquement si l'installation a été réalisée correctement conformément à ces instructions. En cas de dommages dus à un montage incorrect, la responsabilité incombe à l'installateur;
• Lors de l'installation, l'appareil ne doit pas être raccordé au réseau électrique;
• Il est recommandé de porter des gants de protection lors de l'installation pour éviter les blessures par coupure;
• En cas d'installation incorrecte, de manipulation de l'appareil ou de raccordement non conforme, la garantie du produit devient caduque; Assurez-vous qu'après l'encastrement, le cable d'alimentation du produit ne soit pas accessible;
• Après l'installation, le cable d'alimentation ne doit pas entrer en contact avec les parties mobiles des composants de la cuisine (par exemple un tiroir) et ne doit pas être soumis à des contraintes mécaniques;
• Lors de la remise du produit à l'utilisateur final, le technicien doit s'assurer qu'il a été correctement installé;
• Ne raccordez pas le produit au réseau électrique tant que le panneau avant n'a pas été complètement installé. Sinon, il peut y avoir un danger électrique;
• Faites attention lors du transport, le produit est lourd;
• Avant de commencer l'installation, vérifiez toutes les dimensions du produit enregistré en les comparant avec les instructions conte
• Appliquez le film protecteur, fourni dans le kit d'installation, sous le plan de travail et sur les meubles environnants. Ce film protège les meubles de l'humidité;
• Faites attention lors de l'ouverture et de la fermeture du produit;
• Une mauvaise installation peut entraîner le basculement du produit;
• Le produit doit être de niveau pour fonctionner correctement, sinon la porte ne se fermera pas correctement, ce qui entraînera la sortie de vapeur chaude.

Où installer le lave-vaisselle

• Installez et utilisez ce produit dans un environnement fermé, couvert, sec et bien ventilé; N'installez pas le produit dans des zones ouvertes exposées aux intempéries; Montez le produit à proximité d'une prise électrique;
• Utilisez le produit uniquement s'il est encastré, sinon vous risquez des blessures et des brûlures;
• N'installez pas le lave-vaisselle sous une plaque de cuisson; N'installez pas le produit à proximité de sources de chaleur (radiateurs, poêles, etc.);
• Ne placez pas le produit sur des tapis ou des surfaces similaires;
• Placez le produit sur une surface propre, plane et solide.

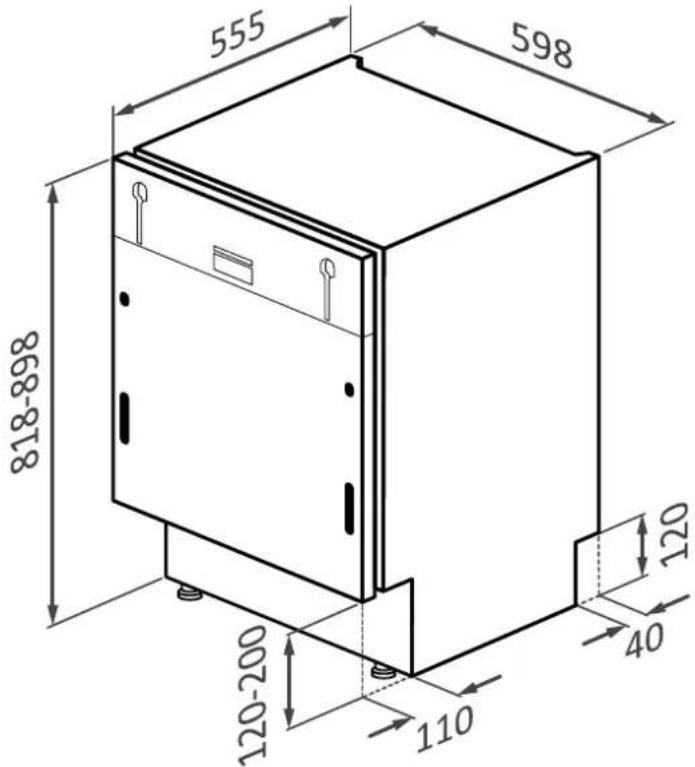

3 Dimensions du lave-vaisselle

Dimensions en mm

Vue axonométrique frontale du produit

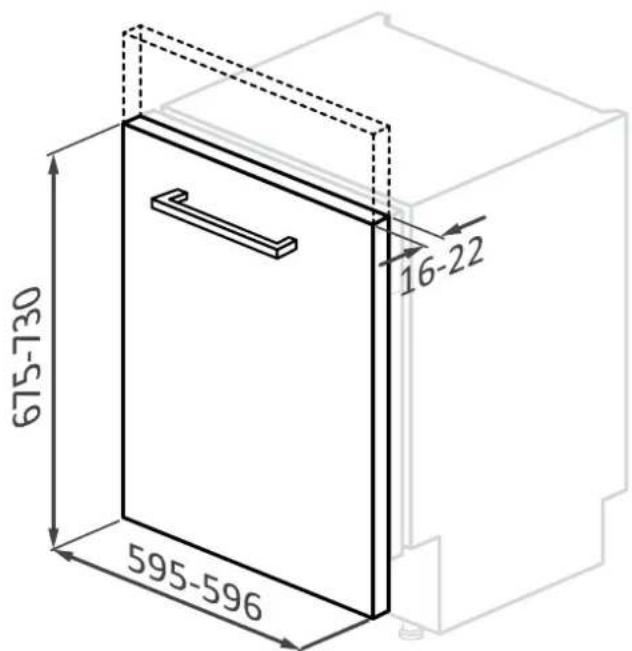

Vue axonométrique frontale avec porte de cuisine

ATTENTION: si le panneau de cuisine pèse plus de 9 kg, contactez le service client.

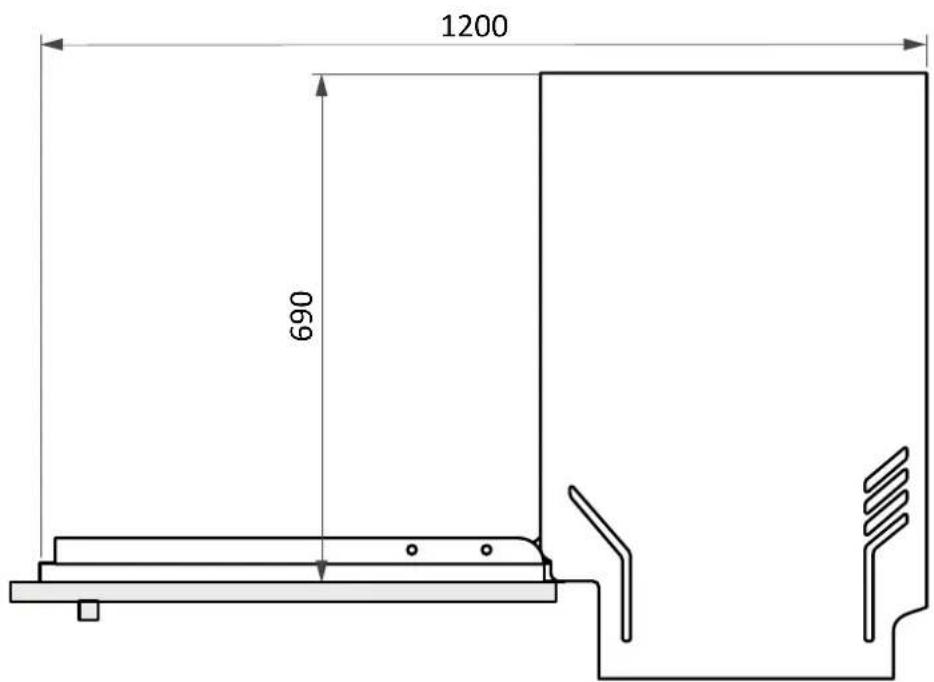

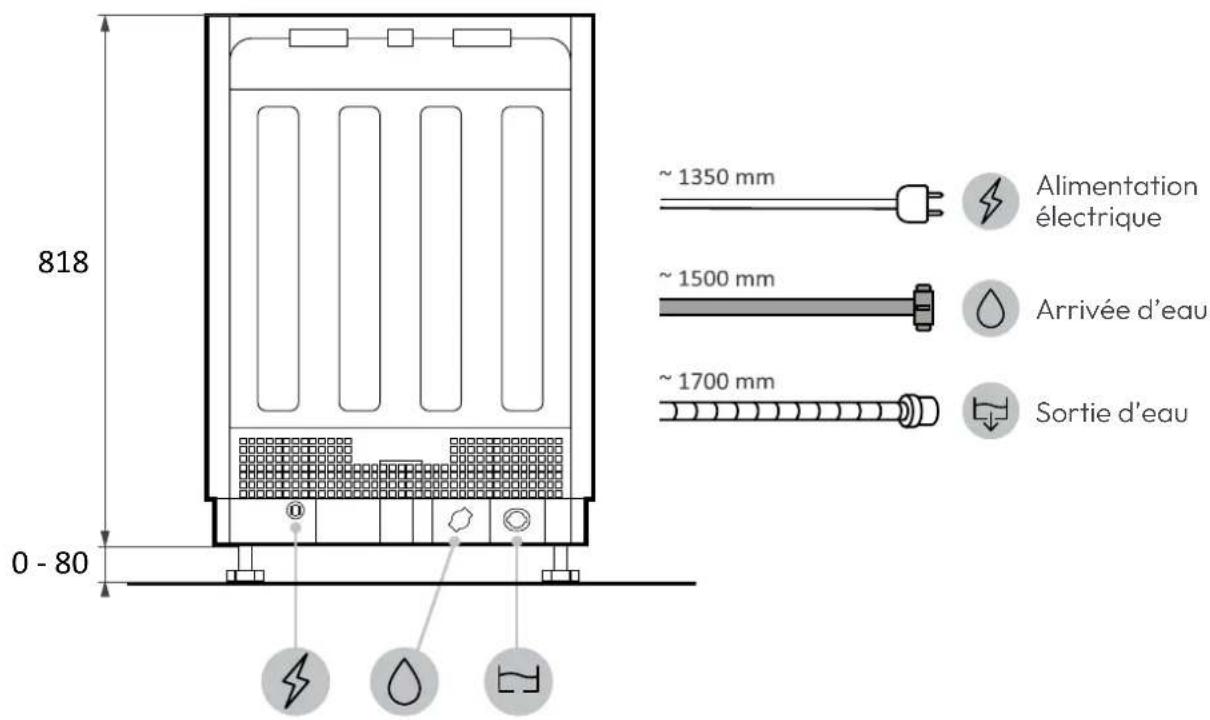

Dimensions en mm

Vue arrière

Vuelatérale

4 Vidéo d'installation étape par étape

Vous pouvez visionner la vidéo d'installation du produit en scannant le code QR:

ou en cliquant sur le lien suivant

Outils fournis avec le produit A 03,9x38

B 4X13

C 4X15

D 03,5X16

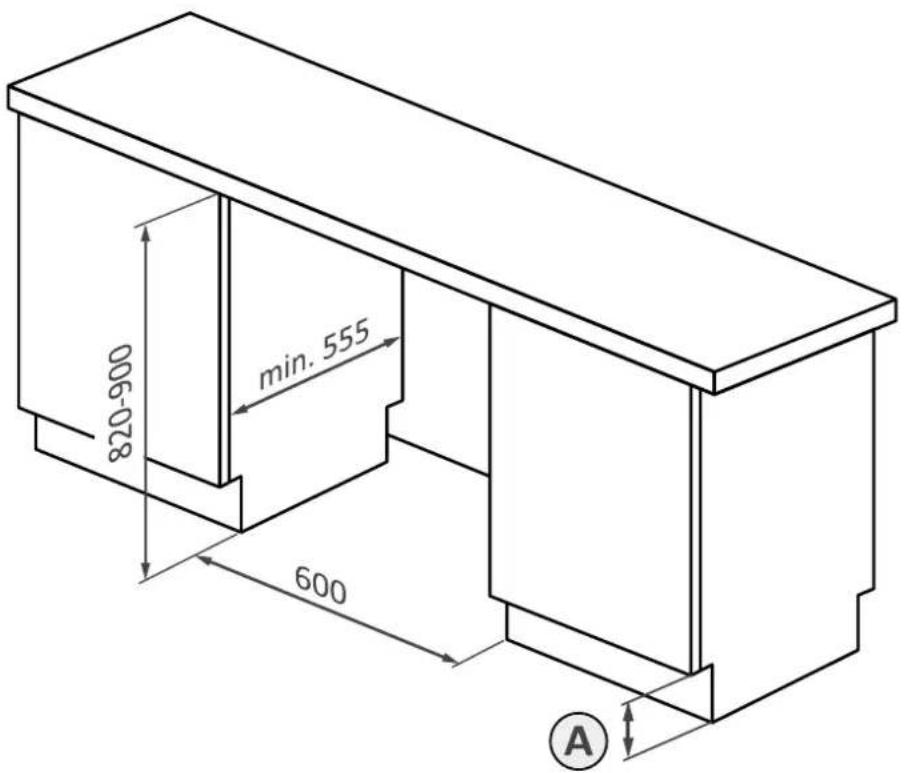

Dimensions en mm

Vue axonométrique

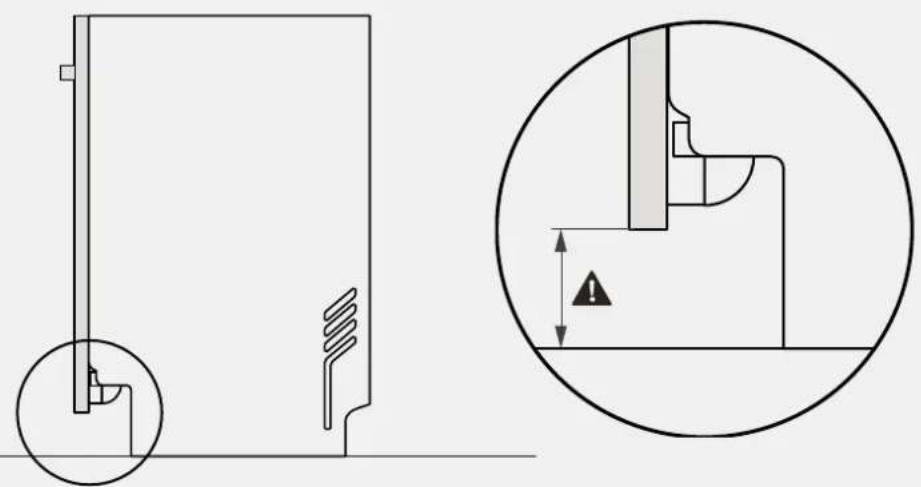

ATTENTION: La hauteur minimale du lave-vaisselle est de 818 mm; dans ce cas, la distance entre la porte de la cuisine et le sol doit être comprise entre 90 et 120 mm. Si le lave-vaisselle est surélevé (max. 898 mm), la distance entre la porte et le sol doit également augmenter proportionnellement, jusqu'à un maximum compris entre 170 et 200 mm.

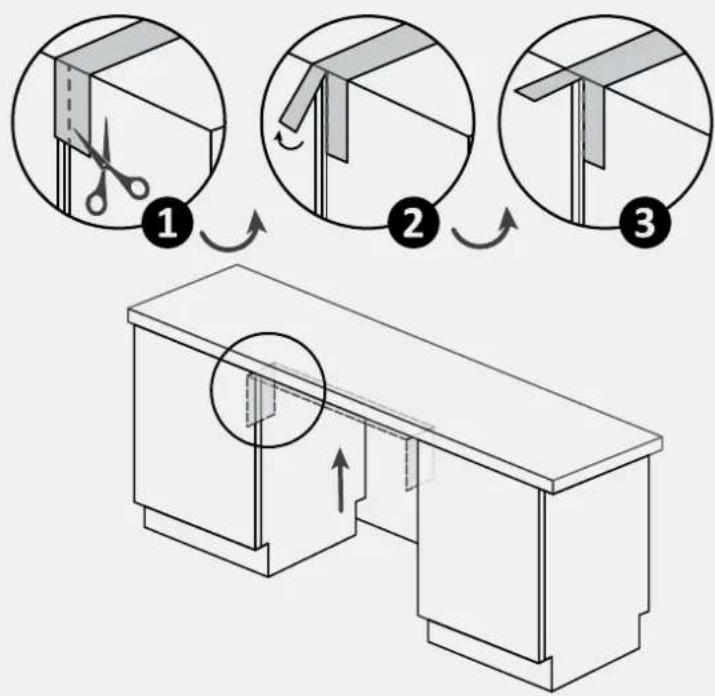

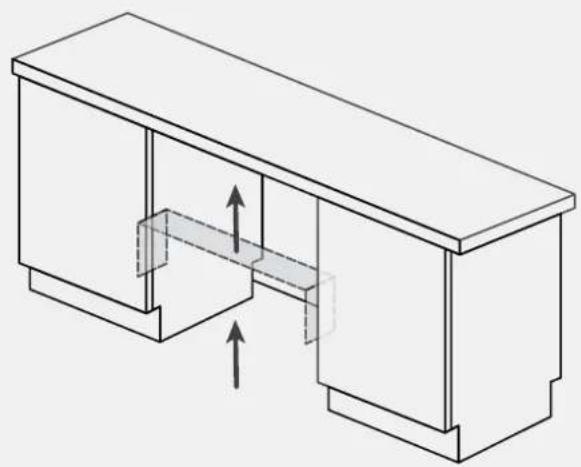

7.1 Installation de la bande anti-vapeur

Applique la bande sous le plan de travail et sur les côtés des meubles adjacent.

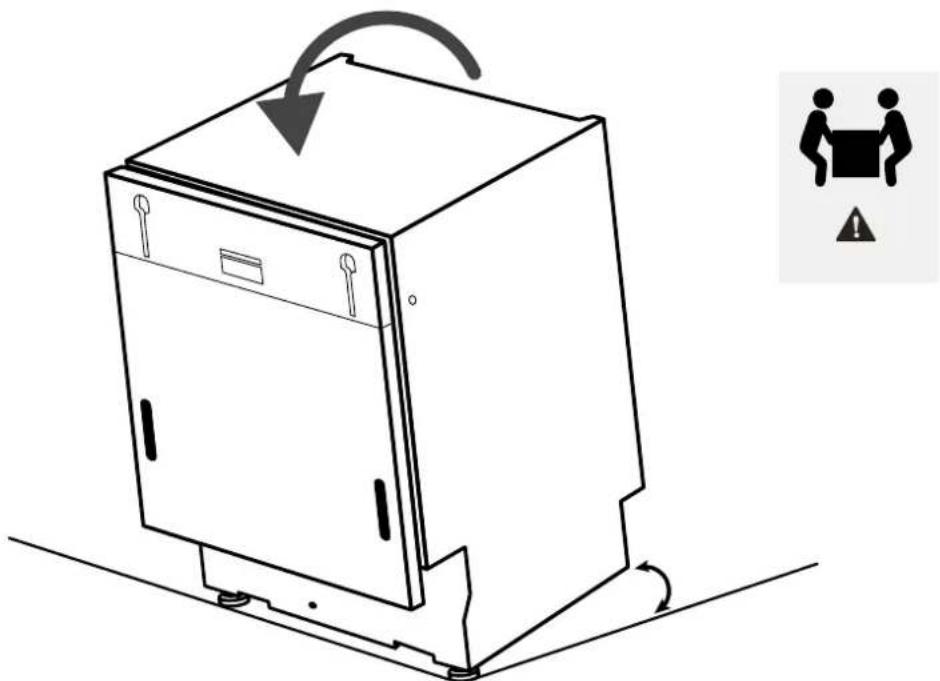

7.2 Réglage de la hauteur

Inclinez le lave-vaisselle en soulevant l'arrière d'environ 10 cm.

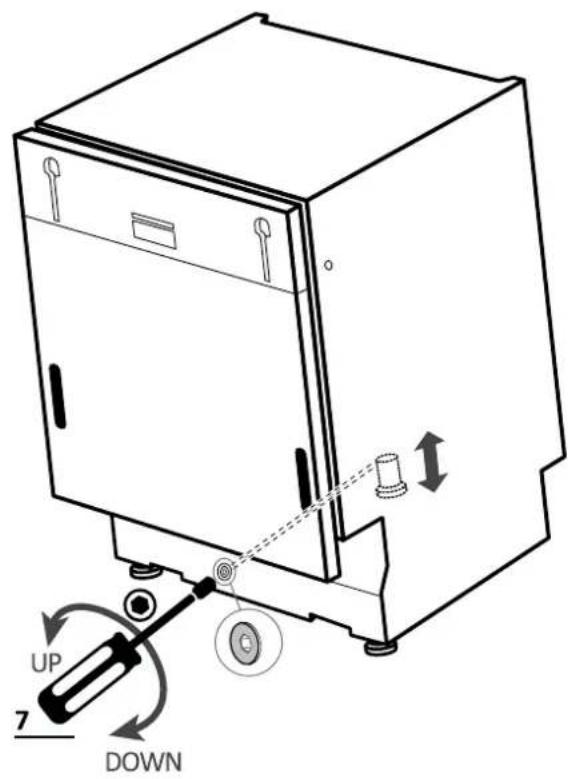

7.3 Réglage du pied arrêté

Régler la hauteur du pied arrêté depuis l'avant de la machine comme indiqué.

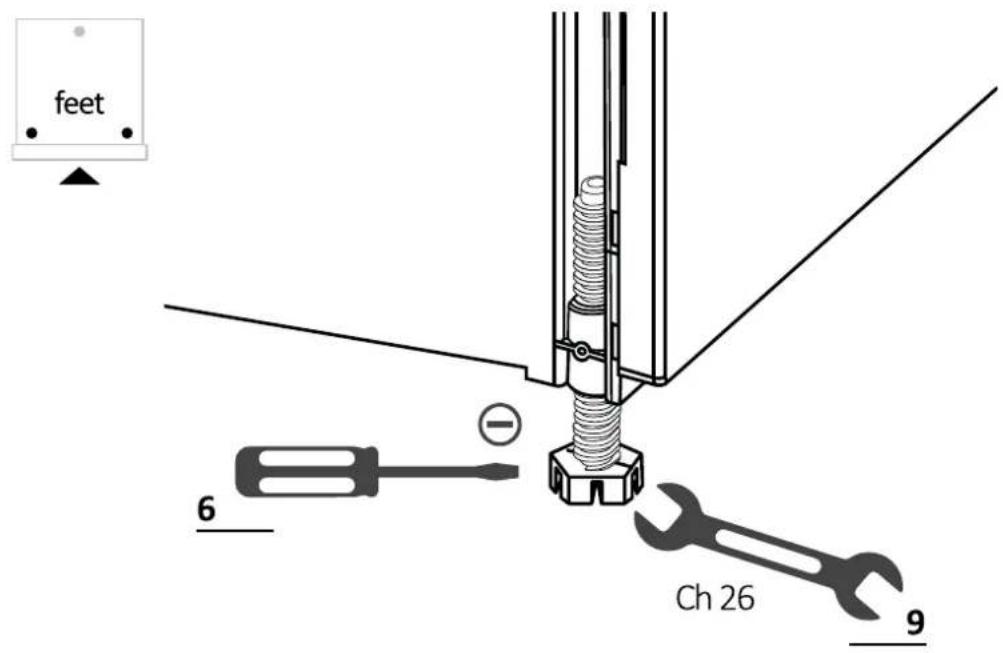

7.4 Réglage de la hauteur des pieds avant

Agir directement sur les pieds avant. Si nécessaire, soulever légèrement le lave-vaisselle.

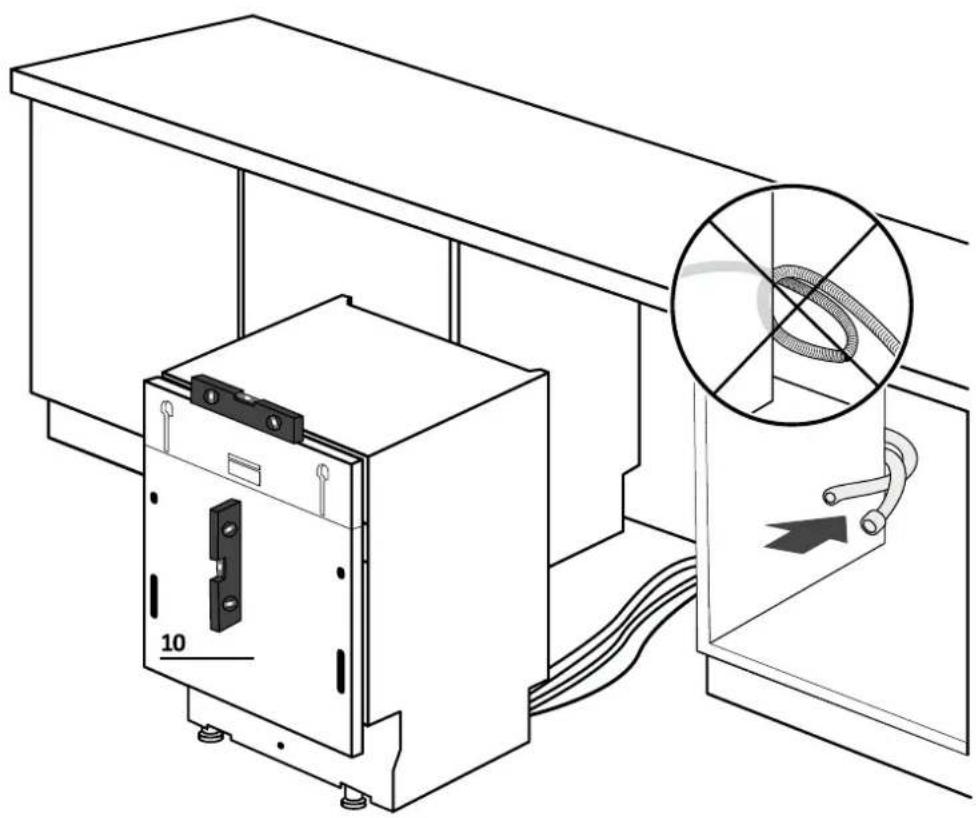

7.5 Réglage de l'inclinaison

Mettre le lave-vaiselle de niveau par rapport aux plans vertical et horizontal.

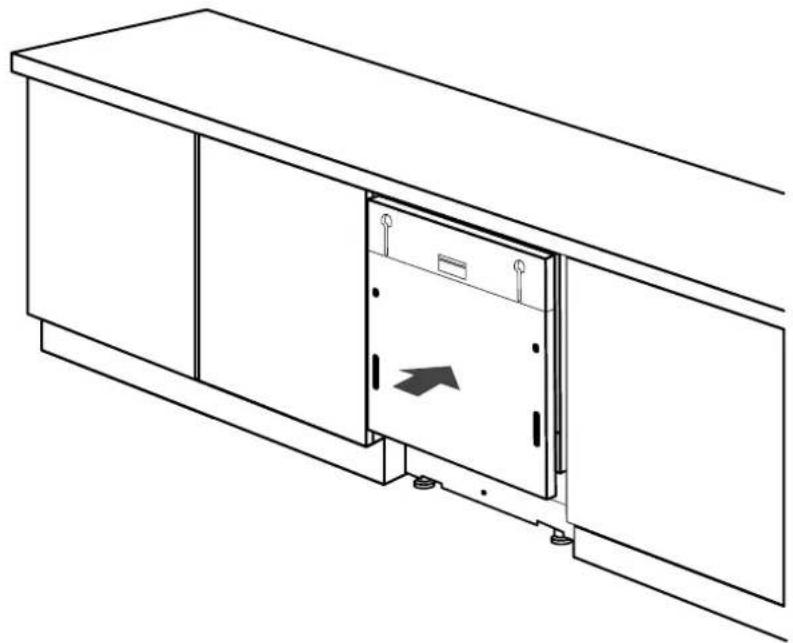

7.6 Insertion dans le compartiment encastré

Insérer le lave-vaisselle dans le compartiment d'encastrement et vérifier les dimensions et les tolérances.

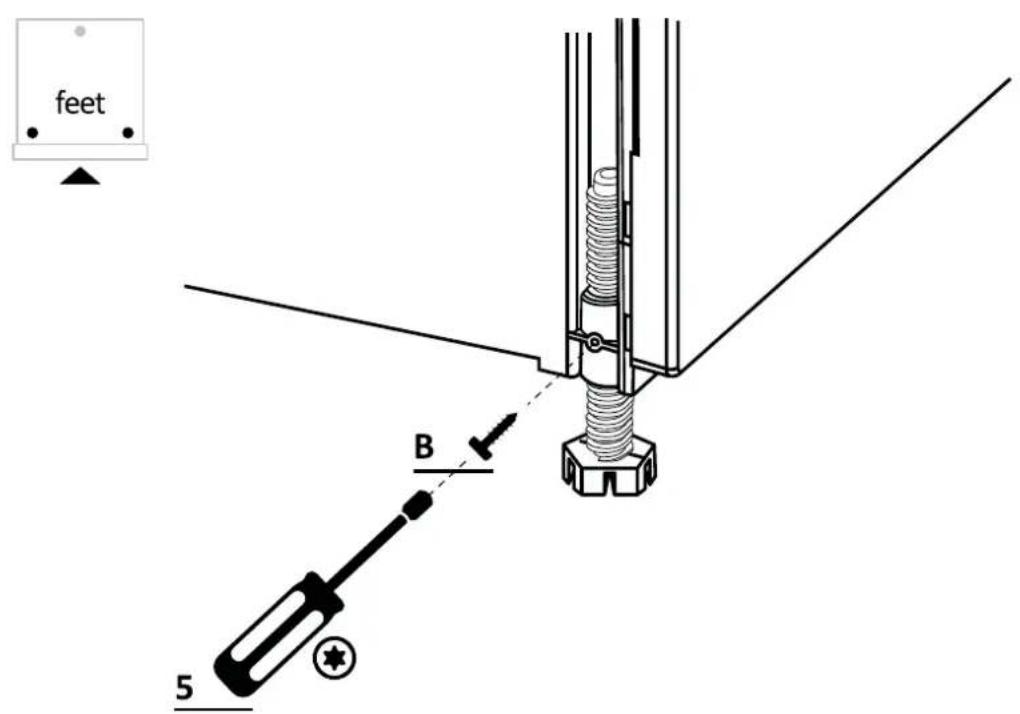

7.7 Fixation des pieds avant

Après avoir vérifié toutes les dimensions, fixer définitivement les pieds avant afin qu'ils ne se desserrent pas avec le temps. Cette opération peut également être effectuée après la pose du panneau de cuisine.

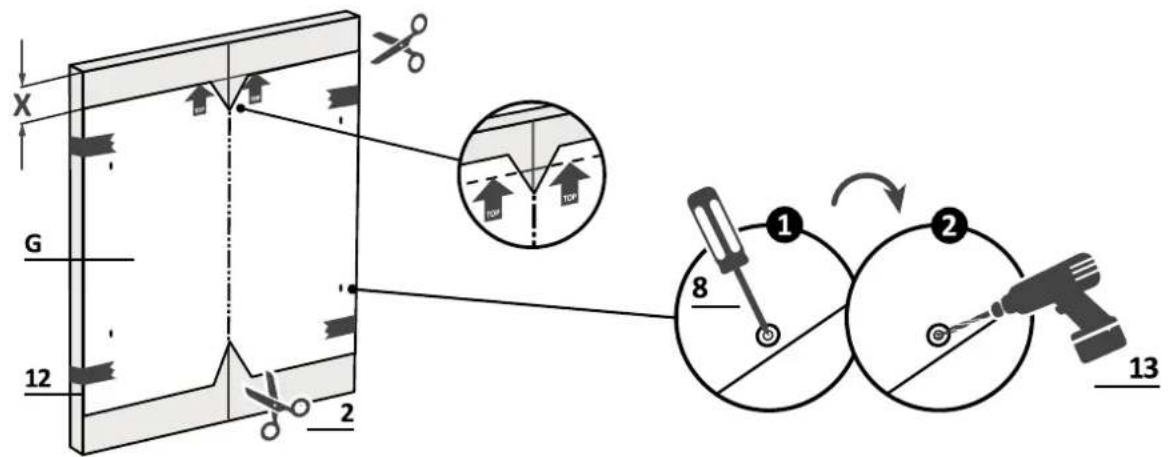

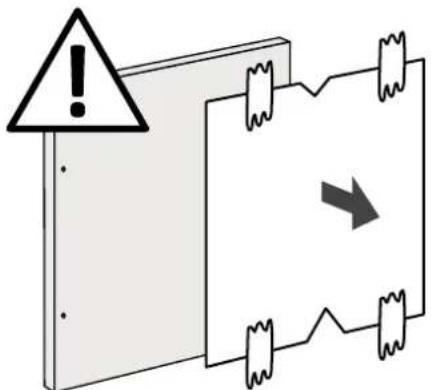

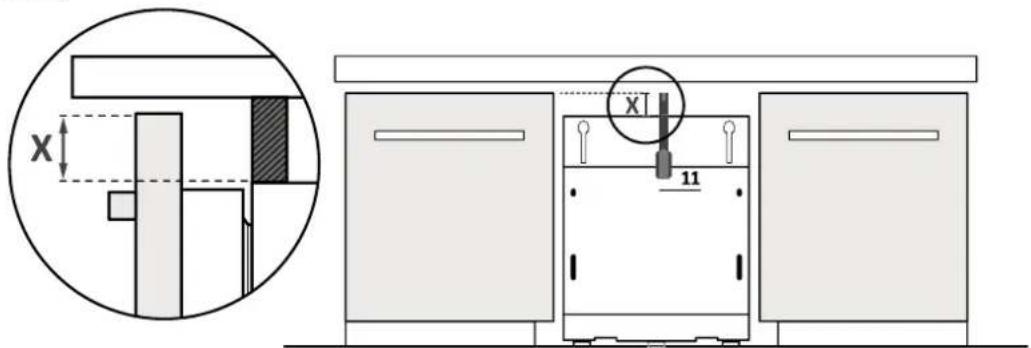

7.8 Préparation du panneau

Mesurez la distance entre le bord supérieur des portes adjacentes et le lave-vaisselle;

Reporter la mesure sur le panneau de cuisine et repérer le centre ;

Appliquez le gabarit de perçage et suivez les instructions fournies;

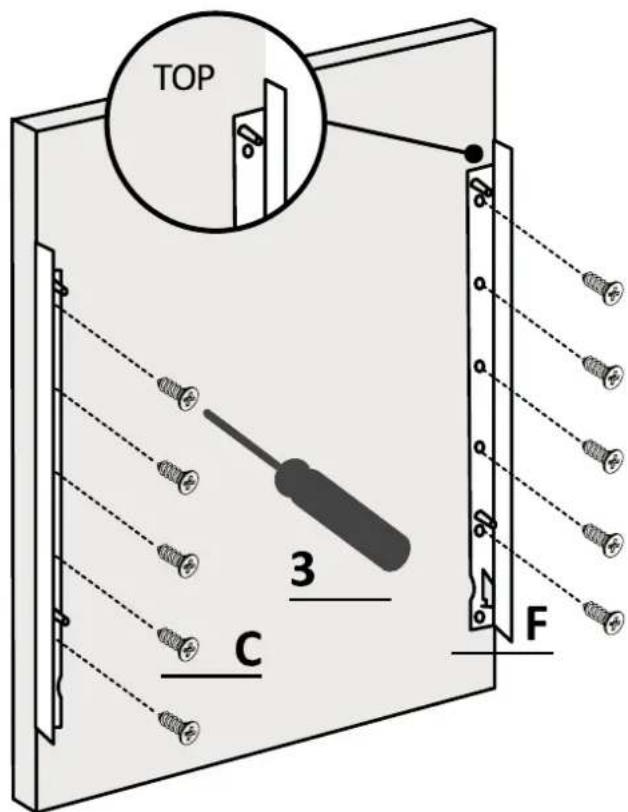

7.8 Préparation du panneau

Retirer le gabarit et poser les accessoires.

ATTENTION: Évitez que la tête des vis dépasse à l'arrière du panneau lors de l'installation de la poignée.

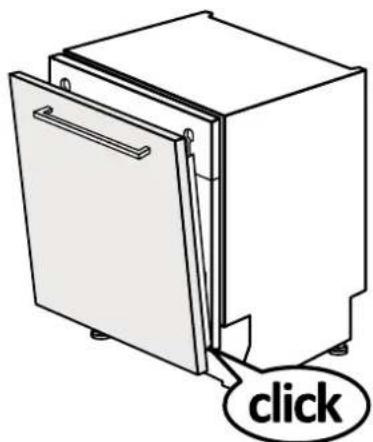

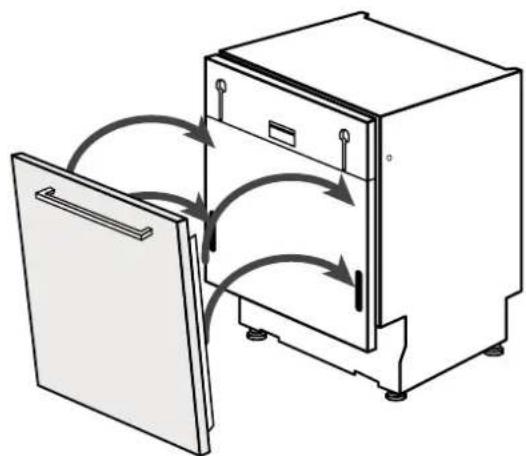

7.9 Installation du panneau

Fixer le panneau au lave-vaisselle;

Fixer le panneau à la partie inférieure du lave-vaisselle;

Fixer le panneau à la partie supérieure du lave-vaisselle;

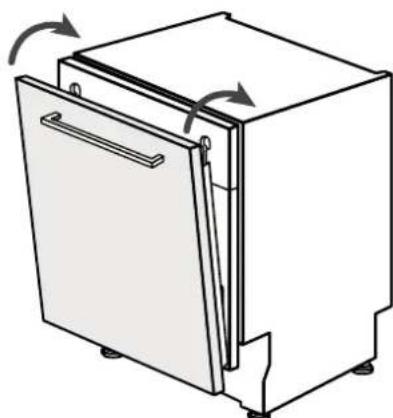

7.9 Installation du panneau

Ouvrez la porte du lave-vaisselle en maintenant la partie inférieure du panneau de cuisine, puis dévissez les vis inférieures;

Assurez-vous que le panneau est complètement inséré; fixez le panneau de cuisine au lave-vaisselle à l'aide des vis fournies.

7 Instructions pour l'installation du lave-vaisselle

ATTENTION: Connectez maintenant le lave-vaisselle au réseau d'eau et d'électricité, en suivant les instructions du chapitre 8.

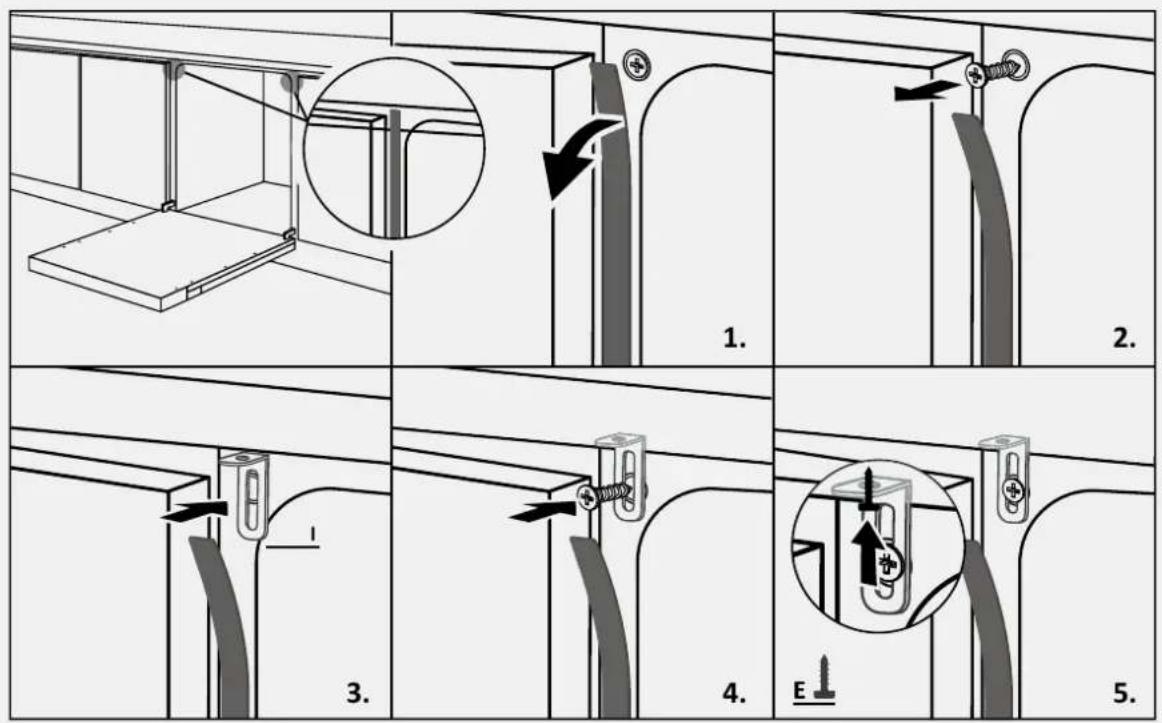

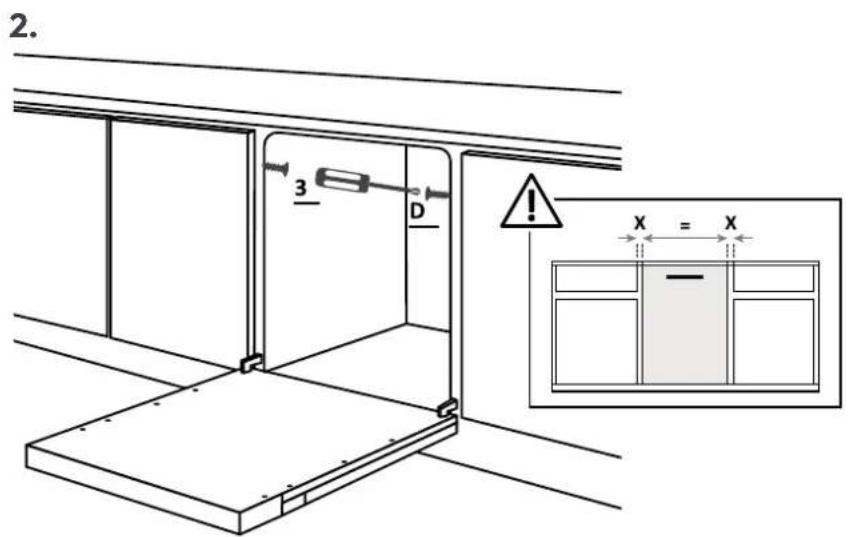

7.10 Fixation de la machine à la cuisine

Instructions pour fixer le lave-vaisselle latéralement aux meubles adjacents

ATTENTION: Si vous ne pouvez pas fixer le lave-vaisselle latéralement, utilisez les supports fournis et fixez-le au plan de travail; faites attention si le matériel du plan de travail n'est pas du bois.

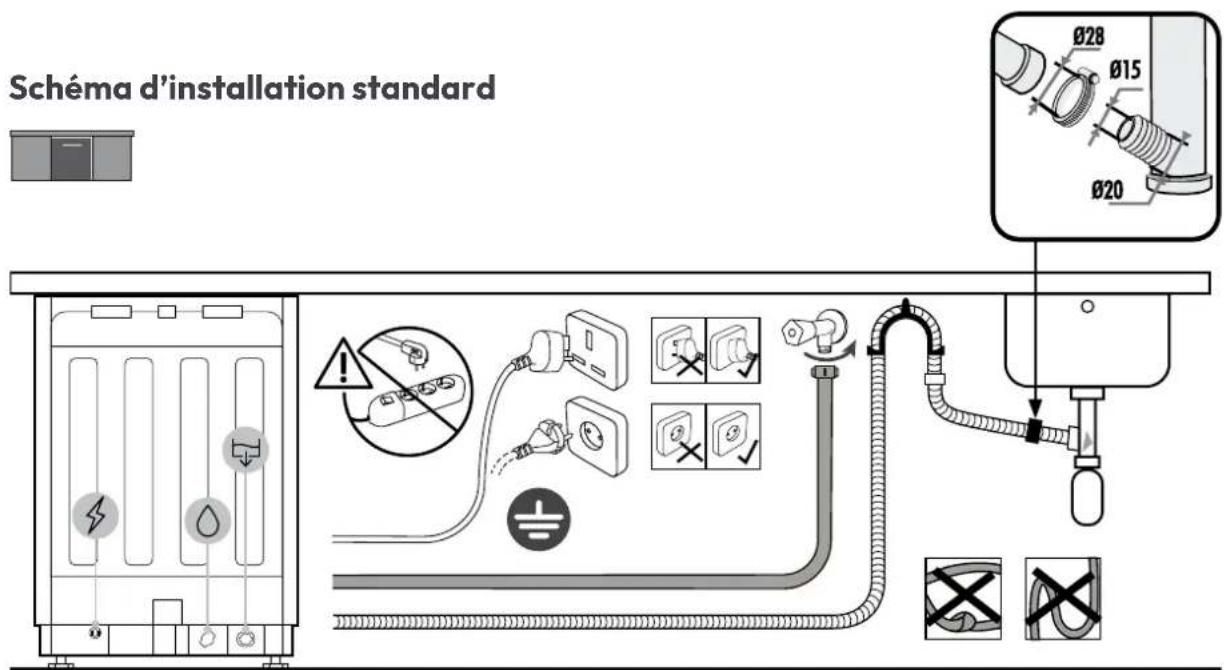

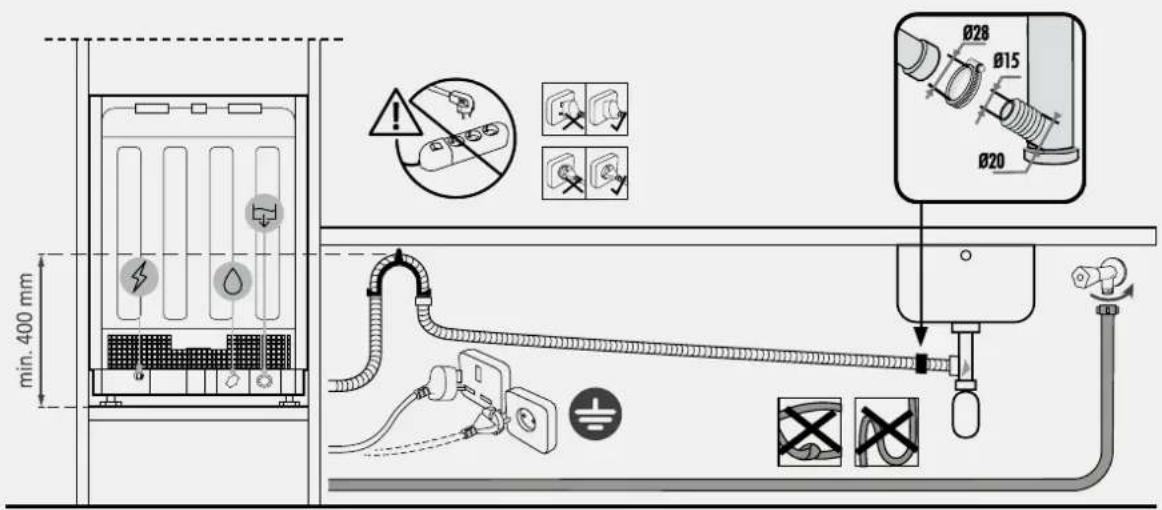

8.1 Schéma de connexion

Schéma d'installation en colonne

ATTENTION: Assurez-vous que la pression de l'eau est comprise entre 0,08 Mpa et 1 Mpa.

8.2 Dispositifs de sécurité

Tous les lave-vaisselle sont équipés d'un dispositif de sécurité anti-débordement qui, en cas de dépassement du niveau d'eau normal à cause d'un dysfonctionnement, arrête automatiquement l'arrivée d'eau et/ou évacue l'excédent.

Pour plus d'informations, veuillez vous référer au manuel d'utilisation.

Remise à l'utilisateur

• Informer l'utilisateur des fonctions essentielles;
• Informer l'utilisateur de tous les aspects importants pour la sécurité de l'utilisation et de la manipulation;
• Remettre à l'utilisateur les accessoires et les instructions d'utilisation et de montage à conserver soigneusement.

À la fin de l'installation, retirez le film protecteur, le ruban adhésif et tous les autres matériaux d'emballage et sortez les accessoires fournis de l'intérieur du lave-vaisselle.

REMARQUE: L'apparence réelle du produit dépend du modèle choisi.

Démontage du lave-vaisselle

• Débrancher le produit du réseau électrique et hydraulique;
• Dévisser les vis de fixation;
• Soulevez légèrement le produit et retirez-le complètement;
• Ce produit n'endommage pas le meuble, qui pourrait également être utilisé avec un nouvel appareil électroménager.

Démontage du lave-vaisselle

Vue axonométrique frontale du produit

Nastroje dodané s produit A 03,9X38

B 04X13

C 4X15

D 03,5X16

Rozmery v mm

Nastres dodanés produit A 03,9X

B 04X13

C 4X15

D 03,5X16

Méretek mm-ben
