Termék típusa	Beépíthető mosogatógép
Márka	Hoover
Modell	HI 6A2S3PSTA-80
Méretek (M x Szé x Mé)	818 - 898 mm (állítható) x 600 mm x 570 mm
Súly	Körülbelül 45 kg
Elektromos tápellátás	220-240 V, 50/60 Hz
Víznyomás	0,08 - 1 MPa
Biztonsági rendszer	Automatikus leállítású túlfolyásvédelem
Magasságállítás	Állítható első és hátsó lábak
Telepítés	Beépíthető, konyhabútort igényel
Gőzzáró szalag	Mellékelve, a munkalap alá szerelendő
Zajszint	Körülbelül 44 dB (becslés)
Kapacitás	12-14 személyes (becslés)
Vízfogyasztás	Körülbelül 10 L/ciklus (becslés)
Energiafogyasztás	Körülbelül 1 kWh/ciklus (becslés)
Programok	Öko, Intenzív, Gyors stb. (becslés)
Speciális funkciók	Szárítás, késleltetett indítás (becslés)
Tartozékok	Rögzítőcsavarok, gőzzáró szalag, fúrási sablon
Rögzítő lemez	Támaszték a munkalapra történő rögzítéshez

Gyakran ismételt kérdések - HI 6A2S3PSTA-80 HOOVER

Mekkorák a Hoover HI 6A2S3PSTA-80 mosogatógép méretei?

A méretek: állítható magasság 818-898 mm, standard szélesség 600 mm és mélység körülbelül 570 mm. A helyes telepítéshez a konyhabútor panel súlya nem haladhatja meg a 9 kg-ot.

Milyen víznyomás szükséges?

A víznyomás 0,08 MPa és 1 MPa között legyen. Ellenőrizze a telepítést a mosogatógép csatlakoztatása előtt.

Hogyan kell felszerelni a gőzzáró szalagot?

Helyezze fel a mellékelt gőzzáró szalagot a munkalap alá és a szomszédos bútorok oldalára. Ez védi a felületeket a nedvességtől használat közben.

Használhatom ezt a mosogatógépet beépítés nélkül?

Nem, ez a modell kizárólag beépített telepítésre készült. Szabadon használva sérülést vagy égést okozhat.

Hogyan kell beállítani a mosogatógép magasságát?

Döntse meg a készüléket a hátuljának körülbelül 10 cm-rel történő megemelésével, majd állítsa be a rögzített lábat elölről. Ezután közvetlenül állítsa be az első lábakat. A mosogatógépnek vízszintesnek kell lennie, hogy az ajtó megfelelően zárjon.

Milyen a túlfolyásgátló biztonsági rendszer?

A mosogatógép egy olyan eszközzel van felszerelve, amely automatikusan leállítja a vízellátást vagy eltávolítja a felesleget, ha a normál szint túllépése történik, így megelőzve az áradást.

Hogyan kell rögzíteni a konyhabútor panelt?

Mérje meg a szomszédos ajtók felső széle közötti távolságot, vigye át a panelra, használja a mellékelt fúrási sablont, majd rögzítse a panelt a mosogatógéphez a csavarokkal. Győződjön meg róla, hogy a panel megfelelően be van helyezve a meghúzás előtt.

Mit kell tenni vízszivárgás esetén?

A túlfolyásgátló rendszer automatikusan bekapcsol. Ha ennek ellenére szivárgás történik, zárja el a vízellátást és húzza ki a készüléket, majd lépjen kapcsolatba az ügyfélszolgálattal.

Felszerelhetem ezt a mosogatógépet egy főzőlap alá?

Nem, tilos a mosogatógépet főzőlap alá telepíteni. Tartsa távol a hőforrásoktól, mint például a radiátorok vagy kályhák.

Hol találok alkatrészeket ehhez a modellhez?

Lépjen kapcsolatba a Hoover ügyfélszolgálatával vagy egy hivatalos szervizzel. A használati útmutató említi, hogy egyes javításokhoz szükség lehet a sorozatszámra. Őrizze meg ezt a számot.

HASZNÁLATI ÚTMUTATÓ HI 6A2S3PSTA-80 HOOVER

Ez a telepítési kézikönyv azoknak a konyhagyártóknak szól, akik ezeket a termékeket beépítik. A biztonság és a legjobb eredmények elérése érdekében olvassa el figyelmesen ezt a kézikönyvet, beleértve a biztonsági utasításokat is, és őrizze meg jövőbeni hivatkozás céljából. A telepítés megkezdése előtt jegyezze fel a sorozatszámot, mivel javítás esetén szükség lehet rá. Ellenőrizze a szállítás során esetlegesen keletkezett sérüléseket, és ha kétségei vannak, használat előtt kérje ki egy technikus véleményét. Mindig tartsa a csomagolóanyagokat gyermekektől távol.

Megjegyzés: A jelen dokumentumban szereplő jellemzők és képek kizárólag tájékoztató jellegűek, és előzetes értesítés nélkül változhatnak.

Tartalomjegyzék

1 Telepítési biztonsági figyelmeztetések p.2-3 2 Hová kell felszerelni a mosogatógépet p.3 3 Mosogatógép méretei p.4-5 4 Lépésről lépésre telepítési videó p.6 5 Eszközök a telepítéshez p.6 6 Beépítési méretek p.7 7 Útmutatások a mosogatógép telepítéséhez p.8 - 17

7.1 A páraellenes szalag felszerelése 7.2 Magasságállítás 7.3 A hátsó láb beállítása 7.4 Az első lábak magasságának beállítása 7.5 Dőlésszög-állítás 7.6 Behelyezés a beépítőnyílásba 7.7 Az első lábak rögzítése 7.8 A panel előkészítése 7.9 A panel felszerelése 7.10 A gép rögzítése a konyhához

8 Csatlakozás a víz- és elektromos hálózathoz p.18 - 19

8.1 Csatlakozási diagram 8.2 Biztonsági eszközök

9 Átadás a felhasználónak p.19 10 Mosogatógép szétszerelése p.19

1 Telepítési biztonsági figyelmeztetések

Kérjük, olvassa el ezeket az utasításokat a termék telepítése előtt. Az Ön biztonsága nagyon fontos számunkra. Használat előtt figyelmesen olvassa el ezeket az információkat.

• A telepítést szakképzett szerelőnek kell elvégeznie, aki ismeri és betartja a telepítés országában érvényes jogszabályokat és gyártó utasításait; Ha a hibás telepítésből eredő meghibásodások elhárításához a gyártó segítségére van szükség, az nem tartozik a garancia hatálya alá; Távolítsa el a csomagolóanyagot, mielőtt üzembe helyezné a készüléket;
• A termék kicsomagolása után ellenőrizze, hogy nem sérült-e, és ha problémát talál, vegye fel a kapcsolatot a szervizzel az üzembe helyezés előtt, és ne csatlakoztassa az elektromos hálózathoz;
• A sérült termék rövidzárlatot, áramütést, tűzveszélyt és egyéb veszélyeket okozhat; Ellenőrizze, hogy a csomagolás tartalmaz-e tartozékokat vagy kiegészítő anyagokat (csavaros zacskók, dokumentumok, brosúrák stb.), és szükség esetén távolítsa el és őrizze meg azokat;
• A helytelen telepítés sérüléseket vagy károkat okozhat embereknek, állatoknak vagy tárgyaknak. A gyártó nem tehető felelőssé az ilyen károkért vagy sérülésekért;
• A biztonságos használat csak akkor garantált, ha a telepítés a jelen utasításoknak megfelelően történik. Helytelen szerelés esetén a felelősség a szerelőt terheli.
• A készüléket nem szabad az elektromos hálózathoz csatlakoztatni a telepítés során;
• A telepítés során javasolt védőkesztyű viselése a vágási sérülések elkerülése érdekében;
• Helytelen telepítés, a készülék megbontása vagy nem megfelelő csatlakoztatás esetén a termék garanciája érvényét veszti; Győződjön meg róla, hogy a termék tápkábele a beépítés után ne legyen hozzáférhető;
• A szerelés után a tápkábel nem érintkezhet a konyhai elemek mozgó részeivel (pl. fiókkal), és nem lehet kitéve mechanikai igénybevételnek; A termék végfelhasználónak történő átadásakor a technikusnak meg kell győződnie arról, hogy az helyesen van telepítve;
• Ne csatlakoztassa a terméket az elektromos hálózathoz, amíg az elülső panel teljesen nincs felszerelve. Ellenkező esetben áramütés veszélye áll fenn; Legyen óvatos szállítás közben, a termék nehéz;
• A telepítés megkezdése előtt ellenőrizze a beépített rekesz minden méretét, és hasonlítsa össze a kézikönyvben szereplő utasításokkal. Megjegyzés: az ajtó összehangolható más bútorajtókkal, meg akkor is, ha túlnyúlik a vezérlőpanelen;

Győződjön meg arról, hogy a telepítési terület stabil és szilárd; Vigye fel a védőfóliát, amely a telepítőkészlet része, a munkalap alá és a környező bútorokra. Ez a fólia megvédi a bútorokat a nedvességtől; - Legyen óvatos a termék kinyitásakor és bezárásakor; A helytelen telepítés a termék felborulását okozhatja; - A terméknek vízszintben kell lennie a megfelelő működéshez, különben az ajtó nem záródik megfelelően, és forró gőz szivároghat ki.

Hová kell felszerelni a mosogatógépet

2

• Telepítse és használja ezt a terméket zárt, fedett, száraz és jól szellőző környezetben;
• Ne telepítse a terméket nyitott helyekre, amelyek ki vannak téve az időjárási hatásoknak;
• Szerelje fel a terméket egy konnektor közelében;
• A terméket csak akkor használja, ha az be van építve, ellenkező esetben sérülések és égési sérülések veszélye áll fenn;
• Ne telepítse a mosogatógépet főzőlap alá;
• Ne telepítse a terméket hőforrások közelébe (radiátorok, kályhák stb.);
• Ne helyezze a terméket szőnyegre vagy hasonló felületekre; helyezze a terméket tiszta, sík és szilárd felületre.

A termék elölnézeti axonometrikus nézete

A termék elölnézeti axonometrikus nézete konyhaajtóval

FIGYELEM: ha a konyhai panel súlya meghaladja a 9 kg-ot, forduljon a szervizhez;

Méretek mm-ben

Hátsó nézet

Oldalnézet

4 Lépésről lépésre telepítés videó

A termék telepítési videója a QR-kód beolvasásával megtekinthető:

Vagy a következőre kattintva

5 Eszközök a telepítéshez

Szükséges eszközök

A termékkel szállított eszközök A 03,9X38

B 04X13

C 4X15

D 03,5X16

F

G

H

Méreték mm-ben

Axonometrikus nézet

A

FIGYELEM: A mosogatógép minimális magassága 818 mm; ebben az esetben a konyhaajtó és a padló közötti távolságnak 90 és 120 mm között kell lennie. Ha a mosogatógépet megemelik (max. 898 mm), az ajtó és a padló közötti távolságnak arányosan növekednie kell, legfeljebb 170 és 200 mm közötti értékre.

7 Útmutatások a mosogatógép telepítéséhez

7.1 A páraellenes szalag felszerelése

Helyezze fel a szalagot a munkalap alá és a szomszédos szekrények oldalaira.

1.

2.

3.

7.2 Magasságállítás

Döntse meg a mosogatógépet, emelje meg a hátulját kb. 10 cm-rel.

7.3 Hátsó láb beállítása

Állítsa be a hátsó láb magasságát a gép elejéről a megadott módon.

7 Útmutatások a mosogatógép telepítéséhez

7.4 Az elülső lábak magasságának beállítása

Közvetlenül az első lábakon állítson. Szükség esetén emelje meg enyhén a mosogatógépet.

7.5 Dőlésszög-állítás

Állítsa vízszintbe a mosogatógépet függőleges és vízszintes síkban

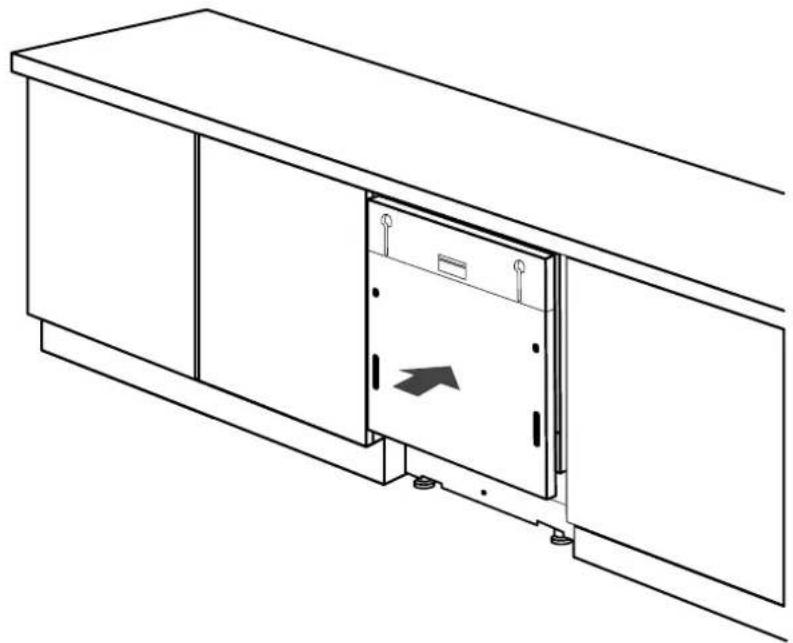

7.6 Behelyezés a beépítőnyílásba

Helyezze be a mosogatógépet a beépített rekeszbe, és ellenőrizze a méreteket és a tűréseket

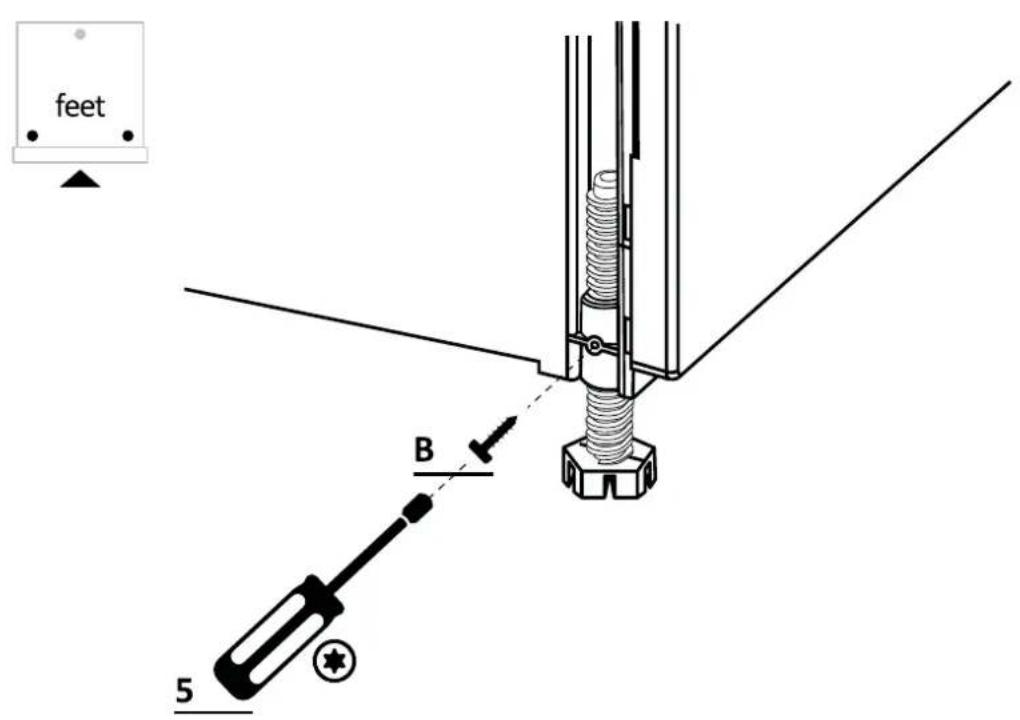

7.7 Az elülső lábak rögzítése

Az összes méret ellenőrzése után rögzítse véglegesen az első lábakat, hogy idővel ne lazuljanak ki. Ez a művelet a konyhapanel felszerelése után is elvégezhető.

7 Útmutatások a mosogatógép telepítéséhez

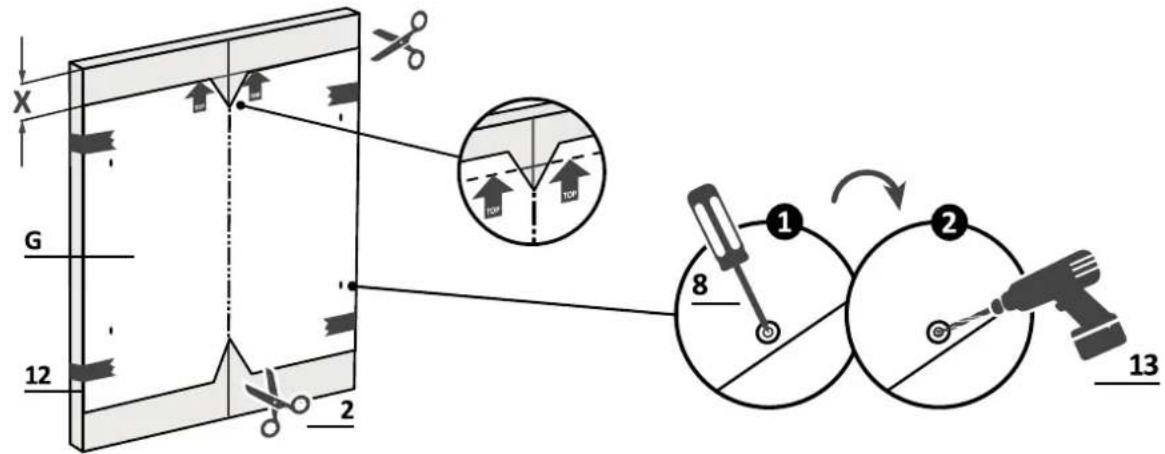

7.8 A panel előkészítése

1.

Mérje meg a szomszédos ajtók felső széle és a mosogatógép közötti távolságot;

2.

Vigye át a mérést a konyhapanelre, és jelölje meg a közepét;

3.

Vigye fel a fúrósablont, és kövesse a mellékelt utasításokat;

7.8 A panel előkészítése

4.

Távolítsa el a sablont, és szerelje fel a tartozékokat;

FIGYELEM: Ügyeljen arra, hogy a csavarfejek ne emelkedjenek ki a panel hátoldalán a fogantyú felszerelésekor.

7 Útmutatások a mosogatógép telepítéséhez

7.9 A panel felszerelése

1.

Rögzítse a panelt a mosogatógéphez;

2.

Rögzítse a panelt a mosogatógép alsó részéhez;

3.

Rögzítse a panelt a mosogatógép felső részéhez;

7.9 A panel felszerelése

4.

Nyissa ki a mosogatógép ajtaját, miközben tartja a konyhapanele alsó részét, majd csavarja ki az alsó csavarokat;

5.

Győződjön meg arról, hogy a panel teljesen be van helyezve; rögzítse a konyhapanelt a mosogatógéphez a mellékelt csavarokkal.

7 Útmutatások a mosogatógép telepítéséhez

FIGYELEM: Csatlakoztassa most a mosogatógépet a víz- és elektromos hálózathoz a 8. fejezet utasításainak megfelelően.

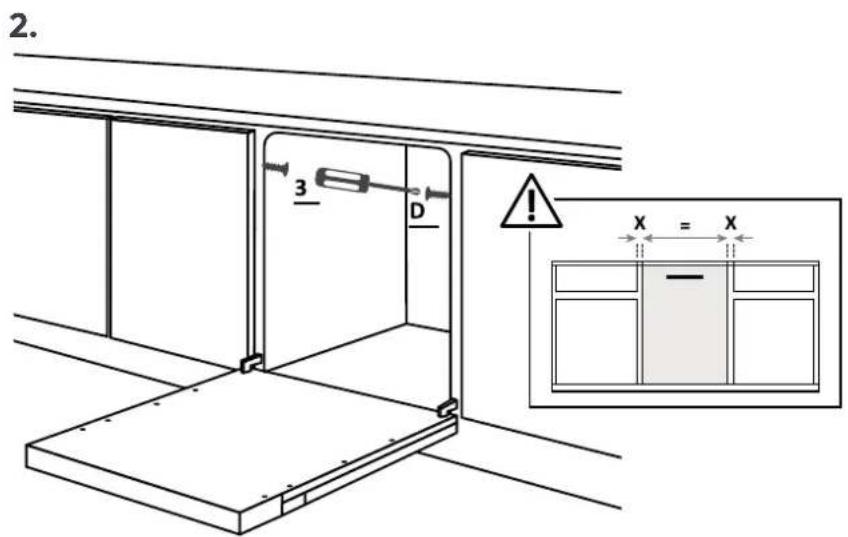

7.10 A gép rögzítése a konyhához

Utasítások a mosogatógép szomszédos szekrények oldalához való rögzítéséhez.

FIGYELEM: Ha nem tudja oldalirányban rögzíteni a mosogatógépet, használja a mellékelt konzolokat, és rögzítse a munkalaphoz; legyen óvatos, ha a munkalap anyaga nem fa.

8 Csatlakozás a víz- és elektromos hálózathoz

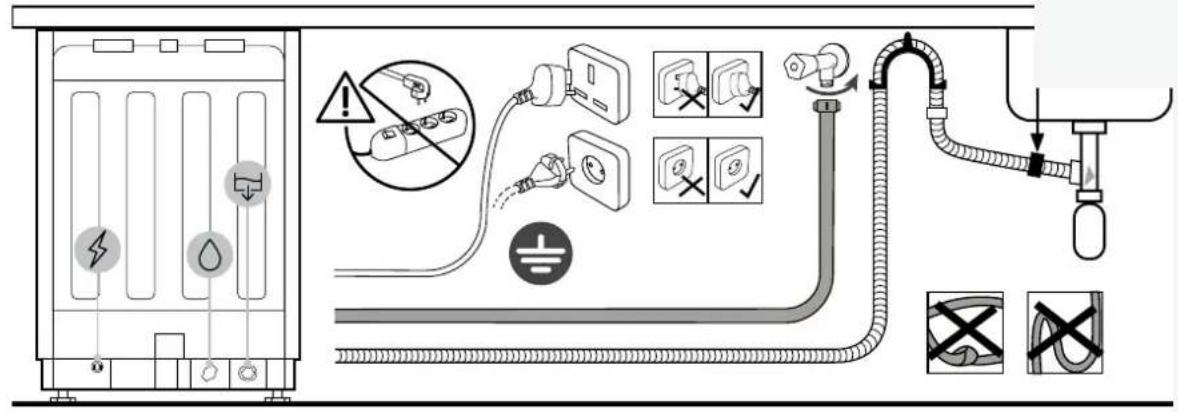

8.1 Csatlakozási diagram

Standard telepítési vázlat

Oszlopos telepítési vázlat

FIGYELEM: Győződjön meg róla, hogy a víznyomás 0,08 és 1 MPa között van.

8.2 Biztonsági eszközök

Minden mosogatógép folyás elleni biztonsági berendezéssel van felszerelve, amely meghibásodás esetén, ha a vízszint meghaladja a normális értéket, automatikusan leállítja a víz beáramlását és/vagy eltávolítja a felesleget.

További részletekért tekintse meg a Felhasználói kézikönyvet.

Átadás a felhasználónak

9

A telepítés végén:

Tájékoztassa a felhasználót az alapvető funkciókról; - Tájékoztassa a felhasználót a használat és kezelés biztonságával kapcsolatos előírásokról; - Adja át a felhasználónak a tartozékokat és a használati és szerelési utasításokat gondos megőrzésre.

A telepítés végén távolítsa el a védőfóliát, a szalagot és az összes többi csomagolóanyagot, majd vegye ki a mellékelt tartozékokat a mosogatógép belsejéből.

Megjegyzés: A termék tényleges megjelenése a választott modelltől függ.

Mosogatógép szétszerelése

10

• Válassza le a terméket az elektromos és vízhálózatról;
• Csavarja ki a rögzítőcsavarokat;
• Emelje meg kissé a terméket, majd húzza ki teljesen;
• Ez a termék nem károsítja a bútort, amely új készülékkel is használható.

1. Telepítési és biztonsági figyelmeztetések

Kérjük, olvassa el ezeket az utasításokat a termék telepítése előtt. Az Ön biztonsága nagyon fontos számunkra. Használat előtt figyelmesen olvassa el ezeket az információkat.

• A telepítést szakképzett szerelőnek kell elvégeznie, aki ismeri és betartja a telepítés országában érvényes jogszabályokat és a gyártó utasításait. Ha a hibás telepítésből eredő meghibásodások elhárításához a gyártó segítségére van szükség, az nem tartozik a garancia hatálya alá. Távolítsa el a csomagolóanyagot, mielőtt üzembe helyezné a készüléket.
• A termék kicsomagolása után ellenőrizze, hogy nem sérült-e, és ha problémát talál, vegye fel a kapcsolatot a szervizzel az üzembe helyezés előtt, és ne csatlakoztassa az elektromos hálózathoz.
• A sérült termék rövidzárlatot, áramütést, tűzveszélyt és egyéb veszélyeket okozhat. Ellenőrizze, hogy a csomagolás tartalmaz-e tartozékokat vagy kiegészítő anyagokat (csavaros zacskók, dokumentumok, brosúrák stb.), és szükség esetén távolítsa el és őrizze meg azokat.
• A helytelen telepítés sérüléseket vagy károkat okozhat embereknek, állatoknak vagy tárgyaknak. A gyártó nem tehető felelőssé az ilyen károkért vagy sérülésekért.
• A biztonságos használat csak akkor garantált, ha a telepítés a jelen utasításoknak megfelelően történt. Helytelen szerelés esetén a felelősség a szerelőt terheli.
• A készüléket nem szabad az elektromos hálózathoz csatlakoztatni a telepítés során.
• A telepítés során javasolt védőkesztyű viselése a vágási sérülések elkerülése érdekében.
• Helytelen telepítés, a készülék megbontása vagy nem megfelelő csatlakoztatás esetén a termék garanciája érvényét veszti. Győződjön meg róla, hogy a termék tápkábele a beépítés után ne legyen hozzáférhető.
• A szerelés után a tápkábel nem érintkezhet a konyhai elemek mozgó részeivel (pl. fiókokkal), és nem lehet kitéve mechanikai igénybevételnek.
• A termék végfelhasználónak történő átadásakor a technikusnak meg kell győződnie arról, hogy az helyesen lett telepítve;
• Ne csatlakoztassa a terméket az elektromos hálózathoz, amíg az elülső panel teljesen nincs felszerelve. Ellenkező esetben áramütés veszélye áll fenn;
• Legyen óvatos szállítás közben, a termék nehéz;
• A telepítés megkezdése előtt ellenőrizze a beépített rekesz minden méretét, és hasonlítsa össze a kézikönyvben szereplő utasításokkal. Megjegyzés: az ajtó összehangolható más bútorajtókkal, még akkor is, ha túlnyúlik a vezérlőpanelen; Győződjön meg arról, hogy a telepítési terület stabil és szilárd; Vigye fel a védőfóliát, amely a telepítőkészlet része, a munkalap alá és a környező bútorokra. Ez a fólia megvédi a bútorokat a nedvességtől;
• Legyen óvatos a termék kinyitásakor és bezárásakor;
• A helytelen telepítés a termék felborulását okozhatja;
• A terméknek vízszintben kell lennie a megfelelő működéshez, különben az ajtó nem záródik megfelelően, és forró gőz szivároghat ki.

Hová kell felszerelni a mosogatógépet?

• Telepítse és használja ezt a terméket zárt, fedett, száraz és jól szellőző környezetben;
• Ne telepítse a terméket nyitott helyekre, amelyek ki vannak téve az időjárási hatásoknak;
• Szerelje fel a terméket egy konnektor közelében;
• A terméket csak akkor használja, ha az be van építve, ellenkező esetben sérülések és égési sérülések veszélye áll fenn;
• Ne telepítse a mosogatógépet főzőlap alá;
• Ne telepítse a terméket hőforrások közelébe (radiátorok, kályhák stb.);
• Ne helyezze a terméket szőnyegekre vagy hasonló felületekre;
• Helyezze a terméket tiszta, sík és szilárd felületre.
