NÁVOD NA OBSLUHU HI 6A2S3PSTA-80 HOOVER

Tento instalačný manuál je určený pre vyrobcov kuchýn, ktoré budú tieto produkty zabadovávat. Aby bola zaistená bezpečnost' a dosiahnute co najlepšie vysledky, pozorne si precitajte tento manuál vrátane bezpečnostnych pokу-nov a uschovajte si ho na buduce použitie. Pred začatím instalacie si poznačte sériove cislo, pretoze moze byt potrebné v pripline opravy. Skontrolujte, ci poças prepravy nedoslo k poskodeniu, a v pripline pochybností sa pred použitím porad'te stechnikom. Vsetok obalový material vždy uchovávajte mimo do-sahu detí.

i Poznamka: Vlastnosti a obrzky uvedené v tomt dokumente su len orientačné a možu sa zmenit bez predchadzajúceho upozornenia.

Obsah

1 ezpečnostné upozornenia na instaláciu p.2-3
2 Kde nainstalovaf umyvačku riadu p.3
3 Rozmery umyvačky riadu p.4-5
4 /ideo sinstaláciou krok za krokom p.6
5 Nastroje na instalaciu p.6
6 Rozmery na zabadovanie p.7
7 Pokyny tychajuce sa instalacja umyvačky riadu p.8 - 17
7.1 Instalácia parného pásu
7.2 Nastavenie výšky
7.3 Nastavenie zadnej nohy
7.4 Nastavenie vyšky prednych nôh
7.5 Nastavenie sklonu
7.6 Vlozenie do zabudovanedho priestoru
7.7 Upevnenie prednych nôh
7.8 Priprava panela
7.9 Instalácia panela
7.10 Upevnenie stroja ku kuchyni
8 Pripojenie k vodovodnej a elektrickej sieti p.18 - 19
8.1 Schéma pripojenia
8.2 Bezpečnostné zariadenia
9 Dodanie používatel'ovi p.19
10 Demontáž umývačky riadu p.19

1 Bezpečnostné upozornenia pre instaláciu

Precitajte si tieto Pokyny pred zaćatim instalacja produktu. Vaša bezpečnost je pre nás vel'mi dôležita. Pred použitim produktu si pozorne precitajte tieto informacja.

• Instaláciu musí vykonaf kvalifikované technik, ktorý pozná a dodržiava platné zákony v krajine instalácie a pokyny vyrobuču;
• Ak je potrebná pomoc vyrobcu pri odstrańovani poruch spösobenych nesprávnou instalaciou, fato pomoc nie je krytá zárukou;
• Odstránte obalový material pred uvedením spotrebíča do prevádžky;
• Po vybaleni vyrobku skontrolujte, cis nie je poskodeny, a v pripline problemov kontaktujte servisné stredisko este pred instalaciou a nezapajate ho do elektrickej siete;
• Poškodený vyrobok može spôsobí skrat, uraz elektrickým prúdom, vznik požiaru a d'alsie nebezpečenstvá;
• Skontrlujte, cis balenie obsahuje prisluşenstvo alebo sprievodné materiały (vrecká so skrutkami, dokumenty, brožúry atd.). a v pripadé potreby ich odstrante a uschovajte;
• Nesprávna instalácia moze spósobí' poskodenie alebo zranenie osôb, zvierat alebo vecí. Vyrobca nenesie zodpovednost' za takéto škody alebo zranenia;
• Bezpećné použivanie je zaručené len v pripline, ze instalácia bola vykonaná správné podl'ɑ tychto tokynov. V pripline poškodenia v dösledku nesprávné montáze zodpovednosf NESIE instalatér;
• Počas instalácie nesmie byt spotrebič pripojený k elektrickej sieti;
• Odporuca sa nosif ochranné rukavice počas instalácie, aby sa predišlo poraneniam reznými nastrojmi;
  V priade nespravnej instalacie, neopravnenej manipulacia so zariadenim alebo nevyhovujuceho pripojenia, zaruka na vyrobok zanika;
  Uistite sa, ze po zabadovani nie je napajaci kabel produktu pristupny;
• Po instalaci si napajaci kabel nesmie dostaf do kontaktu s pohyblivymi CASTAMI kuchynskych componentov (napr. zasuvkou) a nesmie byt vystaveny mechanickemu namahaniu;
• Pri odovzdávani vyrobku koncovému použivatel'ovi musi technik zabezpečif, ze bol správně nainstalovaný;
• Nepripájajte produkt k elektricnej sieti, kým nebude predný panel uplnene nainstalovaný. Inak moze dojsk urazu elektrickym prudom;
  Pri preprave bud'te opatrni, vyrobok je f'azkó;

Pred začatím instalácie skontrolujte věsétky Rozmery vstavaného priestoru a porovnajte ich s poukni uvedenymi v tomto námode. Upozorůjeme, ze je možné zarovnář dvierka s dvierkami iného nábytku, aj kéd' presahujú ovladaci panel;
Uistite sa, ze miesto instalacie je stabilné a pevné;
- Na pracovnú dosku a okolità nábytok naneste ochrannú fóliu dodanú v instalačnej suprave. Táto fólia chrani nábytok pred vlhkosfou;
Bud'te opatrnipri otvarani a zatvarani vrobku;
- Nesprávna instalácia moze spôsobí' prevrátenie vyrobku;
- Vyrobok musi byt vyrovnány, aby správné fungoval, inak sa dvierka správné nezatvoria aunikne horúca para.

Kde nainštalovaf' umývačku riadu

2

• Nainstalujte a použivajte tento produkt v uzavretom, krytom, suchom a dobre vetranom prostredi;
• Neinstalujte vyrobok v otvorenych priestoroch vystavenych poveternostnym vplyvom;
• Namontujte vyrobok v blízkosti elektrickej zásvky;
• Použivajte vyrobok iba v pripeade, ze je osadeny v montáznom priestore, inak hrozi nebezpečenstvo poranenia a popálenia;
• Neinstalujte umyvačku riadu pod varnú dosku;
• Neinstalujte vyrobok v blízkosti tepelnych zdrojov (radiatóry, kachle atd').;
• Neumiestnujte vyrobok na koberce alebo podobné povrchy;
• Umiestnite vyrobok načistý, rovný a pevný povrch.

3 Rozmery umyvačky riadu

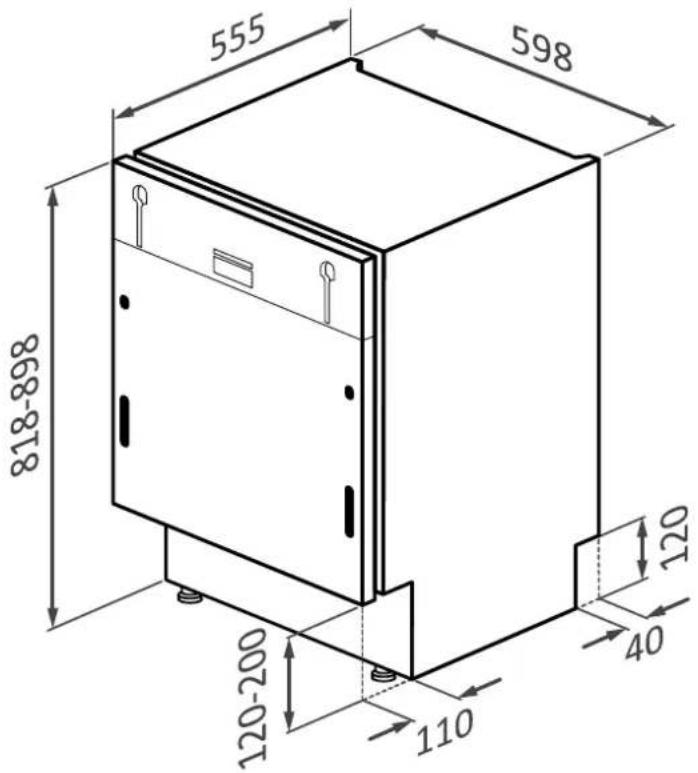

Rozmery v mm

Predný axonometrický pohl'ad na vyrobok

Predný axonometrický pohl'ad skuchynskými dvierkami

4 Instalačné video krok za krokom

Produkt si możete pozrief naskenovanim QR kódu:

alebo kliknutim na nasledujuci

5 Nastroje na instalaciu

Potrebné nastroje

A UPOZORNENIE: Minimalna vyska umyvačky riadu je 818 mm; v takom pripe du musi byf vzdialenosf medzi kuchynskymi dvierkami a podlahou medzi 90 a 120 mm. Ak je umyvačka riadu zdvihnutá (max. 898 mm), vzdialenosf medzi dverami a podlahou sa musi tiež umerne zvyšif, az do maxima medzi 170 a 200 mm.

7.1 Instalácia parnej ochrannej pasky

Aplikujte pasku pod pracovnudosku a na boky susediacich skrin.

1.

2.

3.

7.2 Nastavenie výšky

Naklonte umyvačku riadu zdvihnutim zadnej Časti asi o 10 cm.

7.3 Nastavenie zadnej nožicky

Nastavte vysku zadnej nozicky z prednej casti stroja podla pokynov.

7.4 Nastavenie výšky predných nôh

Pósobte priamo na predné nožicky. Ak je to potrebné, mierne zdvihnite umývačku riadu.

7.5 Nastavenie sklonu

Vyrovnajte umyvačku riadu vo vertikálnej a horizontalnej rovine.

7.6 Vlozenie do vstavaného priestoru

Vložte umyvačku riadu do vstavaného priestoru a skontrolujte Rozmery a tolerancie.

7.7 Upevnenie prednych nôh

Zmerajte vzdialenosf medzi hornym okrajom susednych dvierok a umyvačkou riadu;

2.

Preneste Rozmer na kuchynsky panel a urchte stred;

3.

Použite vrtaciu šablónu a postupujte podl'α priložen'ych pokynov;

7.8 Priprava panelu

4.

Odstrante sablonu a pripevnite prisluosenstvo.

A POZOR: Zabrante tomu, aby hlavy skrutiek vycnievali na zadnej strane panela pri instalacii rukovate.

A POZOR: Pripojte teraz umyvačku riadu k vodovodnej a elektrickej sieti podl'apokynov v kapitole 8.

7.10 Upevnenie stroja ku kuchyni

Pokyny na upevnenie umyvačky riadu na bočné stranu sucedných skriniek.

A UPOZORNENIE: Ak nemožete umyvačku riadu pripnevni bočne, použite dodané konzoly a pripevnite ju k pracovnej doske; bud'te opatrní, ak material pracovnej dosky nie je drevo.

8 Pripojenie na vodovodnú a elektrickú sief'

Všetky umývačky riadu su vybavené bezpečnostnám zariadením proti pretečeni, ktoré v pripad, ze voda prekroci normalnu hladinu v dosledku poruchy, automatickу zažaví privod vody a/alebo vypustí prebytočné množstvo.

Pre d'alsie informacia si pozrite Uživatel'skú priručku.

Po dokončeni instalácie odstranje ochrannú foliu, pásku a vsetky ostatné obalove materiały a vyberte prislušenstvo z vnútra umyväčky riadu.

POZNÁMKA: Skutočný vzhlad vyrobku závisi od zvoleného modelu.

• Odpojte vyrobok od elektrickej a vodovodnej siete;
• Odskrutkujte upevnovacie skrutky;
• Mierne nadvihnite vyrobok a uplne ho vytiahnite;
• Tento vyrobok nepoškodi nábytok, ktorý je:no né použí aj s novým spotrebičom.

OVER

WITAMY
