1 Kurulum)iin gvenlik uyarilari

Urünün kurulumuna bestehtamadan once bu talimatlari okuyun. Güvenliginiz bizim icin;cok onemlidir. Urünü kullanmadan once bu bilgileri dikkatlice okuyun.

Kurulum, kurulumun yapilacağülkenin yürülukteki yasalarini ve uretic altimatlarini bilen ve bunlara uyan kalifiye bir tekniyen tarafindan yapilmaldir;
- Kurulum hatalarindan kaynaklanan arizaları gidermek icin üreticinin yardimi gerekiyorsa, bu yarıntim garanti kapsamina girmez;
Cihazi calistirmadan once ambalaj malzemesini cikarin;
- Ürünü ambalajindan çkardıktan sonra hasarli olmadiğindan emin olun ve herhangi bir sorun durumunda kurulumdan.Once teknik servise basvurun; ürünü elektrik ağına baglamayın;
- Hasarli bir ürün kisa devreye, elektrik carpmasina, yangin tehlikesine ve diger tehlikelere neden olabilir;
- Ambalajin ici de aksesuarlar veya eslik eden malzemeler (vidali posetler, belgeler, broşürler vb.) olup olmadigiñi kontrl edin ve varsa Çikarip saklayin;
- Hatali kurulum, insanlara, hayvanlara veya esyalara zarar veya yaralanmaya neden olabilir. Üretici, bu Tür zarar veya yaralanmalardan sorumlu tutulamaz;
- Güvenli kullanim yalinizca kurulum bu talimatlara uygun olarakdoğan sekilde yapildigianda garantiet edilir. Hatali kurulumdan kaynaklanan hasarlarda sorumluluk kurulum yapan kisiye aittir;
- Kurulum sirasinda cihaz elektrik手段ekesine bagli olmamalidir;
- Kurulum sirasinda kesik yaralanmalarini onlemek icin koruyucu eldiven kullanilmasi onerilir;
- Hatali kurulum, cihazin kurcalanması veya uygun olmayan baglanti durumunda ürün garantisi geleçersiz olur;
- Ürünün guç kablosunun montajdan sonra erisilebilir olmadığindan emin olun;
- Kurulumdan sonra güç kablosu, mutfak bileşenlerinin hareketli parçalarıyla (örneğin bir seksmeceyle) temas etmemeli ve mekanik zorlanmalarara maruz kalmamaldir;
- Ürünün son kullaniciya tesliminde, teknisyen ürünün.Doğru sekilde kuruldugundan emin olmalidir;
- Ürünü, on panel tamamen monte edilmeden elektrik ağına baglamayın. Aksi takdirde elektrik Çarpması risik olabilir;
- Tâşima sirasinda dikkatli olun, ürün ağırdir;
- KurulumaDAQlamadan once, bu kilavuzda yer alan talimatlarla karilastirarak yerleşik bolmenin tum olçulerini kontrol edin. Kapinin, kontrol panelinden yuksek olsa bile, diger mobilya kapilariyla hizalanabileceğini unutmayin;

• Kurulum alaninin sabit ve sağlam olduğundan emin olun;
• Kurulum kitinde verilen koruyucu filmi tezgah alta ve cevredekmi mobilyalara uygulayin. Bu film mobilyaları nemdenkorur;
• Ürünü açarken ve kapatırken dikkatli olun;
• Yanlş kurulum ürünün devrilmesine neden olabilir;
• Ürün dizgün calismasi,—in dengede olmalidir, aktı takdirde kapı dizgün kapanmaz ve sıçak buhar disari"—çıkabilir.

Bulaşik makinesi nereye kurulmali

2

• Bu urunü kapali, ortülü, kuru ve iyi havalandirilmış bir ortamda kurun ve kullanın;
• Ürünü açık hava kosullarina maruz kalan alanlara kurmayin;
• Ürünü bir elektrik prizinin)yakinina monte edin;
• Ürünü yalinizca gümme bir alana yerleştinilmișse kullanin, aksi takdirde yaralanma ve yanik riski vardir;
• Bulaşik makinesini ocak alta kurmayın;
• Ürünü isi kaynaklarınin (radyatörler, sobalar vb.))yakinina kurmayin;
• Ürünü halilar veya benzeri yüzeyler üzerine koymayın;
• Ürünü temiz, yüz ve-SAğlam bir yüzeye yerleşirin.

3 Bulaşik makinesi boyları

Boyutlar mm cinsindendir

Urünün önden aksonometrik görünümü

MUTFAK KAPILI Önden aksonometrik görtünüm

A DIKKAT: mutfak paneli 9 kg'dan aigrsa, musteri hizmetleriyle ile-tisimeGPCIN.

Boyutlar mm cinsindendir

Arka görünüm

Sidovy

4 Adim adam kurulum videosu

Urünun kurulum videosunu

QR Kodunu taratarak

izleyebilirsiniz:

veya aşağidakine tiklayarak link

5 Kurulum araçları

Gerekli alefter

Urunle birlikte verilen aletler
A
03,9X38

B
4X13

C
4X15

D
3,5X16

E

F

G

H

Boyutlar mm cinsindendir

Aksanometrik görünüm

A

A DIKKAT: Bulaşik makinesinin minimum yükbekligi 818 mm'dir; bu durumda mutfak kapisiyla zeminarasindaki mesafe 90 ile 120 mmarasinda olmaldir. Bulaşik makinesi yükseltilirse (maks. 898 mm), bu mesafe de orantili olarak art-maldir, maksimum 170 ile 200 mmarasinda.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

7.1 Buhar bandinin montaji

Tezgahin altina ve bitisik dolaplarin yanlarina serit uygulayin.

1.

2.

3.

7.2 Yükseklik ayari

Bulaşik makinesini arka kismini yaklasik 10 cm kaldirarak egin.

7.3 Arka ayagin ayarlanmasi

Makinenin onunden arka ayagin yuksekligini belirtildigi gibi ayarlayin.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

7.4 On ayaklarin yuksekliginin ayarlanmasi

Ön ayaklar üzerindeDOGRADAN hareket edin. Gerekirse bulasik makinesini hafifçekaldirin.

7.5 Egim ayari

Bulaşik makinesini dikey ve yatay dizleme gore hizalayin.

7.6 Gömme bölmeye yerleşfirme

Bulaşik makinesini gümme yuvasina yerleştin ve ölcüleri ile toleranslari kontrol edin.

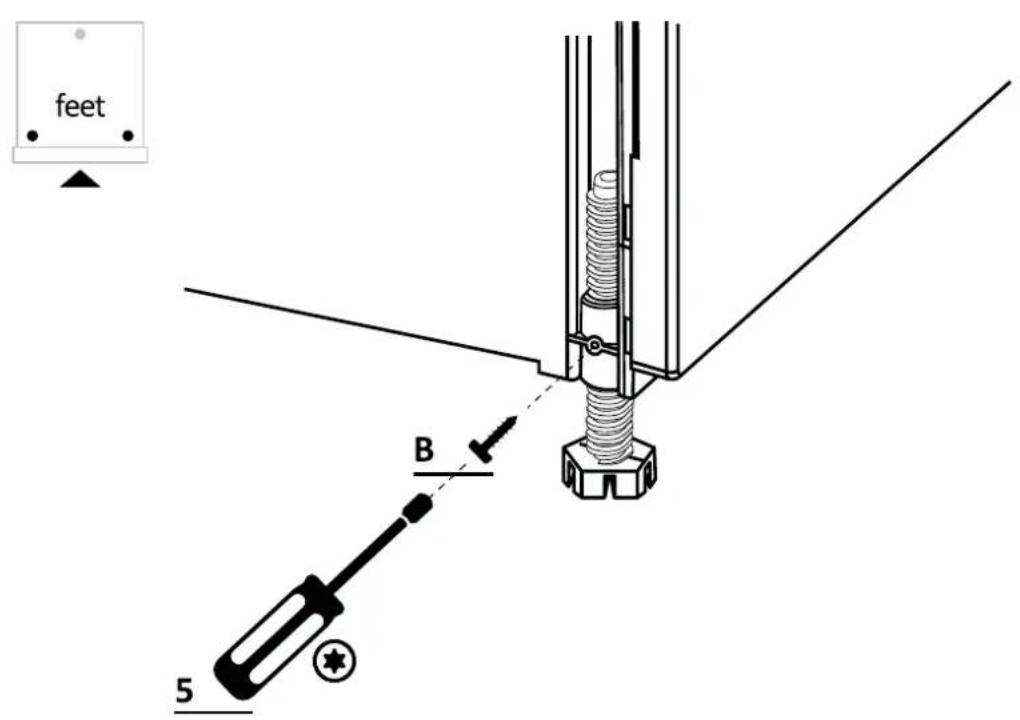

7.7 Ön ayakların sabitlenmesi

Tüm olçüler kontrol edildikten sonra, on ayaklar zamanla gezememesi yüz bilçı olarak sabitlenmelidir. Bu ilem mutfak paneli takildiktan sonra da yapilabilir.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

7.8 Panelin hazirlanmasi

1.

Bitisik kapaklarin ust kenari ile bulasik makinesiarasindaki mesafeyi olun;

2.

Olçümü mutfak paneline aktarin ve merkezi belirleyin;

3.

Delme sablonunu uygulayin ve verilen talimatlari izleyin;

7.8 Panelin hazirlanmasi

4.

Sablonu cikarin ve aksesuarlari takin.

A DIKKAT: Kolu monte ederken vidalarin baslarinin panelin arka yuzeyinden disari cikmamasina dikkat edin.

7 Bulaşik makinesi kurulumu ile ilgili talimatlar

7.9 Panel montaji

1.

Paneli bulasik makinesine takin;

2.

Paneli bulasik makinesinin alt kismina sabitleyin;

3.

Paneli bulasik makinesinin ust kismina sabitleyin;

7.9 Panel montaji

4.

Bulaşik makinesi kapşini açarken mutfak panelin alt kismini tutun, ardindan alt vidaları seksün;

5.

Panelin tamamen yerleştiğinden emin olun; mutfak panelini birlikte verilen vidalarla bulasik makinesine sabitleyin.

7Bulaşik makinesi kurulumu ile ilgili talimatlar

A DIKKAT: Bulasik makinesini simdi su ve elektrik sebekesine, 8. bolumdeki talimatlara uyarak baglayin.

7.10 Makinenin mutfaga sabitlenmesi

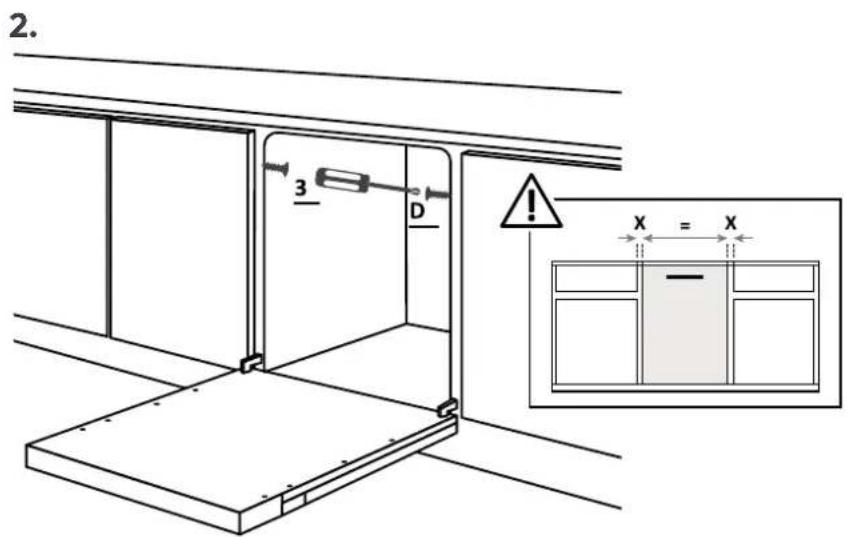

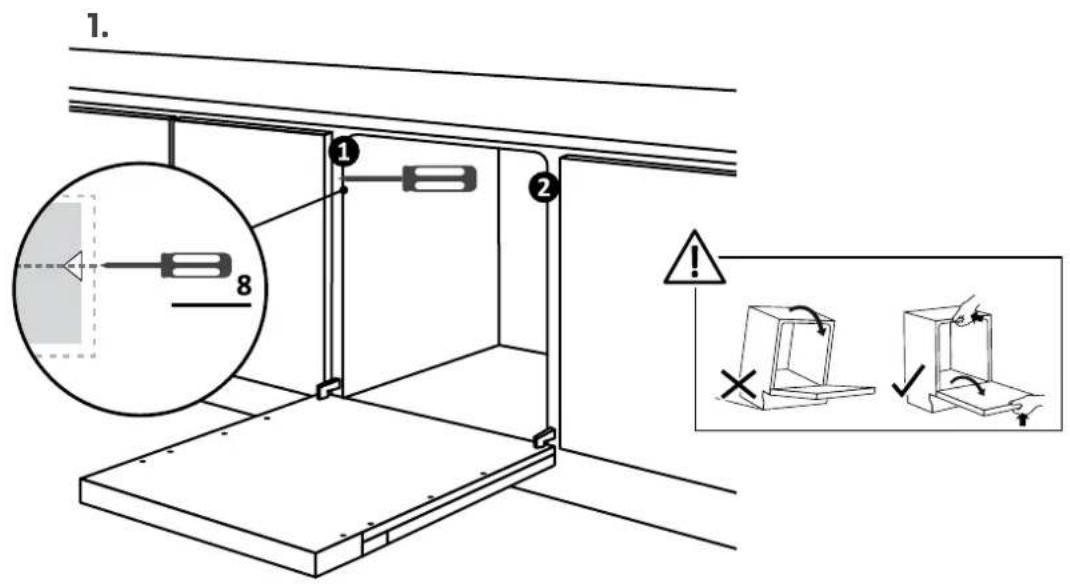

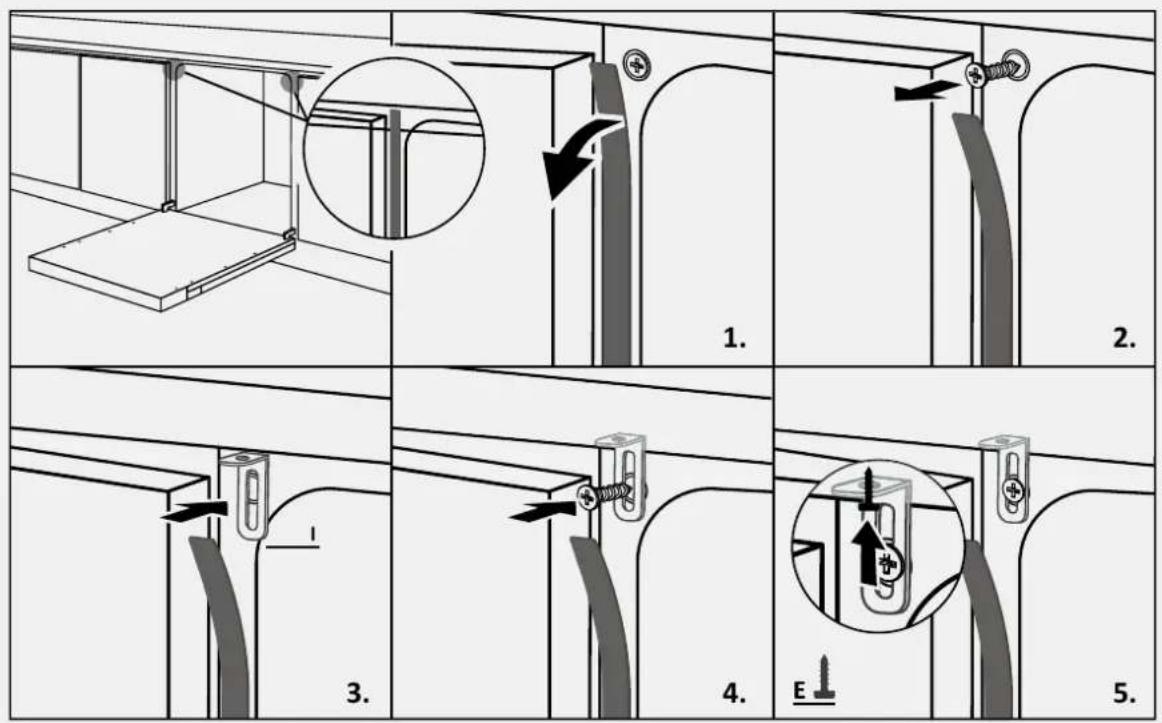

Bulaşik makinesini bitisik dolaplarin yan tarafina sabitleme talimatlari.

AUYARI: Bulaşik makinesini yanlardan sabitleyemiyorsanz, verilen braketleri kullanarak tezgaha sabitleyin; tezgah malzemesi ahsap degilse dikkatli olun.

8 Su ve elektrik便秘kesine baglanti

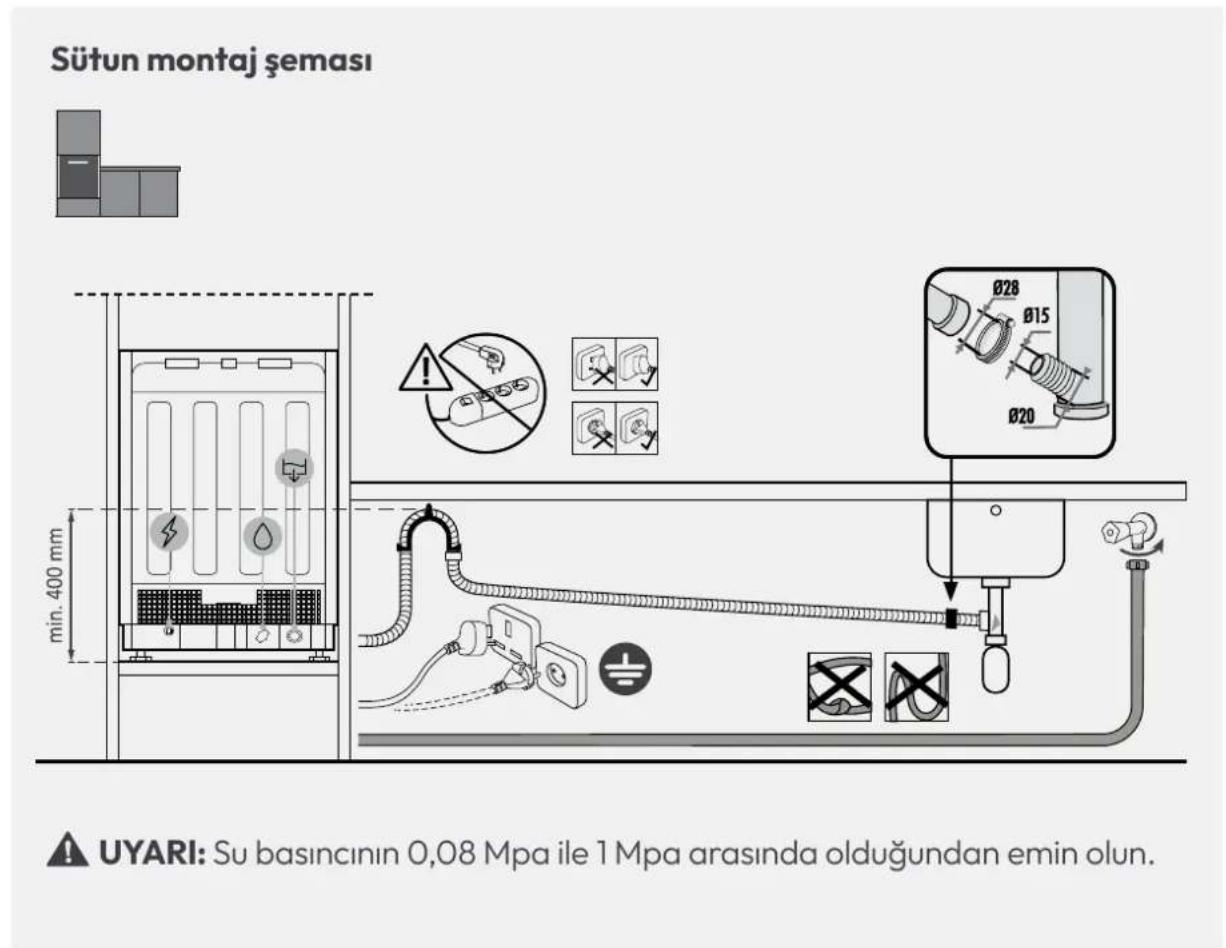

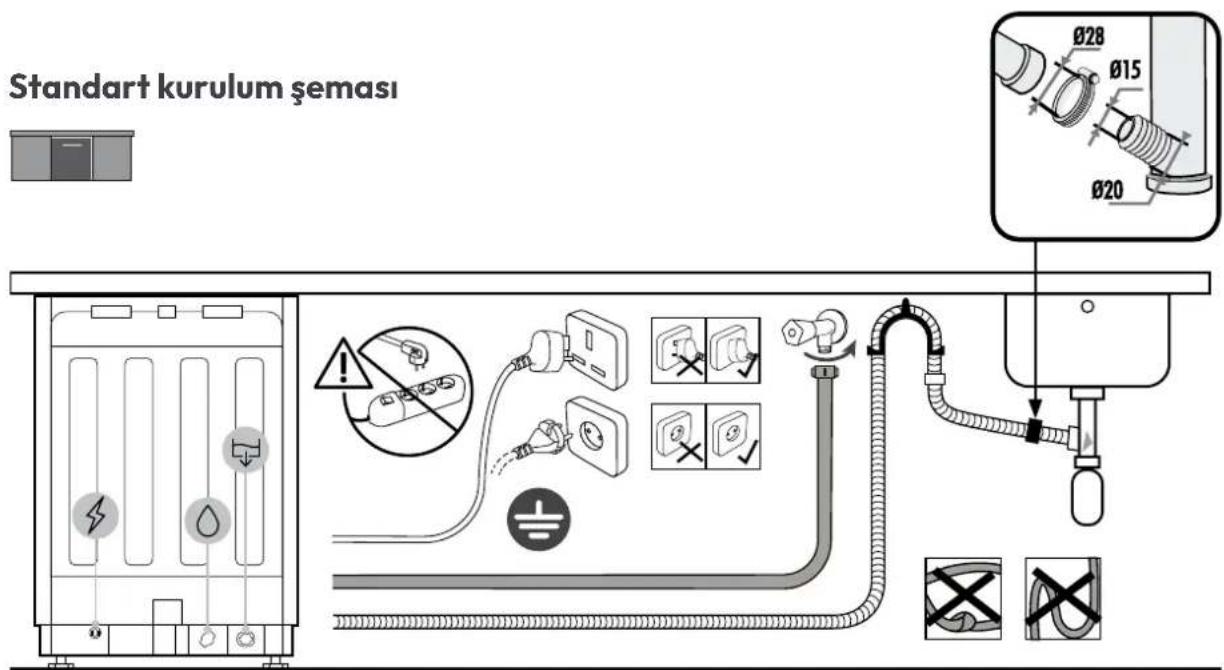

8.1 Baçlanti diyagrami

8.2 Güvenlik cihazlari

Tüm bulasık makinerleri, ariza durumunda su seviyesi normalin üzerine çikarsa su,girisini otomatik olarak durduran ve/veya fazla suyu boşaltan taşma onleyici güvenlik cihazi ile donatilmalık.

Daha fazla bilgi icin Kullanim Kilavuzuna bakiniz.

Kullanıciya teslimat

9

Kurulumun sonunda:

• Kullaniciyi temel islevler hakkinda bilgilendirin;
• Kullaniciyi güvenli kullanim veletonile elleçlemie ile ilgili:tum onemli konular hakkinda bilgilendirin;
• Kullaniciya aksesuarleri ve dikkatlice saklanması gereken kullanim ve montaj talimatlarini teslim edin.

Kurulumun sonunda koruyucu filmi, bandi ve diger tum ambalaj malzemelerini ickarin ve bulasik makinesinin icindeki verilen aksesuarlar alin.

Not: ÜrününGPCEKGörunüμusecilenmodelebaglidir.

Bulaşik makinesinin sökülmesi

10

• Ürünü elektrik ve su sebekesinden ayirin;
  Montaj vidalarini sokun;
• Ürünü hafıç e kaldırın ve tamamen çikarin;
• Bu ürün mobilyaya zarar vermez, mobilya yeti bir cihazla da kullanilabilir.
