HI 6A2S3PSTA-80 - Nõudepesumasin HOOVER - Tasuta kasutusjuhend

Toote tüüp	Sisseehitatav nõudepesumasin
Bränd	Hoover
Mudel	HI 6A2S3PSTA-80
Mõõtmed (K x L x S)	818 - 898 mm (reguleeritav) x 600 mm x 570 mm
Kaal	Umbes 45 kg
Toiteallikas	220-240 V, 50/60 Hz
Veerõhk	0,08 - 1 MPa
Ohutussüsteem	Ülevoolukaitse automaatse seiskamisega
Kõrguse reguleerimine	Reguleeritavad esi- ja tagajalad
Paigaldus	Sisseehitatav, vajab köögipaneeli
Aurutõkketeip	Kaasas, paigaldada tööpinna alla
Müra tase	Umbes 44 dB (hinnanguline)
Mahutavus	12-14 söögikomplekti (hinnanguline)
Veekulu	Umbes 10 liitrit tsükli kohta (hinnanguline)
Energiakulu	Umbes 1 kWh tsükli kohta (hinnanguline)
Programmid	Öko, Intensiivne, Kiire jne. (hinnanguline)
Eriefunktsioonid	Kuivatus, edasilükatud start (hinnanguline)
Kaasasolevad tarvikud	Kinnituskruvid, aurutõkketeip, puurimismall
Kinnitusplaadike	Tugi tööpinna külge kinnitamiseks

Korduma kippuvad küsimused - HI 6A2S3PSTA-80 HOOVER

Millised on Hoover HI 6A2S3PSTA-80 nõudepesumasina mõõtmed?

Mõõtmed on: reguleeritav kõrgus 818 kuni 898 mm, standardlaius 600 mm ja sügavus umbes 570 mm. Õigeks paigaldamiseks ei tohi köögipaneel kaaluda rohkem kui 9 kg.

Milline on nõutav veerõhk?

Veerõhk peab jääma vahemikku 0,08 MPa kuni 1 MPa. Kontrollige oma paigaldust enne nõudepesumasina ühendamist.

Kuidas paigaldada aurutõkketeipi?

Kandke kaasasolev aurutõkketeip tööpinna alla ja kõrvuti asetsevate mööbliesemete külgedele. See kaitseb pindu niiskuse eest kasutamise ajal.

Kas ma saan seda nõudepesumasinat kasutada ilma sisseehitamata?

Ei, see mudel on loodud eranditult sisseehitatud paigalduseks. Vabalt kasutades võib see põhjustada vigastusi või põletusi.

Kuidas reguleerida nõudepesumasina kõrgust?

Kallutage seadet, tõstes tagumist osa umbes 10 cm, seejärel reguleerige tagumine jalg eestpoolt. Seejärel reguleerige esijalad otse. Nõudepesumasin peab olema loodis, et uks korralikult sulguks.

Mis on ülevoolukaitse ohutussüsteem?

Nõudepesumasin on varustatud seadmega, mis peatab automaatselt vee juurdevoolu või eemaldab ülejäägi, kui normaalne tase ületatakse, vältides seeläbi üleujutusi.

Kuidas kinnitada köögipaneel?

Mõõtke kaugus kõrvuti asetsevate uste ülemise serva vahel, kandke see paneelile, kasutage kaasasolevat puurimismalli, seejärel kinnitage paneel nõudepesumasina külge kruvidega. Enne pingutamist veenduge, et paneel on korralikult paigaldatud.

Mida teha veelekke korral?

Ülevoolukaitse käivitub automaatselt. Kui leke siiski tekib, sulgege veevarustus ja ühendage seade vooluvõrgust lahti, seejärel võtke ühendust abiteenistusega.

Kas ma saan selle nõudepesumasina paigaldada pliidi alla?

Ei, nõudepesumasina paigaldamine pliidi alla on keelatud. Hoidke seda eemal kuumusallikatest, nagu radiaatorid või ahjud.

Kust leida selle mudeli varuosi?

Võtke ühendust Hooveri klienditeeninduse või volitatud keskusega. Juhendis mainitakse, et teatud remonditööd võivad nõuda seerianumbrit. Hoidke see number alles.

KASUTUSJUHEND HI 6A2S3PSTA-80 HOOVER

See paigaldusjuhend on mõeldud köögimööbli tootjatele, kes need tooted integreerivad. Turvalisuse tagamiseks ja parimate tulemuste saavutamiseks lugege see juhend hoolikalt läbi, sealhulgas ohutusjuhised, ja hoidke see tulevaste viidete jaoks alles. Enne paigaldamist märkige üles seerianumber, kuna see võib osutuda vajalikuks hoolduse korral. Kontrollige transpordi käigus tekkinud kahjustusi ja kahtluse korral konsulteerige enne kasutamist tehnikuga. Hoidke kõik pakkematerjalid alati lastele kättesaamatus kohas.

Märkus: Selles dokumendis sisalduvad omadused ja pildid on üksnes viitavad ja võivad muutuda ilma ette teatamata.

Sisukord

1 Paigaldamise ohutusteated lk 2-3 2 Kuhu nõudepesumasin paigaldada lk 3 3 Nõudepesumasina mõõtmed lk 4-5 4 Paigaldusvideo samm-sammult lk 6 5 Paigaldustööriistad lk 6 6 Integreerimismeetodid lk 7 7 Nõudepesumasina paigaldusjuhised lk 8-17

7.1 Aururiba paigaldamine 7.2 Kõrguse reguleerimine 7.3 Tagumise jala reguleerimine 7.4 Eesjalgade kõrguse reguleerimine 7.5 Kaldenurga reguleerimine 7.6 Paigaldamine sisseehitatud sektsiooni 7.7 Esijalgade kinnitamine 7.8 Paneeli ettevalmistamine 7.9 Paneeli paigaldamine 7.10 Masina kinnitamine kööki

8 Ühendamine vee- ja elektrivõrku lk 18-19

8.1 Ühendusskeem 8.2 Ohutusseadmed

9 Kasutajale üleandmine lk 19 10 Nõudepesumasina lahtivõtmine lk 19

1 Paigaldamise ohutusteated

• Paigaldamise peab teostama kvalifitseeritud tehnik, kes tunneb paigaldusriigi seadusi ja järgib tootja juhiseid. Kui vajatakse tootja abi valest paigaldusest tingitud rikete kõrvaldamiseks, siis selline abi ei kuulu garantii alla.
• Eemaldage pakendimaterjal enne seadme kasutamist.
• Pärast toote lahtipakkimist kontrollige, kas see ei ole kahjustatud, ja probleemide korral pöörduge hoolduskeskuse poole enne paigaldamise jätkamist ja ärge ühendage seda vooluvõrku. Rikkis toode võib põhjustada lühise, elektrilöögi, tuleohu ja muid ohte.
• Kontrollige, kas pakend sisaldab tarvikuid või kaasnevaid materjale (kruvikotid, dokumendid, brošüürid jne.) ning vajadusel eemaldage ja säilitage need. Valesti paigaldamine võib põhjustada kahju või vigastusi inimestele, loomadele või varale. Tootja ei vastuta sellise kahju või vigastuste eest.
• Turvaline kasutamine on tagatud ainult juhul, kui paigaldus on tehtud korrektselt vastavalt käesolevatele juhistele. Vale paigalduse korral vastutab paigaldaja. Paigaldamise ajal ei tohi seade olla ühendatud elektrivõrku. Paigaldamise ajal on soovitatav kanda kaitsekindaid, et vältida lõikevigastusi. Valesti paigaldamise, seadme rikkumise või nõuetele mittevastava ühenduse korral muutub toote garantii kehtetuks. Veenduge, et pärast paigaldamist ei oleks toote toitekaabel ligipääsetav.
• Paigaldamise järel ei tohi toitekaabel kokku puutuda köögikomponentide liikuvate osadega (nt sahtliga) ega tohi olla mehaanilise koormuse all.
• Toote lõppkasutajale üleandmisel peab tehnik veenduma, et see on õigesti paigaldatud.
• Ärge ühendage toodet elektrivõrku enne, kui esipaneel on täielikult paigaldatud. Vastasel juhul võib tekkida elektrioht.
• Olge transpordi ajal ettevaatlik, toode on raske.
• Enne paigaldamist kontrollige sisseehitatud sektsiooni mõõtmeid ja võrrelge neid selles juhendis tooduga. Pidage meeles, et ust on võimalik joondada teiste mööbliesemetega, isegi kui see on juhtpaneelist kõrgem. Veenduge, et paigalduskoht on stabiilne ja kindel.
• Kandke kaitsekile, mis on komplektis, tööpinna alla ja ümbritsevale mööblile. See kile kaitseb mööblit niiskuse eest.
• Olge toote avamisel ja sulgemisel ettevaatlik.
• Ebaõige paigaldus võib põhjustada toote ümbermineku. Toode peab olema loodis, et see korralikult töötaks, vastasel juhul ei sulgu uks õigesti ja kuum aur pääseb välja.

Kuhu nõudepesumasin paigaldada

2

• Paigaldage ja kasutage seda toodet suletud, kaetud, kuivas ja hästi ventileeritavas keskkonnas.
• Ärge paigaldage toodet avatud aladele, mis on ilmastikumõjudele avatud.
• Paigaldage toode elektripistiku lähedale.
• Kasutage toodet ainult siis, kui see on sisseehitatud avas, vastasel juhul on oht saada vigastusi ja põletushaavu.
• Ärge paigaldage nõudepesumasinat pliidi alla;
• Ärge paigaldage toodet soojusallikate lähedusse (radiaatorid, ahjud jne);
• Ärge asetage toodet vaipadele või sarnastele pindadele;
• Asetage toode puhtale, tasasele ja kindlale pinnale.

3 Nõudepesumasina mõõtmed

Mõõtmed mm

Toote esivaade aksonomeetrilises vaates koos köögikapiga

ETTEVAATUST: kui köögipaneel kaalub rohkem kui 9 kg, võtke ühendust klienditeenindusega.

Mõõtmed mm

Tagantvaade

Külgvaade

4 Paigaldusvideo samm-sammult

Toote paigaldusvideot saate vaadata QR-koodi skannides:

või klõpsates järgmisel lingil

5 Paigaldustööriistad

Vajalikud tööriistad

Tootega kaasas olevad tööriistad A 03,9X38

B 04X13

C 4X15

D 03,5X16

F

G

H

Mõõtmed mm

Aksonomeetriline vaade

A

ETTEVAATUST: Nõudepesumasina minimaalne kõrgus on 818 mm; sel juhul peab kaugus köögi ukse ja põranda vahel olema 90 kuni 120 mm. Kui nõudepesumasin tõstetakse üles (maks. 898 mm), peab ka see kaugus proportsionaalselt suurenema kuni maksimaalselt 170 kuni 200 mm.

7 Nõudepesumasina paigaldusjuhised

7.1 Aururiba paigaldamine

Kandke riba toopinna alla ja kõrval asuvate kappide külgedele.

1.

2.

3.

7.2 Körguse reguleerimine

Kallutage nõudepesumasinat, tõstes tagumist osa umbes 10 cm.

7.3 Tagumise jala reguleerimine

Reguleerige tagumise jala kõrgust masina eestpoolt, nagu on näidatud.

7 Nõudepesumasina paigaldusjuhised

7.4 Eesjalgade kõrguse reguleerimine

Tegutsege otse esijalgadel. Vajadusel tõstke nõudepesumasin veidi üles.

7.5 Kaldenurga reguleerimine

Asetage nõudepesumasin vertikaalsesse ja horisontaalsesse tasapinda.

7.6 Paigaldamine sisseehitatud sektsiooni

Paigaldage nõudepesumasin sisseehitatud sektsiooni ja kontrollige mõõtmeid ja hälbeid.

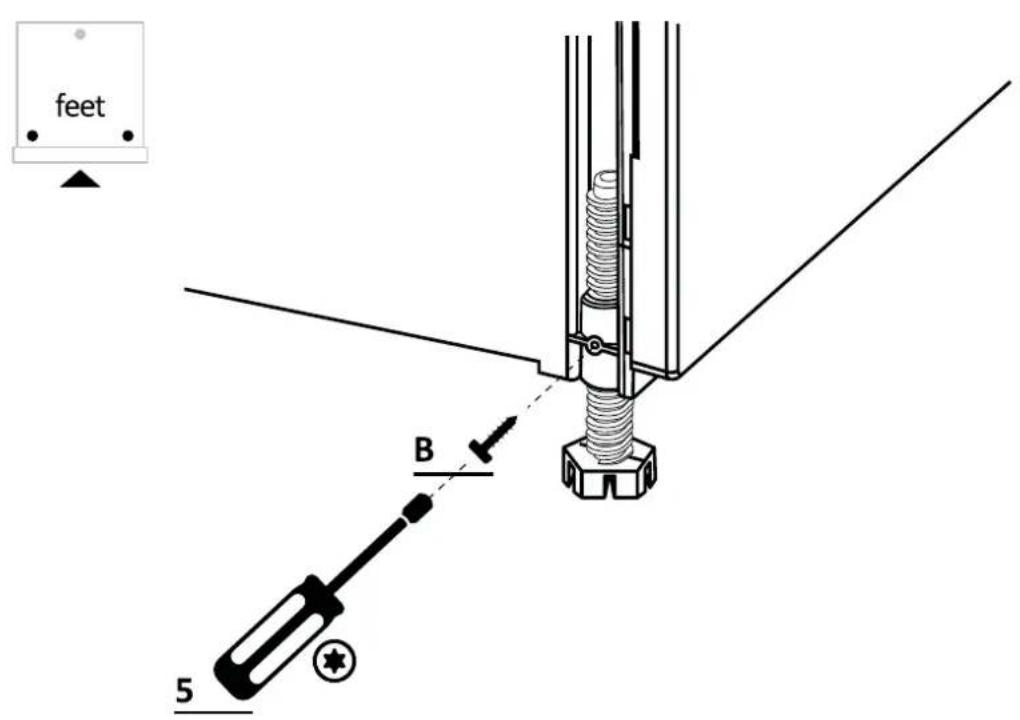

7.7 Esijalgade kinnitamine

Pärast kõigi mõõtude kontrollimist kinnitage esijalad lõplikult, et need aja jooksul lahti ei tuleks. Seda toimingut saab teha ka pärast köögipaneeli paigaldamist.

7 Nõudepesumasina paigaldusjuhised

7.8 Paneeli ettevalmistamine

1.

Mõõtke kaugus külgnevate uste ülemise serva ja nõudepesumasina vahel;

2.

Kandke mõõt üle köögipaneelile ja tähistage keskpunkt;

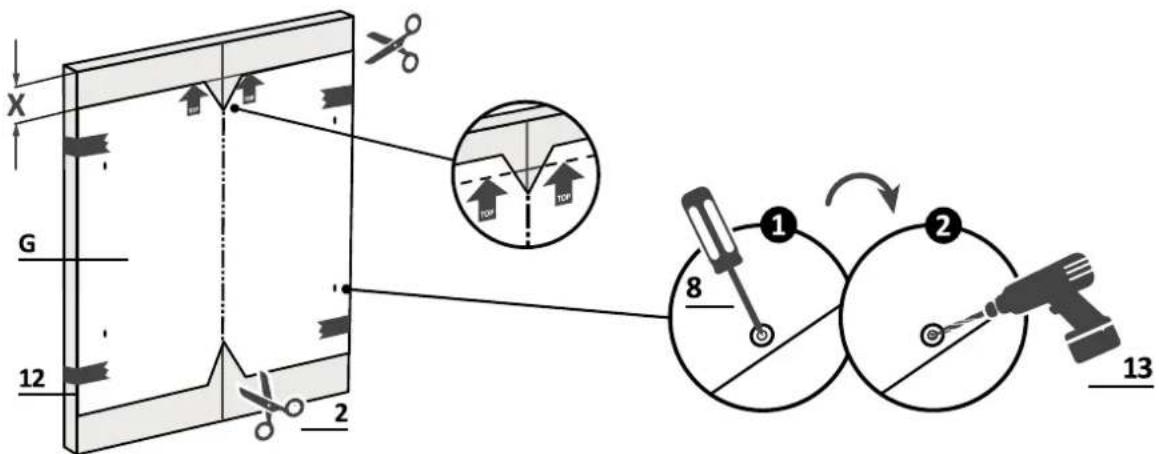

3.

Kandke puurimissabloon peale ja järgige antud juhiseid;

7.8 Paneeli ettevalmistamine

4.

Eemaldage mall ja kinnitage tarvikud.

TÄHELEPANU: Vältige, et kruvide pead ulatuksid välja paneeli tagaküljel käepideme paigaldamisel.

7 Nõudepesumasina paigaldusjuhised

7.9 Paneeli paigaldamine

Kinnitage paneel nõudepesumasinale;

Kinnitage paneel nõudepesumasina alumisele osale;

Kinnitage paneel nõudepesumasina ülemisele osale;

7.9 Paneeli paigaldamine

Avage nõudepesumasina uks, hoides all köögipaneeli alumist osa, seejärel keerake alumised kruvid lahti;

Veenduge, et paneel on täielikult sisse lükatud; kinnitage köögipaneel nõudepesumasinale kaasasolevate kruvidega.

7 Nõudepesumasina paigaldusjuhised

A TÄHELEPANU: Ühendage nõudepesumasin nüüd vee- ja elektrivõrguga, järgides juhiseid peatükis 8.

7.10 Masina kinnitamine kööki

Juhised nõudepesumasina kinnitamiseks külgnevate kappide küljele.

HOIATUS: Kui te ei saa nõudepesumasinat külg-suunas kinnitada, kasutage kaasasolevaid kronsteine ja kinnitage see tööpinnale; olge ettevaatlik, kui tööpinna materjal ei ole puit.

8 Ühendus vee- ja elektrivõrguga

8.1 Ühendusskeem

Veerule paigaldamise skeem

HOIATUS: Veenduge, et veesurve oleks vahemikus 0,08 kuni 1 Mpa.

8.2 Ohutusseadmed

Kõik nõudepesumasinad on varustatud ülevoolu turvaseadmega, mis rikete korral, kui veetase ületab normi, peatab automaatselt vee sisselaskmise ja/või juhib üleliigse vee ära.

Lisateabe saamiseks vaadake kasutusjuhendit.

Kasutajale üleandmine

9

Paigaldamise lõpus:

• Teavitage kasutajat olulistest funktsioonidest;
• Teavitage kasutajat kõigist ohutuks kasutamiseks ja käsitsemiseks olulistest aspektidest;
• Edastage kasutajale tarvikud ja kasutus- ning paigaldusjuhised hoolikaks säilitamiseks.

Paigaldamise lõppedes eemaldage kaitsekile, teip ja kõik muud pakendamismaterjalid ning võtke nõudepesumasina seest välja kaasasolevad tarvikud.

Markus: Toote tegelik välimus sõltub valitud mudelist.

Nõudepesumasina lahtivõtmine

10

Lülitage toode välja elektri- ja veevarustusest; - Keerake lahti kinnituskruvid; - Tõstke toodet veidi ja tõmmake see täielikult välja; See toode ei kahjusta mööblit, mida saab kasutada ka uue seadmega.

OVER

LAIPNI LÜGTI

See juhend on mõeldud toodetele, mis on paigaldatud ilma seinteta, kasutades integreeritud kinnitusvahendeid. Ohutuse tagamiseks ja parimate tulemuste saavutamiseks lugege see juhend hoolikalt läbi, sealhulgas ohutusjuhised, ja hoidke see alles tulevikuks. Enne paigaldamise alustamist kirjutage üles seerianumber, kuna see võib olla vajalik remonditööde korral. Kontrollige, kas transportimise ajal on tekkinud kahjustusi, ja kahtluse korral konsulteerige enne kasutamist tehnikuga. Hoidke kogu pakkematerjal alati lastele kättesaamatus kohas.
