Denne installasjonsveiledningen er ment for kjokkenproduusenter som skal integreppe produktene. For a sikre sikkerhet og oppna best mulig resultater, les donne veiledningen noye, inkludert sikkerhetsinstruksjoner, og oppbevar den for fremtidig referanse. Fd du gär videre med installasjonen, noter serienummeret, da det kan vare ndvendig ved reparasjoner. Sjekk for skader under transport og kontakt en tekniker ved tvil fbr bruk. Oppbevar alltid alt emballasjemateriaile utilgengelig for barn.

Merknad: Egenskapene og bildene i dette dokumentet er kun veiledende og kan endres uten forhandsvarsel.

Innholdsfortegnelse

1ikkerhetsvarsler for installasj p.2-3
2 Hvor skal oppvaskmakin installeres p.3
3 Mäl pä oppvaskmaskinen p.4-5
4 nstallasjonsvideo trinn for trinn p.6
5 Verktoy for installationsjon p.6
6 nnbyggingsmål p.7
7 nstruksjoner for installationsj on av oppvaskmaskin p.8 - 17
7.1 Installasjon av dampband
7.2 Hovydejustering
7.3 Justering av bakre fot
7.4 Justering av hoyden pà de fremre fottene
7.5 Hovydejustering
7.6 Innsetting iinnebygd rom
7.7 Festing av fremre foter
7.8 Forberedelse av panelet
7.9 Installasjon av panelet
7.10 Festing av maskinen til kjokkenet
8 Tilkobling til vann- og strømnett p.18 - 19
8.1 Tilkoblingsdiagram
8.2 Sikkerhetsenheter
9 Levering tilBrukeren p.19
10 Demontering av oppvaskmakinen p.19

Les disse instruksjonene før du begyinner a installere produktet. Din sikkerhet er veldig viktig for oss. Les dette informasjonen nøye for du bruker produktet.

• Installasjonen må utføres av en kvalifisert tekniker som kjenner til og overholder lovene i installasjonslandet og produsentens instruksjoner;
• Dersom det kreves produsentens assistanse for Å rette feil forårsaket av feil installasjon, dekkerne dette av garantien;
  Fjern emballasjematerialet fdr du tar apparatet i bruk;
• Etter at produit et er pakket ut, ma du kontrollere at det/DDke er skadet. Kontakt kundeservice ved problemer for installasjon og koble det/DDke til strmnettet;
• Et skadet produit kan forårsake kortslutning, elektrisk støt, brannfare og andre farer;
• Kontroller om emballasjen inneholder tilbehør eller medfølgende materialer (poser med skruer, dokumenter, brosjyrer osv.), og fjern og oppbevar dem om nødvdendig;
• Feil installasjon kan före til skade på personer, dyr eller eiendom. Produsenten kan ikke holdes ansvarlig for slike skader;
• Sikker bruk er kun garantert hvis installasjonen er utført riktig i henhold tilppe instruksjonene. Ved skade på grunn av feil montering, ligger ansvaret hos installatoren;
• Under installasjonen må apparatet ikke være koblet til strømnettet;
• Det anbefales Å bruke vernehansker under installationsjonen for Å unngå kuttskader;
• Ved feil installasjon, manipulering av apparatet uller ukorrekt tilkobling, blir Produktgarantien ugyldig;
• Sørg for at produits strømledning ikke er tilgengelig etter installasjon;
• Etter montering må ikke strømkabelenkommen i kontakt med bevegelige deler av kjøkkenkomponentene (f.eks. en skuff), og den må ikke utsettes for mekanisk belastning;
• När produit leveres til sluttbrukeren, på teknikeren sikre at det er riktig installerert;

• Ikke koble produitet til strømnettefør frontpanelet er fullstendig installer. Ellers kan det oppsta elektrisk fare;
  Vae rorsiktg under transport,produkt er tungt;
  F or du starter installasjonen, kontroller alle malene pa det innebygde rommet ved a sommenigne dem med instruksjonene i donne manualen. Merk at det er mulig a justere doren sik at den flukter med drene pa andre mbler, selv om den er hoyere enn kontrollpanelet;

• Sørg for at installasjonsområdet er stabilt og solid;
  Pafor beskyttelsesfimen, som leveres i installasjonssettet, under benkeplaten og pa omgivende mbler. Denne filmen beskytter moblene mot fuktighet;
  Vær forsiktig när du apner og lukker produktet;

• Feil installasjon kan.fore til atproduktet velter;
• Produktet mä vare i vater for á fungere som det skal. Ellers vil doren ikke lukkes ordentlig, noe som kan føre til at varm damp slipper ut.

• Installer og bruk dette produit et lukket, tildekket, ørt og godt ventilert miljø;
• Ikke installer produktet i Åpne områder utsatt for vær og vind;
• Monter produit i ncaerheten av en stikkontakt;
• Bruk produktet kun hvis det er montert i en innbyggingsnisje, ellers er det fare for skader og brannskader;
• Ikke installer oppvaskmaskinen under en platetopp;
• Ikke installer Produktet i ncaerheten av varmekilder (radiatorer, owner osv.);
• Ikke plasser produit på tepper eller lignende overflater;
• Plasser Produktet på en ren,jevn og solid overflate.

3 Mål på oppvaskmaskinen

Māl i mm

Produktets fremre aksonometriske visning

Produktets fremre aksonometriske visning med kjøkkendør.

ADVARSEL: hvis kjokkenpanelet veier mer enn 9 kg, kontakt kundeservice.

M&I mm

Bakfravisning

Sidevisining

4 Installasjonsvideo trinn for trinn

Du kan se installationsvideoen

Aksonometrisk visning

A

ADVARSEL: Den minimale hóyden på oppvaskmaskinen er 818 mm; i dette tilfellet mA avstanden mellom kjokkendøren og gulvet vare mellom 90 og 120 mm. Hvis oppvaskmaskinen heves (maks. 898 mm), mA davon dengsøkes proporsjonalt, opp til et maksimum mellom 170 og 200 mm.

7 Instruksjoner for installationsj av oppvaskmaskin

7.1 Installasjon av dampband

Pafør stripen under benkeplaten og på sidene av tilstøtende skap.

1.

2.

3.

7.2 Høydejustering

Vipp opp oppvaskmakinen ved a lofte bakre del ca. 10 cm.

7.3 Justering av bakre fot

Juster høyden på bakre fot fra maskinens front som angitt.

7 Instruksjoner for installationsjon av oppvaskmaskin

7.4 Justering av høyden på de fremre føttene

Virke direkte pa de fremre fottene. Loft oppvaskmaskinen litt om nodvendig.

7.5 Vinkeljustering

Juster oppvaskmakinen i loddrett og vannrett plan.

7.6 Innsetting iinnebygd rom

Sett inn oppvaskmaskinen i innbyggingsrommet og kontroller mal og toleranser.

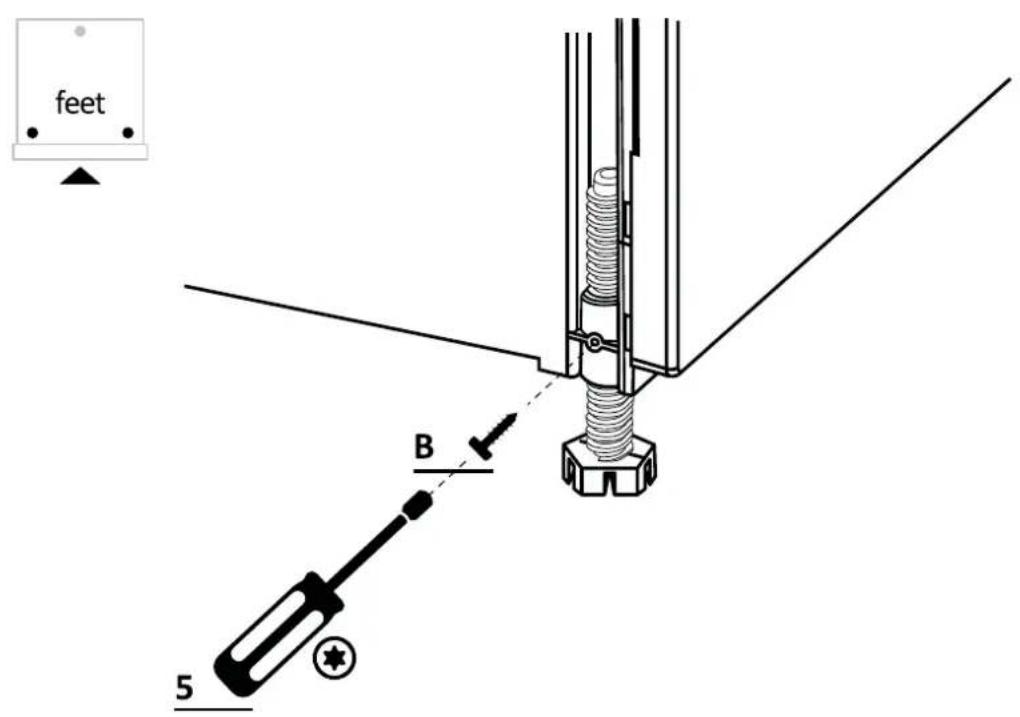

7.7 Festing av fremre føtter

Etter Å ha kontrollert alle målene, fest de fremre føttene permanent slick at de ikke løsner over tid. Dette kan øgså gjores etter at kjøkkenpanelet er montert.

7 Instruksjoner for installationsj av oppvaskmaskin

7.8 Forberedelse av panelet

1.

Mäl avstanden mellom øvre kant av tilstøtende dør er og oppvaskmaskinen;

2.

Overfør målet til kjokkenpanelet og finn midten;

3.

7.8 Forberedelse av panelet

4.

Fjern malen og monter tilbehoret.

ADVARSEL: Unngå at skruehodene stikker ut på baksiden av panelet ved montering av handtaket.

7 Instruksjoner for installationsjon av oppvaskmaskin

7.9 Installasjon av panelet

1.

Fest panelet til oppvaskmaskinen;

2.

Fest panelet til nederste del av oppvaskmaskinen;

3.

Fest panelet til overste del av oppvaskmaskinen;

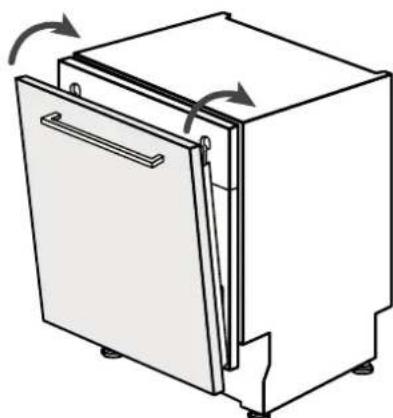

7.9 Installasjon av panelet

4.

Apne oppvaskmaskindoren mens du holder den nederste delen av kjokkenpanelet, og skru deretter ut de nederste skruene;

5.

Sorg for at panelet er helt satt inn; fest kjokkenpanelet til oppvaskmakinen med de medfolgende skruene.

7 Instruksjoner for installationsj av oppvaskmaskin

ADVARSEL:Koble oppvaskmakinen na til vann- og strømnettet i henhold til instruksjonene i kapittel 8.

7.10 Festing av maskinen til kjøkkenet

Instruksjoner for a feste oppvaskmaskinen til siden av tilstotende skap.

ADVARSEL: Hvis du ikke kan feste oppvask-maskinen sideveis, bruk de medfølgende brakettene og fest den til benkeplaten; vær forsiktig hvis benkeplatematerialet ikke er tre.

8 Tilkobling til vann- og strømnettet

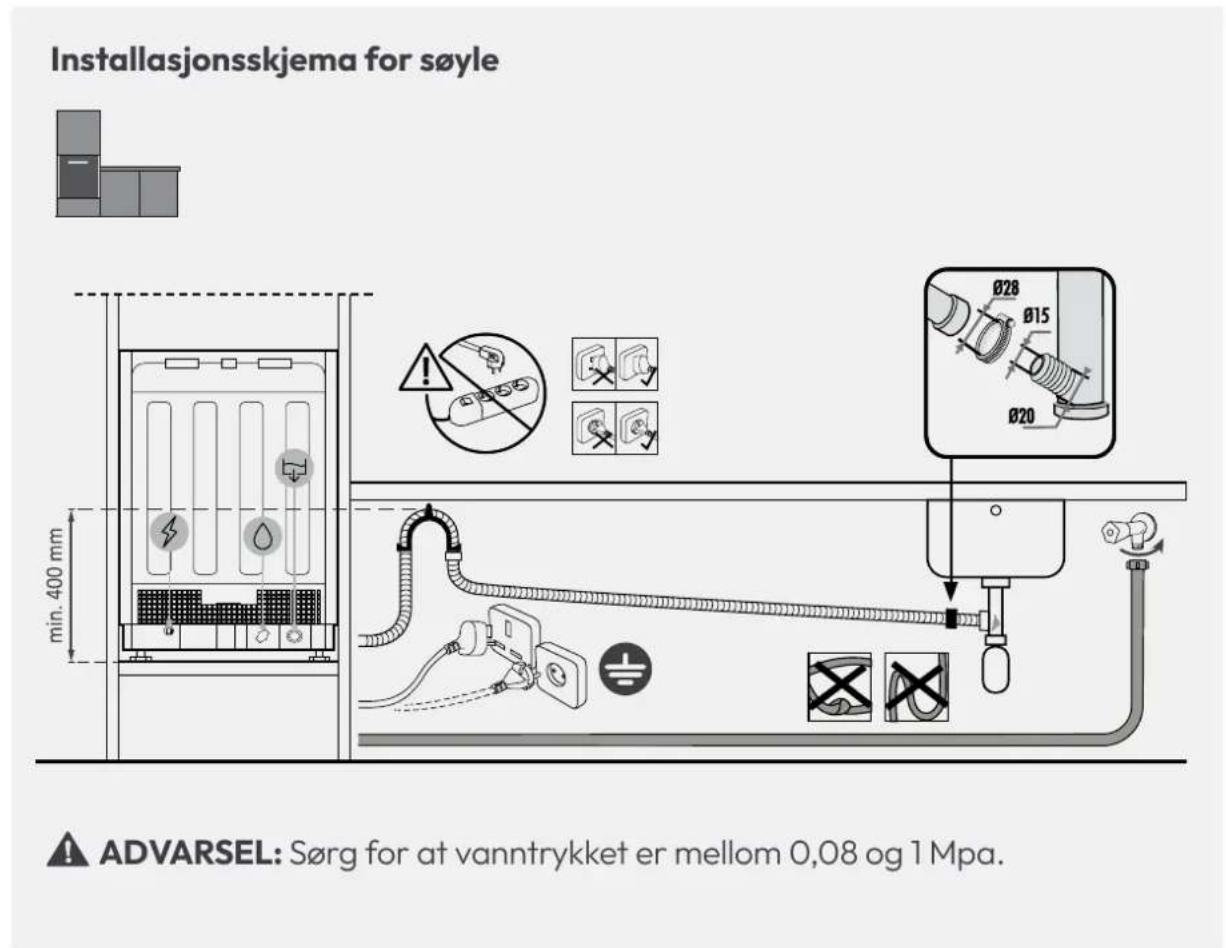

8.1 Tilkoblingsstkjema

8.2 Sikkerhetsanordninger

Alle oppvaskmaskiner er utstyrt med en overflomsbeskyttelse som ved feil, när vannstanden overstiger det normale, automatisk stopper vanntilførselen og/eller tømmer overskuddet.

For mer informasjon, se Brukermanualen.

Levering tilBrukeren 9

Asennuksen Iopussa:

• Informer brukeren om de essensielle funksjonene;
• InformerBrukeren om alle relevante aspekter ved sikker bruk og händtering;
  Overlever tilBrukeren tilbehør og bruks- og monteringsanvisninger for forsiktig oppbevaring.

Etter installasjonen, fjern beskyttelsesimen, tapen og alt annet emballasjema- teriale, og ta ut det medfolgende tilbehoret fra oppvaskmaskinens innside.

Merknad: Produktets faktiske utseende avhenger av valgt modell.

Demontering av oppvaskmaskin

10

Koble Produktet fra strøm- og vannforsyningen;
- Skru ut festeskruene;
- Løfttproduktet litt og trekk det helt ut;
- Dette Produktet skader ikke møblene, som øgså kan brukes med et nytt apparat.
