Produkttype	Indbygningsopvaskemaskine
Mærke	Hoover
Model	HI 6A2S3PSTA-80
Dimensioner (H x B x D)	818 - 898 mm (justerbar) x 600 mm x 570 mm
Vægt	Cirka 45 kg
Strømforsyning	220-240 V, 50/60 Hz
Vandtryk	0,08 - 1 MPa
Sikkerhedssystem	Overløbssikring med automatisk stop
Højdejustering	Justerbare for- og bagben
Installation	Indbygnings, kræver et køkkenpanel
Dampbeskyttelsesliste	Medfølger, skal installeres under bordpladen
Støjniveau	Cirka 44 dB (estimat)
Kapacitet	12-14 kuverter (estimat)
Vandforbrug	Cirka 10 L pr. cyklus (estimat)
Energiforbrug	Cirka 1 kWh pr. cyklus (estimat)
Programmer	Øko, Intensiv, Hurtig osv. (estimat)
Særlige funktioner	Tørring, udskudt start (estimat)
Medfølgende tilbehør	Monteringsskruer, dampbeskyttelsesliste, boreguide
Monteringsbeslag	Beslag til fastgørelse på bordpladen

Ofte stillede spørgsmål - HI 6A2S3PSTA-80 HOOVER

Hvad er dimensionerne på opvaskemaskinen Hoover HI 6A2S3PSTA-80?

Dimensionerne er: justerbar højde fra 818 til 898 mm, standard bredde på 600 mm og dybde på cirka 570 mm. For korrekt installation må køkkenpanelet ikke veje mere end 9 kg.

Hvad er det nødvendige vandtryk?

Vandtrykket skal være mellem 0,08 MPa og 1 MPa. Kontrollér din installation, før du tilslutter opvaskemaskinen.

Hvordan installeres dampbeskyttelseslisten?

Påfør den medfølgende dampbeskyttelsesliste under bordpladen og på siderne af tilstødende møbler. Dette beskytter overfladerne mod fugt under brug.

Kan jeg bruge denne opvaskemaskine uden at indbygge den?

Nej, denne model er kun designet til indbygningsinstallation. Hvis den bruges fritstående, kan det forårsage personskade eller forbrændinger.

Hvordan justeres højden på opvaskemaskinen?

Vip apparatet ved at løfte bagsiden cirka 10 cm, og juster derefter det stoppede ben forfra. Derefter justeres forbenene direkte. Opvaskemaskinen skal være i vater, så lågen lukker korrekt.

Hvad er overløbssikringssystemet?

Opvaskemaskinen er udstyret med en anordning, der automatisk stopper vandtilførslen eller fjerner overskydende vand, hvis det normale niveau overskrides, og dermed forhindrer oversvømmelser.

Hvordan fastgøres køkkenpanelet?

Mål afstanden mellem de tilstødende lågers overkant, overfør den til panelet, brug den medfølgende boreguide, og fastgør derefter panelet til opvaskemaskinen med skruerne. Sørg for, at panelet er korrekt indsat, før du spænder.

Hvad gør man ved vandlækage?

Overløbssikringen aktiveres automatisk. Hvis der alligevel opstår en lækage, skal du afbryde vandforsyningen og tage stikket ud af apparatet og derefter kontakte kundeservice.

Kan jeg installere denne opvaskemaskine under et kogeplade?

Nej, det er forbudt at installere opvaskemaskinen under et kogeplade. Hold den væk fra varmekilder som radiatorer eller komfurer.

Hvor finder jeg reservedele til denne model?

Kontakt Hoovers kundeservice eller et autoriseret center. Vejledningen nævner, at nogle reparationer kan kræve serienummeret. Gem dette nummer.

BRUGSANVISNING HI 6A2S3PSTA-80 HOOVER

Denne installationsvejledning er beregnet til køkkenproducenter, der vil integrere disse produkter. For at sikre sikkerhed og opnå de bedste resultater, læs denne vejledning omhyggeligt, inklusive sikkerhedsinstruktionerne, og opbevar den til fremtidig reference. Inden du går i gang med installationen, skal du notere serienummeret, da det kan være nødvendigt i tilfælde af reparationer. Kontroller for eventuelle transportskader, og hvis du er i tvivl, kontakt en tekniker før brug. Opbevar altid alt emballagemateriale uden for børns rækkevidde.

Bemærk: Egenskaber og billeder i dette dokument er kun vejledende og kan ændres uden varsel.

Indholdsfortegnelse

1 Sikkerhedsadvarsler til installationen p.2-3 2 Hvor skal opvaskemaskinen installeres p.3 3 Opvaskemaskinens dimensioner p.4-5 4 Installationsvideo trin for trin 5 Værktøjer til installation p.6 6 Indbygningsmål p.7 7 Instruktioner til installation af opvaskemaskinen p.8 - 17

7.1 Installation af dampbånd 7.2 Højdejustering 7.3 Justering af det bageste ben 7.4 Justering af de forreste bens højde 7.5 Vinkeljustering 7.6 Indsættelse i det indbyggede rum 7.7 Fastgørelse af de forreste ben 7.8 Forberedelse af panelet 7.9 Installation af panelet 7.10 Fastgørelse af maskinen til køkkenet

8 Tilslutning til vand- og elnettet p.18 - 19

8.1 Tilslutningsdiagram 8.2 Sikkerhedsanordninger

9 Levering til brugeren p.19 10 Afmontering af opvaskemaskinen p.19

Læs disse instruktioner, før du starter installationen af produktet. Din sikkerhed er meget vigtig for os. Læs disse oplysninger grundigt, før du bruger produktet.

• Installationen skal udføres af en kvalificeret tekniker, der kender til og overholder lovgivningen i installationslandet og producentens instruktioner;
• Hvis der kræves producenthjælp til at udbedre fejl, der skyldes forkert installation, er denne hjælp ikke dækket af garantien; Fjern emballagematerialet, før apparatet tages i brug;
• Efter udpakning af produktet skal du kontrollere, at det ikke er beskadiget. Kontakt servicecentret i tilfælde af problemer, før du fortsætter med installationen, og tilslut det ikke til strømnettet;
• Et beskadiget produkt kan forårsage kortslutning, elektrisk stød, brand og andre farer;
• Kontroller om emballagen indeholder tilbehør eller ledsagemateriale (poser med skruer, dokumenter, brochurer osv.), og fjern og opbevar det om nødvendigt;
• Forkert installation kan forårsage skader på personer, dyr eller ejendom. Fabrikanten kan ikke holdes ansvarlig for sådanne skader.
• Sikker brug garanteres kun, hvis installationen er udført korrekt i henhold til disse instruktioner. Ved skader forårsaget af forkert montering påhviler ansvaret installatøren.
• Under installation må apparatet ikke være tilsluttet elnettet.
• Det anbefales at bære beskyttelseshandsker under installationen for at undgå skæreskader.
• Ved forkert installation, manipulation af apparatet eller ikke-overensstemmende tilslutning bortfalder produktgarantien.
• Sørg for, at produktets strømledning ikke er tilgængelig efter installationen.
• Efter montering må netledningen ikke komme i kontakt med bevægelige dele af køkkenkomponenterne (f.eks. en skuffe) og udsættes for mekanisk belastning.
• Ved overdragelse af produktet til slutbrugeren skal teknikeren sikre sig, at det er korrekt installeret.
• Tilslut ikke produktet til elnettet, før frontpanelet er helt installeret. Ellers kan der være elektrisk fare. Vær forsigtig under transporten, produktet er tungt.
• Før installationen påbegyndes, skal du kontrollere alle dimensioner af det indbyggede rum og sammenligne dem med instruktionerne i denne manual. Bemærk, at det er muligt at justere øverst, så den passer med andre møbeldøre, selvom den er højere end betjeningspanelet.
• Sørg for, at installationsområdet er stabilt og solidt.
• Anvend den beskyttelsesfilm, der følger med installationssættet, under bordpladen og på det omgivende møbel. Filmen beskytter møblet mod fugt. Vær forsigtig, når du åbner og lukker produktet.
• Forkert installation kan få produktet til at vælte.
• Produktet skal være i vater for at fungere korrekt, ellers lukker døren ikke ordentligt, hvilket kan føre til udslip af varm damp.

Hvor skal opvaskemaskinen installeres

2

• Installer og brug dette produkt i et lukket, overdækket, tørt og godt ventileret miljø;
• Installer ikke produktet i åbne områder, der er udsat for vejrliget;
• Montér produktet i nærheden af en stikkontakt;
• Brug kun produktet, hvis det er installeret i en indbygningsniche, ellers er der risiko for skader og forbrændinger;
• Installer ikke opvaskemaskinen under en kogeplade;
• Installer ikke produktet i nærheden af varmekilder (radiatorer, ovne mv.);
• Anbring ikke produktet på tæpper eller lignende overflader;
• Placer produktet på en ren, jævn og solid overflade.

Opvaskemaskinens dimensioner

Mål i mm

Produktets forreste aksonometriske visning

Produktets forreste aksonometriske visning med køkkenlåge

ADVARSEL: hvis køkkenpanelet vejer mere end 9 kg, kontakt kundeservice.

M&I mm

Bagsidevisning

Sidevisning

4 Installationsvideo trin for trin

Du kan se installationsvideoen

5 Værktøjer til installation

Værktøj, der følger med produktet A 03,9X38

B 4X13

C 4X15

D 03,5X16

F

G

H

M&I i mm

Aksonometrisk visning

A

ADVARSEL: Opvaskemaskinens minimumshøjde er 818 mm; i dette tilfælde skal afstanden mellem køkkenlågen og gulvet være mellem 90 og 120 mm. Hvis opvaskemaskinen hæves (maks. 898 mm), skal afstanden mellem låge og gulv også øges proportionalt, op til et maksimum mellem 170 og 200 mm.

7 Instruktioner til installation af opvaskemaskinen

7.1 Installation af dampbånd

Påfør strimlen under bordpladen og på siderne af de tilstødende skabe.

1.

2.

3.

7.2 Højdejustering

Vip opvaskemaskinen ved at løfte den bagerste del ca. 10 cm.

7.3 Justering af det bageste ben

Juster højden på det bageste ben fra maskinens front som angivet.

7 Instruktioner til installation af opvaskemaskinen

7.4 Justering af de forreste benhøjder

Virker direkte på de forreste ben. Hvis det er nødvendigt, løft opvaskemaskinen lidt.

7.5 Vinkeljustering

Sæt opvaskemaskinen i vater i både lodret og vandret plan.

7.6 Indsættelse i det indbyggede rum

Indsæt opvaskemaskinen i indbygningsrummet og kontroller mål og tolerancer.

7.7 Fastgørelse af de forreste ben

Efter at have kontrolleret alle mål, fastgør de forreste ben permanent, så de ikke løsner sig med tiden. Denne handling kan også udføres efter montering af køkkenpanelet.

7 Instruktioner til installation af opvaskemaskinen

7.8 Forberedelse af panelet

1.

Mål afstanden mellem den øverste kant af de tilstødende døre og opvaskemaskinen;

2.

Overfør målet til køkkenpanelet og find midten;

3.

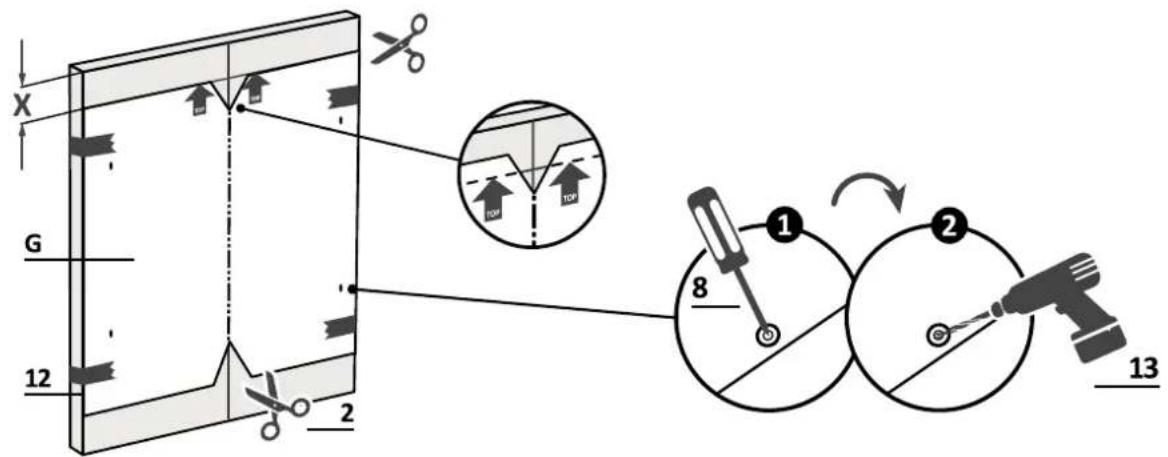

Anbring boreskabelonen, og følg de medfølgende instruktioner;

Fjern skabelonen og monter tilbehøret.

ADVARSEL: Undgå at skruehoveder stikker ud på bagsiden af panelet ved montering af håndtaget.

7 Instruktioner til installation af opvaskemaskinen

Fastgør panelet på den øverste del af opvaskemaskinen;

Åbn opvaskemaskinens dør, mens du holder den nederste del af køkkenpanelet, og skru derefter de nederste skruer ud;

5.

Sørg for, at panelet er helt indsat; fastgør køkkenpanelet til opvaskemaskinen med de medfølgende skruer.

7 Instruktioner til installation af opvaskemaskinen

ADVARSEL: Tilslut opvaskemaskinen nu til vand- og elnettet i henhold til anvisningerne i kapitel 8.

7.10 Fastgørelse af maskinen til køkkenet

Instruktioner til fastgørelse af opvaskemaskinen til siden af tilstødende skabe.

ADVARSEL: Hvis du ikke kan fastgøre opvaskemaskinen sidelæns, skal du bruge de medfølgende beslag og fastgøre den til bordpladen; vær forsigtig, hvis bordpladematerialet ikke er tæt.

8.1 Tilslutningsdiagram

8.2 Sikkerhedsanordninger

Alle opvaskemaskiner er udstyret med en overløbsbeskyttelse, som i tilfælde af fejl, hvor vandstanden overstiger det normale, automatisk stopper vandtilførslen og/eller afleder overskydende vand.

Se yderligere oplysninger i Brugervejledningen.

Levering til brugeren 9

Ved afslutningen af installationen:

• Informer brugeren om de væsentlige funktioner;
• Informér brugeren om alle relevante aspekter af sikker brug og håndtering;
• Overdrag til brugeren tilbehør og brugs- og monteringsvejledninger til omhyggelig opbevaring.

Fjern beskyttelsesfilmen, tape og alt andet emballagemateriale ved afslutningen af installationen, og tag det medfølgende tilbehør ud af opvaskemaskinen.

Bemærk: Produktets faktiske udseende afhænger af den valgte model.

Afmontering af opvaskemaskinen

10

• Afbryd produktet fra el- og vandforsyning;
• Skru af fastgørelsesskruerne;
• Løft produktet lidt og træk det helt ud;
