Τύπος προϊόντος	Εντοιχιζόμενο πλυντήριο πιάτων
Μάρκα	Hoover
Μοντέλο	HI 6A2S3PSTA-80
Διαστάσεις (Υ x Π x Β)	818 - 898 mm (ρυθμιζόμενο) x 600 mm x 570 mm
Βάρος	Περίπου 45 kg
Ηλεκτρική τροφοδοσία	220-240 V, 50/60 Hz
Πίεση νερού	0,08 - 1 MPa
Σύστημα ασφαλείας	Αντιπλημμυρικό με αυτόματη διακοπή
Ρύθμιση ύψους	Ρυθμιζόμενα μπροστινά και πίσω πόδια
Εγκατάσταση	Εντοιχιζόμενο, απαιτεί πάνελ κουζίνας
Βandε anti-vapeur	Περιλαμβάνεται, για εγκατάσταση κάτω από τον πάγκο εργασίας
Επίπεδο θορύβου	Περίπου 44 dB (εκτίμηση)
Χωρητικότητα	12-14 σερβίτσια (εκτίμηση)
Κατανάλωση νερού	Περίπου 10 L ανά κύκλο (εκτίμηση)
Κατανάλωση ενέργειας	Περίπου 1 kWh ανά κύκλο (εκτίμηση)
Προγράμματα	Οικονομικό, Εντατικό, Γρήγορο, κ.λπ. (εκτίμηση)
Ειδικές λειτουργίες	Στέγνωμα, αναβολή εκκίνησης (εκτίμηση)
Παρεχόμενα αξεσουάρ	Βίδες στερέωσης, αντι-ατμική ταινία, οδηγός διάτρησης
Πέλμα στερέωσης	Στήριγμα για στερέωση στον πάγκο εργασίας

Συχνές ερωτήσεις - HI 6A2S3PSTA-80 HOOVER

Ποιες είναι οι διαστάσεις του πλυντηρίου πιάτων Hoover HI 6A2S3PSTA-80;

Οι διαστάσεις είναι: ύψος ρυθμιζόμενο από 818 έως 898 mm, τυπικό πλάτος 600 mm και βάθος περίπου 570 mm. Για σωστή εγκατάσταση, το πάνελ κουζίνας δεν πρέπει να ζυγίζει περισσότερο από 9 kg.

Ποια είναι η απαιτούμενη πίεση νερού;

Η πίεση νερού πρέπει να είναι μεταξύ 0,08 MPa και 1 MPa. Ελέγξτε την εγκατάστασή σας πριν συνδέσετε το πλυντήριο πιάτων.

Πώς να εγκαταστήσω την αντι-ατμική ταινία;

Εφαρμόστε την παρεχόμενη αντι-ατμική ταινία κάτω από τον πάγκο εργασίας και στις πλευρές των παρακείμενων επίπλων. Αυτό προστατεύει τις επιφάνειες από την υγρασία κατά τη χρήση.

Μπορώ να χρησιμοποιήσω αυτό το πλυντήριο πιάτων χωρίς να το εντοιχίσω;

Όχι, αυτό το μοντέλο είναι σχεδιασμένο αποκλειστικά για εντοιχισμένη εγκατάσταση. Αν χρησιμοποιηθεί ελεύθερο, θα μπορούσε να προκαλέσει τραυματισμούς ή εγκαύματα.

Πώς να ρυθμίσω το ύψος του πλυντηρίου πιάτων;

Γείρετε τη συσκευή σηκώνοντας το πίσω μέρος περίπου 10 cm, στη συνέχεια ρυθμίστε το πίσω πόδι από μπροστά. Έπειτα, ρυθμίστε απευθείας τα μπροστινά πόδια. Το πλυντήριο πιάτων πρέπει να είναι επίπεδο, ώστε η πόρτα να κλείνει σωστά.

Ποιο είναι το σύστημα ασφαλείας αντιπλημμυρικής προστασίας;

Το πλυντήριο πιάτων είναι εξοπλισμένο με μια διάταξη που σταματά αυτόματα την παροχή νερού ή αποβάλλει την περίσσεια σε περίπτωση υπέρβασης του κανονικού επιπέδου, αποτρέποντας έτσι τις πλημμύρες.

Πώς να στερεώσω το πάνελ κουζίνας;

Μετρήστε την απόσταση μεταξύ της άνω ακμής των παρακείμενων θυρών, μεταφέρετέ την στο πάνελ, χρησιμοποιήστε τον παρεχόμενο οδηγό διάτρησης και στη συνέχεια στερεώστε το πάνελ στο πλυντήριο πιάτων με τις βίδες. Βεβαιωθείτε ότι το πάνελ έχει εισαχθεί καλά πριν σφίξετε.

Τι να κάνω σε περίπτωση διαρροής νερού;

Το αντιπλημμυρικό σύστημα ενεργοποιείται αυτόματα. Εάν παρόλα αυτά προκύψει διαρροή, κλείστε την παροχή νερού και αποσυνδέστε τη συσκευή, στη συνέχεια επικοινωνήστε με την υπηρεσία υποστήριξης.

Μπορώ να εγκαταστήσω αυτό το πλυντήριο πιάτων κάτω από μια εστία μαγειρέματος;

Όχι, απαγορεύεται η εγκατάσταση του πλυντηρίου πιάτων κάτω από μια εστία μαγειρέματος. Κρατήστε το μακριά από πηγές θερμότητας όπως καλοριφέρ ή σόμπες.

Πού μπορώ να βρω ανταλλακτικά για αυτό το μοντέλο;

Επικοινωνήστε με την εξυπηρέτηση πελατών της Hoover ή με ένα εξουσιοδοτημένο κέντρο. Το εγχειρίδιο αναφέρει ότι ορισμένες επισκευές μπορεί να απαιτούν τον σειριακό αριθμό. Φυλάξτε αυτόν τον αριθμό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HI 6A2S3PSTA-80 HOOVER

7.1 Τοποθέτηση του απαγωγού κατά του ατμού 7.2 Ρύθμιση ύψους 7.3 Ρύθμιση του πλάτους 7.4 Ρύθμιση όψης των μπροστινών ποδιών 7.5 Ρύθμιση κλίσης 7.6 Εισαγωγή στο διαχωριστικό εντοίχιο 7.7 Τέντωμα των μπροστινών ποδιών 7.8 Προετοιμασία του καπναγωγού 7.9 Εγκατάσταση του καπναγωγού 7.10 Στερέωση του συστήματος στην κουζίνα

8 Σύνδεση στο δίκτυο ύδρευσης και στο ηλεκτρικό δίκτυο. σελ. 18 - 19

8.1 Διάγραμμα σύνδεσης 8.2 Διάταξη ασφάλειας 9 Παράδοση στον χρήστη σελ. 19 10 Τεχνικά χαρακτηριστικά σελ. 19

1 Προειδοποιήσεις ασφαλείας για την εγκατάσταση

Ακολουθήστε τις οδηγίες πριν ξεκινήσετε την εγκατάσταση του προϊόντος. Η ασφάλειά σας είναι σημαντική για εμάς. Διαβάστε προσεκτικά αυτές τις πληροφορίες πριν χρησιμοποιήσετε το προϊόν.

Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο τεχνικό, ο οποίος πρέπει να γνωρίζει και να συμμορφώνεται με τους νόμους που ισχύουν στη χώρα εγκατάστασης και τις οδηγίες του κατασκευαστή. Εάν απαιτείται έργο από τον κατασκευαστή για την εξάλειψη σφαλμάτων που οφείλονται σε ελαττωματική εγκατάσταση, το έργο αυτό δεν καλύπτεται από την εγγύηση. Αφαιρέστε το υλικό συσκευασίας πριν τη λειτουργία της συσκευής. Αφού αποσυσκευάσετε το προϊόν, βεβαιωθείτε ότι δεν έχει υποστεί ζημιά και, σε περίπτωση προβλημάτων, επικοινωνήστε με το κέντρο εξυπηρέτησης πριν προχωρήσετε στην εγκατάσταση και πριν το συνδέσετε στην παροχή ρεύματος. Ένα χαλασμένο προϊόν μπορεί να προκαλέσει βραχυκύκλωμα, ηλεκτροπληξία, κίνδυνο πυρκαγιάς και άλλους κινδύνους. - Ελέγξτε τη συσκευασία για αξεσουάρ ή συνδετικό υλικό (φακελάκια με βίδες, έγγραφα, φυλλάδια κ.λπ.) και, εάν υπάρχουν, αφαιρέστε τα και αποθηκεύστε τα. Η ασφαλής χρήση είναι εγγυημένη μόνο εάν η εγκατάσταση έχει πραγματοποιηθεί σωστά, σύμφωνα με τις παρούσες οδηγίες. Σε περίπτωση βλάβης λόγω ακατάλληλης εγκατάστασης, την ευθύνη φέρει το άτομο που εγκατέστησε το προϊόν. Κατά τη διάρκεια της εγκατάστασης, η συσκευή δεν πρέπει να είναι συνδεδεμένη με την παροχή ρεύματος. - Συνιστάται να φοράτε προστατευτικά γάντια κατά την εγκατάσταση για την αποφυγή τραυματισμών από κοψίματα. - Σε περίπτωση εσφαλμένης εγκατάστασης, παραποίησης της συσκευής και ακατάλληλης σύνδεσης, η ισχύς της εγγύησης του προϊόντος λήγει. Βεβαιωθείτε ότι η σύνδεση του καλωδίου τροφοδοσίας του προϊόντος έχει ολοκληρωθεί, δεν είναι προσβάσιμη. - Μετά τη συναρμολόγηση, το καλώδιο τροφοδοσίας δεν πρέπει να έρχεται σε επαφή με κινούμενα μέρη εξαρτημάτων της κουζίνας (όπως ένας συμπιεστής) και δεν πρέπει να εκτίθεται σε υψηλές θερμοκρασίες. Κατά την παράδοση του προϊόντος στον τελικό χρήστη, ο τεχνικός πρέπει να βεβαιωθεί ότι έχει εγκατασταθεί σωστά. Μη συνδέετε το προϊόν στο ηλεκτρικό δίκτυο πριν από την πλήρη εγκατάσταση του προϊόντος. Ιδιαίτερα, μπορεί να υπάρχει κίνδυνος ηλεκτροπληξίας. - Προσέξτε κατά τη μεταφορά, το προϊόν είναι βαρύ.

• Πριν ξεκινήσετε την εγκατάσταση, ελέγξτε τις διατάξεις του διαμερίσματος συγκρίνοντας τις με τις οδηγίες που περιέχονται στο παρόν έντυπο. Σημειώστε ότι η συναρμολόγηση της συσκευής και των συσκευών απαιτεί χρόνο, ακόμη και αν υπερβαίνει ο χρόνος του πίνακα ελέγχου. Βεβαιωθείτε ότι ο χώρος εγκατάστασης είναι σταθερός και στερεός.
• Εφαρμόστε την προστατευτική μεμβράνη, που παρέχεται στο κιτ εγκατάστασης, κάτω από τον πάγκο εργασίας και στα γύρω έπιπλα. Αυτή η μεμβράνη προστατεύει τα έπιπλα από την υγρασία.
• Να είστε προσεκτικοί όταν ανοίγετε και κλείνετε το πλυντήριο. Η εσωτερική ανάπτυξη του προϊόντος. Το προϊόν πρέπει να είναι σωστά τοποθετημένο για να λειτουργεί σωστά. Διαφορετικά, η συσκευή μπορεί να καλύψει καλά, με αποτέλεσμα να διαρρέει κάτι από αυτό.

Νου για εγκατάσταση του πλυντηρίου πιάτων 2

• Εγκαταστήστε και χρησιμοποιήστε αυτό το προϊόν σε κλειστό, καλυμμένο, στεγνό και καλά αεριζόμενο περιβάλλον. Μην εγκαταστήσετε το προϊόν σε ανοιχτούς χώρους εκτεθειμένους σε ατμοσφαιρικούς παράγοντες.
• Εγκαταστήστε το προϊόν κοντά σε ηλεκτρική πρίζα. Χρησιμοποιήστε το προϊόν μόνο αν τοποθετηθεί σε διαμέρισμα, διαφορετικά κινδυνεύετε από ραδιενεργά καυσαέρια. Μην εγκαταστήσετε το πλυντήριο πιάτων κάτω από θερμαντικά σώματα. Μην εγκαταστήσετε το προϊόν κοντά σε πηγές θερμότητας (καλοριφέρ, σόμπες κ.λπ.). Μην τοποθετήσετε το προϊόν πάνω σε χαλιά ή τραπέζια επιφάνειες. Τοποθετήστε το προϊόν σε ομαλή, επίπεδη και σταθερή επιφάνεια.

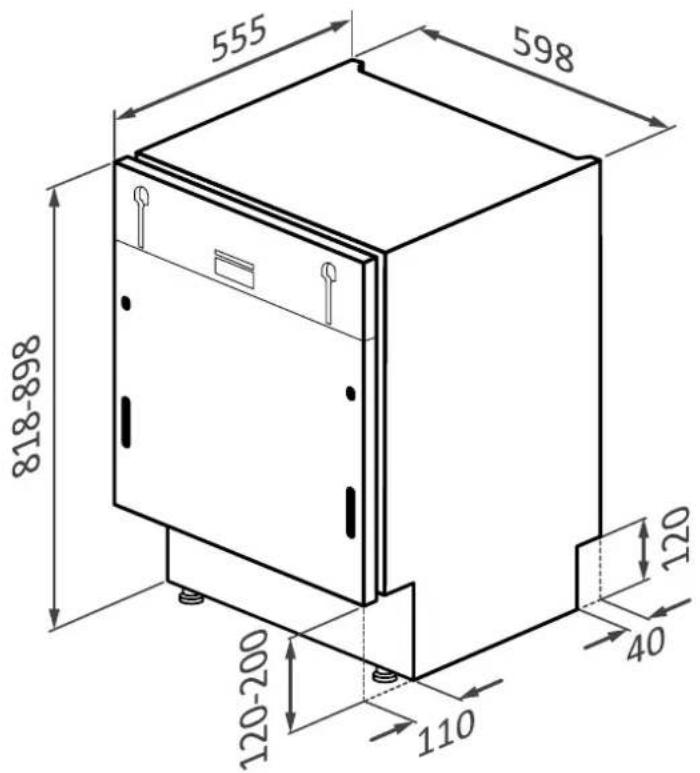

3 Διαστάσεις πλυντηρίου πιάτων

Διαστάσεις σε mm

Μπροστινή αξονομετρική προβολή του προϊόντος

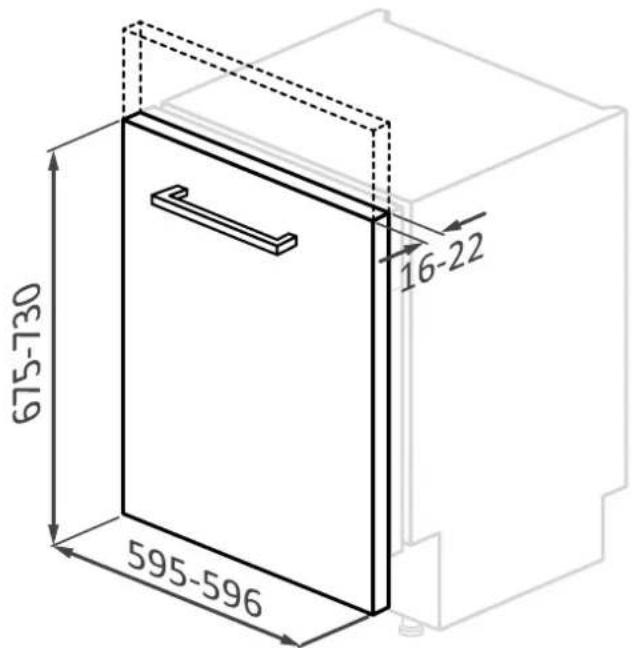

Μπροστινή αξονομετρική προβολή με πόρτα κουζίνας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: εάν το πάνω μέρος της κουζίνας ζυγίζει περισσότερο από 9 kg, επικοινωνήστε με την υπηρεσία τεχνικής υποστήριξης.

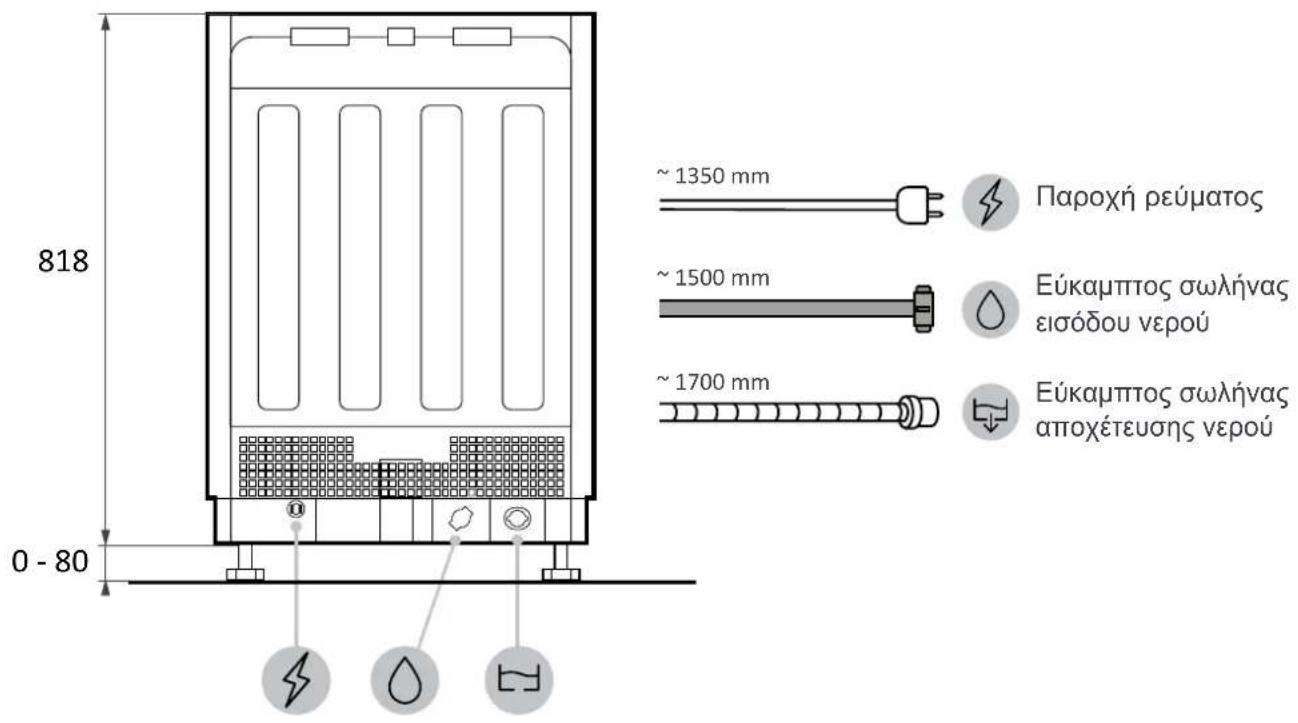

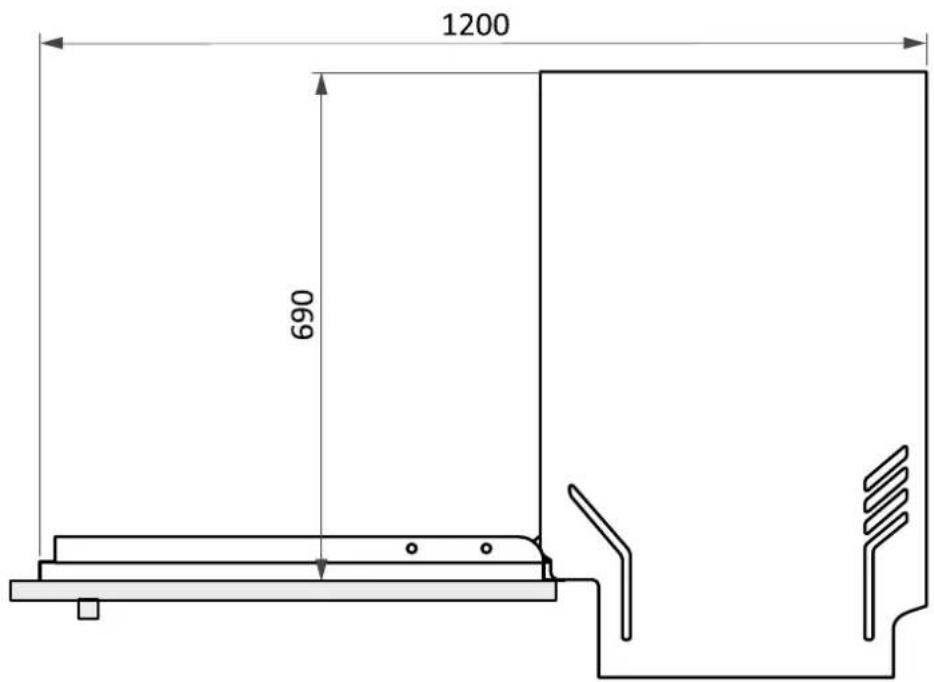

Διαστάσεις σε mm

Πίσω όψη

Πλάγια όψη

4 Βίντεο εγκατάστασης βήμα προς βήμα

Μπορείτε να δείτε το βίντεο εγκατάστασης του προϊόντος ακολουθώντας τον κωδικό QR:

ή κάνοντας κλικ σε αυτόν τον

5 Εργαλεία εγκατάστασης

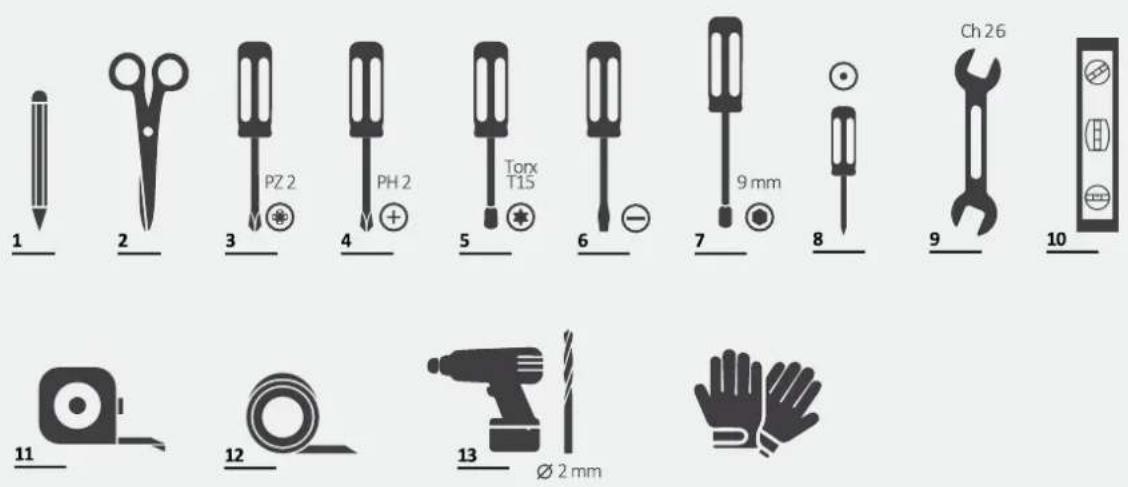

Απαιτούμενα εργαλεία

Εργαλεία που παρέχονται με το προϊόν

A 03.9X38

B 04X13

C 04X15

D 03,5X16

F

G

H

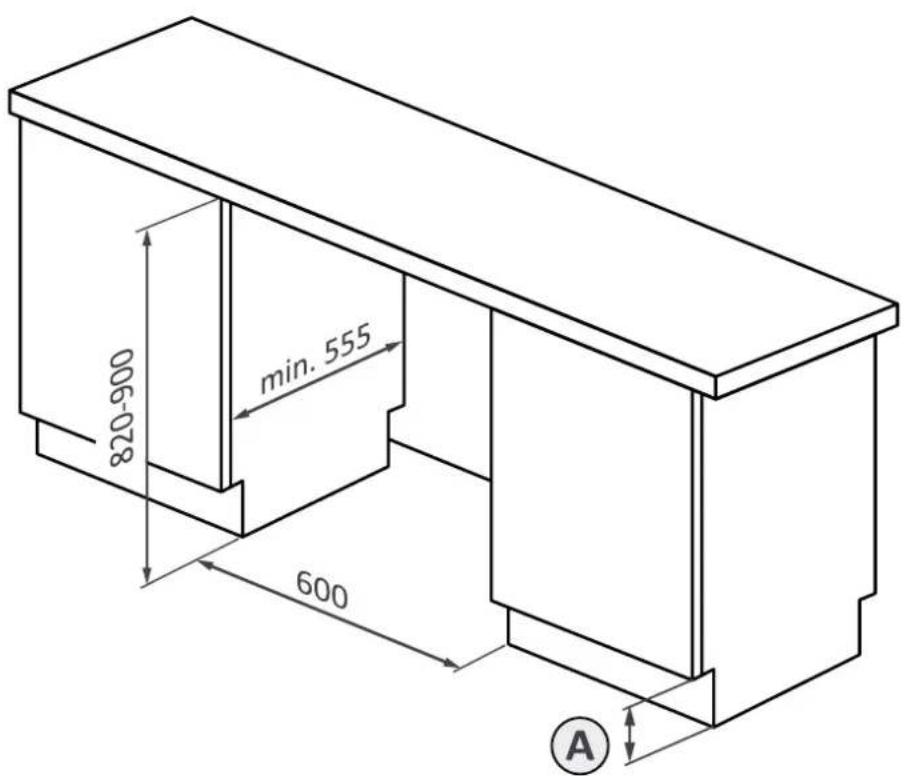

Διαστάσεις σε mm Ακολουθεί η προβολή

A

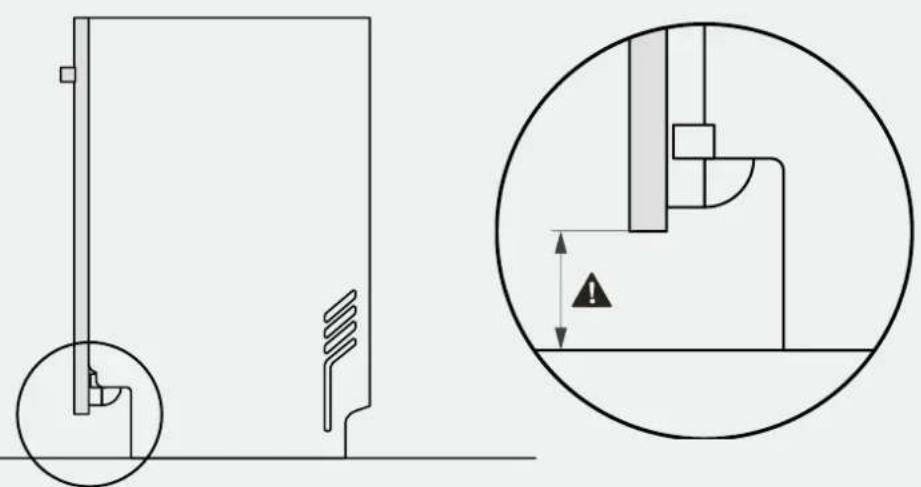

Α ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το ελάχιστο ύψος του ταβανιού πρέπει να είναι 818 mm. Σε αυτήν την περίπτωση, η απόσταση μεταξύ των προστατευτικών καλύμματος και του δαπέδου πρέπει να είναι 90 και 120 mm. Εάν το ταβάνι είναι υπερυψωμένο (π.χ. 898 mm), η απόσταση προστασίας-δαπέδου πρέπει επίσης να αυξηθεί αναλογικά, έως το πολύ 170 έως 200 mm.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

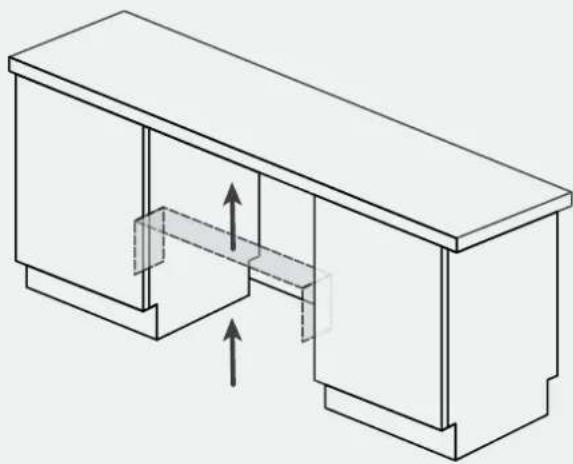

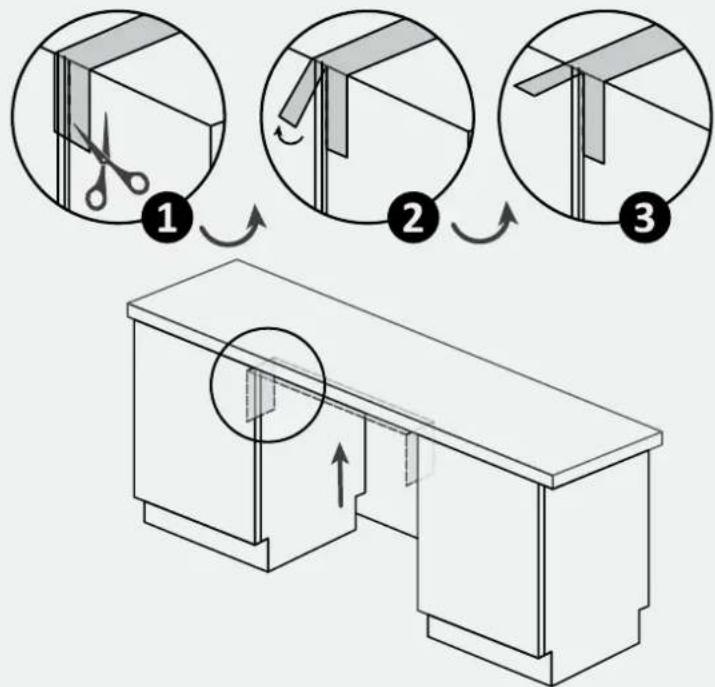

7.1 Τοποθέτηση ταινίας στήριξης

Εφαρμόστε την αυτοκόλλητη ταινία κάτω από τον πάγκο εργασίας και στις πλευρές των παρακείμενων επίπλων.

1.

2.

3.

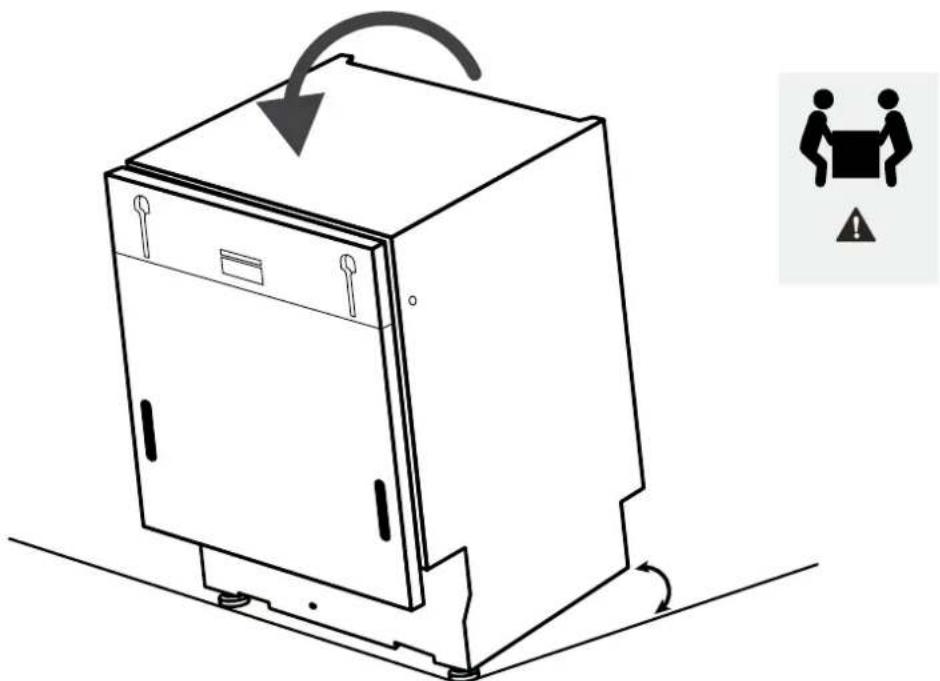

7.2 Ρύθμιση ύψους

Τραβήξτε το πλυντήριο πιάτων ανασηκώνοντας το πίσω μέρος περίπου 10 cm.

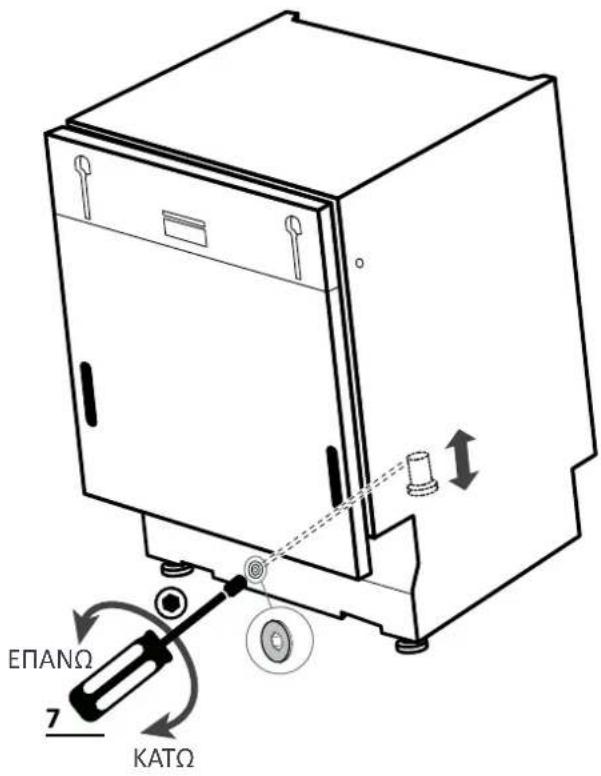

7.3 Ρύθμιση πίσω ποδιού

Ρυθμίστε το ύψος του πίσω ποδιού ενεργώντας από το μπροστινό μέρος του μηχανήματος όπως υποδεικνύεται παρακάτω.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

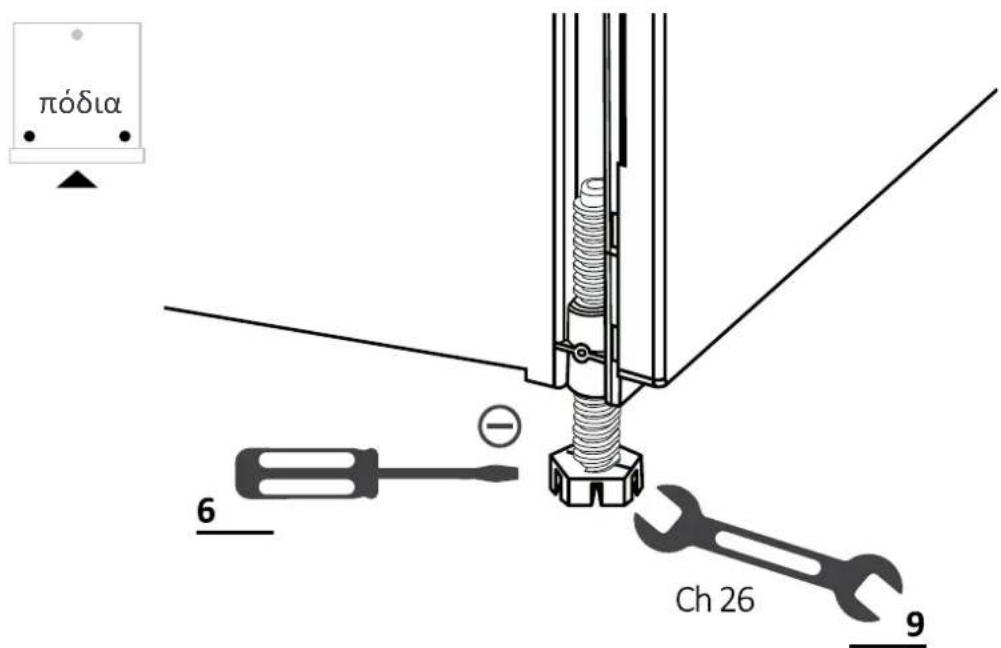

7.4 Ρύθμιση μπροστινών ποδιών

Ρυθμίστε απευθείας τα μπροστινά πόδια. Εάν είναι απαραίτητο, ανασηκώστε ελαφρά το πλυντήριο πιάτων.

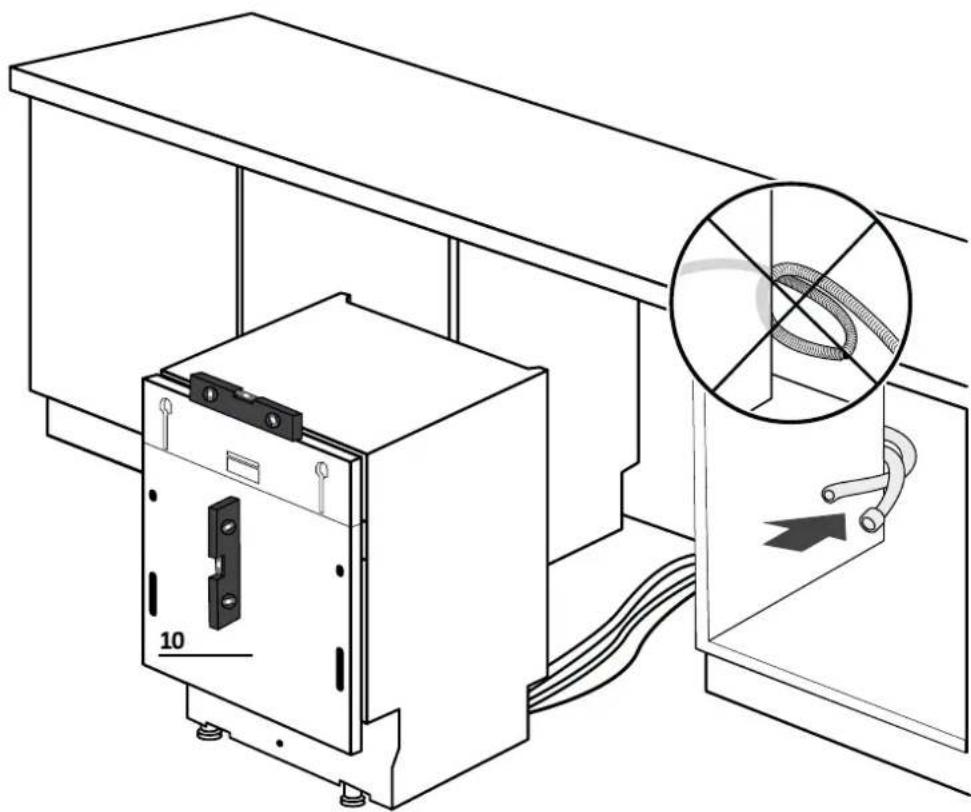

7.5 Ρύθμιση κλίσης

Οριζοντιώστε το πλυντήριο πιάτων κατά το κάτω και οριζόντιο είτε δω.

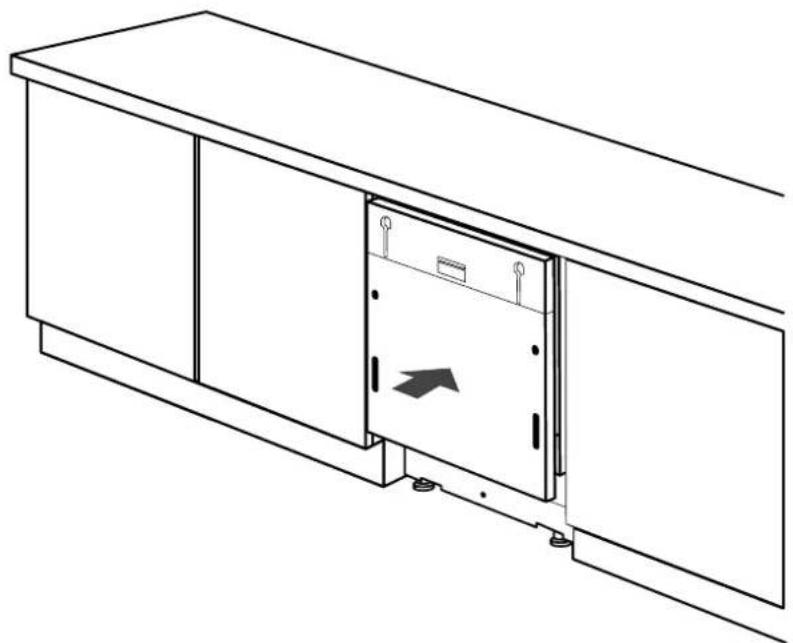

7.6 Εισαγωγή στο διάφραγμα Εντοιχίου

Εισαγάγετε το πλυντήριο πιάτων στο διάφραγμα εντοιχίου και ελέγξτε τις εσοχές και τα άνοιγμα.

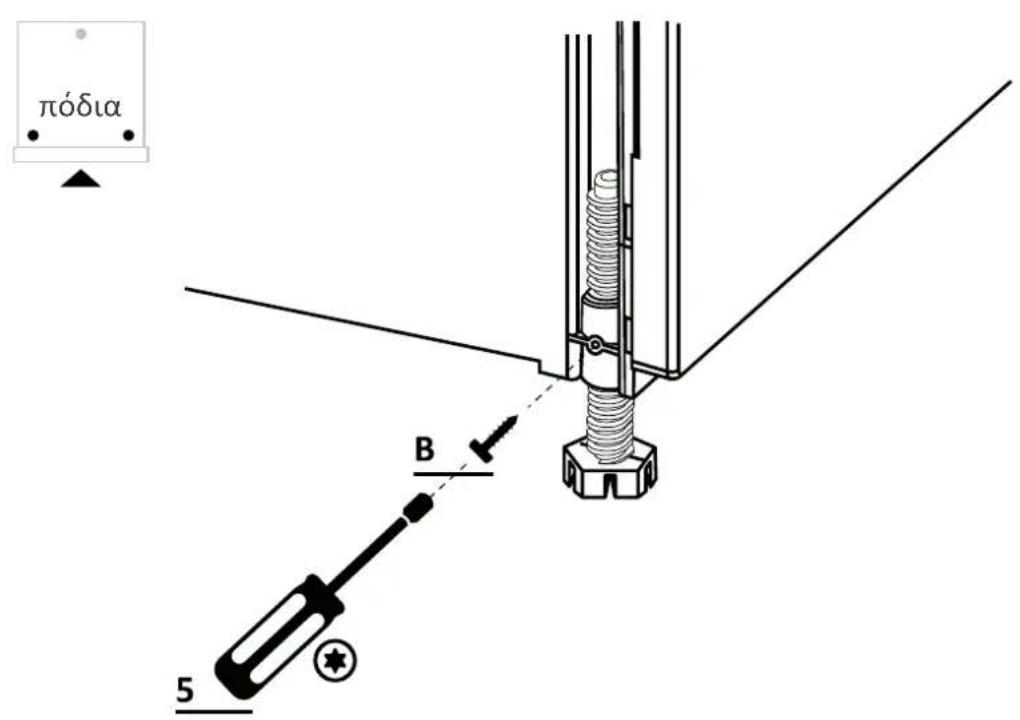

7.7 Στερέωση των μπροστινών ποδιών

Αφού ελέγξετε όλες τις μετρήσεις, στερεώστε μόνιμα τα μπροστινά πόδια για να αποφύγετε το λασκάρισμά τους την πάροδο του χρόνου. Αυτός ο χειρισμός μπορεί επίσης να γίνει μετά την εγκατάσταση του πάνελ κουζίνας.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

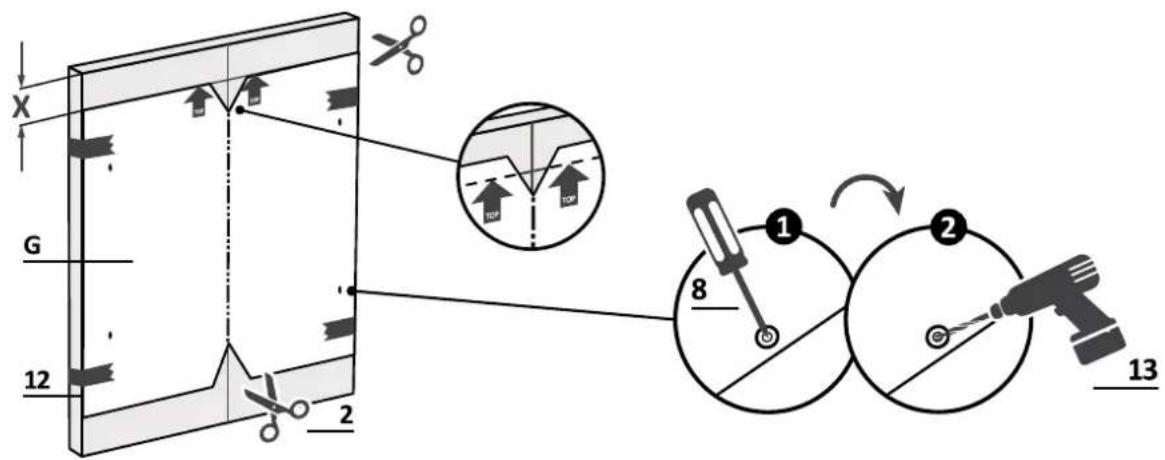

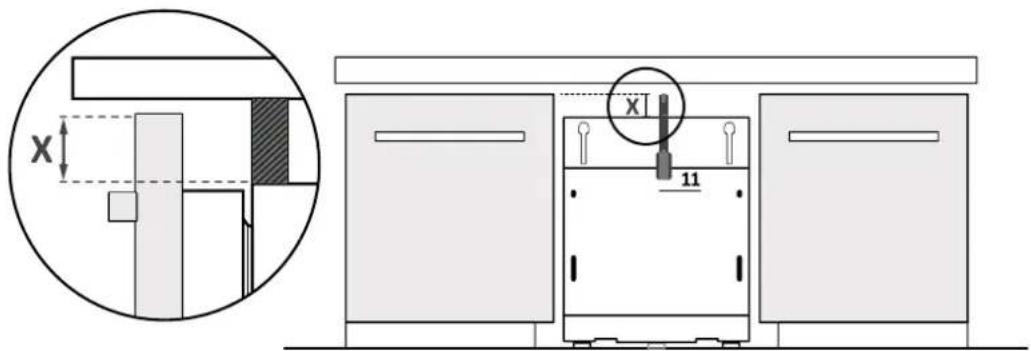

7.8 Προετοιμασία πάνελ

1.

Μετρήστε την απόσταση μεταξύ του άνω άκρου των παρακείμενων πορτών και του πλυντηρίου πιάτων.

2.

Μεταφέρετε τη μεριά στο πάνελ κουζίνας και εντοπίστε το κέντρο.

3.

Εφαρμόστε το σχεδιάγραμμα διάτρησης και ακολουθήστε τις παρεχόμενες οδηγίες.

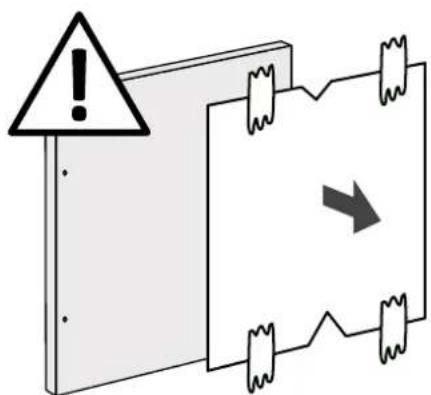

7.8 Προετοιμασία πάνελ

4.

Αφαιρέστε το σχεδιάγραμμα διάτρησης και εφαρμόστε τα εξαρτήματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι οι κεφαλές των βιδών δεν προεξέχουν από την πίσω επιφάνεια του πάνελ, ειδικά αν τούτη η λαβή.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

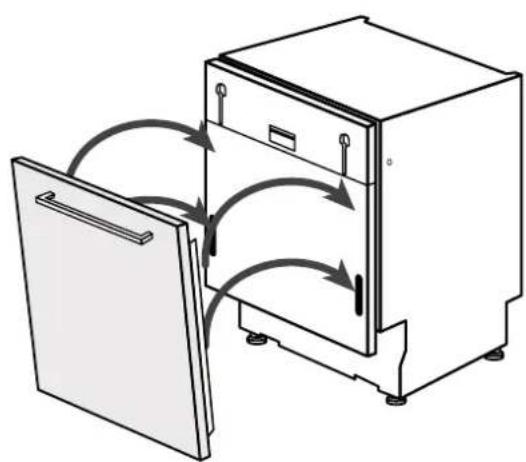

7.9 Εγκατάσταση του πάνελ

1.

Προσαρτήστε το πάνελ στο πλυντήριο πιάτων.

2.

Στερεώστε το πάνελ στο κάτω μέρος του πλυντηρίου πιάτων.

3.

Στερεώστε το πάνελ στο επάνω μέρος του πλυντηρίου πιάτων.

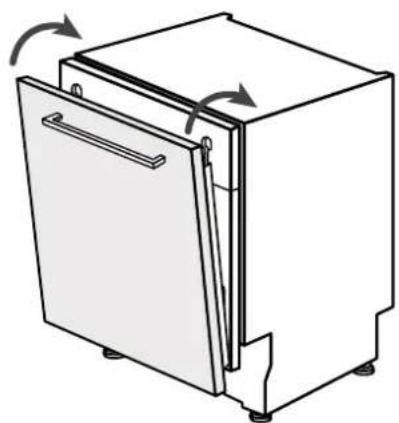

7.9 Εγκατάσταση του πάνελ

4.

Ανοιχτή την ήρα του Ραυτιρίου Παίων Κρατώντας το κάτω μέρος του Δαβεκουζίνας, όταν συνεχία εβδομαδιαίες καθόδους.

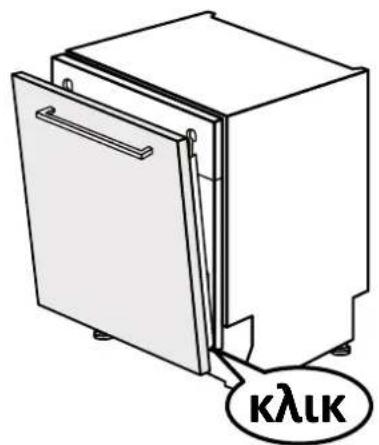

5.

Βεβαιωθείτε ότι το πάνελ έχει εισαχθεί πλήρως. Στερεώστε το πάνελ κουζίνας στο πλυντήριο πιάτων χρησιμοποιώντας τις παρεχόμενες βίδες.

7 Οδηγίες εγκατάστασης του πλυντηρίου πιάτων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνδέστε το πλυντήριο πιάτων στο δίκτυο υδροδότησης και στο ηλεκτρικό δίκτυο, ακολουθώντας τις οδηγίες του κεφαλαίου 8.

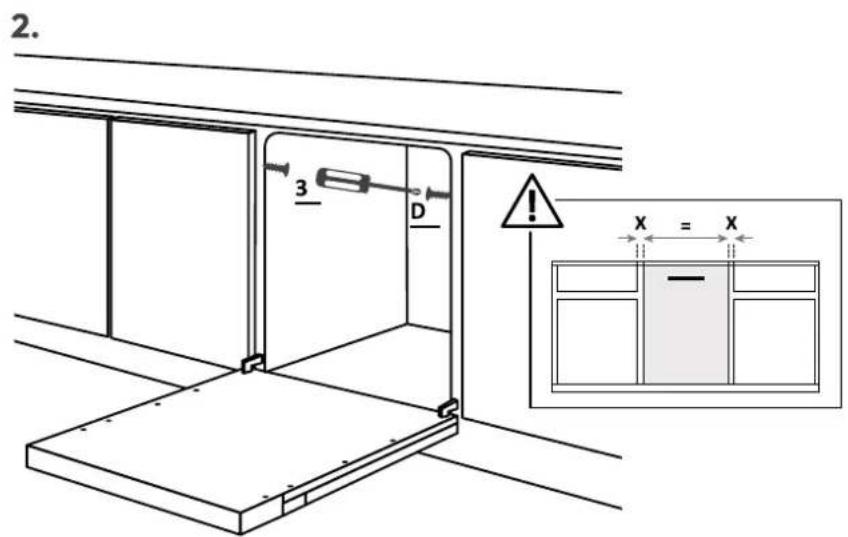

7.10 Στερέωση του πλυντηρίου στην κουζίνα

Οδηγίες για την πλευρική οπή του πλαστικού πιάτων από τα παρακείμενα υλικά.

ΑΝΑΠΟΔΟΙΟΝΗΣΗ: Εάν δεν είναι δυνατή η πλευρική στερέωση του Ραυτντηρίου Τιάτων, χρησιμοποιήστε τα προεξέχοντα υποστηρίγματα και στερεώστε το στον πάγκο εργασίας. Προσέξτε εάν ο πάγκος είναι από ξύλο.

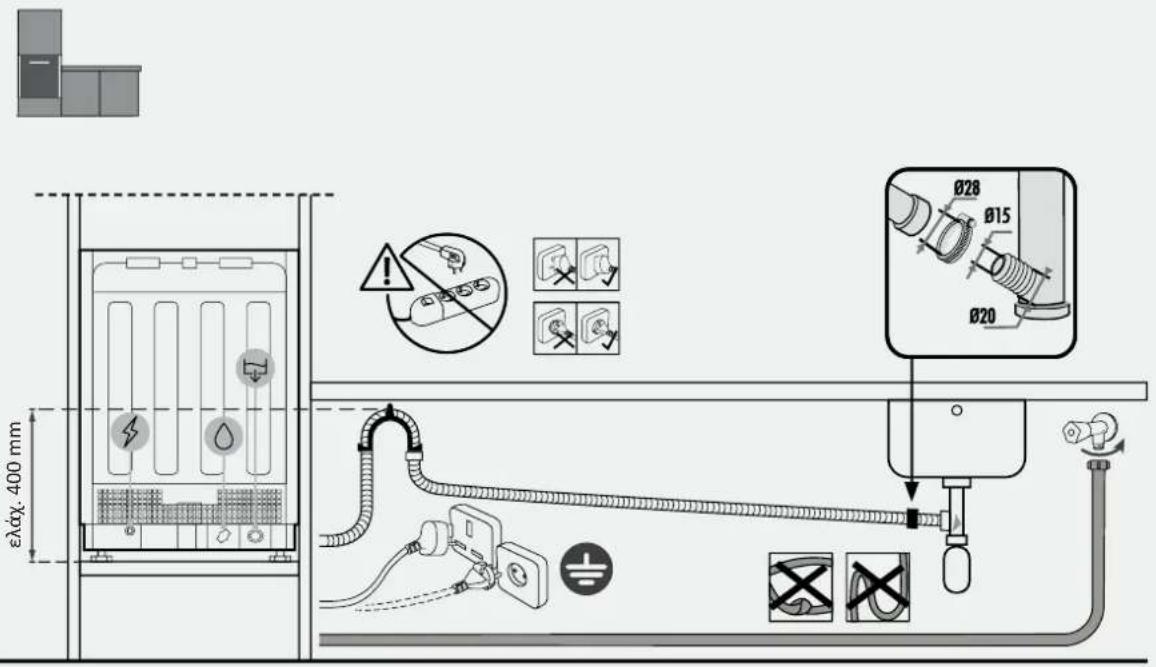

8 Αποχέτευση νερού και σύνδεση ηλεκτρικής ενέργειας

Διάγραμμα εγκατάστασης σε στήλη ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Βεβαιωθείτε ότι η πίεση νερού είναι μεταξύ 0,08 MPa και 1 MPa.

8.2 Διάταξη ασφαλείας

Όλα τα πλυντήρια πιάτων είναι εξοπλισμένα με διάταξη ασφαλείας κατά της υπερχείλισης, η οποία, σε περίπτωση που φέρει μη κανονική στάθμη λόγω δυσλειτουργίας, μπλοκάρει αυτόματα τη ροή ή αποχετεύει μη κανονικά νερό.

Βλ. το Εγχειρίδιο Χρήσης για περισσότερες λεπτομέρειες.

Παράδοση στον χρήστη

Στο τέλος της εγκατάστασης:

Ενημερωθείτε για τις βασικές λειτουργίες. Ενημερωθείτε για όλες τις πτυχές που σχετίζονται με την ασφαλή χρήση και περιποίηση. - Παραδώστε τα εξαρτήματα και τις οδηγίες χρήσης και συναρμολόγησης στον χρήστη ώστε να τα φυλάξει επιμελώς.

Αφού ολοκληρωθεί η εγκατάσταση, απαιτείται η προστατευτική μεμβράνη, η ταινία και όλα τα άλλα υλικά συσκευασίας και απαιτείται τα παρεχόμενα αξεσουάρ από το εσωτερικό του προϊόντος.

Η πραγματική εμφάνιση του προϊόντος αποτελείται από επεξεργασμένο μοντέλο.

Αποσυναρμολόγηση πλυντηρίου πιάτων 10

• Αποσυνδέστε το προϊόν από την παροχή ηλεκτρικού ρεύματος και νερού.
• Εβιδώστε τις βίδες στερέωσης.
• Ανασηκώστε ελαφρά το προϊόν και τραβήξτε το εντελώς έξω. Αυτό το προϊόν δεν προκαλεί ζημιά όταν επισκευάζεται, τα εξαρτήματα μπορούν επίσης να χρησιμοποιηθούν για νέα συσκευή.
