Vrsta izdelka	Vgradni pomivalni stroj
Znamka	Hoover
Model	HI 6A2S3PSTA-80
Dimenzije (V x Š x G)	818 - 898 mm (nastavljiva) x 600 mm x 570 mm
Teža	Približno 45 kg
Električni priključek	220-240 V, 50/60 Hz
Vodni tlak	0,08 - 1 MPa
Varnostni sistem	Zaščita pred prelivanjem s samodejnim zaustavljanjem
Nastavitev višine	Nastavljive sprednje in zadnje noge
Namestitev	Vgradna, potrebuje kuhinjski panel
Parna zaščitna folija	Vključena, namestiti pod delovno površino
Raven hrupa	Približno 44 dB (ocena)
Kapaciteta	12-14 pogrinjkov (ocena)
Poraba vode	Približno 10 L na cikel (ocena)
Poraba energije	Približno 1 kWh na cikel (ocena)
Programi	Eko, Intenzivni, Hitri, itd. (ocena)
Posebne funkcije	Sušenje, odložen zagon (ocena)
Priložena oprema	Montažni vijaki, parna zaščitna folija, šablona za vrtanje
Montažni nosilec	Podpora za pritrditev na delovno površino

Pogosto zastavljena vprašanja - HI 6A2S3PSTA-80 HOOVER

Kakšne so dimenzije pomivalnega stroja Hoover HI 6A2S3PSTA-80?

Dimenzije so: nastavljiva višina od 818 do 898 mm, standardna širina 600 mm in globina približno 570 mm. Za pravilno namestitev kuhinjski panel ne sme tehtati več kot 9 kg.

Kakšen je zahtevani vodni tlak?

Vodni tlak mora biti med 0,08 MPa in 1 MPa. Pred priključitvijo pomivalnega stroja preverite svojo namestitev.

Kako namestim parno zaščitno folijo?

Nameščeno parno zaščitno folijo položite pod delovno površino in na stranice sosednjih omar. To ščiti površine pred vlago med uporabo.

Ali lahko pomivalni stroj uporabljam brez vgradnje?

Ne, ta model je zasnovan izključno za vgradno namestitev. Samostojna uporaba bi lahko povzročila poškodbe ali opekline.

Kako nastavim višino pomivalnega stroja?

Nagnite aparat tako, da dvignete zadnji del za približno 10 cm, nato nastavite zadnjo nogo skozi sprednjo stran. Nato neposredno prilagodite sprednje noge. Pomivalni stroj mora biti poravnan, da se vrata pravilno zapirajo.

Kakšen je varnostni sistem proti prelivanju?

Pomivalni stroj je opremljen z napravo, ki samodejno ustavi dotok vode ali odvaja presežek ob preseženi normalni ravni, s čimer preprečuje poplave.

Kako pritrdim kuhinjski panel?

Izmerite razdaljo med zgornjim robom sosednjih vrat, jo prenesite na panel, uporabite priloženo šablono za vrtanje, nato pritrdite panel na pomivalni stroj z vijaki. Pred zategovanjem se prepričajte, da je panel pravilno vstavljen.

Kaj storiti ob puščanju vode?

Sistemi za zaščito pred prelivanjem se samodejno sproži. Če kljub temu pride do puščanja, zaprite dovod vode in izklopite aparat, nato pokličite servisno službo.

Ali lahko pomivalni stroj namestim pod kuhalno ploščo?

Ne, prepovedano je namestiti pomivalni stroj pod kuhalno ploščo. Odmaknite ga od virov toplote, kot so radiatorji ali peči.

Kje lahko dobim rezervne dele za ta model?

Obrnite se na Hooverjevo službo za pomoč uporabnikom ali pooblaščeni servis. Navodila omenjajo, da lahko nekatera popravila zahtevajo serijsko številko. Shranite to številko.

NAVODILA ZA UPORABO HI 6A2S3PSTA-80 HOOVER

8.1 Shema povezav

Standardna shema namestitve

4 Video navodila za namestitev korak za korakom

Ta namestitveni priročnik je namenjen proizvajalcem kuhinj, ki bodo vgrajevali te izdelke. Za zagotovitev varnosti in doseganje najboljših rezultatov natančno preberite ta priročnik, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Pred začetkom namestitve si zabeležite serijsko številko, saj je morda potrebna v primeru popravila. Preverite, ali je med prevozom prišlo do poškodb, in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite izven dosega otrok.

Opomba: Lastnosti in slike, vsebovane v tem dokumentu, so zgolj informativne in se lahko spremenijo brez predhodnega obvestila.

Kazalo

1 Varnostna opozorila za namestitev 2 Kako namestiti pomivalni stroj p.3 3 Dimenzije pomivalnega stroja p.4-5 4 Video z navodili za namestitev korak za korakom p.6 5 Orodja za namestitev p.6 6 Dimenzije za vgradnjo p.7 7 Navodila za namestitev pomivalnega stroja p.8 - 17

7.1 Namestitev parnega traku 7.2 Nastavitev višine 7.3 Nastavitev zadnje noge 7.4 Nastavitev višine sprednjih nog 7.5 Nastavitev nagiba 7.6 Vstavitev v vgradni predal 7.7 Pritrditev sprednjih nog 7.8 Priprava plošče 7.9 Namestitev plošče 7.10 Pritrditev stroja na kuhinjo

8 Priključitev na vodovodno in električno omrežje p.18 - 19

8.1 Priključni načrt 8.2 Varnostne naprave

9 Dostava uporabniku p.19 10 Razstavljanje pomivalnega stroja p.19

3 Dimenzije pomivalnega stroja

Dimenzije v mm

Sprednji aksonometrični pogled na izdelek

Sprednji aksonometrični pogled z vratci kuhinje

POZOR: če je kuhinjski panel težji od 9 kg, se obrnite na servis;

Dimenzije v mm

Zadnji pogled

Stranski pogled

4 Video z navodili za namestitev korak za korakom

Namestitveni video si lahko ogledate s skeniranjem QR kode:

ali s klikom na naslednji

5 Orodja za namestitev

Potrebna orodja

Orodja, ki so priložena izdelku A 03,9X

B 04X13

C 4X15

D 03,5X16

F

G

H

Dimenzije v mm

Aksonometrični pogled

A

A POZOR: Minimalna višina pomivalnega stroja je 818 mm; v tem primeru mora biti razdalja med kuhinjskimi vrati in tlemi med 90 in 120 mm. Če je pomivalni stroj dvignjen (maks. 898 mm), se mora razdalja med vrati in tlemi sorazmerno povečati do največ med 170 in 200 mm.

7 Navodila za namestitev pomivalnega stroja

7.1 Namestitev tarnega traku

Namestite trak pod delovno ploščo in ob straneh sosednjih omaric.

1.

2.

3.

7.2 Nastavitev višine

Nagnite pomivalni stroj tako, da dvignete zadnji del za približno 10 cm.

7.3 Nastavitev zadnje noge

Nastavite višino zadnje noge s sprednje strani stroja, kot je prikazano.

7 Navodila za namestitev pomivalnega stroja

7.4 Nastavitev višine sprednjih nog

Delujte neposredno na sprednje noge. Po potrebi rahlo dvignite pomivalni stroj.

7.5 Nastavitev nagiba

Poravnajte pomivalni stroj v navpični in vodoravni ravnini.

7.6 Vstavitev v vgradni predal

Vstavite pomivalni stroj v vgradno nišo in preverite mere ter tolerance.

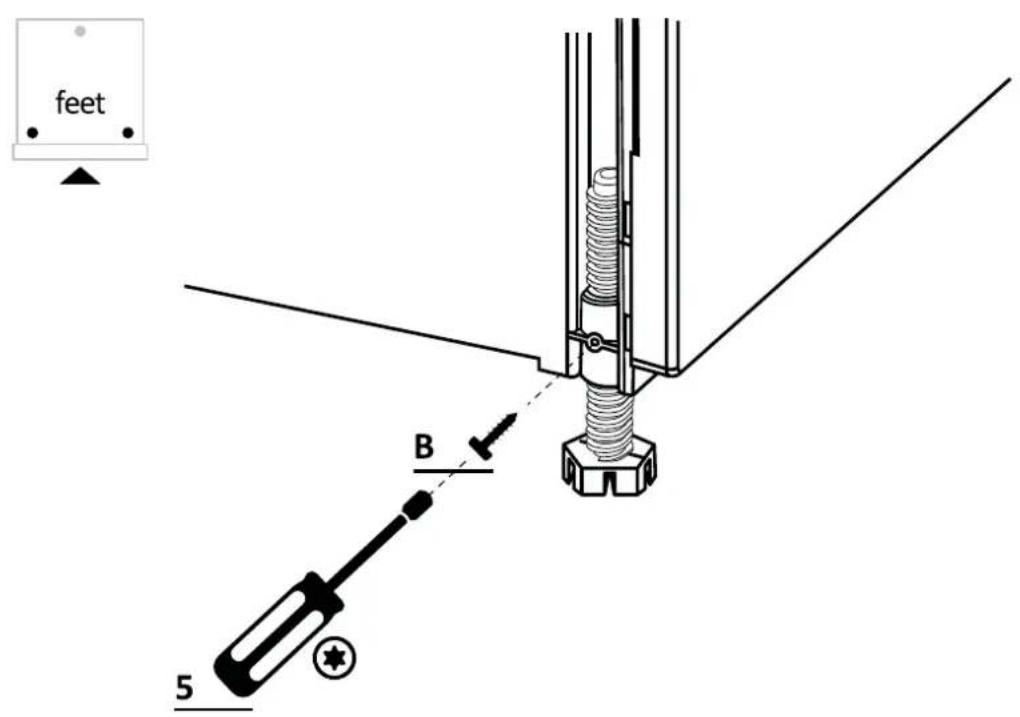

7.7 Pritrditev sprednjih nog

Po preverjanju vseh mer trajno pritrdite sprednje noge, da se sčasoma ne zrahljajo. To dejanje je možno izvesti tudi po namestitvi kuhinjskega panela.

7 Navodila za namestitev pomivalnega stroja

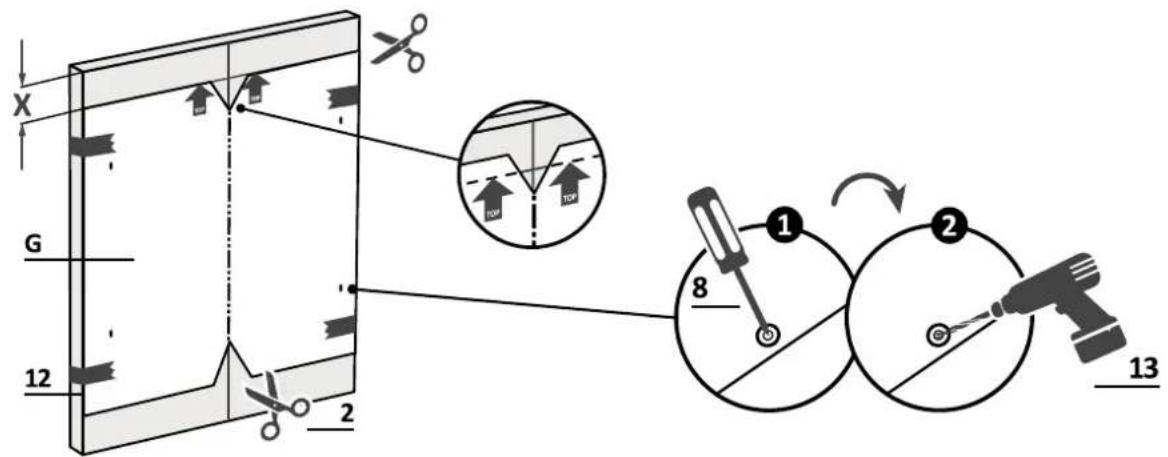

7.8 Priprava plošče

1.

Izmerite razdaljo med zgornjim robom sosednjih vratc in pomivalnim strojem;

2.

Prenesite mero na kuhinjski panel in določite sredino;

3.

Namestite šablono za vrtanje in sledite priloženim navodilom;

7.8 Priprava plošče

4.

Odstranite šablono in namestite dodatke;

POZOR: Preprečite, da bi glave vijakov štrlele iz zadnje strani panela pri nameščanju ročaja;

7 Navodila za namestitev pomivalnega stroja

7.9 Namestitev plošče

1.

Pripnite panel na pomivalni stroj;

2.

Pritrdite panel na spodnji del pomivalnega stroja;

3.

Pritrdite panel na zgornji del pomivalnega stroja;

Odprite vrata pomivalnega stroja in držite spodnji del kuhinjskega panela, nato odvijte spodnje vijake;

5.

Prepričajte se, da je panel popolnoma vstavljen; pritrdite kuhinjski panel na pomivalni stroj z uporabo priloženih vijakov.

7 Navodila za namestitev pomivalnega stroja

POZOR: Povežite pomivalni stroj zdaj na vodovodno in električno omrežje, ob upoštevanju navodil v poglavju 8.

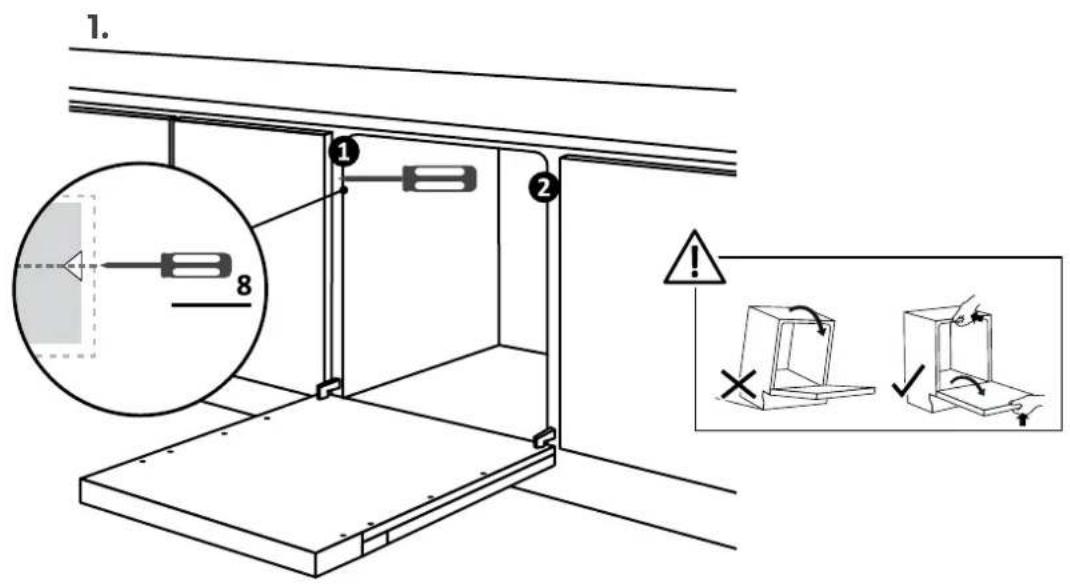

7.10 Pritrditev stroja na kuhinjo

Navodila za pritrditev pomivalnega stroja na stran sosednjih omaric.

OPOZORILO: Če pomivalnega stroja ne morete pritrditi bočno, uporabite priložene nosilce in ga pritrdite na delovno površino; bodite previdni, če material delovne površine ni les.

8 Priključitev na vodovodno in električno omrežje

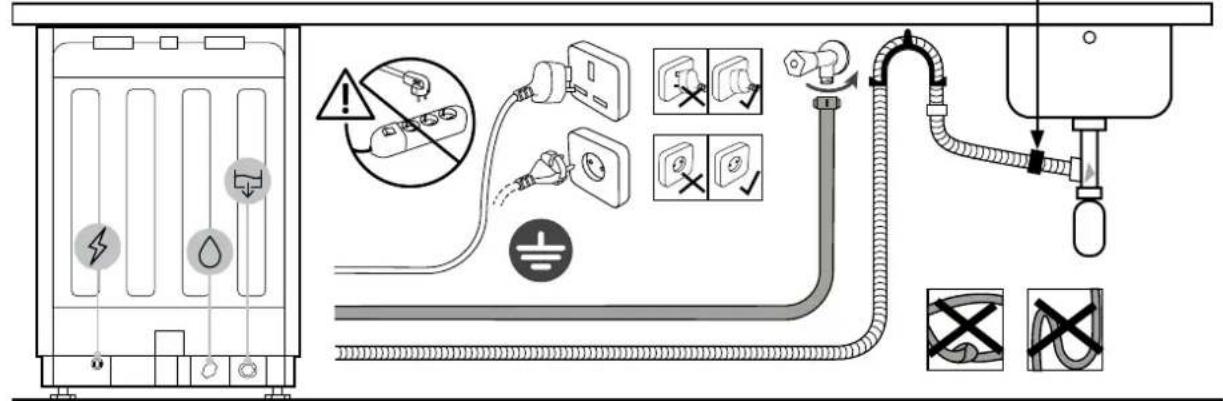

8.1 Shema povezave

Shema vgradnje v stolpec

OPOZORILO: Prepričajte se, da je vodni tlak med 0,08 in 1 MPa.

8.2 Varnostne naprave

Vsi pomivalni stroji so opremljeni z varnostno napravo proti prelitju, ki v primeru preseganja običajne ravni vode zaradi okvare samodejno ustavi dotok vode in/ali izpusti presežek.

Za več informacij glejte uporabniški priročnik.

Dostava uporabniku

Na koncu namestitve:

• Obvestite uporabnika o bistvenih funkcijah;
• Obvestite uporabnika o vseh pomembnih vidikih varne uporabe in ravnanja;
• Uporabniku izročite dodatke ter navodila za uporabo in montažo za skrbno hrambo.

Po končani namestitvi odstranite zaščitno folijo, trak in vse druge embalažne materiale ter iz notranjosti pomivalnega stroja odstranite priložene dodatke.

Opomba: Dejanski videz izdelka je odvisen od izbranega modela.

Razstavljanje pomivalnega stroja

• Odklopite izdelek iz električnega in vodovodnega omrežja;
• Odvijte vijake za pritrditev;
• Rahlo dvignite izdelek in ga popolnoma izvlecite;
• Ta izdelek ne poškoduje pohištva, ki ga je mogoče uporabljati tudi z novim aparatom.
