INSTRUKCJA OBSŁUGI HI 6A2S3PSTA-80 HOOVER

Scheme instalacia do stipca

UPOZORNENIE: Uistite sa, ze tlak vody je medzi O,08 Mpa a 1 Mpa.

Niniejszy podręcznik instalacyjny przyznaczony jest dla producentów kuchni, którzby bédq integrowaec te produkty. Aby zapewnic bezpieczędwo i osiagnól są ilepsze rezultaty, przyȩczytaj uwaznie ten podręcznik, w tym instruktcie bezpieczędwa, i zachowaj go do przyszymiych odniażem. Prźed przystapieniem do instalacji zanotuj numer seryjny, poniewazość boć potrzebny w przyzypadku napraw. Sprawdz, czyNie ma uszkodzen podczas transportu i w.rażie wątpliwość skonsultuj są z technikiem przyd uzyciem. Zawsze przyechowuj wsztkie materiały opakowy niche wy dala od daneci.

Uwaga: Cechy i obrazy zawarte w niniejszym dokumencie majq charakter wyfcznie orientacyjny i mogq uleczmianie bez uprzedzenia.

Spistresci

1 Dstrzeżenia dotyczne bezpiecznych podczas instalacje p.2-3
2 Gdzie zaintalować zmywarke p.3
3 Wymiary zmywarki p.4-5
4 Filminstruktów krok po kroku p.6
5 Naręździa do instalacji p.6
6 Wymiary do zabudowy p.7
7 Wskazówki dotyczne instalacji zmywarki p.8 - 17
7.1 Instalacja tąsmy parowej
7.2 Regulacja wysokość
7.3 Regulacja tylnej nogi
7.4 Regulacja wysokość przychodnic nóg
7.5 Regulacja nachylenia
7.6 Wtozenie do zabadowanego wnek
7.7 Mocowanie przydnich nóg
7.8 Przygotawanie panelu
7.9 Instalacja panelu
7.10 Mocowanie maszyny do kuchni
8 Podlqczenie do sieci wodnej i elektrycznej p.18 - 19
8.1 Schemat połaczenia
8.2 Urzqdzenia zabezpieczajqce
9 Dostarczenia uzytkowników p.19
10 Demontaz zmywarki p.19

1 Ostrzeżenia bezpiecznychstwa dotycznych instalacji

Przechytaj te instrukcje przydralnoe rozmoczenia instalacji produktu. Twoe bezpieczne stwo jest dla nas bardzo zazone. Przechytaj uwaznie te informacoes przydralne uzyciem produktu.

• Instalacja musi byc przypegowadzona przyez wykwalifikowanego technika, kóry zna i przyestrzega obłowiazujycych przyepisów w kraju instalacji oraz instrukcjci produkta;
• Jesli konieczna jest pomoc producenta w usunieciu usterek winikajycych z nieprawidowej instalacji, tak pomocNie jest objeta gwarancjq;
• Usń materiaj opakowaniowy przyd uruchomieniem urzędzenia;
• Po Rozpakowaniu produktu sprawdź,czyNie jest uszkodzony.W przypadku problemów skontaktuższerwisem przydrotpoczeciem instalacji i nie pod.§czaj go do sieci elektrycznej;
• Uszkodzony produkt要去 spowodować zwartie, porazenie prqdem, pozar i innate zagrozenia;
• Sprawdz,czy opakowanie zawiera akcesoria lub materiały dodatkowe (torebki ze srbami, dokumenty, broszury itp.) i w razie potrzeby usń je i zachowaj;
• Nieprawidłowa instalacja要去 spowodowej uzzkodzenia lub obrażenia osob, zwierzćt lub rzechy. Producent nie ponosi odpowiedzialnosci za takie szkody lub obrażenia;
• Bezpieczne uzytkowanie jest gwarantowane tylko wtedy, gdy instalacja zostafa wykonana prawidtowo zgodnia z niniejszq instrukcj. W przypadku uszkodzen spowodowych nieprawidtowym montaźem odpowiedzialnosc ponosi instalator;
• Podczas instalacji urzędzenia nie sączy pod.§czone do sieci elektrycznej;
  Zaleca sie noszenie rrekawic ochronnych podczas instalacji, aby uniknoge skaleczen;
• W przypadku nieprawidowej instalacji, manipulacji urzędzeniem lub niedgodnoso podtqczenia gwarancja produktu traci waznosć;
• Upewnij sie, ze po zabadwie przywód zasilajncy produktu nie jest dostępty;
• Po zamontowani przemod zasilajczy nie要去 stykać sie z ruchomymi czesciami elementów kuchennych (np. szufladq) ani być naraźony na naprezenia mechaniczné;
• Przy przybekazaniu produktu uzytkownikowy technik musi upewnić są, zęstateń on prawidów zastalowany;
• Nie podłuczaj produktu do sieci elektrycznej, dopóki panel przyedni nie zostanie załękowiec zainstalowy. W przyceiwym razie sąwaystpicy zagrozenia porażeniem prydem;
• Zachowaj ostrożnosć podczas transportu, produkt jest噤k;

• Przed Rozpoczeciem instalacji sprawdź wszystkie wymiary wnek, porówność je z instrukcjami zawartymi w niniejszej instrukcj. Naleź pAMIętć, ze są za wyrównac drzwic drzewymi innych mebli, nowe są wyzsze niz panel sterowania;

• Upewnij sie, ze.), installi jest stabilne i solidne;

• Nałoz folie ochrònq dołćczonq do zestawu montaquzewego pod blat i na sqsiednie meble. Folia chroni meble przyd wilgociq;
• Zachowaj ostrożnosć podczas otvierania i zamykania produktu;
• Nieprawidłowa instalacja要去 spowodowej przywoćenie są produktu;
• Produkt musi byc wypoziomowany, aby działt prawidłowo, w przyciwnym razie drzwie bedq sie prawidłowo zamykać, co doprowadzi do wydostawania sie gorçiej pary.

Gdzie zaintalowac zmywarke

2

• Zaintaluj i uzywajkiego produktu w zamknietym, zadaszonym, suchym i dobrze wentylowanym srodowisku;
• Nie instaluj produktu na otwartych przystrzeniach narazonych na dziatanie czynnikow atmosferycznych;
• Zamontuj produkt w;poblizu gniażdka elektryczndo;
• Uzywaj produktu tylko wtedy, gdy jest zamontowany we w Nurse, w przyciwnym razie grozi to obrazeniami i poparzeniami;
• Nie instaluj zmywarki pod płytag grzewczq;
• Nie instaluj produktu w povlizu zródećciepţa (grzejniki, piece itp.);
• Nie umieszczaj produktu na dywanach ani podobnych powierzchniach;
• Umiesć produkt na czystej, równej i solidnej powierzchni.

3 Wymiary zmywarki

Wymiary w mm

Widok aksonometryz przodu produktu

Widok aksonometryczny z przyduz drzwiami kuchennymi

UWAGA:gressive kuchenny wamywieje niz 9 kg, skontaktuj sie serwisem.

Wymiary w mm

Widok z tylu

Widok z boku

4 Filminstruktów krok po kroku

Mozna obejrzech film instalacyjny produktu, skanujcq kod QR:

lub klikajc na ponizszy

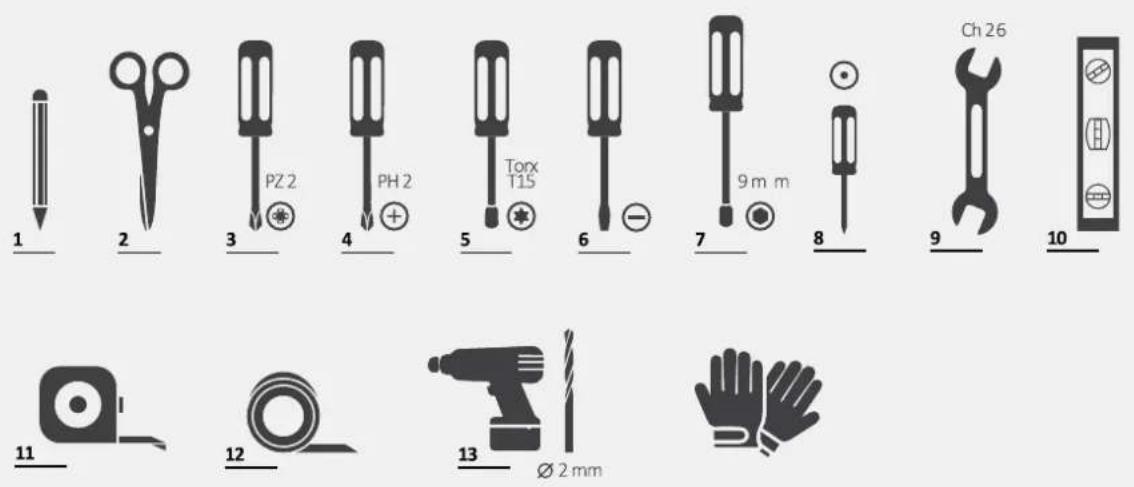

5 Naręździa do instalacji

Wymagane naręźdia

Narędzia dostarczone z produktem
A
03,9X38

B
04X13

C 4X15

D 03,5X16

F

G

H

Wymiary w mm

Widok aksonometryczny

A

UWAGA: Minimalna wysokość zmywarkiDynosi 818 mm; w takim przypadku odlegtość między drzwiamikuchennymi podtogmusiwynosić od 90 do 120~mm .Jesli zmywarka zostanie podnieszona (maks.898 mm),odlegtość ta musi rowniez proportcjonalnie wzrosnqc,do maksymalnie od 170 do 200 mm.

7 Wskazówki dotycznych instalacji zmywarki

7.2 Regulacja wysokość

Pochyl zmywarke, podnoszgc tylnq czesc o okofo 10 cm.

7.3 Regulacja tylnej noźki

Wyreguluj wysokość tylnej noźki od frontu maszyny zgodnia z instrukcjq.

7 Wskazówki dotyczęce instalacje zmywarki

7.4 Regulacja wysokość przyznich noźek

Dziać bezposrednio na przyednie noźki. W razie potrzeby lekko podniaść zmywarke.

7.5 Regulacja nachylenia

Wypoziomuj zmywarke wzgludem ptaszczyzn pionowej i poziomej.

7.6 Włozenia do wnych zabadowy

Włódz zmywarke do wneki jabudowy i sprawdź wymiary oraz tolerancje.

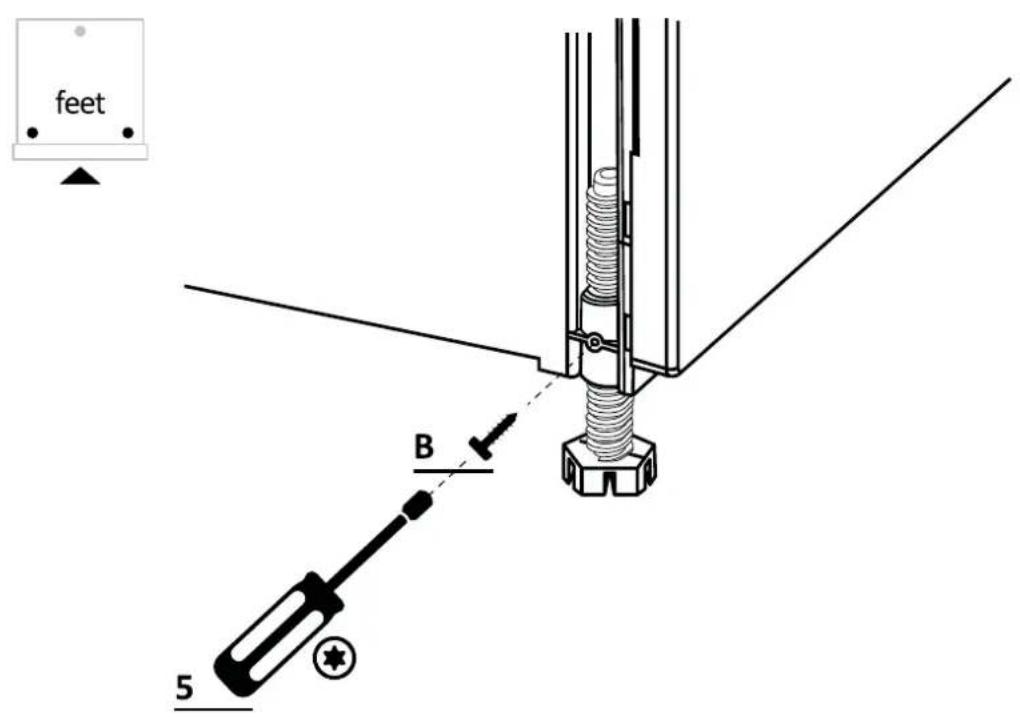

7.7 Mocowanie przydnich noźek

Po sprawdzeniu wzystkich wymiarów, na state przymocuj przyednie noźki, aby nie poluzowały są czasem. Operacja toość wykonac rownik po zamontowaniu panelu kuchennego.

7 Wskazówki dotyczęce instalacje zmywarki

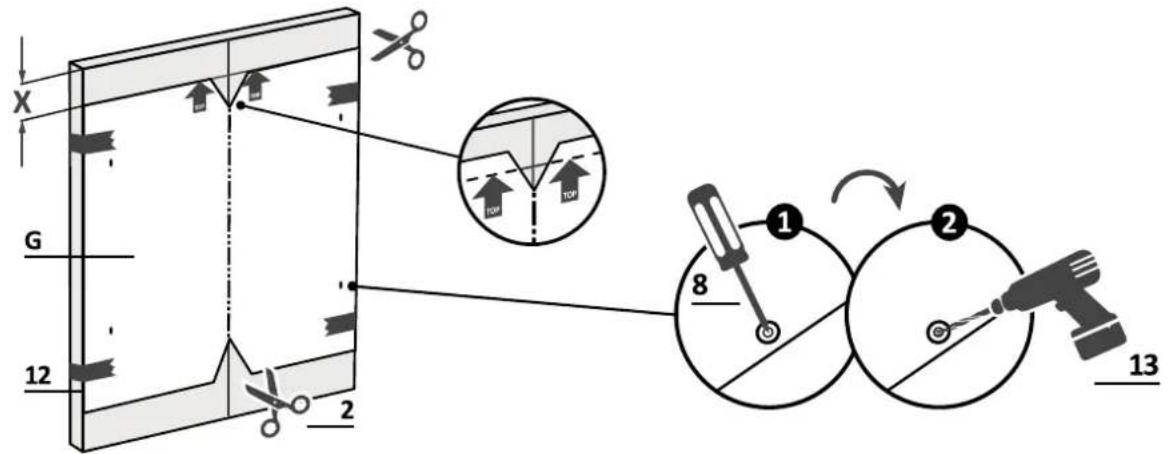

7.8 Przygotowanie panelu

1.

Zmierz odlegtosc miiedzy gornq krawedziq sqsiednich drzwi a zmywarkq;

2.

Przenieś pomiar na panel kuchenny i wyznacz srodek;

3.

Zastosuj szablon wiercenia i postepuj zgodnie z podanymi instrukcjami;

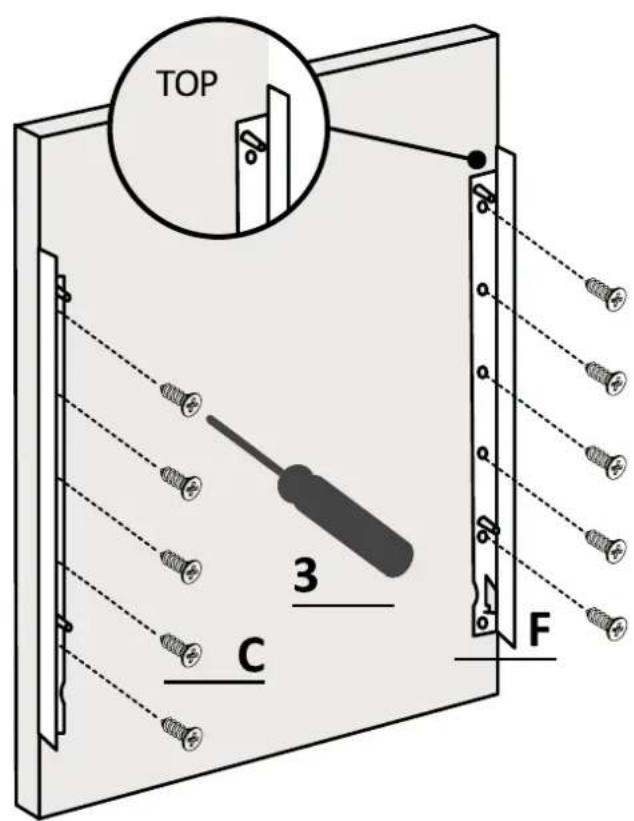

7.8 Przygotawanie panelu

4.

Usun szablon i zamocuj akcesoria.

UWAGA: Unikaj, aby tby srb wystawaty z tymi panelu podczas montazu uchwytu.

7 Wskazówki dotyczęce instalacje zmywarki

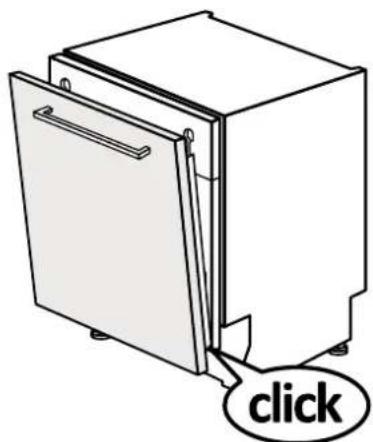

7.9 Montaz panelu

1.

Przymocuj panel do zmywarki

2.

Przymocuj panel do dolnej czesci zmywarki

3.

Przymocuj panel do górnaj częsci zmywarki

7.9 Montañ panelu

4.

Otfworz drzw i zmywarki, trzymajc doln q czec panelu kuchennego, a nastepnie odkre c dolne s Ruby;

5.

Upewnij sie, ze panel jest całkowicie włoźony; przymocuj panel kuchenny do zmywarki za pomocq dołoczonymych szrub.

7 Wskazówki dotyczęce instalacje zmywarki

UWAGA: Podtqcz teraz zmywarke do sieci wodno-elektrycznej, postepujqc zgodnie z instrukcjami w rozdziale 8.

7.10 Mocowanie maszyny do kuchni

Instrukcje mocowania zmywarki do boku sqsiednich szafek.

A OSTRZEZENIE: Jesli nie maya przymocowa zmywarki bocznie, uzyj dozczonych wspornikow i przymocuj jq do btlu; zachowaj ostroznosc, jesti materiai blatu nie jest drewniany.

8 Podłuczenie do sieci wodnej i elektrycznej

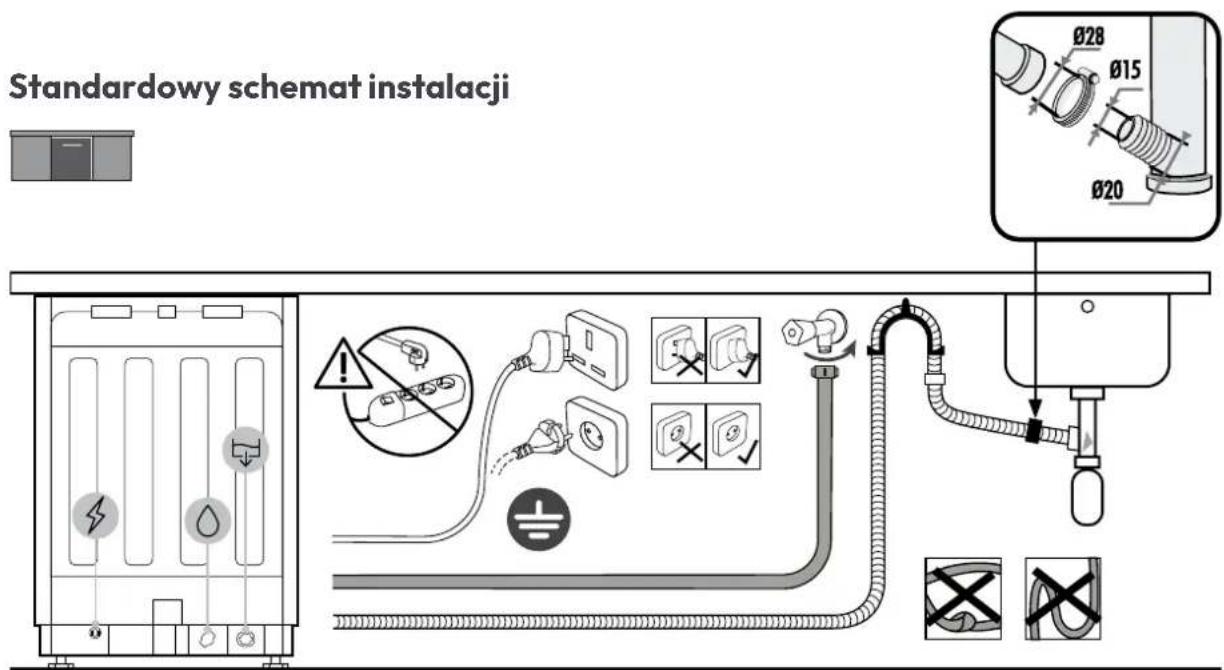

8.1 Schemat połgczeń

Schemat instalacji w kolumnie

A OSTRZEZENIE: Upewnij sie, ze ciñnienie wody miesci sie w zakresie od 0,08 Mpa do 1 Mpa.

8.2 Urzqdzenia zabezpieczajqce

Wszystkie zmywarki wyposazone sq w zabezpieczenia przyed przyzelaniem, które w przyypadku przykroczenia normalné go poziomu wody z powodu awarii automatycznie zatrzymuje dopwyw wody i/lub odpradowa nadmiar.

Aby uzyskać wiecej informaggi, zapoznaj sie z instrukcją obstugi.

Dostawa do uzytkownika

9

Na koniec instalacji:

• Poinformuj uzytkownik o podstawowych funkcjach;
• Poinformuj uzytkownika o wzystkich istotnych aspektach bezpiecznego uzytkowania i obstugi;
• Przekacz uzytkownikówakcesi oraz instrukcje uzytkowania i montazu do sta-rannego przechowywania.

Po zakończeniu instalacji Usun folie ochronnq, tasmę i wzystkie innene materiały opakowaniowe oraz wyjmij dostarczone akcesoria ze zmywarki.

Uwaga: Rzeczywisty wygli od produktu zalezy od wybranego modelu.

Demontañ zmywarki

10

• Odłqcz produkt od sieci elektrycznej i wodnej;
• Odkreć s Ruby mocujace;
• Lekko unies produkti coatsłowicie go wyciagnij;
• Ten Produk t nie uszkadza mebla, ktoy moe byc uzywany takze z nowym urzgdzeniem.
