HIP 3E9E0S - Trauku mazgājamā mašīna HOOVER - Bezmaksas lietošanas instrukcija

Zīmols	Hoover
Modelis	HIP 3E9E0S
Produkta veids	Iebūvējamā trauku mazgājamā mašīna
Izmēri (A x P x D)	82 cm x 45 cm x 57 cm
Neto svars	35 kg
Elektroapgāde	220-240 V, 50 Hz, 10 A
Energoefektivitātes klase	E (no A līdz G skalā)
Gada ūdens patēriņš	2660 L
Gada elektroenerģijas patēriņš	294 kWh
Trauku komplektu skaits	10
Trokšņa līmenis	49 dB(A)
Mazgāšanas programmas	Eco, Intensīvā, Ātrā, Stikla, Priekšmazgāšana
Papildu funkcijas	Atliktais starts, Bērnu drošība, Sāls un skalošanas līdzekļa indikators
Žāvēšanas veids	Dabiskā kondensācija
Apkope un tīrīšana	Regulāri tīrīt filtru un mazgāšanas sviras
Drošība	Pretnoplūdes sistēma, Bērnu bloķēšana
Rezerves daļas un remontējamība	Pieejamas Hoover klientu apkalpošanas dienestā

Bieži uzdotie jautājumi - HIP 3E9E0S HOOVER

Kā uzstādīt trauku mazgājamo mašīnu HIP 3E9E0S ?

Uzstādīšana jāveic profesionālim. Pārliecinieties, ka ierīce ir līmenī un ūdens un elektrības pieslēgumi ir atbilstoši. Skatiet ierīces komplektācijā iekļauto uzstādīšanas rokasgrāmatu.

Kādus mazgāšanas līdzekļus izmantot?

Izmantojiet reģenerācijas sāli, skalošanas līdzekli un trauku mazgājamajām mašīnām paredzētu pulveri vai tabletes. Ievērojiet norādītās devācijas, lai neveidotos putas.

Kā atrisināt iztukšošanas problēmu?

Pārbaudiet, vai iztukšošanas šļūtene nav saliekta vai aizsērējusi. Iztīriet iztukšošanas filtru un atlikumu filtru. Ja problēma turpinās, sazinieties ar pēcpārdošanas dienestu.

Kāpēc mana trauku mazgājamā mašīna vairs nesilda ūdeni?

Tas var būt saistīts ar sildīšanas elementa vai termostata bojājumu. Pārbaudiet arī, vai izvēlētajā programmā ir karstās mazgāšanas cikls. Sazinieties ar tehniķi.

Kā notīrīt mazgāšanas sviras?

Izņemiet mazgāšanas sviras un noskalojiet tās ar tīru ūdeni. Ja nepieciešams, izmantojiet adatu, lai atbloķētu atveres. Pareizi uzstādiet tās atpakaļ.

Ko darīt, ja 'sāls' indikators turpina degt?

Piepildiet reģenerācijas sāls tvertni un pārbaudiet līmeni. Ja indikators joprojām deg, atiestatiet ierīci, izslēdzot un ieslēdzot to no jauna.

Mana trauku mazgājamā mašīna atstāj atlikumus uz traukiem, kāpēc?

Pārliecinieties, ka filtri ir tīri un mazgāšanas sviras nav aizsērējušas. Pārbaudiet arī mazgāšanas līdzekļa devu un ūdens cietību.

Kā aktivizēt bērnu bloķēšanu?

Vienlaicīgi nospiediet taustiņus 'Atliktais starts' un 'Intensīvā žāvēšana' uz 3 sekundēm. Indikators apstiprinās aktivizēšanu.

Kāda ir šīs ierīces ietilpība?

Trauku mazgājamā mašīna HIP 3E9E0S var izmazgāt līdz 10 trauku komplektiem vienā ciklā, ideāli piemērota mazai ģimenei.

Kur atrast rezerves daļas?

Apmeklējiet Hoover oficiālo vietni vai sazinieties ar klientu apkalpošanas dienestu, lai pasūtītu oriģinālās daļas. Saglabājiet modeļa atsauces numuru.

LIETOŠANAS INSTRUKCIJA HIP 3E9E0S HOOVER

Uzstādiet ieliktņus trauku mazgājamajā mašīnā, pārliecinoties, ka detaļas ir uzstādītas pareizā virzienā, ar bultiņu uz augšu;

2.

Piestipriniet paneli pie trauku mazgājamās mašīnas augšdaļas;

Šī montāžas rokasgrāmata paredzēta virtuves ražotājiem, kas integrēs šos produktus. Lai nodrošinātu drošību un sasniegtu vislabākos rezultātus, rūpīgi izlasiet šo rokasgrāmatu, tostarp drošības norādījumus, un saglabājiet to nākotnes atsaucēm. Pirms uzsākt instalēšanu, pierakstiet sērijas numuru, jo tas var būt nepieciešams remontdarbu gadījumā. Pārbaudiet, vai transportēšanas laikā nav radušies bojājumi, un, ja šaubu gadījumā, pirms lietošanas konsultējieties ar tehniķi. Vienmēr glabājiet visu iepakojuma materiālu bērniem nepieejamā vietā.

Piezīme: Šajā dokumentā norādītās īpašības un attēli ir tikai informatīvi un var tikt mainīti bez iepriekšēja brīdinājuma.

Saturs

1 Drošības brīdinājumi uzstādīšanai p.2-3 2 Kur uzstādīt trauku mazgājamo mašīnu p.3 3 Trauku mazgājamās mašīnas izmēri p.4-5 4 Uzstādīšanas video soli pa solim p.6 5 Instrumenti uzstādīšanai p.6 6 Iebūvēšanas izmēri p.7 7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi p.8 - 17

7.1 Tvaika lentes uzstādīšana 7.2 Augstuma regulēšana 7.3 Aizmugurējās kājas regulēšana 7.4 Priekšējo kāju augstuma regulēšana 7.5 Slīpuma regulēšana 7.6 Ievietošana iebūvētajā nodalījumā 7.7 Priekšējo kāju nostiprināšana 7.8 Paneļa sagatavošana 7.9 Paneļa uzstādīšana 7.10 Mašīnas piestiprināšana virtuvei

8 Pievienošana ūdens un elektrības tīklam p.18 - 19

8.1 Savienojuma shēma 8.2 Drošības ierīces 9 Piegāde lietotājam p.19 10 Trauku mazgājamās mašīnas demontāža p.19

1 Drošības brīdinājumi uzstādīšanai

Pirms produkta uzstādīšanas izlasiet šos norādījumus. Jūsu drošība mums ir ļoti svarīga. Lūdzu, rūpīgi izlasiet šo informāciju pirms produkta lietošanas.

• Uzstādīšanu drīkst veikt tikai kvalificēts speciālists, kurš zina un ievēro uzstādīšanas valsts likumus un ražotāja norādījumus;
• Ja ražotāja palīdzība ir nepieciešama, lai novērstu kļūmes, kas radušās nepareizas uzstādīšanas dēļ, šāda palīdzība nav iekļauta garantijā;

- Noņemiet iepakojuma materiālu pirms ierīces iedarbināšanas;

- Pēc produkta izpakošanas pārliecinieties, ka tas nav bojāts, un problēmu gadījumā sazinieties ar servisa centru pirms instalēšanas turpināšanas un neslēdziet to pie elektrotīkla;

- Bojāts izstrādājums var izraisīt īssavienojumu, elektriskās strāvas triecienu, ugunsgrēku un citus draudus.

- Pārbaudiet, vai iepakojumā ir piederumi vai pavadošie materiāli (maisini ar skrūvēm, dokumenti, brošūras utt.) un, ja nepieciešams, izņemiet un saglabājiet tos;

- Nepareiza uzstādīšana var izraisīt cilvēku, dzīvnieku vai lietu bojājumus vai ievainojumus. Ražotājs nav atbildīgs par šādiem bojājumiem vai ievainojumiem;

- Droša lietošana tiek garantēta tikai tad, ja uzstādīšana veikta pareizi saskaņā ar šiem norādījumiem. Nepareizas montāžas gadījumā atbildību nes uzstādītājs;

- Uzstādīšanas laikā ierīce nedrīkst būt pieslēgta elektrotīklam;

- Uzstādīšanas laikā ieteicams valkāt aizsargcimdus, lai izvairītos no griezumiem;

- Nepareizas uzstādīšanas, iejaukšanās ierīcē vai neatbilstoša savienojuma gadījumā produkta garantija zaudē spēku;

- Pārliecinieties, ka pēc iebūvēšanas produkta strāvas vads nav pieejams;

- Pēc uzstādīšanas strāvas kabelim nevajadzētu nonākt saskarē ar kustīgām virtuves komponentu daļām (piemēram, atvilktni) un tam nevajadzētu būt pakļautam mehāniskiem spriegumiem;

- Nododot produktu galalietotājam, tehniķim jāpārliecinās, ka tas ir pareizi uzstādīts;

- Nepievienojiet ierīci elektriskajam tīklam, kamēr priekšējais panelis nav pilnībā uzstādīts. Pretējā gadījumā pastāv elektriskā trieciena risks;

- Transportēšanas laikā ievērojiet piesardzību, ierīce ir smaga.

- Pirms instalēšanas pārbaudiet iebūvētās nišas izmērus, salīdzinot tos ar šajā rokasgrāmatā sniegtajiem norādījumiem. Ņemiet vērā, ka ir iespējams izlīdzināt durvis ar pārējo mēbelu durvīm, pat ja tās pārsniedz vadības paneļa augstumu;

- Pārliecinieties, ka uzstādīšanas zona ir stabila un stingra.

• Uzklājiet aizsargplēvi no uzstādīšanas komplekta zem darba virsmas un uz apkārtējiem mēbeļu elementiem. Šī plēve pasargā mēbeles no mitruma;
• Esi uzmanīgs, atverot un aizverot produktu;
• Nepareiza uzstādīšana var izraisīt produkta apgāšanos;
• Ierīcei jābūt līmenī, lai tā darbotos pareizi, pretējā gadījumā durvis neaizvērsies un izplūdīs karsti tvaiki.

Kur uzstādīt trauku mazgājamo mašīnu

2

• Uzstādiet un izmantojiet šo produktu slēgtā, pārsegtā, sausā un labi vēdināmā vidē;
• Neuzstādiet produktu atklātās vietās, kas pakļautas laikapstākļu ietekmei;
• Uzstādiet ierīci netālu no elektrības rozetes;
• Izmantojiet ierīci tikai tad, ja tā ir ievietota iebūvētā nišā, pretējā gadījumā pastāv traumu un apdegumu risks;
• Neuzstādiet trauku mazgājamo mašīnu zem plīts virsmas;
• Neuzstādiet ierīci siltuma avotu tuvumā (radiatori, krāsnis u.c.);
• Neuzstādiet ierīci uz paklājiem vai līdzīgām virsmām;
• Novietojiet ierīci uz tīras, līdzenas un stabilas virsmas.

3 Trauku mazgājamās mašīnas izmēri

Izmēri mm

Produkta priekšējais aksonometriskais skats

Produkta priekšējais aksonometriskais skats ar virtuves durvīm

⚠ UZMANĪBU: ja virtuves panelis sver vairāk nekā 9 kg, sazinieties ar servisa centru;

Izmēri mm

Aizmugures skats

Sānskats

4 Uzstādīšanas video soli pa solim

Produkta uzstādīšanas video varat noskatīties, skenējot QR kodu:

5 Instrumenti uzstādīšanai

Nepieciešamie rīki

Ar produktu piegādātie rīki

Izmēri mm

Aksonometrisks skats

A

⚠ UZMANĪBU: Trauku mazgājamās mašīnas minimālais augstums ir 818 mm; šajā gadījumā attālumam starp virtuves durvīm un grīdu jābūt no 90 līdz 120 mm. Ja trauku mazgājamā mašīna tiek pacelta (maks. 898 mm), arī šim attālumam jāpalielinās proporcionāli, līdz maksimāli 170–200 mm.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.1 Tvaika lentes uzstādīšana

Uzklājiet lenti zem letes un blakus kabinetu sāniem.

1.

2.

7.2 Augstuma regulēšana

Nolieciet trauku mazgājamo mašīnu, pacelot aizmugurējo daļu apmēram par 10 cm;

7.3 Aizmugurējās kājiņas regulēšana

Regulējiet aizmugurējās kājiņas augstumu no ierīces priekšpuses, kā norādīts.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

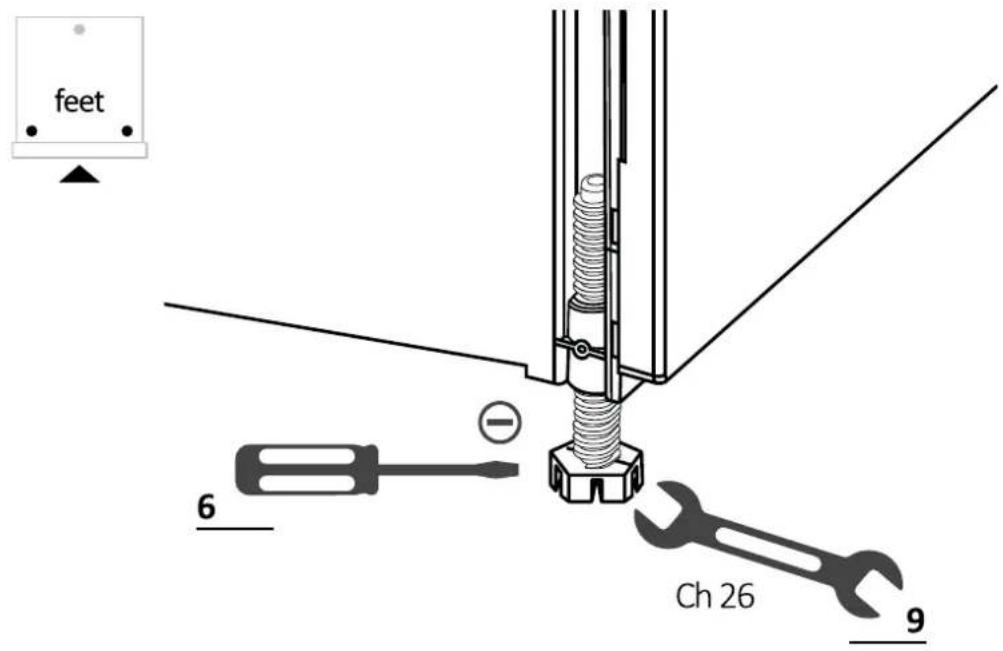

7.4 Priekšējo kāju augstuma regulēšana

Rīkojieties tieši ar priekšējām kājiņām. Ja nepieciešams, viegli paceliet trauku mazgājamo mašīnu.

7.5 Slīpuma regulēšana

Noregulējiet trauku mazgājamo mašīnu vertikālā un horizontālā plaknē

7.6 Ievietošana iebūvētajā nodalījumā

Ievietojiet trauku mazgājamo mašīnu iebūvētajā nodalījumā un pārbaudiet izmērus un pielaides.

7.7 Priekšējo kājiņu nostiprināšana

Pēc visu izmēru pārbaudes galīgi nostipriniet priekšējās kājiņas, lai tās laika gaitā neatskrūvētos. Šo darbību var veikt arī pēc virtuves paneļa uzstādīšanas.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.8 Paneļa sagatavošana

1.

Izmēriet attālumu starp blakus esošo durvju augšējo malu un trauku mazgājamo mašīnu;

Pārvietojiet mērījumu uz virtuves paneli un atzīmējiet centru;

3.

Pielieciet urbšanas veidni un sekojiet pievienotajiem norādījumiem;

7.8 Paneļa sagatavošana

4.

Noņemiet veidni un uzstādiet piederumus.

⚠ UZMANĪBU: Izvairieties, lai skrūvju galvas neizvirzās uz paneļa aizmugurējās virsmas, uzstādot rokturi.

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

7.9 Paneļa uzstādīšana

1.

Atveriet trauku mazgājamās mašīnas durvis, turot virtuves paneļa apakšējo daļu, pēc tam atskrūvējiet apakšējās skrūves;

4.

Pārliecinieties, ka panelis ir pilnībā ievietots (1); piestipriniet virtuves paneli pie trauku mazgājamās mašīnas, izmantojot piegādātās skrūves (2).

7 Trauku mazgājamās mašīnas uzstādīšanas norādījumi

⚠ UZMANĪBU: Pieslēdziet trauku mazgājamo mašīnu pie ūdens un elektroapgādes tīkla, ievērojot norādījumus 8. nodaļā.

7.10 Mašīnas piestiprināšana virtuvei

Norādījumi trauku mazgājamās mašīnas piestiprināšanai pie blakus esošo skapīšu sāniem.

⚠ BRĪDINĀJUMS: Ja nevarat sāniski piestiprināt trauku mazgājamo mašīnu, izmantojiet komplektā iekļautos kronšteinus un piestipriniet to pie virsmas; esiet piesardzīgi, ja virsmas materiāls nav koks.

8 Pievienošana ūdens un elektrības tīklam

8.1 Savienojuma shēma

Uzstādīšanas shēma kolonnā

⚠ BRĪDINĀJUMS: Pārliecinieties, ka ūdens spiediens ir starp 0,08 un 1 Mpa.

8.2 Drošības ierīces

Visas trauku mazgājamās mašīnas ir aprīkotas ar aizsardzību pret pārplūdi, kas darbības traucējumu gadījumā automātiski pārtrauc ūdens padevi un/vai novada lieko ūdeni.

Lai iegūtu vairāk informācijas, skatiet Lietotāja rokasgrāmatu.

Piegāde lietotājam

9

Instalēšanas beigās:

• Informējiet lietotāju par būtiskajām funkcijām;
• Informējiet lietotāju par visiem būtiskajiem drošas lietošanas un apstrādes aspektiem;
• Nododiet lietotājam piederumus un lietošanas un montāžas instrukcijas rūpīgai glabāšanai.

Pēc uzstādīšanas beigām noņemiet aizsargplēvi, lenti un visus citus iepakojuma materiālus un izņemiet pievienotos piederumus no trauku mazgājamās mašīnas iekšpuses.

Piezīme: Produkta faktiskais izskats ir atkarīgs no izvēlētā modeļa.

Trauku mazgājamās mašīnas demontāža

10

• Atvienojiet ierīci no elektroenerģijas un ūdens padeves;
• Atskrūvējiet stiprinājuma skrūves;
• Nedaudz paceliet ierīci un pilnībā izņemiet to;
• Šis izstrādājums nebojā mēbeles, kuras var izmantot arī ar jaunu sadzīves tehniku.
