HIP 3E9E0S - посудомийна машина HOOVER - Безкоштовний посібник користувача

Бренд	Hoover
Модель	HIP 3E9E0S
Тип продукту	Вбудована посудомийна машина
Розміри (В x Ш x Г)	82 см x 45 см x 57 см
Вага нетто	35 кг
Електроживлення	220-240 В, 50 Гц, 10 А
Енергетичний клас	E (за шкалою від A до G)
Річне споживання води	2660 л
Річне споживання електроенергії	294 кВт·год
Кількість комплектів посуду	10
Рівень шуму	49 дБ(А)
Програми миття	Еко, Інтенсив, Швидкий, Скло, Попереднє миття
Додаткові функції	Відкладений старт, Захист від дітей, Індикатор солі та ополіскувача
Тип сушіння	Природна конденсація
Догляд та чищення	Регулярно чистити фільтр та розбризкувачі
Безпека	Система захисту від протікань, Блокування від дітей
Запчастини та ремонтопридатність	Доступні через службу підтримки Hoover

Часті запитання - HIP 3E9E0S HOOVER

Як встановити посудомийну машину HIP 3E9E0S?

Встановлення має виконувати професіонал. Переконайтеся, що пристрій вирівняно, а підключення води та електрики відповідають нормам. Зверніться до посібника зі встановлення, що додається до пристрою.

Які миючі засоби використовувати?

Використовуйте регенеруючу сіль, ополіскувач та порошок або таблетки для посудомийних машин. Дотримуйтесь дозувань, зазначених для уникнення піноутворення.

Як вирішити проблему зі зливом?

Перевірте, чи не перегнутий або не засмічений зливний шланг. Очистіть зливний фільтр та фільтр залишків. Якщо проблема не зникне, зверніться до сервісного центру.

Чому моя посудомийна машина більше не нагріває воду?

Це може бути через несправність нагрівального елементу або термостата. Також перевірте, чи вибрана програма включає цикл гарячого миття. Зверніться до техніка.

Як очистити розбризкувачі?

Зніміть розбризкувачі та промийте їх чистою водою. Використовуйте голку для очищення отворів, якщо потрібно. Встановіть їх назад належним чином.

Що робити, якщо індикатор 'сіль' залишається увімкненим?

Заповніть резервуар регенеруючою сіллю та перевірте рівень. Якщо індикатор не зникає, перезавантажте пристрій, вимкнувши його та увімкнувши знову.

Моя посудомийна машина залишає залишки на посуді, чому?

Переконайтеся, що фільтри чисті, а розбризкувачі не засмічені. Також перевірте дозування миючого засобу та жорсткість води.

Як активувати блокування від дітей?

Одночасно натисніть кнопки 'Відкладений старт' та 'Інтенсивне сушіння' протягом 3 секунд. Індикатор підтвердить активацію.

Яка місткість цього пристрою?

Посудомийна машина HIP 3E9E0S може мити до 10 комплектів посуду за цикл, ідеально для невеликої родини.

Де знайти запчастини?

Перейдіть на офіційний сайт Hoover або зверніться до служби підтримки, щоб замовити оригінальні запчастини. Зберігайте номер моделі.

ПОСІБНИК КОРИСТУВАЧА HIP 3E9E0S HOOVER

Схема за монтаж на колона

Цей посібник з встановлення призначений для виробників кухонь, які будуть встановлювати ці вироби. Для забезпечення безпеки й досягнення найкращих результатів уважно прочитайте цей посібник, включаючи інструкції з техніки безпеки, і збережіть його для подальшого використання. Перш ніж розпочати встановлення, запишіть серійний номер, оскільки він може знадобитися у разі ремонту. Перевірте, чи не було пошкоджень під час транспортування, і в разі сумнівів перед використанням проконсультуйтеся з технічним спеціалістом. Завжди зберігайте всі пакувальні матеріали в недоступному для дітей місці.

ПРИМІТКА. Характеристики й зображення, що містяться в цьому документі, наведені лише для довідки і можуть бути змінені без попередження.

Покажчик

1. Зауваження щодо техніки безпеки під час встановлення — стор. 2-3 2. Де встановити посудомийну машину — стор. 3 3. Розміри посудомийної машини — стор. 4-5 4. Покрокове відео зі встановлення — стор. 6 5. Інструменти для встановлення — стор. 6 6. Розміри для вбудованого встановлення — стор. 7 7. Інструкції зі встановлення посудомийної машини — стор. 8-17 7.1. Нанесення парозахисної стрічки 7.2. Регулювання по висоті 7.3. Регулювання задньої ніжки 7.4. Регулювання висоти передніх ніжок 7.5. Регулювання нахилу 7.6. Встановлення у відсік для вбудованого встановлення 7.7. Фіксація передніх ніжок 7.8. Підготовка панелі 7.9. Встановлення панелі 7.10. Кріплення машини на кухні 8. Підключення до водопровідної і електричної мереж — стор. 18-19 8.1. Схема підключення 8.2. Пристрої безпеки 9. Доставка користувачеві — стор. 19 10. Демонтаж посудомийної машини — стор. 19

1. Застереження щодо безпеки під час встановлення

Дотримуйтесь цих інструкцій, перш ніж розпочати встановлення виробу. Ваша безпека дуже важлива для нас. Уважно прочитайте цю інформацію перед використанням виробу.

• Встановлення має виконувати кваліфікований технічний спеціаліст, який повинен знати й дотримуватися чинного законодавства країни встановлення та інструкцій виробника.
• Якщо для усунення несправностей, що виникли внаслідок неправильного встановлення, потрібне обслуговування виробником, таке обслуговування не покривається гарантією.
• Видаліть пакувальний матеріал перед використанням приладу.
• Після розпакування виробу перевірте його цілісність і, у разі виникнення проблем, зверніться до сервісного центру, перш ніж продовжувати встановлення, і не підключайте його до джерела живлення.
• Пошкоджений виріб може спричинити коротке замикання, ураження електричним струмом, пожежу й інші небезпеки.
• Перевірте упаковку на наявність приладдя або супровідних матеріалів (конвертів з гвинтами, документів, брошур тощо) і, якщо так, вийміть їх і збережіть.
• Неправильне встановлення може призвести до травмування людей, тварин або майна. Виробник не несе відповідальності за таку шкоду чи травми.
• Безпечне використання гарантується лише за умови правильного встановлення відповідно до цих інструкцій. У разі пошкодження внаслідок неправильного встановлення відповідальність несе особа, яка встановила виріб. Під час встановлення прилад не повинен бути підключений до електромережі.
• Рекомендується використовувати захисні рукавички під час встановлення, щоб уникнути порізів.
• У разі неправильного встановлення, втручання в пристрій і неправильного підключення гарантія на виріб втрачає чинність. Переконайтеся, що після підключення кабелю живлення виробу він недоступний.
• Після монтажу кабель живлення не повинен торкатися рухомих частин кухонних компонентів (як-от шухляди) і не повинен піддаватися механічним навантаженням.
• При доставці виробу кінцевому користувачеві технічний спеціаліст повинен переконатися, що він встановлений правильно.
• Не підключайте виріб до електричної мережі, доки передня панель не буде повністю встановлена. В іншому випадку може виникнути небезпека ураження електричним струмом.
• Будьте обережні під час транспортування, виріб важкий.

Перед початком встановлення перевірте всі розміри відсіку для вбудованого встановлення, порівнявши їх з інструкціями, що містяться в цьому посібнику. Зверніть увагу, що вирівняти дверцята з дверцятами інших меблів можна, навіть якщо вони перевищують висоту панелі керування. Переконайтеся, що місце встановлення стабільне й міцне. Наклейте захисну плівку, що входить до комплекту для монтажу, під стільницю і на навколишні меблі. Ця плівка захищає меблі від вологи. Будьте обережні під час відкривання й закривання виробу. Неправильне встановлення може призвести до перекидання виробу. Для правильної роботи виріб має бути рівним, інакше дверцята не зачинятимуться належним чином, що призведе до виходу гарячої пари.

Де встановити посудомийну машину

• Встановлюйте й використовуйте цей виріб у закритому, критому, сухому й добре провітрюваному приміщенні.
• Не встановлюйте виріб у відкритих приміщеннях, що піддаються впливу атмосферних чинників.
• Встановіть виріб поблизу електричної розетки.
• Використовуйте виріб лише у заглибленому відсіку, інакше ви ризикуєте отримати травму й опіки.
• Не встановлюйте посудомийну машину під варильною поверхнею.
• Не встановлюйте виріб поблизу джерел тепла (радіаторів, печей тощо).
• Не ставте виріб на килими або подібні поверхні.
• Розмістіть виріб на чистій, рівній і стійкій поверхні.

3 Розміри посудомийної машини

Розміри (мм)

Аксонометричний вигляд виробу спереду

Аксонометричний вигляд спереду з кухонними дверцятами

ПОПЕРЕДЖЕННЯ: якщо кухонна панель важить більше 9 кг, зверніться до служби підтримки клієнтів.

Розміри (мм)

Вид ззаду

Вид збоку

4 Покрокове відео зі встановлення

Ви можете переглянути відео про встановлення виробу, просканувавши QR-код:

5 Інструменти для встановлення

Необхідні інструменти

Інструменти, що постачаються з виробом

Розміри (мм)

Аксонометричний вигляд

A

ПОПЕРЕДЖЕННЯ. Мінімальна висота посудомийної машини становить 818 мм; у цьому випадку відстань між кухонними дверцятами й підлогою має бути від 90 до 120 мм. Якщо посудомийну машину піднято (макс. 898 мм), відстань від дверцят до підлоги також має пропорційно збільшуватися, максимум до 170–200 мм.

7 інструкції зі встановлення посудомийної машини

7.1 Нанесення парозахисної стрічки

Наклейте наліпку під стільницею і по боках на сусідніх меблях.

1.

1.

7.2 Регулювання по висоті

Нахиліть посудомийну машину, піднявши задню частину приблизно на 10 см.

7.3 Регулювання задніх ніжок

Відрегулюйте висоту задньої ніжки, виконавши дії з передньої частини машини, як показано нижче.

7 інструкції зі встановлення посудомийної машини

7.4 Регулювання передніх ніжок

Відрегулюйте передні ніжки безпосередньо. За потреби злегка підніміть посудомийну машину.

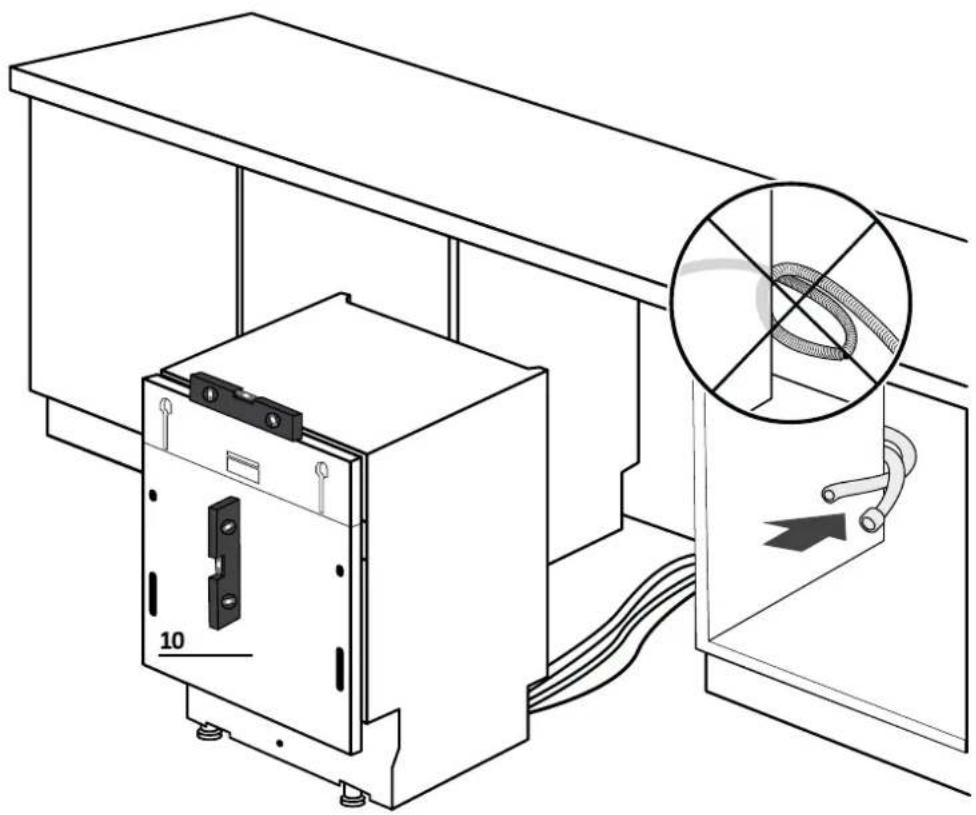

7.5 Регулювання нахилу

Вирівняйте посудомийну машину у вертикальній і горизонтальній площинах.

7.6 Встановлення у відсік для вбудованого встановлення

Вставте посудомийну машину у відсік для вбудованого встановлення і перевірте розміри й допуски.

7.7 Фіксація передніх ніжок

Після перевірки всіх вимірів остаточно зафіксуйте передні ніжки, щоб запобігти їх розхитуванню з часом. Цю операцію також можна виконати після встановлення кухонної панелі.

7 інструкції зі встановлення посудомийної машини

7.8 Підготовка панелі

1.

Виміряйте відстань між верхнім краєм сусідніх дверцят і посудомийною машиною.

Перенесіть вимірювання на кухонну панель і знайдіть центр.

3.

Встановіть шаблон для свердління і дотримуйтесь наданих інструкцій.

7.8 Підготовка панелі

4.

Зніміть шаблон для свердління і встановіть приладдя.

⚠ ПОПЕРЕДЖЕННЯ. Переконайтеся, що головки гвинтів не виступають із задньої поверхні панелі, особливо якщо ви встановлюєте ручку.

7 інструкції зі встановлення посудомийної машини

7.9 Встановлення панелі

1.

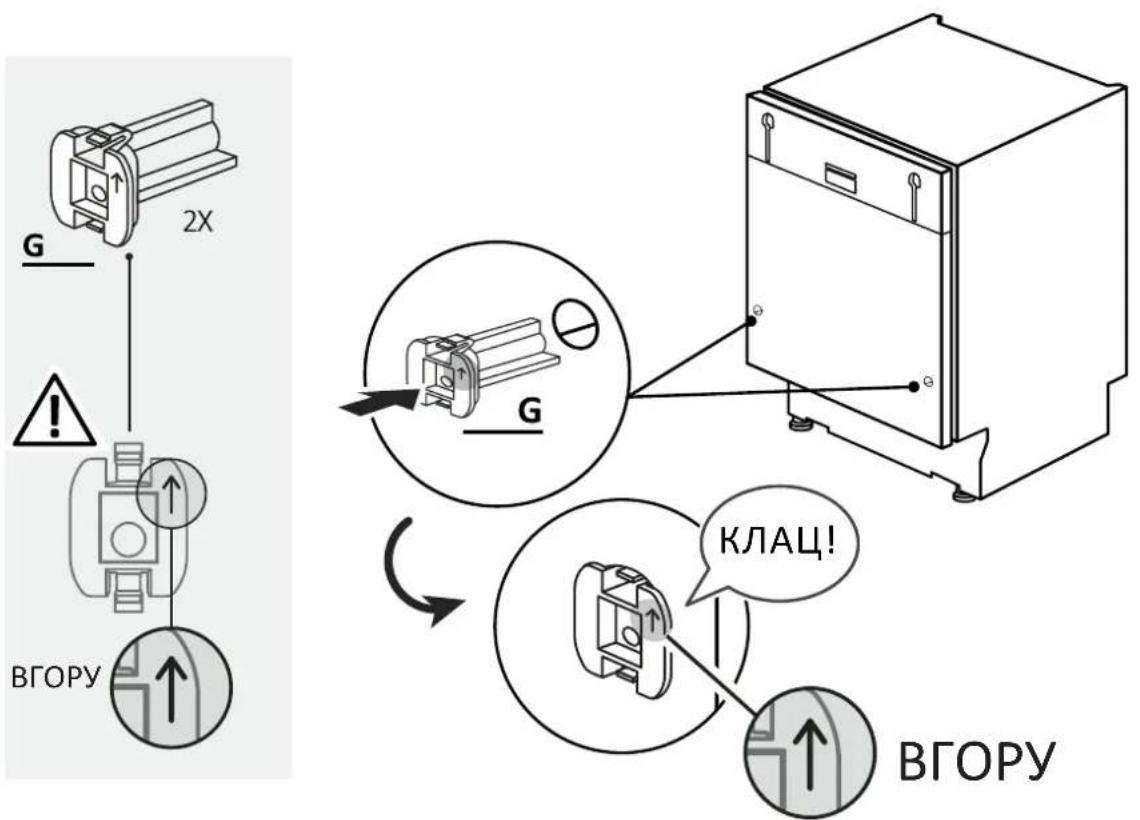

Встановіть вставки в посудомийну машину, переконавшись, що компоненти встановлені в правильному положенні, зі стрілкою, спрямованою вгору.

2.

Прикріпіть панель до нижньої частини посудомийної машини.

7.9 Встановлення панелі

3.

Відкрийте дверцята посудомийної машини, тримаючи нижню частину кухонної панелі, а потім відкрутіть нижні гвинти.

4.

Переконайтеся, що панель повністю вставлена (1); прикріпіть кухонну панель до посудомийної машини за допомогою гвинтів (2), що входять до комплекту.

7 інструкції зі встановлення посудомийної машини

⚠ ПОПЕРЕДЖЕННЯ. Тепер підключіть посудомийну машину до водопроводу й електромережі, дотримуючись інструкцій у розділі 8.

7.10 Кріплення машини на кухні

Інструкції щодо кріплення посудомийної машини збоку до сусідніх шаф.

⚠ ПОПЕРЕДЖЕННЯ. Якщо ви не можете закріпити посудомийну машину збоку, скористайтеся наданими кронштейнами і закріпіть її до робочої поверхні; будьте обережні, якщо матеріал робочої поверхні не дерево.

8 Підключення до каналізації і електромережі

8.1 Схема підключення

Схема встановлення у колону

⚠ ПОПЕРЕДЖЕННЯ. Переконайтеся, що тиск води знаходиться в межах від 0,08 МПа до 1 МПа.

8.2 Пристрої безпеки

Усі посудомийні машини оснащені запобіжним пристроєм проти переповнення, який у разі перевищення нормального рівня води через несправність автоматично блокує потік води та/або зливає надлишок води.

Див. посібник користувача для отримання додаткової інформації.

Доставка користувачеві

Після завершення встановлення:

• Поінформуйте користувача про важливі функції.
• Поінформуйте користувача про усі аспекти, що стосуються безпечного використання і поводження. • Передайте користувачеві приладдя й інструкції з використання і складання для дбайливого зберігання.

Після завершення встановлення зніміть захисну плівку, стрічку й усі інші пакувальні матеріали, а потім вийміть з виробу приладдя, що входить до комплекту.

ПРИМІТКА. Фактичний зовнішній вигляд виробу залежить від обраної моделі.

Демонтаж посудомийної машини

10

• Від'єднайте виріб від електромережі й водопостачання. • Відкрутіть гвинти кріплення.
• Злегка підніміть виріб і повністю витягніть його.
• Цей виріб не пошкоджує меблі, які також можна використовувати з новим приладом.
