ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ADL 120-P Flex
Σύμβολα στο μηχάνημα......85
Για την ασφάλειά σας 85
Με μια ματιά 86
Πεδίο χειρισμού 87
Τεχνικά χαρακτηριστικά 88
Οδηγίες χρήσης 88
'Ελεγχος ακρίβειας μέτρησης 89
Βαθμονόμηση 89
Συντήρηση και φροντίδα 91
Υποδείξεις απόσυρσης 91
Αποκλεισμός ευθύνης 92
Σύμβολα στο μηχάνημα
Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χειρισμού!
Για την ασφάλειά σας
Αρμόζουσα χρήση
Το παρόν εργαλείο μέτρησης προορίζεται για επαγγελματική χρήση στη βιομηχανία και βιοτεχνία. Το ψηφιακό αλφάδι προορίζεται για τη μέτρηση και μεταβίβαση κλίσεων και γωνιών στον εσωτερικό και εξωτερικό τομέα.
Υποδείξεις ασφαλείας
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες, ώστε να μπορείτε να εργάζεστε με το εργαλείο μέτρησης με ασφάλεια και χωρίς κινδυνο. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.
Για τις επισκευές του εργαλείου μέτρησης απευθύνεστε σε αρμόδιο και εξειδικευμένο προσωπικό και χρησιμοποιείτε μόνον γνήσια ανταλλακτικά. Έτσι διασφαλίζεται η διατήρηση της ασφάλειας του εργαλείου μέτρησης.

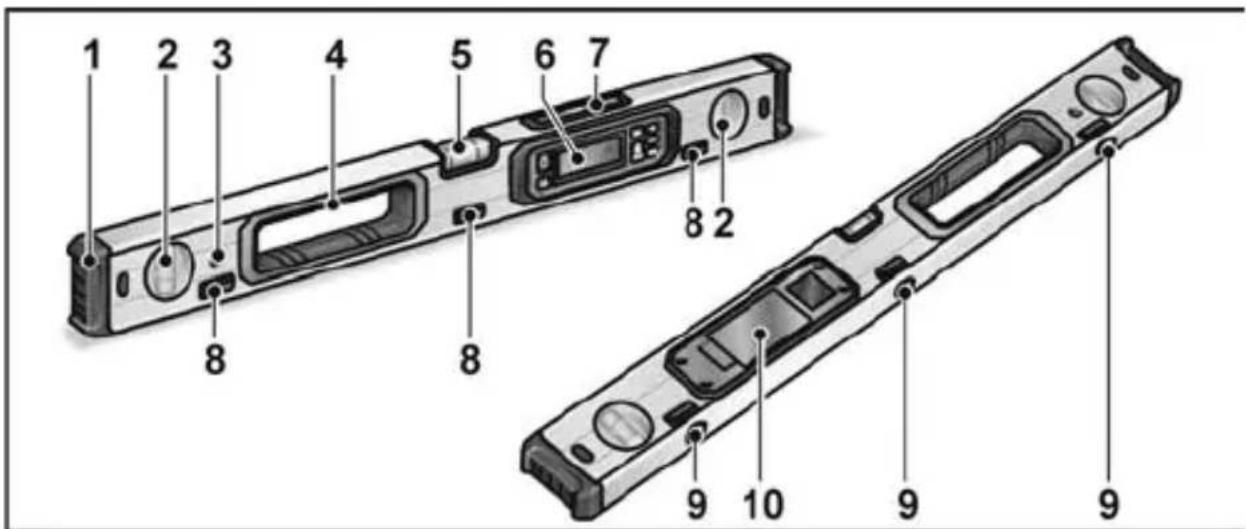

Με μια ματιά
2 Κάθετη αεροστάθμη
3 Οπή για ανάρτηση
4 A v o í y μ α τ α
5 Οριζόντια αεροστάθμη
6 Π ε δ í o χ ε ι ρ ι σ μ
7 Οθόνη επάνω
8 O δ η γ ό ζ ζ ώ ν η ζ
9 λΜααβγώννή τ ε ζ
10 Χώρος μπαταριών
el
11 Πλήκτρο καλιμπραρίσματος
Για κάθετες και οριζόντιες επιφάνειες επαφής.
12 Πλήκτρο Οή/Off
για τη θέση σε και εκτός λεπουργίας. Για την απενεργοποίηση κρατήστε το πατημένο επί περ. 3 δευτερόλεπτα.
13 Πεδίο χειρισμού οθόνης
14 Πλήκτρο αποθήκευσης
Αποθηκεύει την επίκαιρα εμφανιζόμενη τιμή μέτρησης (9 θέσεις μνήμης). Προσοχή: Κατά την αποθήκευση μιας περαιτέρω τιμής σβήνονται οι μέχρι τωρα 9 μετρήσεις.
15 Πλήκτρο αναφοράς
Για τή μεταβίβαση γωνιών.
Η ένδειξη μεταπηδά στο 0.0° και στην οθόνη αναβοσβήνει REF.
Για τη διαγραφή της τιμής αναφοράς
απενεργοποιήστε το αλφάδι.
16 Πλήκτρο σήματος
Ενεργοποϊεί και απενεργοποιεί τον ήχο σήματος. Όταν η γωνία κλίσης βρίσκεται στην τιμή των 0°, 45°, 90° ή στην τελευταία αποθηκευμένη τιμή, αυτό δηλώνεται ακουστικά.
Υπόδειξη: Με ενεργοποιημένη τιμή αναφοράς γωνίας (13) αυτή γίνεται το μηδενικό σημείο της σηματοδότη
17 Πλήκτρο μονάδων μέτρησής
Αλλάζει διαδοχικά τις μονάδες μέτρησης: °, in/ft, %. Μετά την ενεργοποίηση ειναι πάντοτε ενεργή η ένδειξη σε °.
18 Πλήκτρο φωτίσμού
Ενεργοποιεί και απενεργοποιεί τον φωτισμό.
19 Οθόνη επάνω
Τεχνικά χαρακτηριστικά
| Ψηφιακό αλφάδι ADL 60-P / ADL 120-P | |
| Ένδειξη (ψηφιακή) 0°.... 90° | |
| Ακρίβεια (ψηφιακή) =0°/90° | ± 0,05° |
| >0°...<90° | ± 0,1° |
| Ακρίβεια (αεροστάθμη) ± 0,5 mm/m | |
| Τροφοδοσία με ρεύμα 2×1,5V | LR6/AA |
| Διάρκεια λειτουργίας 100 h | |
| Μήκος ADL 60-P | 600 mm |
| ADL 120-P 1200 mm | |
| Βάρος (με μπαταρίες) ADL 60-P | 0,8 kg |
| ADL 120-P 1,2 kg | |
| Κατηγορία προστασίας | IP65 |
Οδηγίες χρήσης
ΠΡΟΣΟΧΗ!
Αν η συσκευή μεταφερθεί από μεγάλο ψύχος σε θερμότερο περιβάλλον ή το αντίθετο, θα πρέπει πριν τη χρήση να αφήνετε τη συσκευή να εγκλιματιστεί.
Τα σημαντικότερα βήματα χειρισμού επεξηγούγται στις σελίδες με τις εικόνες στο τέλος αυτών των οδηγιών. Βλέπε από τη σελίδα 152.
Εισαγωγή/Αλλαγή μπαταριών .....152
Ενεργοποίηση και απενεργοποίηση της συσκευής 154
Ρύθμιση μονάδας μέτρησης .....156
Αυτόματή περιστρόφή της ένδειξης ......158
Ενεργοποίηση/Απενεργοποίηση ήχου σήματος ....160
Ρύθμιση γωνίας αναφοράς ......162
Χρήση της μνημής τιμών μέτρησης ......164 Ενεργοποίηση/απενεργοποίηση φωτισμού .. 166
'Ελεγχος της ακρίβειας ......168
Διεξαγωγή βαθμονόμησης ......170
'Ελεγχος ακρίβειας μέτρησης
Βλέπε από τη σελίδα 168.
'Ελεγχος ακρίβειας του εργαλείου μέτρησης
πριν την έναρξη κάθε εργασίας,
■ μετά από ισχυρές αλλαγές θερμοκρασίας
μετά από δυνατά χτυπήματα.
Πριν τη μέτρηση γωνιών έως 45° ελέγχετε την ακρίβεια σε οριζόντια επιφάνεια (\~0°), ενώ πριν την μέτρηση γωνιών άνω των 45° σε κάθετη επιφάνεια (\~90°).
Ενεργοποίηστε το εργαλείο μέτρησης και ακουμπήστε το στην οριζόντια ή κάθετη επιφανεια. Περιμένετε 10'δευτερόλεπτα και σημειώστε την τιμή μέτρησης.
■ Περιστρέψτε το εργαλείο μέτρησης (όπως υποδεικνύεται στην εικόνα) κατά 180° περί του κατακόρυφου άξονα. Περιμένετε 10 δευτερόλεπτα και σημειώστε τη δεύτερη τιμή μέτρησης.
ΥΠΟΔΕΙΞΗ
Καλιμπράρετε το εργαλείο μέτρησης, μόνο αν η διαφορά των δυο τιμών μέτρησης υπερβαίνει τις 0,1°!
Καλιμπράρετε το εργαλείο μέτρησης στη θέση (κάθετα ή οριζόντια), στην οποία διαπιστώθηκε η διαφορά των τιμών μέτρησης.
Βαθμονόμηση
Κάθετες επιφάνειες επαφής
Δείτε επίσης μετά από τη σελίδα 170, εικόνα Α.
■ Ρυθμίστε τη θέση της επιφάνειας επαφής σε μια κατά το δυνατό κάθετη επιφάνεια. Η επιφάνεια δεν επιτρέπτεται να αποκλίνει κατά περισσότερο από 5° από τη νοητή κάθετο. Αν η απόκλιση είναι μεγαλύτερη, το καλιμπράρισμα διακόπττεται με την ένδειξη "---".
Ενεργοποιήστε το εργαλείο μέτρησης και ακουμπήστε το με τετοιο τρόπο στην κάθετη επιφάνεια, ώστε η αεροστάθμη 2 να δείχνει προς τα επάνω και η οθόνη 7 να είναι στραμμένη προς εσάς. Περιμένετε 4 δευτερολεπτα!
Οριζόντιες επιφάνειες επαφής
Δείτε επίσης μετά από τη σελίδα 170, εικόνα Β.
■ Ρυθμίστε τη θέση της επιφάνειας επαφής σε μια ευθεία, κατά το δυνατόν οριζόντια επιφάνεια. Η επιφάνεια δεν επιτρέπεται γα αποκλίνει κατά περισσότερο από 5° από τη νοητή οριζόντιο. Αν η. απόκλιση είναι μεγαλύτερη, το καλιμπραρισμα διακόπτεται με την ένδειξη "---".
Ενεργοποιήστε το εργαλείο μέτρησης και ακουμπήστε το με τέτοιο τρόπο στην οριζόντια επιφάνεια, ώστε η αεροστάθμη 1 να δείχνει προς τα επάνω και η οθόνη 7 να είναι στραμμενη προς εσάς. Περιμένετε 4 δευτερόλεπτα!
Βήματα εργάσίας και για τις δύο παραλλαγές:
- Πέστε για περ. 3 δευτερόλεπτα το πλήκτρο καλιμπραρίσματος "Cal"- a, μέχρι να εμφανιστει για λίγο το "CAL1" στην οθόνη.
- Πιέστε ξανά το πλήκτρο καλιμπραρίσματος "Cal"- a. To "CAL1" θα εμφανίζεται αναβοσβήνοντας, μέχρι μετά από έναν χαρακτηριστικό ήχο να εμφανιστεί η ένδειξη "CAL2" στην οθόνη.
- Περιστρέψτε το εργαλείο μέτρησης κατά 180° περί του κατακόρυφου άξονα, έτσι ώστε η αεροστάθμη να συνεχίσει να δείχνει προς τα επάνω, η οθόνη 7 ωστόσο να κοιτά αντίθετα από εσάς.
-
Περιμένετε 4 δευτερόλεπτα! Πιέστε ξανά το πλήκτρο καλιμπραρίσματος "Cal"- a. To "CAL12" θα εμφανίζεται αναβοσβήνοντας, μέχρι μετά από έναν χαρακτηριστικό ήχο να εμφανιστεί η ενδειξη "CAL3" στην οθονη.
-
Περιστρέψτε το εργαλείο μέτρησης κατά 180° περί του οριζόντιου άξονα, έτσι ώστε η αεροστάθμη να δείχνει προς τα κάτω, η οθόνη 7 ωστόσο να κοιτα προς τα εσάς.
- Περιμένετε 4 δευτερόλεπτα! Πιέστε ξανά το πλήκτρο καλιμπραρίσματος "Cal"- a. Το "CALI3" θα εμφαγίζεται αναβοσβήνοντας, μέχρι μετά από έναν χαρακτηριστικό ήχο να εμφανιστεί η ενδειξη "CAL4" στην οθονη.
- Περιστρέψτε το εργαλείο μέτρησης κατά 180° περί του κατακόρυφου αξόνα, έτσι ώστε η αεροστάθμη να συνεχίσει να δείχνει προς τα κατω, η οθόνη 7 ωστόσο να κοιτά αντίθετα από εσάς.
- Πιέστε ξανά το πλήκτρο καλιμπραρίσματος "Cal"- α. Στη συνέχεια εμφανίζεται "SUCC" στην οθόνη.
Το εργαλείο μέτρησης έχει τώρα καλιμπραριστεί ξανά για αυτή την επιφάνεια επαφής.
ΥΠΟΔΕΙΞΗ
to rγαλείο μέτρησης στα βήματα 3, 5 και 7 ev περιστραφεί περί του άξονα που απεικονίζεται στις εικόνες, ev μπορεί να ολοκληρωθεί το καλιμπράρισμα. ( ev εμφανίζεται to "SUCC" στην οθόνη.)
Συντήρηση και φροντίδα
Προσέξτε τις ακόλουθες υποδείξεις:
Μεταχειρίζεστε το εργαλείο μέτρησης προσεκτικά και προστατεύετέ το από χτυπήματα, κραδασμούς, ακραίες θερμοκρασίες.
- Όταν δεν χρησιμοποιείται το εργαλείο μέτρησης, πρέπει να φυλάσσεται στην προστατευτική θήκη.
■ Άφαιρείτε τις επαναφορτιζόμενες ή μη μπαταρίες από το εργαλείο μέτρησης, όταν αυτό δεν πρόκειται να χρησιμοποιηθεί για μεγαλο χρονικό διαστήμα.
■ Αντικαθιστάτε άμεσα τις άδειες επαναφορτιζόμενες ή μη μπαταρίες.
Για τις επισκευές του εργαλείου μέτρησης απευθύνεστε σε αρμόδιο και εξειδικευμένο προσωπικό και χρησιμοποιείτε μόνον γνήσια ανταλλακτικά.
Έτσι διασφαλίζεται η διατήρηση της ασφάλειας του εργαλείου μέτρησης.
Υποδείξεις απόσυρσης
Όχι για χώρες της Ευρωπαϊκής Ένωσης:
Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!
Βάσει της Ευρωπαϊκής Οδηγίας 2012/19/Ε'Ε περί ηλεκτρικών και ηλεκτρονικών παλιών συσκευών και την εφαρμογή της στο εθνικό δίκαιο, τα άχρηστα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον επαναξιοποίηση.
Επανάκτηση πρώτων υλών αντί για απόσυρση σκουπιδιών.
Η συσκευή, τα εξαρτήματα και η συσκευασία θα πρέπει να οδηγηθούν σε φιλική προς το περιβάλλον επαναξιοποίηση. Για την καθαρή ανακύκλωση τα πλαστικά μέρη έχουν σημανθεί ανάλογα.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Μην πετάτε τις μπαταρίες/τους συσσωρευ-τές στα οικιακά απορρίμματα, στη φωτιά ή στο νερό. Μην ανοίγετε τις άχρηστες μπαταρίες.
Μόνο για χώρες της Ευρωπαϊκής Ένωσης: Βάσει της οδηγίας 2006/66/ΕΚ πρέπει οι χαλασμένες ή άδειες μπαταρίες/ συσσωρευτές να ανακυκλώνονται.
ΥΠΟΔΕΙΞΗ
Σχετικά με τις δυνατότητες απόσυρσης απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε το εργαλείο!
Αποκλεισμός ευθύνης
Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρησης, που προκλήθηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος.
Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.
