ADL 120-P - Mõõteseadmed Flex - Tasuta kasutusjuhend

Toote tüüp	Digitaalne vesilood
Bränd	Flex
Mudel	ADL 120-P
Pikkus	1200 mm
Kaal (koos patareidega)	1,2 kg
Toide	2 patareid LR6/AA (1,5 V)
Tööaeg	Umbes 100 tundi
Mõõteulatus	0° kuni 90°
Digitaalne täpsus (0°/90°)	±0,05°
Digitaalne täpsus (muud nurgad)	±0,1°
Vesiloodi täpsus	±0,5 mm/m
Kaitseaste	IP65
Ekraan	Digitaalne, taustvalgustusega
Peamised funktsioonid	Nurga mõõtmine, võrdlusfunktsioon, mälu 9 väärtust, helisignaal, valgustus
Kalibreerimine	Jah, kasutaja poolt (4 sammu)
Puhastamine	Kuiva lapiga, vältida agressiivseid lahusteid
Hoiustamine	Kaitseümbrises, patareid eemaldada pikaajalisel kasutamata jätmisel
Ohutus	Lugege juhendit, remont ainult kvalifitseeritud personali poolt
Varuosad	Kasutage ainult originaalvaruosasid
Garantii	Vaata tootja tingimusi

Korduma kippuvad küsimused - ADL 120-P Flex

Kuidas vahetada Flex ADL 120-P patareisid?

Avage patareipesa (märgistus 10), sisestage kaks 1,5 V LR6/AA patareid polaarsust järgides, seejärel sulgege. Eemaldage patareid, kui seadet ei kasutata pikemat aega.

Kuidas seadet sisse ja välja lülitada?

Vajutage lühidalt sisse/välja nuppu (12) sisselülitamiseks. Väljalülitamiseks hoidke nuppu umbes 3 sekundit all.

Milline on digitaalse vesiloodi mõõtetäpsus?

Täpsus on ±0,05° nurkade 0° ja 90° korral ning ±0,1° vahepealsete nurkade korral. Vesiloodi täpsus on ±0,5 mm/m.

Kuidas kalibreerida Flex ADL 120-P?

Asetage seade tasasele horisontaalsele või vertikaalsele pinnale (maksimaalne kõrvalekalle 5°). Vajutage kalibreerimisnuppu (11) ja järgige juhendis näidatud 4 pööramisetappi 180° võrra. Teade 'SUCC' kinnitab õnnestumist.

Kuidas kasutada nurga võrdlusfunktsiooni?

Vajutage võrdlusnuppu (15), et seada ekraan 0,0° peale. Ekraan näitab vilkuvat 'REF'. Viite kustutamiseks lülitage seade välja.

Kuidas salvestada mõõdetud väärtust?

Vajutage salvestusnuppu (14), et jätta meelde praegune väärtus. Seade võib salvestada kuni 9 väärtust. Tähelepanu: uus mõõtmine kustutab eelmised 9.

Kuidas aktiveerida helisignaali?

Vajutage signaalinuppu (16), et aktiveerida või desaktiveerida piiks. Signaal kostab nurkade 0°, 45°, 90° või viimase salvestatud väärtuse korral.

Mida teha, kui ekraan näitab kalibreerimisel '---'?

See tähendab, et tugipind erineb rohkem kui 5° horisontaalist või vertikaalist. Asetage seade tasasemale pinnale ja alustage uuesti.

Kuidas hooldada digitaalset vesiloodi?

Puhastage seda kuiva lapiga. Vältige lööke ja äärmuslikke temperatuure. Hoidke seda kaitseümbrises. Eemaldage patareid, kui seda kaua ei kasutata.

Milline on utiliseerimisprotseduur?

Ärge visake seadet olmejäätmete hulka. Järgige elektri- ja elektroonikaseadmete jäätmete direktiivi (2012/19/EL) ringlussevõtuks. Kasutatud patareid tuleb eraldi ringlusse võtta (direktiiv 2006/66/EÜ).

KASUTUSJUHEND ADL 120-P Flex

Teie ohutuse heaks 122

Ülevaade 123

Juhtpaneel 124

Tehnilised andmed 125

Kasutusjuhend 125

Mõõtmistäpsuse kontrollimine 126

Kalibreerimine 126

Hooldus ja korrashoid 127

Jäätmekäitlus 128

Vastutuse välistamine 128

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Teie ohutuse heaks

Otstarbekohane kasutamine

Mõõteseade on ette nähtud professionaalseks kasutamiseks tööstuses ja käsitöösektoris.

Digitaalne vesilood on mõeldud kallete ja nurkade mõõtmiseks ning ülekandmiseks sees ja väljas.

Ohutusjuhised

HOIATUS!

Lugege läbi köik ohutusalased juhised ja nõuanded, et mõõteseadet turvaliselt ja ohutult käsitseda.

Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.

Laske möõteseadet remontida ainult kvalifitseeritud spetsialistil ja ainult originaal-varuosadega.

See tagab mööteseadme turvalisuse.

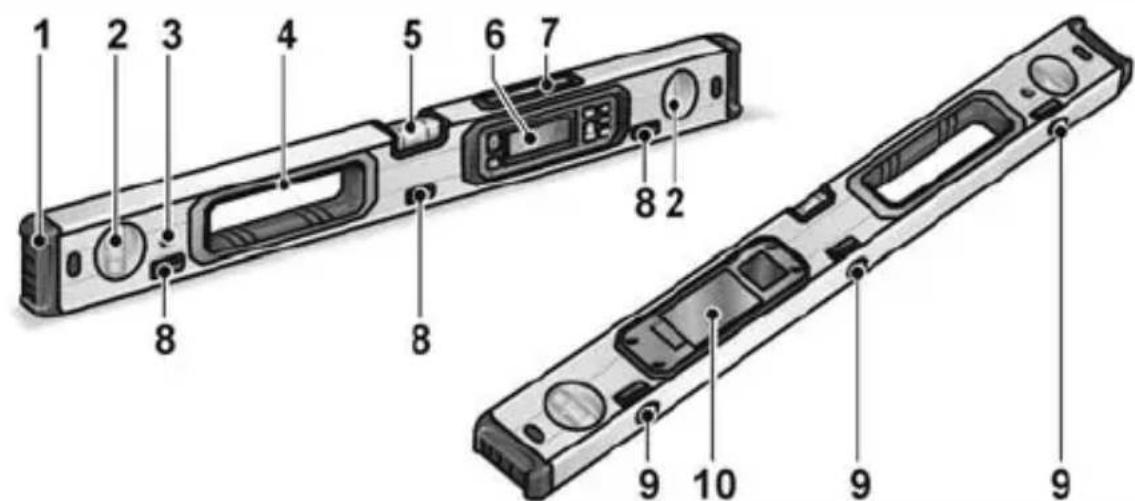

Ülevaade

1 Otsakork
2 Vertikaalne libell
3 Riputusava
4 Käepidemeavad
5 Horisontaalne libell

6 Juhtpaneel
7 Ülemine ekraan
8 Rihmajuhik
9 Magnetid
10 Patareiava

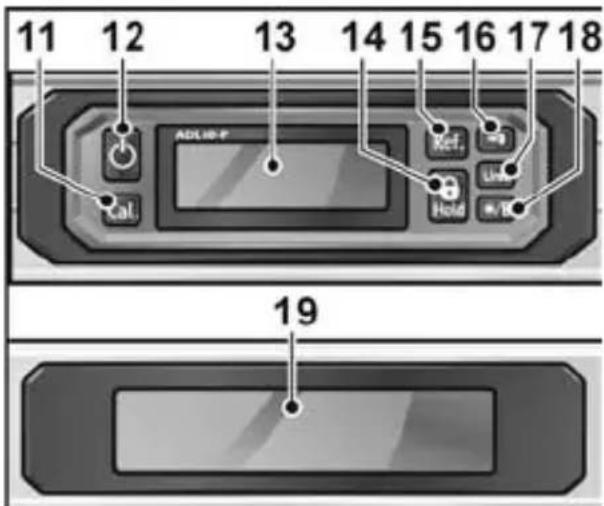

Juhtpaneel

Vertikaalsete ja horisontaalsete aluspindade jaoks.

12 Sisse-/väljalülti

Sisse- ja väljalülitamiseks.

Väljalülitamiseks vajutada ca 3 sekundit.

13 Juhtpaneeli ekraan

14 Salvestusnupp

Salvestab hetkel kuvatud mööteväärtuse (9 salvestamise kohta).

Tähelepanu! Järgmise väärtuse salvestamisel kustutakse seni tehtud 9 mõõtmist.

15 Vördlusnupp

Nurkade ülekandmiseks.

Näit vahetud 0.0°-le ja ekraanil vilgub REF.

Võrdlusväärtuse kustutamiseks lülitada vesilood välja.

Lülitab helisignaali sisse ja välja.

Kui kaldenurk on 0°, 45°, 90° või viimasel salvestatud väärtusel, antakse sellest märku akustilise heliga.

Viide: Kui nurga vördlusväärtus (13)

on aktiivne, on see helisignaali null- punktiks.

17 Möötühikute nupp

Kuvab järgemööda möötühikud: °, in/ft, %.

Sisselülitamisel on näit ° alati aktiivne.

18 Valgustuse nupp

Lülitab valgustuse sisse ja välja.

19 Ulemine ekraan

Tehnilised andmed

Digitaalne vesilood ADL 60-P / ADL 120-P
Näit (digitaalne) 0°.... 90°
Täpsus(digitaalne)	=0°/90°>0°...<90°	± 0,05°± 0,1°
Täpsus (liebell) ± 0,5 mm/m
Toide 2x1,5V		LR6/AA
Kasutusaeg 100 h
Pikkus ADL 60-P	ADL 120-P	600 mm1200 mm
Kaal (patareidega)	ADL 60-P	0,8 kg
	ADL 120-P	1,2 kg
Kaitseklass IP65

Kasutusjuhend

ETTEVAATUST!

Kui seade tuuakse väga madala tempera-tuuri käest sooja kätte või vastupidi, lasta seadmel enne kasutamist temperatuuriga kohaneda.

Olulisi töövõtteid selgitatakse juhendi lõpus olevatel piltidel.

Vaata alates leheküljest 152.

Patareide sissepanemine/vahetamine ..... 152

Seadme sisse- ja väljalülitamine 154

Mõõtühikute seadistamine 156

Näidu automaatne keeramine 158

Helisignaali sisse- ja väljalülitamine ...... 160

Võrdlusnäidu seadistamine 162

Mõõteväärtuste mälu kasutamine 164

Valgustuse sisse-/väljalülitamine 166

Täpsuse kontrollimine 168

Kalibreerimine 170

Mõõtmistäpsuse kontrollimine

Vaata alates leheküliest 168.

Mõõteseadme täpsuse kontrollimine

■ alati enne töö alustamist,
■ suurte temperatuurimuutuse korral
pärast tugèva löögi saamist.

Enne nurkade (kuni 45°) mõõtmist kontrollida täpsust horisontaalpinna abil (\~0°), üle 45° nurkade puhul vertikaalpinna (\~90°) abil.

Lülitage mööteseade sisse ja asetage horisontaalsele või vertikaalsele pinnale. Oodake 10 s ja märkige mööteväärtus üles.
■ Keerake mõõteseadet (nagu joonisel kujutatud) 180° võrra ümber vertikaaltelje. Oodake 10 s ja märkige teine mõõteväärtus üles.

MÄRKUS

Kaliibrige mõõteseadet ainult siis, kui erinevus kahe mõõteväärtuse vahel ületab 0,1°! Kaliibrige mõõteseadet selles asendis (vertikaalses või horisontaalses), millises mõõteväärtuste erinevus kindlaks tehti.

Kalibreerimine

Vertikaalsed aluspinnad

Vt ka lk 170jj, joonis A.

Asetage seade võimalikult vertikaalsele pinnale. Pind ei tohi vertikaalsest erineda rohkem kui 5° võrra. Kui hälve on suurem, katkeb kaliibrimine näiduga „---“.
Lülitage mööteseade sisse ja äsetage vertikaalsele pinnale nii, et libell 2 on ülespoole ja ekraan 7 teie poole. Oodake 4 s!

Horisontaalsed aluspinnad

Asetage seade tasasele ja võimalikult horisontaalsele pinnale. Pind ei tohi horisontaalsest erineda rohkem kui 5° võrra. Kui hälve on suurem, katkeb kaliibrimine näiduga „---“.
Lülitage mööteseade sisse ja asetage horisontaalsele pinnale nii, et libell 1 on ülespoole ja ekraan 7 teie poole. Oodake 4 s!

et

Töösammud mölema variandi korral:

1. Vajutage kaliibrimisnuppu „Cal“- a umbes 3 s, kuni ekraanile ilmub korraks näit „CAL1“.
2. Vajutage uuesti kaliibrimisnuppu „Cal“- a. Ekraanil jookseb vilkuv näit „CAL1“, kuni pärast piiksu ilmub ekraanile näit „CAL2“.
3. Keerake mõõteseadet 180° võrra ümber vertikaaltelje, kuni libell on endiselt ülespoole, kuid ekraan 7 näitab teist eemale.
4. Oodake 4 s! Vajutage uuesti kaliibrimisnuppu „Cal“- a. Ekraanil jookseb vilkuv näit „CALI2“, kuni pärast piiksu ilmub ekraanile näit „CAL3“.
5. Keerake mõõteseadet 180° võrra ümber horisontaaltelje, kuni libell on allapoole, kuid ekraan 7 näitab teie poole.

6. Oodake 4 s! Vajutage uuesti kaliibrimisnuppu „Cal“- a. Ekraanil jookseb vilkuv näit „CALI3“, kuni pärast piiksu ilmub ekraanile näit „CAL4“.

7. Keerake mööteseadet 180° vörra ümber vertikaaltelje, kuni libell on endiselt allapoole, kuid ekraan 7 näitab teist eemale.

8. Vajutage uuesti kaliibrimisnuppu „Cal“- a. Seejärel ilmub ekraanile näit „SUCC“.

Mõõteseade on nüüd selle aluspinna jaoks uuesti kaliibritud.

MÄRKUS

Kui mõõteseadet sammudes 3, 5 ja 7 ümber joonisel kujutatud telje ei keerata, siis ei saa kaliibrimist lõpule viia. (Ekraanile ei ilmu näitu „SUCC“.)

Hooldus ja korrashoid

Pöörake tähelepanu järgmistele nõuannetele:

Mõõteseadet tuleb käsitseda ettevaatlikult, seda tuleb kaitsta lõökide, vibratsiooni ning väga kõrgete või madalate temperatuuride eest.
Kui mõõteseadet ei kasutata, panna seade kotti.
Kui seadet ei kasutata pikemat aega, tuleb patareid/akud välja võtta.

Tühjaks saanud patareid/akud vahetada kohe välja.
Laske mõõteseadet remontida ainult kvalifitseeritud spetsialistil ja ainult originaal-varuosadega. See tagab mõõteseadme turvalisuse.

Jäätmekäitlus

Ainult EL riikidele:

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

Jäätmete taaskasutamine prügilasse ladestamise asemel.

Suunata seade, tarvikud ja pakend keskkonnaohutusse taaskasutusse.

Jäätmete liigiti kogumiseks on plastmaterjalist osad vastavalt tähistatud.

HOIATUS!

Akusid/patareisid mitte visata olmeprügisse, tulle ega vette.

Kasutuskõlbmatuid akusid mitte avada.

Ainult EL riikidele:

Direktiivi 2006/66/EÜ järgi kuuluvad defektsed või kasutatud akud/patareid ümbertöötlusele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

Vastutuse välistamine

Käesoleva toote kasutaja peab täpselt järgima Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud vale kasutamise või teiste tootjate toodete kasutamise tagajärjel.
