MANUALE UTENTE ADL 120-P Flex

Simboli sull'apparecchio....25

Per la vostra sicurezza 25

Guida rapida 26

Pannello comandi 27

Dati tecnici 28

Istruzioni per l'uso 28

Controllo della precisione di misura ..... 29

Taratura 29

Manutenzione e cura 31

Istruzioni per la rottamazione

e lo smaltimento 31

Esclusione della responsabilità 32

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Per la vostra sicurezza

Uso regolare

Questo strumento di misura è previsto per l'uso professionale nell'industria e nell'artigianato. La livella digitale è prevista per la misura e trasmissione di inclinazioni e angoli interni ed esterni.

Avvertenze di sicurezza

PERICOLO!

Per lavorare in sicurezza e senza pericolo con lo strumento di misura, leggere tutte le avvertenze di sicurezza e istruzioni. Conservare per l'uso futuro tutte le avvertenze di sicurezza ed istruzioni.

Fare riparare lo strumento di misura da tecnici qualificati e solo con ricambi originali. Con questo si garantisce la conservazione della sicurezza dello strumento di misura.

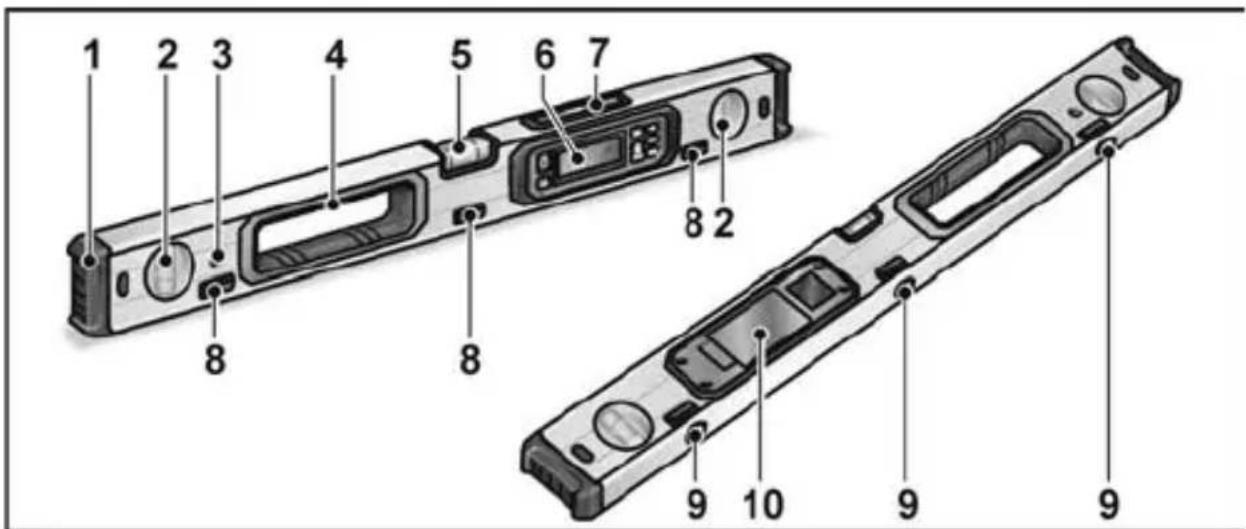

Guida rapida

1 2 3 4 5 6 7 8 8 8 2 9 10 9 9

1 Coperchio terminale
2 Livella verticale
3 Foro per appendere
4 Aperture d'impugnatura
5 Livella orizzontale

6 Pannello comandi
7 Display superiore
8 Guida per la cinghia
9 Magneti
10 Vano batteria

it

11 Tasto di calibratura

Per superfici d'appoggio verticali e orizzontali.

Per accendere e spegnere.

Per spegnere mantenere premuto per ca. 3 secondi.

13 Quadro comandi del display

14 Tasto memoria

Memorizza il valore di misura al momento visualizzato (9 posizioni di memoria).

Attenzione: se si memorizza un ulteriore valore, tutte le precedenti 9 misure vengono cancellate.

15 Tasto riferimento

Per la trasmissione di angoli.

L'indicazione passa a 0.0° e nel display lampeggia REF. Per cancellare il valore di riferimento spegnere la livella.

16 Tasto segnale

Attiva e disattiva il segnale acustico.

Un egnale acustico viene emesso quando l'angolo d'inclinazione si trova su 0°, 45°, 90° o sull'ultimo valore memorizzato.

Avviso: Il valore di riferimento dell'angolo (13), se attivato, diventa il punto zero dell segnalazione.

17 Tasto unità di misura

Cambia consecutivamente le unità di misura: °, in/ft, %.

Dopo l'accensione è sempre attiva l'indicazione in °.

18 Tasto d'illuminazione

Accende e spegne l'illuminazione.

19 Display superiore

Dati tecnici

Livella digitale ADL 60-P / ADL 120-P
Indicazione (digitale)	0^ .... 90^
Precisione (digitale) = 0^/90^ >0^ ...< 90^	± 0,05^ ± 0,1^
Precisione (livella) ±0,5 mm/m
Alimentazione elettrica 2x1,5V	LR6/AA
Autonomia 100 h
Lunghezza ADL 60-PADL 120-P	600 mm1200 mm
Peso (con batterie) ADL 60-PADL 120-P	0,8 kg1,2 kg
Classe di protezione	IP65

Istruzioni per l'uso

PRUDENZA!

Quando si porta l'apparecchio da una temperatura molto bassa in un ambiente più caldo o viceversa, lasciare acclimatare l'apparecchio prima dell'uso.

Le più importanti operazioni per l'uso sono descritte nelle pagine illustrate alla fine di questa guida. Vedi dalla pagina seguente 152.

Inserire/sostituire le pile....152

Accendere e spegnère l'apparecchio .....154

Impostare l'unità di misura 156

Rotazione automatica dell'indicatore ..... 158

Attivazione e disattivazione

del segnale acustico 160

Impostazione angolo di riferimento 162

Memoria dei valori misurati .....164

Accensione/spegnimento dell'illuminazione .166

Controllo della precisione ....168

Controllo della precisione di misura

Vedi anche da pagina 168.

Controllare la precisione dello strumento di misura

■ sempre prima di iniziare il lavoro,
■ dopo forti cambi di temperatura,
■ dopo forti urti.

Prima di misurare angoli fino a 45° verificare la precisione su una superficie orizzontale ( 0°) e prima di misurare angoli superiori a 45° su una superficie verticale ( 90°).

■ Attivare lo strumento di misurazione e posizionarlo sulla superficie orizzontale o verticale. Attendere 10 secondi e annotare il valore misurato.
■ Ruotare lo strumento di misurazione di 180° (come mostrato nella figura) intorno all'asse verticale. Attendere 10 secondi e annotare il secondo valore misurato.

i AVVISO

Calibrare lo strumento di misurazione solo se la differenza tra i due valori misurati è superiore a 0, 1°!

Calibrare lo strumento di misurazione nella posizione (verticale o orizzontale) nella quale cui è stata rilevata la differenza dei valori misurati.

Taratura

Superfici d'appoggio verticali

Vedi anche da pagina 170, figura A.

■ Posizionare la superficie di appoggio su una superficie il più possibile verticale. La superficie non deve differire di oltre di 5° dalla verticale. Se lo scostamento è maggiore, la calibratura viene interrotta con l'indicazione "---".
Attivare lo strumento di misurazione e posizionarlo sulla superficie verticale in modo tale che la livella 2 sia rivolta verso l'alto e il display 7 verso di voi. Attendere 4 s!

Superfici orizzontali

Vedi anche da pagina 170, figura B.

Posizionare la superficie di appoggio su una superficie piana, quanto più possibile orizzontale. La superficie non deve differire di oltre di 5° dall'orizzontale. Se lo scostamento è maggiore, la calibratura viene interrotta con l'indicazione "---".

■ Attivare lo strumento di misurazione e posizionarlo sulla superficie orizzontale in modo tale che la livella 1 sia rivolta verso l'alto e il display 7 verso di voi. Attendere 4 s! Step di lavoro per entrambe le varianti:

1. Premere per circa 3 s il tasto di calibratura "Cal"- a finché "CAL1" compare breve-mente sul display.
2. Premere di nuovo il tasto di calibratura "Cal"-a. "CALI1" trascorrerà lampeggiando fino a quando, dopo un segnale acustico, sul display non appare "CAL2".
3. Ruotare'lo strumento di misurazione di 180° attorno all'asse verticale, in modo che la livella continui a essere rivolta verso l'alto, ma il display 7 si trovi sul lato opposto al vostro.
4. Attendere 4 s! Premere di nuovo il tasto di calibratura "Cal"- a. "CALI2" trascorrerà lampeggiando fino a quando, dopo un segnale acustico, sul display non appare "CAL3".

5. Ruotare'lo strumento di misurazione di 180° attorno all'asse orizzontale, in modo che la livella sia rivolta verso il basso, ma il display 7 si trovi sul lato rivolto verso di voi.

6. Attendere 4 s! Premere di nuovo il tasto di calibratura "Cal"- a. "CALI3" trascorrerà lampeggiando fino a quando, dopo un segnale acustico, sul display non appare "CAL4".

7. Ruotare lo strumento di misurazione di 180° attorno all'asse verticale, in modo che la livella continui a essere rivolta verso il basso, ma il display 7 si trovi sul lato opposto al vostro.
8. Premere di nuovo il tasto di calibratura "Cal"- a. Successivamente sul display appare "SUCC".

Lo strumento di misurazione è ora ricalibrato per questa superficie di appoggio.

i AVVISO

Se nelle fasi 3, 5 e 7 lo strumento di misurazione non viene ruotato attorno all'asse mostrato nelle immagini, la calibratura non può essere conclusa.

("SUCC" non appare sul display.)

Manutenzione e cura

Osservare le avvertenze seguenti:

■ Maneggiare con cautela lo strumento di misura e proteggerlo da urti, vibrazioni, temperature estreme.
■ Conservare nella custodia protettiva lo strumento di misura non utilizzato.
Rimuovere le batterie/gli accumulatori dallo strumento di misura non utilizzato per lungo tempo.
■ Sostituire subito le batterie/gli accumulatori esausti.
- Fare riparare lo strumento di misura da tecnici qualificati e solo con ricambi originali. Con questo si garantisce la conservazione della sicurezza dello strumento di misura.

Istruzioni per la rottamazione e lo smaltimento

Solo per paesi dell'UE: Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

Riciclaggio di materie prime piuttosto che smaltimento di rifiuti.

Consegnare l'apparecchio, gli accessori e l'imballaggio al sistema di riciclaggio eco-logico. Le parti in materiale sintetico sono contrassegnate per il riciclaggio specifico secondo il tipo di materiale.

PERICOLO!

Non gettare accumulatori/batterie nei rifiuti domestici, nel fuoco o nell'acqua.

Non aprire gli accumulatori fuori uso.

Solo per paesi dell'UE:

Ai sensi della direttiva 2006/66/CE gli accumulatori/batterie difettosi o esausti devono essere riciclati.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri produttori.
