ADL 120-P - équipements de mesure Flex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Niveau à bulle numérique
Marque	Flex
Modèle	ADL 120-P
Longueur	1200 mm
Poids (avec piles)	1,2 kg
Alimentation	2 piles LR6/AA (1,5 V)
Autonomie	Environ 100 heures
Plage de mesure	0° à 90°
Précision numérique (0°/90°)	±0,05°
Précision numérique (autres angles)	±0,1°
Précision niveau à bulle	±0,5 mm/m
Indice de protection	IP65
Affichage	Numérique, rétroéclairé
Fonctions principales	Mesure d'angle, fonction référence, mémoire 9 valeurs, signal sonore, éclairage
Calibration	Oui, par l'utilisateur (4 étapes)
Nettoyage	Avec un chiffon sec, éviter solvants agressifs
Stockage	Dans la sacoche de protection, piles retirées si longue inutilisation
Sécurité	Lire la notice, réparation par personnel qualifié uniquement
Pièces détachées	Utiliser exclusivement des pièces de rechange d'origine
Garantie	Voir conditions du fabricant

FOIRE AUX QUESTIONS - ADL 120-P Flex

Comment remplacer les piles du Flex ADL 120-P ?

Ouvrez le compartiment à batterie (repère 10), insérez deux piles LR6/AA de 1,5 V en respectant la polarité, puis refermez. Retirez les piles si l'appareil reste inutilisé longtemps.

Comment allumer et éteindre l'appareil ?

Appuyez brièvement sur la touche Marche/Arrêt (12) pour allumer. Pour éteindre, maintenez la touche enfoncée environ 3 secondes.

Quelle est la précision de mesure du niveau numérique ?

La précision est de ±0,05° pour les angles de 0° et 90°, et de ±0,1° pour les angles intermédiaires. La précision du niveau à bulle est de ±0,5 mm/m.

Comment étalonner le Flex ADL 120-P ?

Placez l'appareil sur une surface plane horizontale ou verticale (écart max 5°). Appuyez sur la touche d'étalonnage (11) et suivez les 4 étapes de pivotement à 180° indiquées dans la notice. Le message 'SUCC' confirme la réussite.

Comment utiliser la fonction de référence d'angle ?

Appuyez sur la touche de référence (15) pour mettre l'affichage à 0,0°. L'écran affiche 'REF' clignotant. Pour effacer la référence, éteignez l'appareil.

Comment enregistrer une valeur mesurée ?

Appuyez sur la touche d'enregistrement (14) pour mémoriser la valeur courante. L'appareil peut stocker jusqu'à 9 valeurs. Attention : une nouvelle mesure efface les 9 précédentes.

Comment activer le signal sonore ?

Appuyez sur la touche de signal (16) pour activer ou désactiver le bip sonore. Le signal retentit aux angles 0°, 45°, 90° ou à la dernière valeur enregistrée.

Que faire si l'affichage indique '---' lors de l'étalonnage ?

Cela signifie que la surface d'appui s'écarte de plus de 5° de l'horizontale ou de la verticale. Replacez l'appareil sur une surface plus plane et recommencez.

Comment entretenir le niveau à bulle numérique ?

Nettoyez-le avec un chiffon sec. Évitez les chocs et les températures extrêmes. Rangez-le dans sa sacoche de protection. Retirez les piles si inutilisé longtemps.

Quelle est la procédure de mise au rebut ?

Ne jetez pas l'appareil avec les déchets ménagers. Suivez la directive DEEE (2012/19/UE) pour le recyclage. Les piles usagées doivent être recyclées séparément (directive 2006/66/CE).

MODE D'EMPLOI ADL 120-P Flex

Symboles apposés sur l'appareil .... 17

Pour votre sécurité 17

Vue d'ensemble 18

Bandeau de commande .... 19

Données techniques 20

Notice d'utilisation 20

Vérifier la précision de mesure 21

Calibrer 21

Maintenance et nettoyage 23

Consignes pour la mise au rebut 23

Exclusion de responsabilité 24

Symboles apposés sur l'appareil

Avant la mise en service, veuillez lire la notice d'instructions !

Pour votre sécurité

Conformité d'utilisation

Cet outil de mesure est destiné aux applications professionnelles dans l'industrie et l'artisanat. Le niveau à bulle numérique sert à mesurer et reporter des inclinaisons et angles à l'intérieur et à l'extérieur.

Consigne de sécurité

AVERTISSEMENT!

Veuillez lire toutes les consignes de sécurité et instructions afin de travailler sans risque et de manière sûre avec l'outil de mesure. Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement.

■ Ne faites réparer cet outil de mesure que par du personnel spécialisé et qualifié, lequel utilisera exclusivement des pièces de rechange d'origine.

Ceci garantit que l'outil de mesure demeure sûr à l'usage.

Vue d'ensemble

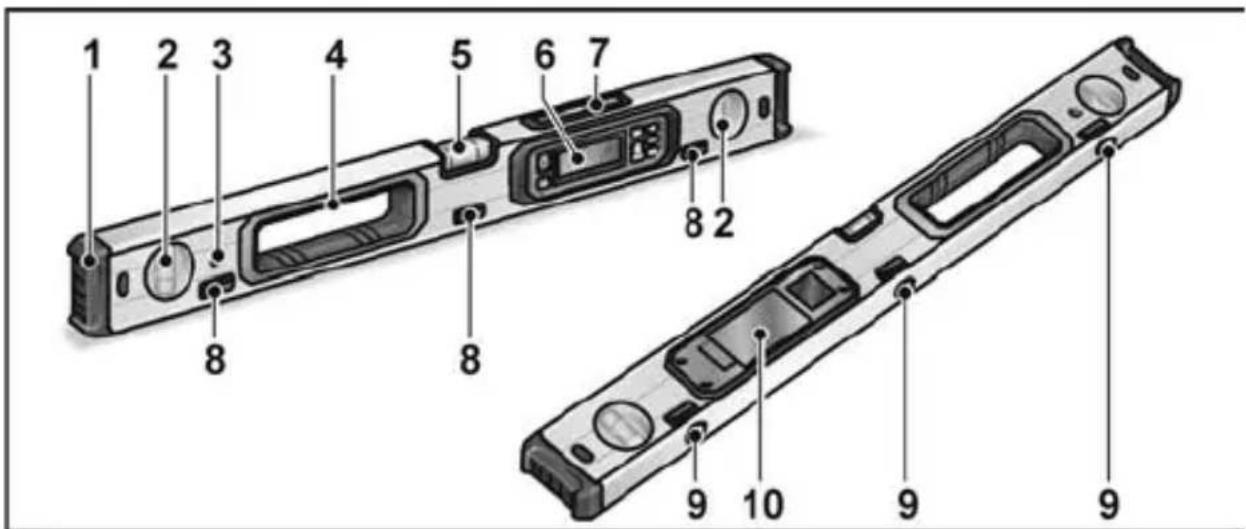

1 2 3 4 5 6 7 8 8 8 2 9 10 9 9

1 Embout
2 Niveau à bulle vertical
3 Perçage pour le suspendre
4 Poignées
5 Niveau à bulle horizontal

6 Bandeau de commande
7 Afficheur supérieur
8 Guide de sangle
9 A i m a n t s
10 Compartiment à batterie

11 Touche d'étalonnage

Pour surfaces d'appui verticales et horizontales.

12 Touche Marche / Arrêt

Pour allumer et éteindre l'appareil.

Appuyez env. 3 secondes pour éteindre.

13 Panneau de commande de l'afficheur

14 Touche d'enregistrement

Enregistre la valeur de mesure actuellement affichée (9 emplacements mémoire).

Attention : Lors de la mémorisation d'une valeur supplémentaire, les 9 mesures jusqu'à présent réalisées s'effacent.

15 Touche de référence

Pour reporter des angles L'affichage saute sur 0.0° et sur l'écran la mention REF clignote. Pour effacer la valeur de référence, éteignez le niveau à bulle.

16 Touche de signal

Eteint et allume le signal sonore.

Lorsque l'angle d'inclinaison se trouve sur 0°, 45°, 90° ou sur la dernière valeur enregistrée, une alarme sonore le signale.

Remarque : Lorsque la valeur (13) de référence d'angle est activée, cette valeur devient le point zéro de la signalisation.

17 Touche des unités de mesure

Commute successivement les unités de mesure : °, in/ft, %. Après l'allumage, c'est toujours l'affichage en ° qui est actif.

18 Touche d'éclairage

Active et désactive l'éclairage.

19 Afficheur supérieur

Données techniques Notice d'utilisation

Niveau à bulle numériqueADL 60-P / ADL 120-P
Affichage (numérique)		0°.... 90°
Précision (numérique)	=0°/90°	± 0,05°
	>0°...<90°	± 0,1°
Précision (niveau à bulle) ±0,5 mm/m
Alimentation électrique 2x1,5V		LR6/AA
Autonomie de fonctionnement 100 h
Longueur ADL 60-P	ADL 120-P	600 mm1200 mm
Poids (batteries incluses)	ADL 60-P	0,8 kg
	ADL 120-P	1,2 kg
Classe de protection IP65

PRUDENCE!

Si l'appareil est amené d'un lieu très froid dans un environnement plus chaud, ou inversement, laissez-lui le temps de s'acclimater avant de l'utiliser.

Les principales manips sont expliquées sur les pages illustrées situées à la fin de cette notice. Voir à partir de la page 152.

Mise en place / Changement des piles .....152

Allumer et éteindre l'appareil ....154

Régler l'unité de mesure 156

Rotation automatique de l'affichage .....158

Activer et désactiver le signal sonore .....160

Régler l'angle de référence ....162

Utilisation de la mémoire de valeur mesurée 164

Activation/désactivation de l'éclairage .....166

Vérification de la précision 168

Effectuer une calibration 170

Vérifier la précision de mesure

Voir aussi à partir de la page 168.

Vérifier la précision de l'outil de mesure

■ avant chaque commencement d'utilisation
■ après de fortes variations de température
■ après des chocs violents

Avant de mesurer des angles jusqu'à 45°, vérifiez la précision sur une surface horizontale (\~0°) ; avant de mesurer des angles de plus de 45°, faites de même sur une surface verticale (\~90°).

Allumer l'outil de mesure et le poser sur la surface horizontale ou verticale. Attendre 10 secondes et noter la valeur mesurée.
Pivoter l'outil de mesure (comme montré sur l'illustration) à 180° autour de l'axe vertical. Attendre 10 secondes et noter la seconde valeur mesurée.

REMARQUE

Étalonner l'outil de mesure uniquement si la différence entre les deux mesures obtenues est supérieure à 0,1° !

Étalonner l'outil de mesure dans la position (verticale ou horizontale) dans laquelle a été constatée la différence de valeur mesurée.

Calibrer

Surfaces d'appui verticales

Voir également à partir de la page 170, illustration A.

■ Positionner la surface d'appui sur une surface droite la plus verticale possible. La surface ne doit pas diverger de plus de 5° de la perpendiculaire. En cas d'écart supérieur, l'étalonnage est interrompu avec l'affichage "---".
Allumer l'outil de mesure et le positionner sur la surface verticale de façon à orienter le niveau à bulle 2 vers le haut et l'afficheur 7 vers l'utilisateur. Attendre 4 secondes !

Surfaces d'appui horizontales

Voir également à partir de la page 170, illustration B.

■ Positionner la surface d'appui sur une surface droite la plus horizontale possible. La surface ne doit pas diverger de plus de 5° de la ligne horizontale. En cas d'écart supérieur, l'étalonnage est interrompu avec l'affichage "---".
Allumer l'outil de mesure et le positionner sur la surface horizontale de façon à orienter le niveau à bulle 1 vers le haut et l'afficheur 7 vers l'utilisateur. Attendre 4 secondes!

Étapes de travail pour les deux versions :

1. Appuyer pendant 3 s environ sur la touche d'étalonnage "Cal"- a jusqu'à ce que "CAL1" s'affiche brièvement à l'écran.
2. Appuyer à nouveau sur la touche d'étalonnage "Cal"- a. "CALI1" clignotera jusqu'à ce que "CAL2" apparaisse à l'écran après un signal sonore.
3. Pivoter l'outil de mesure à 180° autour de l'axe vertical de sorte que le niveau à bulle pointe encore vers le haut, mais que l'affichage 7 se trouve du côté opposé à l'utilisateur.
4. Attèndre 4 secondes ! Appuyer à nouveau sur la touche d'étalonnage "Cal"- a. "CALI2" clignotera jusqu'à ce que "CAL3" apparaisse à l'écran après un signal sonore.

5. Pivoter l'outil de mesure à 180° autour de l'axe horizontal de sorte que le niveau à bulle pointe encore vers le bas, mais que l'affichage 7 se trouve du côté opposé à l'utilisateur.

6. Attendre 4 secondes ! Appuyer à nouveau sur la touche d'étalonnage "Cal"- a. "CALI3" clignotera jusqu'à ce que "CAL4" apparaisse à l'écran après un signal sonore.

7. Pivoter l'outil de mesure à 180° autour de l'axe vertical de sorte que le niveau à bulle pointe encore vers le bas, mais que l'affichage 7 se trouve du côté opposé à l'utilisateur.
8. Appuyer à nouveau sur la touche d'étalonnage "Cal"- a. Le message "SUCC" s'affiche.

L'outil de mesure est maintenant de nouveau étalonné pour cette surface d'appui.

REMARQUE

Si l'outil de mesure n'est pas pivoté autour de l'axe indiqué dans les illustrations aux étapes 3, 5 et 7, l'étalonnage ne peut pas être terminé. ("SUCC" ne s'affiche pas.)

Maintenance et nettoyage

Respectez les consignes suivantes :

■ Traitez l'outil de mesure prudemment et protégez-le des impacts, des vibrations et des températures extrêmes.
■ Lorsque l'outil de mesure ne sert pas, rangez-le dans sa sacoche de protection.
Si l'appareil doit rester assez longtemps sans servir, retirez les piles / accus de l'outil de mesure.
■ Remplacez immédiatement les piles / accus vides / déchargés.
- Ne faites réparer cet outil de mesure que par du personnel spécialisé et qualifié, lequel utilisera exclusivement des pièces de rechange d'origine. Ceci garantit que l'outil de mesure demeure sûr à l'usage.

Consignes pour la mise au rebut

Pays de l'UE uniquement :

Ne mettez pas les outils électriques

à la poubelle des déchets domestiques !

Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.

Mieux vaut récupérer les matières premières que les jeter à la poubelle.

Il faudrait introduire l'appareil, ses

accessoires et l'emballage dans un circuit de recyclage adapté à l'environnement.

Les pièces en plastique comportent un marquage pour permettre leur tri avant recyclage.

AVERTISSEMENT!

Ne jetez pas les accus / batteries dans la pou-belle des déchets domestiques ; ne les jetez pas au feu ni dans l'eau. Ne tentez pas d'ouvrir des accus qui ne servent plus. Pays de l'UE uniquement : Conformément à la directive 2006/66/CE, les accus / batteries défectueux ou épuisés doivent être recyclés.

REMARQUE

Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé.

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provoqués par le produit ou par l'impossibilité de l'utiliser. Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.
