ADL 120-P - Mērīšanas iekārtas Flex - Bezmaksas lietošanas instrukcija

Produkta veids	Digitālais burbuļlīmenis
Zīmols	Flex
Modelis	ADL 120-P
Garums	1200 mm
Svars (ar baterijām)	1,2 kg
Barošana	2 baterijas LR6/AA (1,5 V)
Darbības laiks	Aptuveni 100 stundas
Mērīšanas diapazons	0° līdz 90°
Digitālā precizitāte (0°/90°)	±0,05°
Digitālā precizitāte (citi leņķi)	±0,1°
Burbuļlīmeņa precizitāte	±0,5 mm/m
Aizsardzības indekss	IP65
Displejs	Digitāls, ar fona apgaismojumu
Galvenās funkcijas	Leņķa mērīšana, atskaites funkcija, atmiņa 9 vērtībām, skaņas signāls, apgaismojums
Kalibrēšana	Jā, lietotājs (4 soļi)
Tīrīšana	Ar sausu drānu, izvairīties no agresīviem šķīdinātājiem
Uzglabāšana	Aizsargmaisā, izņemot baterijas, ja ilgstoši nelieto
Drošība	Izlasīt instrukciju, remonts tikai kvalificētam personālam
Rezerves daļas	Izmantot tikai oriģinālās rezerves daļas
Garantija	Skatīt ražotāja nosacījumus

Bieži uzdotie jautājumi - ADL 120-P Flex

Kā nomainīt Flex ADL 120-P baterijas?

Atveriet bateriju nodalījumu (atzīme 10), ievietojiet divas LR6/AA 1,5 V baterijas, ievērojot polaritāti, un aizveriet. Izņemiet baterijas, ja ierīce ilgstoši netiek lietota.

Kā ieslēgt un izslēgt ierīci?

Īsi nospiediet ieslēgšanas/izslēgšanas pogu (12), lai ieslēgtu. Lai izslēgtu, turiet pogu nospiestu apmēram 3 sekundes.

Kāda ir digitālā līmeņrāža mērīšanas precizitāte?

Precizitāte ir ±0,05° leņķiem 0° un 90°, un ±0,1° starpleņķiem. Burbuļlīmeņa precizitāte ir ±0,5 mm/m.

Kā kalibrēt Flex ADL 120-P?

Novietojiet ierīci uz līdzenas horizontālas vai vertikālas virsmas (maksimālā novirze 5°). Nospiediet kalibrēšanas pogu (11) un sekojiet 4 soļiem, pagriežot par 180°, kā norādīts instrukcijā. Ziņojums 'SUCC' apstiprina veiksmi.

Kā izmantot leņķa atskaites funkciju?

Nospiediet atskaites pogu (15), lai iestatītu displeju uz 0,0°. Ekrānā mirgo 'REF'. Lai dzēstu atskaiti, izslēdziet ierīci.

Kā saglabāt izmērīto vērtību?

Nospiediet ierakstīšanas pogu (14), lai saglabātu pašreizējo vērtību. Ierīce var saglabāt līdz 9 vērtībām. Uzmanību: jauns mērījums izdzēš iepriekšējās 9.

Kā aktivizēt skaņas signālu?

Nospiediet signāla pogu (16), lai ieslēgtu vai izslēgtu skaņas signālu. Signāls atskan pie leņķiem 0°, 45°, 90° vai pēdējās saglabātās vērtības.

Ko darīt, ja kalibrēšanas laikā displejā ir '---'?

Tas nozīmē, ka atbalsta virsma atšķiras vairāk nekā 5° no horizontāles vai vertikāles. Novietojiet ierīci uz līdzenākas virsmas un mēģiniet vēlreiz.

Kā kopt digitālo burbuļlīmeni?

Notīriet to ar sausu drānu. Izvairieties no triecieniem un ārkārtējām temperatūrām. Uzglabājiet to aizsargmaisā. Izņemiet baterijas, ja ilgstoši nelietojat.

Kāda ir utilizācijas procedūra?

Neizmetiet ierīci kopā ar sadzīves atkritumiem. Ievērojiet EK atkritumu direktīvu (2012/19/ES) par pārstrādi. Izlietotās baterijas jāpārstrādā atsevišķi (direktīva 2006/66/EK).

LIETOŠANAS INSTRUKCIJA ADL 120-P Flex

Tehniskā informācija 139

Lietošanas pamācība 139

Mērīšanas precizitātes pārbaude ..... 140

Kalibrēšana 140

Tehniskā apkope un kopšana 142

Norādījumi par likvidēšanu 142

Atbildības izslēgšana 143

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Jūsu drošībai

Noteikumiem atbilstoša izmantošana

Šis mērinstruments paredzēts izmantošanai rūpniecībā un amatniecībā.

Digitālais līmeņrādis ir paredzēts slīpuma un lenku mērišanai un pārnešanai iekštelpās un ārā.

Drošības tehnikas norādījumi

BRĪDINĀJUMS!

Lai varētu droši strādāt ar mērinstrumentu, izlasiet visus drošības norādījumus un instrukcijas. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

■ Mērinstrumenta remonta veikšanu uzticiet tikai kvalificētiem speciālistiem, un tas jāveic tikai ar originālajām rezerves detalām.

Tādējādi tiks saglabāta mērinstrumenta drošība.

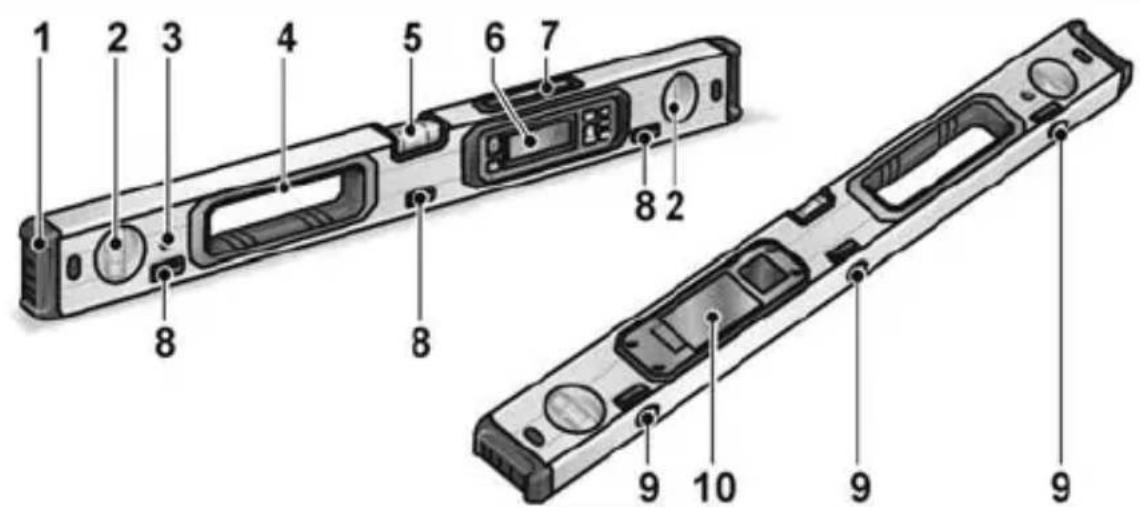

Iss apskats

1 Gala uzlika
2 Vertikālais līmenrādis
3 Urbums pakarināšanai
4 Roktura atvērums
5 Horizontālais līmeņrādis

6 Vadības pults
7 Displejs augšdalā
8 Siksnas vadotnes
9 Magnēti
10 Bateriju nodalijums

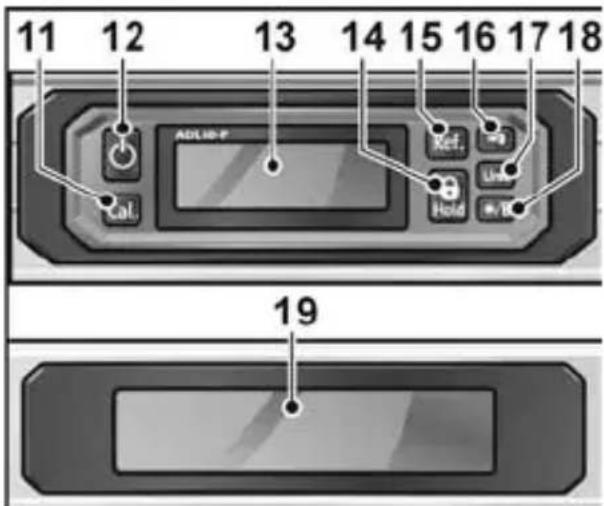

Vadības pults

11 Kalibrēšanas taustiņš

Vertikālajām un horizontālajām balsta virsmām.

12 leslēgšanas/izslēgšanas taustinš leslēgšanai un izslēgšanai. Lai'izslēgtu, turēt nospiestu apm. 3 sekundes.

13 Displeja vadības lauks

14 Saglabāšanas taustiņš

Saglabā aktuālo mērījuma vērtību (9 atmiņas vietas).

Üzmanību: saglabājot vēl kādu vērtību, līdzšinējie 9 mērījumi tiek dzēsti.

15 References taustinš

Lenka pārnešanaï. Rādījums pārlec uz 0.0° un displejā mirgo REF. Lai izdzēstu references vērtību, izslēgt līmeņrādi.

16 Signāla taustiņš

leslēdz vai izslēdz signāla skanu. Ja slīpuma leŋkis atrodas uz 0°, 45°, 90° vai pēdējās saglabātās vērtības, atskan signāls. Norādījums: Ja ir aktivizēta leŋka atsauces vērtība (13), tā klūst par signalizēšanas nulles punktu.

17 Mērvienību taustiņš

Pēc kārtas pārslēdz mērvienības:

°, in/ft, %. Pēc ieslēgšanas vienmēr ir aktīvs rādījums °.

18 Apgaismojuma taustiņš

leslēdz un izslēdz apgaismojumu.

19 Displejs augšdalā

Tehniskā informācija

Digitālais līmeņrādis ADL 60-P / ADL 120-P
Rādījums (digitāls) 0°.... 90°
Precizitāte (digitāli) =0°/90°	± 0,05°
>0°...<90°	± 0,1°
Precizitāte (līmeņrādis) ± 0,5 mm/m
Strāvas padeve 2x1,5V	LR6/AA
Darbības ilgums 100 h
Garums ADL 60-P	600 mm
ADL 120-P	1200 mm
Svars (ar baterijām) ADL 60-P	0,8 kg
ADL 120-P	1,2 kg
Aizsargklase IP65

Lietošanas pamācība

UZMANĪBU!Ja ierīce no liela aukstuma tiek pārvietota siltākā vidē vai otrādi, tad pirms ierīces izmatošanas nepieciešama tās aklimatizēšana.
Svarīgākie lietošanas soli izklāstīti attēlos šīs instrukcijas beigās.Sk. no 152 lpp.
Bateriju ielikšana/mainīšana ......	152
Ierīces ieslēgšana un izslēgšana ......	154
Mērvienības iestatīšana ......	156
Automātiska rādījuma pagriešana ......	158
Signāla skaņas ieslēgšana un izslēgšana ......	160
References lenķa iestatīšana ......	162
Mērījumu atmiņas lietošana ......	164
Apgaismojuma ieslēgšana/izslēgšana ......	166
Precizitātes pārbaude ......	168
Kalibrēšana ......	170

Mērīšanas precizitātes pārbaude

Sk. no 168 lpp.

Mērinstrumenta precizitātes pārbaude

■ vienmēr pirms darba sākšanas,
■ pēc lielām temperatūras izmainām,
■ pēc lieliem triecieniem.

Pirms lenka mērišanas līdz 45° pārbaudīt precizitāti uz horizontālas virsmas (\~0°), pirms lenku mērišanas virs 45° - uz vertikālas virsmas (\~90°).

■ leslēdziet mērinstrumentu un novietojiet uz horizontālas vai attiecīgi vertikālas virsmas. Gaidiet 10 s un atzīmējiet mērījuma vērtību.
Pagrieziet mērinstrumentu par 180° ap vertikālo asi (kā parādīts attēlā). Gaidiet 10 s un atzīmējiet otru mērijuma vērtību.

NORĀDĪJUMS!

Veiciet mērinstrumenta kalibrēšanu tikai tādā gadījumā, ja abu mērījuma vērtību starpība ir lielāka par 0,1°.

Veiciet mērinstrumenta kalibrēšanu tādā stāvoklī (vertikāli vai attiecīgi horizontāli), kādā tika konstatēta mērījuma vērtību atšķirība.

Kalibrēšana

Vertikālās balsta virsmas

Skatiet ari no 170. lpp., A att.

Novietojiet balsta virsmu uz maksimāli vertikālas virṣmas. Virsmas nobīde no vertikālā virziena nedrīkst būt lielāka par 5°. Ja nobīde ir lielāka, kalibrēšana tiks pārtraukta ar rādījumu “---”.
■ leslēdziet mērinstrumentu un novietojiet uz vertikālās virsmas tā, lai līmenrādis (2) būtu vērsts augšup un displejs (7) būtu vērsts pret jums. Gaidiet 4 s.

Horizontālās balsta virsmas

Skatiet arī no 170. Ipp., B att.

Novietojiet balsta virsmu uz taisnas, maksimāli horizontālas virsmas. Virsmas nobīde no horizontālā virziena nedrīkst būt lielāka par 5°. Ja nobīde ir lielāka, kalibrēšana tiks pārtraukta ar rādījumu “---”.
■ leslēdziet mērinstrumentu un novietojiet uz horizontālās virṣmas tā, lai līmenrādis (1) būtu vērsts augšup un displejs (7) būtu vērsts pret jums. Gaidiet 4 s.

lv

Darbību secība abiem variantiem:

1. Kalibrēšanas taustiņu “Cal”-a turiet nospiestu apt. 3 s, līdz displejā īsu brīdi ir redzams “CAL1”.
2. Vēlreiz nospiediet kalibrēšanas taustiņu “Cal”-a. Rādījums “CALI1” mirgo, līdz atskan pīkstošs skaņas signāls un displejā ir redzams “CAL2”.
3. Pagrieziet mērinstrumentu par 180° ap vertikālo asi tā, lai līmeņrādis joprojām būtu vērsts augšup, bet displejs (7) atrastos virzienā prom no jums.
4. Gaidiet 4 s. Vēlreiz nospiediet kalibrēšanas taustiņu “Cal”-a. Rādījums “CALI2” mirgo, līdz atskan pīkstošs skaņas signāls un displejā ir redzams “CAL3”.

5. Pagrieziet mērinstrumentu par 180° ap horizontālo asi tā, lai līmeņrādis būtu vērsts lejup, bet displejs (7) būtu vērsts pret jums.

6. Gaidiet 4 s. Vēlreiz nospiediet kalibrēšanas taustiņu “Cal”-a. Rādījums “CALI3” mirgo, līdz atskan pīkstošs skanas signāls un displejā ir redzams “CÁL4”.

7. Pagrieziet mērinstrumentu par 180° ap vertikālo asi tā, lai līmeņrādis joprojām būtu vērsts lejup, bet displejs (7) atrastos virzienā prom no jums.
8. Vēlreiz nospiediet kalibrēšanas taustiņu “Cal”-a. Pēc tam displejā ir redzams “SUCC”.

Tagad šīs mērinstrumenta balsta virsmas ir kalibrētas no jauna.

NORĀDĪJUMS!

Ja 3., 5. un 7. darbībā mērinstruments netiek pagriezts ap asi, kā parādīts attēlos, kalibrēšanu nevar pabeigt. (Displejā nav redzams "SUCC".)

Tehniskā apkope un kopšana

levērot šādus norādījumus:

ar mērinstrumentu apieties uzmanīgi, un sargāt to no triecieniem, vibrācijas, galējām temperatūrām;
■ kad mērinstruments netiek lietots, uzglabāt to aizsargsomiņā;
■ ja mērinstruments netiek lietots ilgāku laiku, izņemt no tā baterijas/akumulatorus;
- izlietotas baterijas/akumulatorus nekavējoties nomainīt;
Mērinstrumenta remonta veikšanu uzticiet tikai kvalificētiem speciālistiem, un tas jāveic tikai ar oriģinālajām rezerves deta- lām. Tādējādi tiks saglabāta mērinstrumenta drošība.

Norādījumi par likvidēšanu

Tikai ES valstīm: Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

Izejvielu pārstrāde atkritumu likvidēšanas vietā.

Ierīcei, aprīkojumam un iepakojumam nepieciešama vides aizsardzības noteikumiem atbilstosa utilizēšana. Plastmasas detaļas ir apzīmētas tīrai šķirņu pārstrādei no jauna.

BRĪDINĀJUMS!

Nemetiet akumulatorus/baterijas mājas atkritumos, ugunī vai ūdenī.

Neatveriet nõlietotus akumulatorus. Tikai ES valstim:

Saskaņā ar 2006/66/EK direktīvu bojātus vai nolietotus akumulatorus/baterijas jāpārstrādā.

NORĀDĪJUMS!

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un pelņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
